انواع درزهای اجرایی و انقباضی بتن — کارکرد، مشخصات و نکات اجرایی  –  در بتن‌سازی، کنترل ترک خوردگی و فراهم آوردن امکان حرکت سازه‌ای نقش تعیین‌کننده‌ای در دوام و عملکرد قطعات بتنی دارد. درزها (Joints) ابزار اصلی برای کنترل ترک‌ها، انتقال بار و جلوگیری از تجمع تنش‌ها هستند. انتخاب نوع، محل‌گذاری و اجرای درست درزها از مهم‌ترین مراحل طراحی و اجرا در کارگاه‌های بتن‌ریزی است.

انواع درزهای بتن و کارکرد آن‌ها

1) درز انقباضی (Control / Contraction Joint)

کارکرد: کنترل محل ترک‌های ناشی از جمع‌شدگی پلاستیک و خشک‌شدگی بتن؛ هدایت ترک به نقاط مشخص.
مشخصات: معمولاً با اره‌زنی (saw cut) یا شیارزن (grooving) ایجاد می‌شوند؛ عمق برش معمولاً 1/4 تا 1/3 ضخامت دال.

کاربرد: روی دال‌های کف سکو، پیاده‌روها و سطوح وسیع.

نکات اجرایی: زمان اره‌زنی بسته به شرایط آب و هوایی و نوع مخلوط بین 1 تا 24 ساعت (در هوای گرم زودتر)؛ فاصله بین درزها معمولاً طبق قاعده سرانگشتی: 24 تا 36 برابر ضخامت دال بر حسب اینچ. مثال متریک: برای دال 100 میلی‌متر (~4 اینچ) فاصله بین درزها ≈ 2.4 تا 3.6 متر.

2) درز اجرایی (Construction / Cold Joint)

کارکرد: مرز بین دو مرحله بتن‌ریزی که پیوستگی پلاستیک وجود ندارد؛ در صورت نیاز ایجاد سطح برای اتصال مجدد بتن.
مشخصات: ممکن است با میلگرد اتصال (dowel یا shear key) برای انتقال بار افقی/عمودی پشتیبانی شود.

کاربرد: هنگام متوقف شدن عملیات بتن‌ریزی (تعویض شیفت، توقف طولانی).

نکات اجرایی: سطح تماس باید تمیز، زبر و بدون آب ایستاده باشد؛ در صورت نیاز از ملات پیوندی (bonding agent) یا پرداخت مناسب استفاده شود؛ اگر بارگذاری و انتقال بار مورد انتظار است، از دویل یا میلگردهای انتقال بار استفاده کنید.

3) درز انبساط (Expansion / Movement Joint)

کارکرد: ایجاد فاصله‌ای کامل برای پذیرش حرکت ناشی از تغییرات دما، رطوبت و نشست‌ها؛ اجتناب از فشار و ترک ناشی از انبساط.
مشخصات: معمولاً تمام ضخامت دال تا سطح زیرین اجرا شده و با فیلر قابل تراکم و مواد آب‌بند پوشانده می‌شود؛ عرض بین 10 تا 50 میلی‌متر بسته به میزان حرکت پیش‌بینی شده.

کاربرد: بین ساختمان‌ها، دور ستون‌ها، محل تقاطع مصالح متفاوت، کناره‌های پل‌ها یا دیوارهای بلند.
نکات اجرایی: از فیلرهای قابل تراکم (compressible filler) مانند نوارهای فیبری یا نئوپرن استفاده کنید و روی آن را با درزگیر الاستیک (پلی‌یورتان/پلی‌سلفید) آب‌بندی نمایید.

4) درز جداساز یا ایزولاسیون (Isolation / Isolation Joint)

کارکرد: جدا کردن المان‌های بتنی (مثلاً دال از دیوار، ستون، ستونک‌های فولادی) تا حرکات آن‌ها به یکدیگر منتقل نشود.
مشخصات: مشابه درز انبساط ولی معمولاً برای اجزاء داخلی و محدود؛ عمق تمام ضخامت و فیلر جداکننده.

کاربرد: دور ستون‌ها، درز بین پی و دال، یا محل عبور تاسیسات.
نکات اجرایی: обеспечение کامل جداسازی فیزیکی، استفاده از ورق پلی‌اتیلن یا نوارهای جداساز و آب‌بندی مناسب.

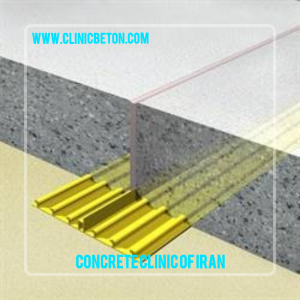

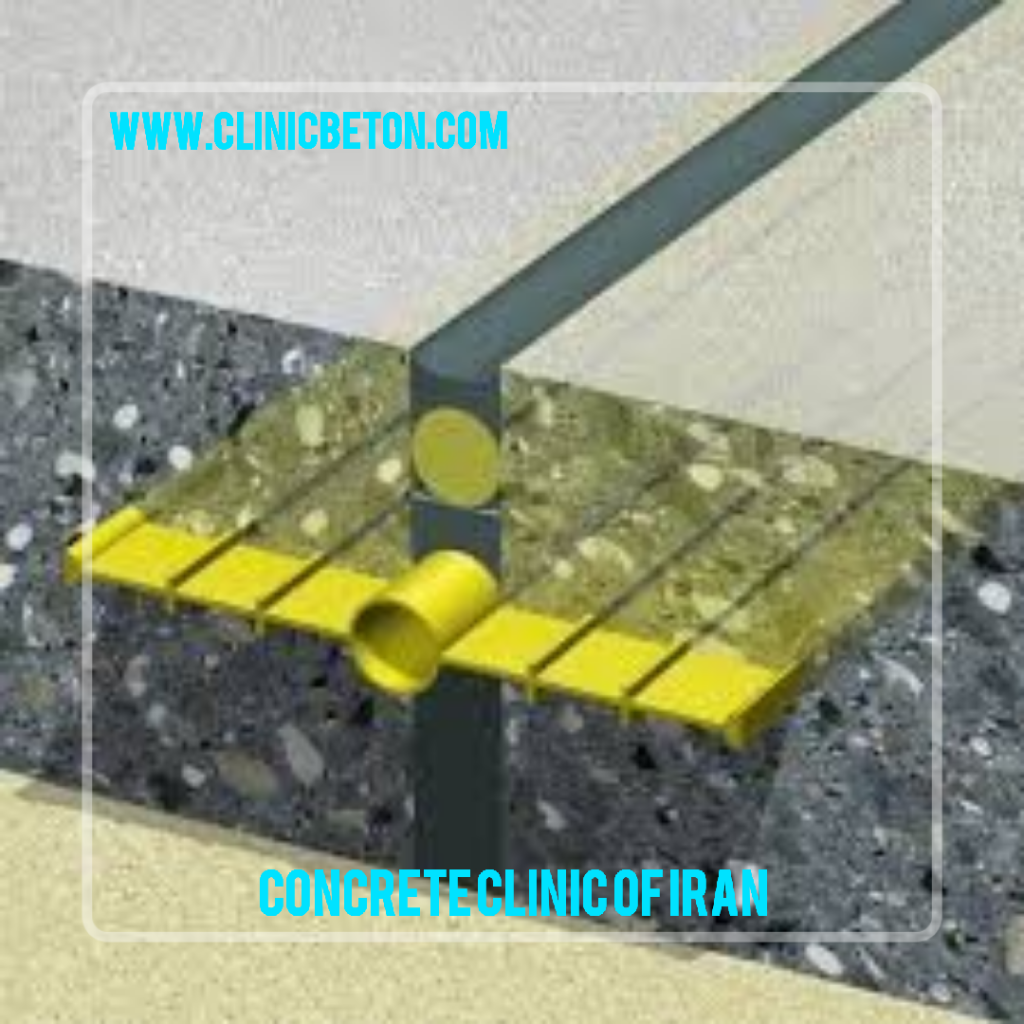

5) درز آب‌بندی و واتر استاپ (Waterstop / Water-Tight Joint)

کارکرد: جلوگیری از نفوذ آب در سازه‌های آب‌بند (استخر، مخازن، تونل، فونداسیون).
مشخصات: مجهز به واتر استاپ پی‌وی‌سی، بوتیل، بنتونیتی یا هیدروفیلیک در مرکز درز؛ اجرای دقیق درزها برای جلوگیری از مسیر نفوذ آب ضروری است.

نکات اجرایی: نصب واتر استاپ باید قبل از بتن‌ریزی و طبق مشخصات کارخانه انجام شود؛ اتصالات و پیوندهای واتر استاپ باید بررسی شوند.

ابعاد، فواصل و مشخصات فنی (قاعده‌ها و اعداد کلیدی)

عمق برش درز انقباضی: معمولاً 1/4 تا 1/3 ضخامت دال (مثلاً برای دال 150 mm، عمق برش ≈ 37–50 mm).
فاصله بین درزهای انقباضی: قاعده کلی = 24 تا 36 برابر ضخامت دال (بر حسب اینچ). مثال: دال 100 mm (~4 in) → فاصله ≈ 2.4–3.6 m. (برای بارهای سبک و فضاهای مسکونی می‌توان فاصله را بیشتر، و برای بارهای سنگین یا شرایط سخت کمتر در نظر گرفت).

عرض درز انبساط: معمولاً 10–25 mm برای ساختمان‌های معمول؛ در شرایط با حرکت زیاد تا 50 mm یا بیشتر.
درز اجرایی: در صورت نیاز به انتقال بار از دویل‌های فولادی (به قطر و آرایش مطابق طراحی) استفاده شود؛ فاصله و تعداد دویل بر اساس بار طراحی محاسبه می‌شود.

مواد پرکننده و آب‌بند

فیلرهای قابل تراکم: پلی‌استایرن بسته‌سلولی، نئوپرن، ورق‌های فیبری آغشته به قیر.

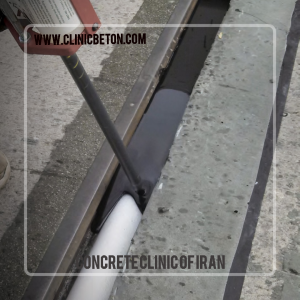

بکِر راد (Backer Rod): برای کنترل عمق نفوذ درزگیر و جلوگیری از چسبیدن دو طرفه.

درزگیرها (Sealants): پلی‌یورتان، پلی‌سلفید، سیلیکون (در موارد خاص)؛ انتخاب بر اساس انعطاف‌پذیری، مقاومت به آب و روغن، سازگاری با بتن و سازه.
واتر استاپ: PVC، بنتونیت هیدروفیلیک، فلزی (در سازه‌های خاص).

نکات اجرایی مهم و توصیه‌شده – انواع درزهای اجرایی و انقباضی بتن

برنامه‌ریزی و نشانه‌گذاری دقیق محل درزها قبل از بتن‌ریزی.
اجرای درز انقباضی ابتدایی: اگر از اره‌زنی استفاده می‌کنید، زمان برش را بر اساس شرایط هوا و گیرش بتن انتخاب کنید (در هوای گرم معمولاً زودتر).

اجتناب از پرداخت بیش از حد سطح نزدیک به محل درز تا بتن نتواند ترک دیگری ایجاد کند.

تمیزکاری و خشک کردن درز قبل از اعمال درزگیر؛ چربی یا گرد و غبار مانع چسبندگی می‌شود.
استفاده از بکِر راد مناسب برای کنترل عمق درز و جلوگیری از اتصال سه‌سطحی (three-sided adhesion).

در صورتی که نیاز به انتقال بار وجود دارد، از دویل‌های مناسب استفاده کنید و از شیب یا تجمع بتن در محل دویل جلوگیری کنید.
کنترل کیفی پس از آب‌بندی: تست چسبندگی، بررسی وجود حباب، ترک یا خالی‌زدگی.

مراقبت‌های مربوط به عمل‌آوری (curing): کاهش زمینه ترک‌های حرارتی و پلاستیک با مرطوب نگه داشتن سطح و عمل‌آوری مناسب.

اشتباهات رایج که باید از آن‌ها پرهیز کرد

عدم برنامه‌ریزی مناسب محل درزها (منجر به ترک‌های تصادفی).

بریدن درزها خیلی دیر یا خیلی زود (باعث عدم کنترل ترک‌ها یا بریدگی ناکافی).
استفاده از درزگیر نامناسب یا بدون بکِر راد.

اتصال دائم بین دو المان که باید جدا باشند (مثلاً نداشتن درز ایزولاسیون دور ستون).
نصب ناقص واتر استاپ در سازه‌های آب‌بند.

منابع و استانداردها (برای مطالعه بیشتر)

ACI 224R — Control of Cracking in Concrete Structures
ACI 302 — Guide for Concrete Floor and Slab Construction

BS 6093 / EN 13670 — related practices for concrete execution
(در پروژه‌های ایرانی، مشخصات فنی ملی و استانداردهای پروژه را نیز لحاظ کنید.)

چک‌لیست سریع اجرایی (پیش از بتن‌ریزی)

نشانه‌گذاری محل تمام درزها و تایید توسط مهندس ناظر.
تعیین نوع درز (انقباضی، اجرایی، انبساط، آب‌بند) بر اساس نقشه و شرایط.

تهیه مواد: واتر استاپ، بکِر راد، درزگیر مناسب، دویل‌ها.
برنامه زمان‌بندی برش‌ها (اره‌زنی) و نیروی انسانی/ابزار.

برنامه عمل‌آوری برای جلوگیری از ترک‌های اضافی.

جمع‌بندی – انواع درزهای اجرایی و انقباضی بتن

درزها بخش جدایی‌ناپذیر طراحی و اجرای سازه‌های بتنی هستند. انتخاب نوع درز، قرارگیری مناسب، رعایت ابعاد و اجرای صحیح آب‌بندی و انتقال بار، تاثیر مستقیم روی دوام و عملکرد سازه دارد.

رعایت قواعد ساده اما کلیدی — مانند عمق برش مناسب، زمان صحیح برش، استفاده از مواد مرغوب و رعایت جزئیات اجرایی — از بروز ترک‌های تصادفی و هزینه‌های تعمیرات آتی جلوگیری می‌کند.

پاسخ به سئوالات مرتبط با انواع درزهای اجرایی و انقباضی بتن — کارکرد، مشخصات و نکات اجرایی

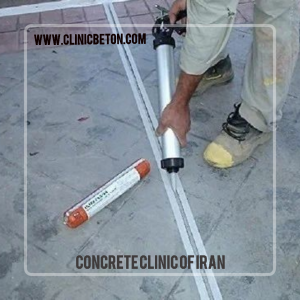

پرسش 1: عمق درز انقباضی (control/contraction joint) چقدر باید باشد؟

پاسخ: عمق برش درز انقباضی معمولاً بین 1/4 تا 1/3 ضخامت دال باشد. مثال: برای دال 150 mm عمق برش ≈ 37–50 mm. (مرجع: راهنمای ACI و رویه‌های رایج اجرایی)

پرسش 2: فاصله بین درزهای انقباضی در دال روی زمین چقدر باشد؟

پاسخ: قاعده سرانگشتی متداول: فاصله بین درزها ≈ 24 تا 36 برابر ضخامت دال بر حسب اینچ. معادل متریک: تقریباً 2.4–3.6 متر برای دال 100 mm. (مقدار نهایی بر اساس بارگذاری، نوع بتن و شرایط محیطی تعیین می‌شود؛ مرجع: ACI/راهنماهای اجرا)

پرسش 3: عرض درز انبساط (expansion joint) چقدر باید باشد؟

پاسخ: برای سازه‌های معمولِ ساختمانی عرض مرسوم 10–25 mm است؛ در مواردی با حرکت زیاد یا تغییرات دمایی بالا عرض تا 50 mm یا بیشتر در نظر گرفته می‌شود. عرض دقیق بر اساس میزان حرکت پیش‌بینی‌شده و طراحی تعیین می‌گردد. (مرجع: ACI، BS/EN)

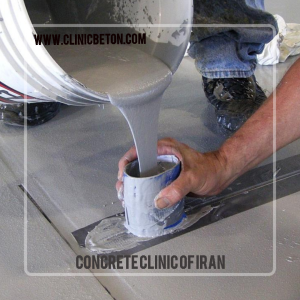

پرسش 4: نسبت عمق به عرض درز برای درزگیر (sealant) چه باشد؟

پاسخ: قاعده کلی برای درزگیرهای الاستیک: عمق درزگیر ≈ نصف عرض درز (depth = width/2). حداقل عمق معمولاً ≈ 6 mm و در بسیاری از موارد عمق بین 6–12 mm توصیه می‌شود. (مرجع: ASTM C920 و دستورالعمل‌های تولیدکنندگان درزگیر)

پرسش 5: بکِر راد (Backer Rod) باید چند میلی‌متر از عرض درز کوچکتر یا بزرگتر باشد؟

پاسخ: قطر بکِر راد از قطر اسمی درز معمولاً 25% تا 50% بزرگتر انتخاب می‌شود تا هنگام نصب فشرده شود و عمق مناسب برای درزگیر ایجاد کند. مثلاً برای درز 12 mm، بکِر راد 16–18 mm مناسب است.

پرسش 6: کی باید اره‌زنی (saw-cut) برای ایجاد درز انقباضی انجام شود؟

پاسخ: زمان اره‌زنی بستگی به شرایط آب‌و‌هوایی و گیرش دارد؛ معمولاً از چند ساعت تا 24 ساعت پس از بتن‌ریزی. قاعده عملی: وقتی بتن به اندازه‌ای سخت شده که اره بدون رِوِیل (raveling) برش دهد — در عمل معمولاً بین 2 تا 18 ساعت در هوای معتدل؛ در هوای گرم زودتر و در هوای سرد دیرتر. (مرجع: ACI و راهنمای اجرای دال‌های کف)

پرسش 7: دویل (dowel) برای درز اجرایی چه قطر و فاصله‌ای رایج است؟

پاسخ: قطر دویل‌های رایج برای دال‌ها 16–25 mm و فاصله بین دویل‌ها معمولاً 300–500 mm به‌صورت رایج است، اما اندازه و فاصله دقیق باید بر اساس بارگذاری و جزئیات طراحی سازه تعیین شود. (مرجع: دستورالعمل‌های طراحی سازه و آیین‌نامه‌ها)

پرسش 8: درزهای آب‌بند (waterstop) چه ابعادی دارند؟

پاسخ: پروفیل‌های PVC یا بنتونیتی معمولاً عرض مرکزی 8–25 mm بسته به نوع و کاربرد دارند. نمونه‌های متداول PVC معمولاً 200–300 mm طول پروفیل در محل اتصال ندارند؛ در عمل ضخامت و عرض پروفیل با مشخصات کارخانه و نیاز آب‌بندی تعیین می‌شود. (مرجع: دستورالعمل تولیدکنندگان واتر استاپ و استانداردهای پروژه)

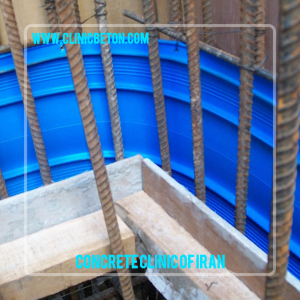

پرسش 9: حداقل عرض درز برای نصب واتر استاپ چقدر است؟

پاسخ: برای درزبندی کامل و نصب اکثر واتر استاپ‌ها معمولاً درز کامل تا عمق دال (full depth) در نظر گرفته می‌شود و عرض اجرایی درز انبساط/ایزولاسیون حداقل ≈ 10 mm است؛ برای عملکرد بهتر درز آب‌بند عرض ≥ 15 mm معمولاً مناسب‌تر است. (بستگی به مشخصات واتر استاپ و طراحی دارد)

پرسش 10: محدودیت فاصله درزهای انقباضی برای دال با بار ترافیکی سنگین چیست؟

پاسخ: برای دال‌های صنعتی و سطوح با ترافیک سنگین بهتر است فاصله درزها کمتر از حالت عادی در نظر گرفته شود؛ معمولاً فاصله ≤ 2.4 تا 3.0 متر برای دال‌های نازک و ≤ 3.0–4.0 متر برای دال‌های ضخیم‌تر توصیه می‌شود. در نهایت محاسبه بر اساس ضخامت، نوع مصالح و بارگذاری طراحی انجام می‌شود.

پرسش 11: درز ایزولاسیون (isolation joint) دور ستون چه عمقی و عرضی باید داشته باشد؟

پاسخ: درز ایزولاسیون معمولاً تا تمام ضخامت دال اجرا می‌شود (full depth) و عرض فیلر قابل تراکم حداقل ≈ 10–20 mm؛ استفاده از ورق جداساز (PE) و فیلر مناسب الزامی است.

پرسش 12: برای جلوگیری از سه‌طرف چسبیدن درزگیر (three-sided adhesion) چه نکته‌ای رعایت شود؟

پاسخ: استفاده از بکِر راد برای تعیین عمق مناسب و جلوگیری از اتصال به کف درز، و رعایت نسبت عمق به عرض (عمق ≈ عرض/2)؛ این اقدام از بروز تنش‌های نامطلوب در درزگیر جلوگیری می‌کند. (مرجع: ASTM C719/C920 توصیه‌ها)

پرسش 13: حرکت نسبی (movement capability) درزگیرها چقدر است؟

پاسخ: براساس نوع درزگیر: سیلیکون‌های ساختمانی حرکت تا ±50%، پلی‌یورتان و پلی‌سلفید معمولاً ±25%؛ مقدار دقیق طبق دیتاشیت تولیدکننده و کلاس استاندارد (مثل ISO 11600 / EN 15651) انتخاب می‌شود.

پرسش 14: چه زمانی از درز اجرایی (cold joint) به عنوان درز طراحی‌شده استفاده کنیم؟

پاسخ: وقتی عملیات بتن‌ریزی قطع می‌شود (تعویض شیفت یا توقف طولانی) و ادامه بتن‌ریزی بعدی در زمان دیگری انجام می‌شود، محل توقف باید به عنوان درز اجرایی در نظر گرفته شود و آماده‌سازی سطح تماس، تمیزکاری و در صورت نیاز استفاده از پیوند دهنده (bonding agent) یا دویل برای انتقال بار انجام شود.

پرسش 15: برای کنترل ترک‌های حرارتی و پلاستیک چه درزی لازم است؟

پاسخ: استفاده از ترکیبی از درزهای انقباضی به فواصل مناسب (طبق قاعده 24–36×ضخامت بر حسب اینچ) و عمل‌آوری مناسب سطح (curing) و کنترل دما طی بتن‌ریزی؛ در دال‌های بسیار بزرگ ممکن است تقسیم‌بندی به نواحی کوچکتر و اجرای درزهای انبساط نیز لازم شود.

پرسش 16: استانداردها و مراجع اصلی که باید برای اعداد و مشخصات درزها به آن‌ها مراجعه شود کدام‌اند؟

پاسخ: برخی مراجع کلیدی:
ACI 224R — Control of Cracking in Concrete Structures
ACI 302.1R — Guide for Concrete Floor and Slab Construction

ASTM C920 — Specification for Elastomeric Joint Sealants
ISO 11600 / EN 15651 — استانداردهای کلاس‌بندی درزگیرها

BS 6093 — Code of practice for jointing of concrete
برای پروژه‌های ایرانی، لازم است مشخصات فنی ملی و نقشه‌های اجرایی پروژه را نیز ملاک قرار دهید.

پرسش 17: چه اشتباهاتی در تعیین ابعاد و اجرای درزها بیشترین مشکل را ایجاد می‌کند؟

پاسخ: بریدن درزها دیر یا خیلی زود، عمق ناکافی درزهای انقباضی، نادیده گرفتن نیاز به دویل یا انتقال بار در درزهای اجرایی، عدم استفاده از بکِر راد و درزگیر مناسب، و نصب ناقص واتر استاپ در سازه‌های آب‌بند.
