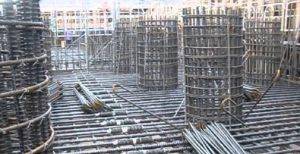

مقدار اورلب میلگردها در سازهها — استانداردها، روشکار – مقدار اورلب (همپوشانی) میلگردها یکی از پارامترهای حیاتی در اتصال اعضای بتنی و انتقال نیروی کششی و فشاری بین آرماتورهاست.
طراحی اورلب صحیح تضمینکننده پیوستگی سازه، جلوگیری از لغزش و ایجاد انتقال نیرو با ضریب اطمینان مناسب است.
گروه کلینیک بتن ایران راهنمای فنی، آزمون و تحلیل میدانی اورلب میلگردها را مطابق استانداردهای ملی و بینالمللی ارائه میدهد.
استانداردها و مراجع مرجع
ACI 318 (ایالات متحده): مقررات مفصل در مورد طول وصله براساس قطر میلگرد (db)، مقاومت مصالح بتن (f’c)، نوع آرماتور (فولد، نورد گرم) و وضعیت باربری (کششی، فشاری، کنترلی).
Eurocode 2 (EN 1992): طول وصله را بر پایه قطر میلگرد، میزان فولاد نهایی و شرایط تنش تعیین میکند و ضریبهای اصلاحی برای شرایط کارگاهی، نوع بتن و وضعیت بار وارد میآورد.
استاندارد ملی ایران (مراجع مشابه مبحث نهم و آئيننامهها): مقادیر راهنماییشده براساس نسبت به آییننامههای بینالمللی با تاکید بر شرایط محلی و کیفیت مصالح.
سایر مراجع: BS, NZS و آییننامههای منطقهای که اصول مشابه (طول بر حسب ضرب در قطر میلگرد و ضریبهای تعدیلی) را پیگیری میکنند.
قاعده کلی و فرمولهای متداول
طول اورلب کلی معمولاً بصورت چند برابر قطر میلگرد: معمولاً از 30×db تا 60×db بسته به شرایط (کششی/فشاری، بتن با مقاومت بالا یا معمولی، وضعیت آرماتوربندی و نوع میلگرد).
ACI نمونه: برای اورلب کششی در شرایط معمولی حدود 40db (قابل کاهش یا افزایش با ضرایب اصلاح).
Eurocode 2: طول وصله اسمی l0 = (λ·σsd)/(4·τbd)·db که با ضرایب λ (برای بتن سبک)، τbd (مقاومت برشی طراحی چسبندگی) و شرایط اجرا تعدیل میشود.
ضریبهای اصلاح: وجود خم 90°/180°، آرماتورهای مضاعف، تراکم آرماتورها، پوشش کم بتن، بتن با مقاومت بالا و وجود بارگذاری متناوب یا زلزله همگی طول اورلب را تغییر میدهند.
روند اجرای نمونهبرداری و آزمون/تحلیل نتایج (خدمات کلینیک بتن ایران)
بازدید محل و بررسی نقشههای اجرایی جهت شناسایی محلهای حساس اورلب (ستونها، تیرها، دیوارها، فونداسیون).
اندازهگیری ابعاد، قطر میلگردها، تراکم آرماتورها و ضخامت پوشش بتن.
تهیه نمونههای میدانی و اجرای آزمونهای کشش مستقیم یا pull-out در صورت نیاز برای ارزیابی چسبندگی واقعی.
تحلیل آماری نتایج: میانگین طول وصله مورد نیاز، انحراف معیار، مقایسه با مقادیر آییننامهای و ارائه پیشنهادهای اجرایی یا طراحی (افزایش طول، تغییر جزئیات خم، استفاده از وصله مکانیکی در نقاط بحرانی).
گزارش نهایی شامل نقشههای موقعیت اورلب، محاسبات آئینی، نمودار توزیع نتایج و پیشنهادات کاهش ریسک سازهای.
اورلب میلگرد چیست و چرا لازم است؟
اورلب یا طول وصله بخشی از میلگرد است که دو آرماتور همپوشانی دارند تا نیرو از یکی به دیگری منتقل شود؛ برای برقرار کردن پیوستگی سازه و جلوگیری از شکست مفصلی ضروری است.
طول اورلب چطور محاسبه میشود؟
بهطور معمول بر حسب قطر میلگرد (db) تعیین میشود و با فرمولهای آییننامهای (ACI, Eurocode) و ضرایب اصلاحی بسته به شرایط اجرایی و نوع بار محاسبه میگردد.
مقدار معمولی اورلب برای میلگرد 16 و 20 چقدر است؟
مثال کلی (باید با محاسبات پروژه کنترل شود): برای حالت کششی و شرایط معمولی حدود 40db → میلگرد 16: ~640 mm، میلگرد 20: ~800 mm. مقدار دقیق بسته به آییننامه و شرایط ممکن است کمتر یا بیشتر باشد.
آیا اورلب در ستون و تیر متفاوت است؟
بله؛ معمولاً اورلب در ستونها (بهخصوص تحت بار فشاری یا محوری) ممکن است کوتاهتر از اعضای کششی باشد، اما در نواحی دارای زلزله یا جهتهای بحرانی باید طول وصله افزایش یابد یا از وصله مکانیکی استفاده شود.
چه عواملی طول اورلب را افزایش میدهد؟
بتن با مقاومت بالا (در برخی روشها نیاز به افزایش)، پوشش کم، تراکم بالای آرماتورها، وضعیت خشک یا مرطوب سطح میلگرد، بارگذاری سیکلیکال یا زلزله و عدم وجود خم انتهایی.
آیا میتوان اورلب را حذف یا کوتاه کرد؟
تنها اگر از روشهای جایگزین مانند وصله مکانیکی (mechanical couplers) یا خمهای مناسب و جزئیات ویژه استفاده شود و با تایید محاسب سازه و مطابق آییننامه اجرا گردد.
چگونه از صحت اورلب اجرا شده اطمینان حاصل کنیم؟
بازدید چشمی و اندازهگیری در حین اجرا، کنترل پوشش بتن، مستندسازی طولهای وصله، و در صورت لزوم انجام آزمون pull-out یا کشش و تحلیل نتایج.
نمونه توصیه عملیاتی برای اجرا (خلاصه)
همواره از محاسبات آییننامهای استفاده کنید و در نقاط بحرانی (گسلهای سازهای، اتصالات ستون-تیر، مناطق زلزلهخیز) از وصله مکانیکی یا افزایش طول اورلب بهره ببرید.
پوشش بتن مناسب و تمیزی سطح میلگرد پیش از بتنریزی را رعایت کنید.
در پروژههای با تراکم آرماتور بالا، برای جلوگیری از کاهش عملکرد چسبندگی، از روشهای آزمایشی و/یا وصله مکانیکی استفاده شود.
اورلب میلگرد چیست؟
اورلب میلگرد (طول وصله میلگرد — lap splice length) بخشی از آرماتور است که دو میلگرد در آن همپوشانی دارند تا انتقال نیرو بینشان برقرار شود؛ هدف از اورلب ایجاد پیوستگی و جلوگیری از لغزش یا شکست ناگهانی است.
طول اورلب بر حسب قطر میلگرد چگونه تعریف میشود؟
طول اورلب معمولاً بر حسب چند برابر قطر میلگرد (db) بیان میشود؛ مثلاً مقادیر مرجع بین 30db تا 60db متغیر است و مقدار دقیق با توجه به آییننامه، نوع بار و شرایط اجرایی تعیین میگردد.
چگونه محاسبه اورلب میلگرد انجام میشود؟
محاسبه اورلب میلگرد براساس فرمولهای آئینی (ACI, Eurocode) و پارامترهایی مثل مقاومت بتن (f’c), قطر میلگرد (db), نوع آرماتور، شرایط بارگذاری (کششی/فشاری)، و عوامل اصلاحی (پوشش، تراکم، وضعیت خم) انجام میشود.
ACI اورلب چه مقدار پیشنهاد میکند؟
در ACI 318 مقادیر مرجع طول وصله کششی برای شرایط معمولی حدود 40·db است اما این مقدار با ضرایب کاهش یا افزایش براساس پوشش، وضعیت خم، نوع بار و شرایط کارگاهی تنظیم میشود.
Eurocode اورلب چگونه محاسبه میکند؟
Eurocode 2 طول وصله اسمی را با رابطهای مبتنی بر مقاومت برشی چسبندگی τbd و ضریب λ برای نوع بتن محاسبه میکند و نتایج معمولاً به صورت l0 = (λ·σsd)/(4·τbd)·db ارائه شده و سپس با اصلاحات آییننامهای تعدیل میشود.
طول اورلب در ستون چقدر است؟
طول اورلب در ستون بسته به اینکه تحت تنش کششی یا فشاری باشد متفاوت است؛ در حالت فشاری معمولاً میتوان طول کوتاهتری نسبت به کششی درنظر گرفت ولی در مناطق لرزهای یا اتصالات بحرانی توصیه به افزایش طول یا استفاده از وصله مکانیکی است.
طول اورلب در تیر چقدر باشد؟
در تیرها بهخصوص در نواحی کششی (طبقۀ کششی)، معمولاً طول اورلب برابر یا بیشتر از مقدار مرجع آییننامه (مثلاً ~40·db) پیشنهاد میشود؛ برای تیرهای دارای بار دینامیک یا ضربهای افزایش طول یا وصله مکانیکی مدنظر قرار میگیرد.
چه عواملی طول اورلب را افزایش میدهد؟
پوشش بتن ناکافی، تراکم زیاد آرماتور، سطح آلوده یا زنگزده میلگرد، بارگذاری سیکلیکال یا لرزهای، و استفاده از بتن سبک یا با چسبندگی کمتر، همگی نیاز به افزایش طول وصله دارند.
آیا میتوان اورلب را با وصله مکانیکی میلگرد جایگزین کرد؟
بله؛ وصله مکانیکی (mechanical couplers) در نقاط بحرانی، در جاهایی که طول اورلب طولانی باشد یا شرایط اجرایی دشوار است، جایگزین مناسبی است و انتقال نیرو را با ابعاد کوچکتر و اطمینان بیشتر فراهم میکند.
چگونه از صحت اورلب اجراشده اطمینان حاصل کنیم؟
بازدید اجرایی، اندازهگیری طول وصله، کنترل پوشش بتن، بررسی تمیزی و وضعیت میلگردها و در صورت نیاز آزمایشهای pull-out یا کشش میدانی برای تایید چسبندگی انجام میشود.
آیا طول اورلب برای میلگردهای کششی و فشاری یکسان است؟
خیر؛ معمولاً اورلب کششی بلندتر از اورلب فشاری است زیرا انتقال نیرو در کشش به چسبندگی و لنگر داخلی بیشتری نیاز دارد؛ آییننامهها تفکیک این حالتها را لحاظ میکنند.
جدول مرجع ساده بر حسب db (مثال تقریبی برای شرایط معمولی)
میلگرد 10 mm: 30–40·db → 300–400 mm
میلگرد 12 mm: 30–40·db → 360–480 mm
میلگرد 16 mm: 40·db → ~640 mm
میلگرد 20 mm: 40·db → ~800 mm
(تذکر: این مقادیر تقریبیاند و همیشه باید با محاسبات آییننامهای و شرایط پروژه کنترل شوند.)
در پروژههای زلزلهخیز چه نکاتی برای اورلب باید رعایت شود؟
در نواحی لرزهای طول وصله افزایش مییابد، یا از وصله مکانیکی و جزئیات تکمیلی مانند خمهای مناسب و آرماتورهای عرضی (یعنی خاموت) برای تضمین عملکرد مطلوب استفاده میشود؛ رعایت ضوابط آییننامههای خاص سازگاری لرزهای الزامی است.
منابع و استانداردهای مرجع برای طراحی اورلب چیست؟
منابع اصلی: ACI 318، Eurocode 2 (EN 1992)، استاندارد ملی ایران و آییننامههای منطقهای؛ برای بررسی میدانی توصیه به آزمون pull-out و تجزیهوتحلیل نتایج میشود.
خدمات کلینیک بتن ایران
گروه کلینیک بتن ایران خدمات مشاوره مهندسی، بازدید اجرایی، آزمونهای میدانی (pull-out, کشش)، تحلیل نتایج و ارائه گزارش فنی مطابق استانداردها را ارائه میدهد.
برای هماهنگی و ارسال نتایج یا دریافت مشاوره میتوانید از مرکز آزمایشگاهی پژوهشی بتن و مصالح خواجهنصیرالدین طوسی استفاده کنید — تأسیس با همکاری دانشگاه آزاد اسلامی و پارک علم و فناوری. وبسایت: https://khnt-concretelaborator.com
آدرسها: تهران — شهرک غرب، خیابان استاد شجریان شمالی (فلامک شمالی)، کوچه بیست و یکم، پلاک پنجم؛ رودهن — دانشگاه آزاد اسلامی واحد رودهن، مرکز رشد پارک علم و فناوری.
تلفنها: 02188584906، 02188070173؛ تماس سریع/واتساپ: 09925529518؛ ایمیل: khnt.lab@gmail.com
مقدار اورلب آرماتور ها – در پروژه های عمرانی معمولا مقدار اورلب آرماتورها ، 40 تا 50 برابر قطر آرماتور در نظر گرفته می شود لذا برای بدست آوردن مقدار دقیق تر می توان به مهندس محاسب رجوع و یا از آیین نامه بتن ایران استفاده نمود.
