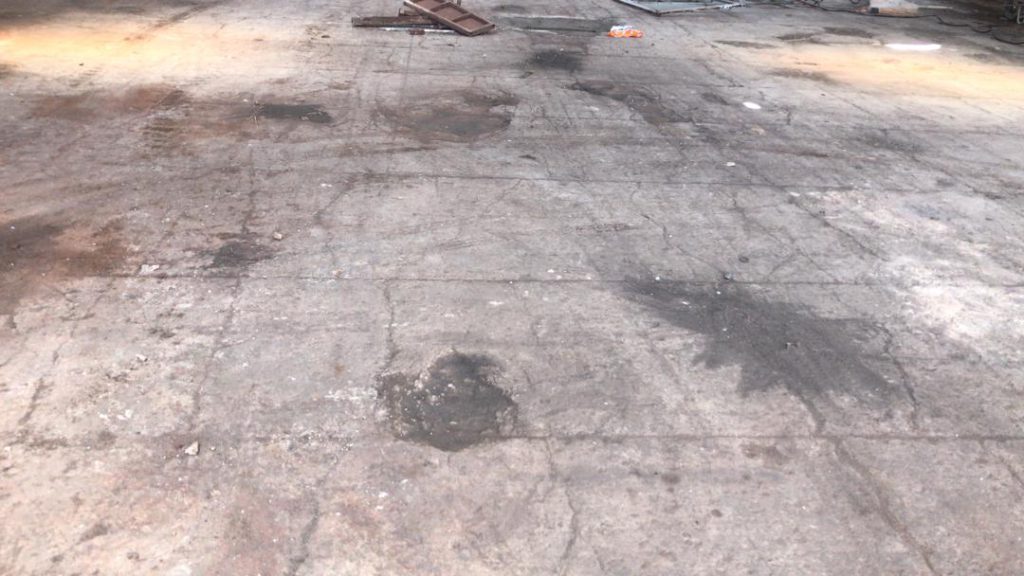

درز انقطاع چیست؟ | بررسی کامل و جزئیات درز انبساط در کف

در صنعت ساختمان و به‌ویژه در اجرای کف‌سازی‌های بزرگ‌مقیاس، مدیریت حرکات سازه و تغییرات ابعادی بتن از اهمیت بالایی برخوردار است. بسیاری از افراد دو واژه «درز انقطاع» و «درز انبساط» را به جای یکدیگر به کار می‌برند، در حالی که این دو مفهوم از نظر عملکردی و آیین‌نامه‌ای کاملاً متفاوت هستند.

در این مقاله، ابتدا به تعریف دقیق درز انقطاع می‌پردازیم و سپس جزئیات فنی درز انبساط در کف، متریال‌های مورد نیاز و نحوه اجرای استاندارد آن را بررسی می‌کنیم.

۱. درز انقطاع چیست؟ (Separation Joint)

درز انقطاع فضایی است که بین دو ساختمان مجاور هم تعبیه می‌شود تا در هنگام وقوع زلزله، از برخورد دو ساختمان به یکدیگر و ایجاد خسارت مضاعف جلوگیری شود.

چرا درز انقطاع ضروری است؟

هر ساختمان در هنگام زلزله دارای یک «دوره تناوب» و حرکت جانبی خاص خود است. اگر دو ساختمان بدون فاصله در کنار هم باشند، ضربات ناشی از لرزش (Pounding Effect) می‌تواند باعث تخریب شدید ستون‌ها و دیوارهای مشترک شود.

محاسبه درز انقطاع طبق استاندارد ۲۸۰۰

بر اساس آیین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد ۲۸۰۰)، برای ساختمان‌های با اهمیت متوسط و ارتفاع تا ۸ طبقه، حداقل فاصله از مرز مشترک برابر با یک‌صدم ارتفاع آن طبقه از تراز پایه است. فرمول کلی آن به صورت زیر است:

d=0.01×H

(که در آن d میزان درز انقطاع و H ارتفاع ساختمان است)

۲. درز انبساط چیست؟ (Expansion Joint)

درز انبساط برای کنترل تغییر شکل‌های ناشی از نوسانات دمایی (انبساط و انقباض) در داخل یک سازه واحد تعبیه می‌شود. بتن و مصالح ساختمانی در اثر گرما منبسط و در اثر سرما منقبض می‌شوند؛ اگر فضایی برای این حرکت وجود نداشته باشد، بتن دچار ترک‌خوردگی‌های شدید می‌شود.

۳. تفاوت درز انقطاع و درز انبساط در یک نگاه

۴. جزئیات درز انبساط در کف (Floor Expansion Joint)

در کف‌سازی‌های صنعتی، سوله‌ها و پارکینگ‌ها، درز انبساط باید با دقت بسیار بالایی اجرا شود، زیرا این نقاط در معرض تردد دائمی لیفتراک و ماشین‌آلات هستند.

اجزای اصلی درز انبساط در کف:

1. فوم پشتیبان (Backer Rod): یک فوم اسفنجی که در عمق درز قرار می‌گیرد تا عمق نفوذ چسب یا سیلانت را کنترل کند.
2. پرکننده درز (Joint Filler): موادی مانند ماستیک‌های پلی‌یورتان یا قیرهای اصلاح‌شده که خاصیت ارتجاعی دارند.
3. پروفیل درز انبساط: قطعات فلزی (آلومینیومی یا فولادی) که روی درز نصب می‌شوند تا لبه‌های بتن را در برابر ضربه چرخ‌ها محافظت کنند.
4. واتراستاپ (در صورت نیاز): برای جلوگیری از نفوذ آب به طبقات زیرین یا فونداسیون.

۵. نحوه اجرای درز انبساط در کف‌های بتنی

برای داشتن یک کف بدون نقص، مراحل زیر در اجرای درز انبساط ضروری است:

الف) جانمایی و فواصل

فاصله بین درزهای انبساط در کف معمولاً بسته به ضخامت بتن و شرایط محیطی بین ۲۵ تا ۴۰ متر در نظر گرفته می‌شود.

ب) ایجاد درز

درزها یا در هنگام بتن‌ریزی با قالب‌بندی ایجاد می‌شوند و یا پس از گیرش اولیه بتن، توسط دستگاه کاتر (Cutter) برش داده می‌شوند.

ج) تمیزکاری و آماده‌سازی

قبل از تزریق هرگونه ماده‌ای، داخل درز باید از گرد و غبار، روغن و قطعات سست بتن کاملاً پاک شود.

د) استفاده از سیلانت پلی‌یورتان

بهترین گزینه برای پر کردن درزهای کف صنعتی، چسب پلی‌یورتان است. این ماده چسبندگی عالی به بتن دارد و در برابر سایش و مواد شیمیایی مقاوم است.

۶. نکات کلیدی در نگهداری درزهای کف

• بازدید دوره‌ای: درزها باید هر ۶ ماه یکبار بررسی شوند تا در صورت جدا شدن سیلانت، سریعاً ترمیم شوند.
• محافظت از لبه‌ها: در محل‌هایی که تردد لیفتراک با چرخ‌های سخت وجود دارد، حتماً باید از نبشی‌های فلزی یا پروفیل‌های مخصوص برای محافظت از لبه بتن استفاده کرد.
• جلوگیری از تجمع زباله: نفوذ سنگریزه به داخل درز انبساط مانع از بسته شدن درز در هنگام گرما شده و باعث لب‌پریدگی بتن می‌شود.

۷. جمع‌بندی – کلینیک بتن ایران

درک تفاوت درز انقطاع و درز انبساط برای هر فعال حوزه ساختمان ضروری است. در حالی که درز انقطاع ضامن ایمنی سازه در برابر زلزله است، درز انبساط دوام و زیبایی کف‌سازی شما را در طول زمان تضمین می‌کند. استفاده از متریال‌های باکیفیت مانند ماستیک‌های پلی‌یورتان و رعایت دقیق جزئیات اجرایی، از هزینه‌های سنگین ترمیم بتن در آینده جلوگیری خواهد کرد.

❓ سوالات متداول

۱. آیا می‌توان درز انقطاع را با ملات سیمان پر کرد؟

خیر، درز انقطاع باید با مصالح نرم و شکل‌پذیر (مانند یونولیت) پر شود تا در هنگام لرزش، مانع حرکت ساختمان نشود.

۲. بهترین ماده برای پر کردن درز انبساط کف سوله چیست؟

ماستیک پلی‌یورتان به دلیل انعطاف‌پذیری بالا و مقاومت در برابر سایش، بهترین گزینه برای محیط‌های صنعتی است.

۳. اگر درز انبساط در کف اجرا نشود چه اتفاقی می‌افتد؟

بتن به دلیل محدودیت در حرکت، دچار ترک‌های نامنظم و عمیق می‌شود که علاوه بر ظاهر زشت، باعث نفوذ آلودگی به لایه‌های زیرین و تخریب سازه می‌گردد.

راهنمای تخصصی جزئیات اجرایی و متریال‌های نوین درزها – کلینیک بتن ایران

در ادامه بحث درزهای ساختمانی، به بررسی دقیق‌تر دیتیل‌های اجرایی در کف‌های صنعتی و استانداردهایی می‌پردازیم که طول عمر کف‌سازی را تضمین می‌کنند.

۱. میلگرد دوول (Dowel Bar) در درزهای انبساط کف

یکی از حیاتی‌ترین جزئیات در درزهای انبساط کفسازی‌های سنگین، استفاده از Dowel Bar است.

• وظیفه: انتقال بار از یک دال به دال مجاور بدون جلوگیری از حرکت افقی بتن.
• نکته فنی: نیمی از میلگرد دوول باید در یک سمت بتن فیکس شود و نیمه دیگر در دال مجاور داخل یک غلاف پلاستیکی (Dowel Sleeve) قرار گیرد تا بتن بتواند هنگام انقباض و انبساط روی میلگرد لیز بخورد.

۲. معرفی محصولات تخصصی برای درزگیری (Sealants)

با توجه به فایل‌های فنی موجود، انتخاب متریال مناسب برای پر کردن درزها به شرح زیر اولویت‌بندی می‌شود:

الف) ماستیک پلی‌یورتان (Polyurethane Sealant)

این محصول به دلیل خاصیت Elasticity (برگشت‌پذیری) بالا، بهترین انتخاب برای درزهای انبساط است که حرکت زیادی دارند.

• مزیت: چسبندگی فوق‌العاده به بتن و مقاومت در برابر اشعه UV.

ب) پرکننده‌های نیمه‌سخت (Semi-Rigid Joint Fillers)

در کف‌های صنعتی که لیفتراک با چرخ‌های سخت (Hard Wheels) تردد می‌کند، سیلانت‌های نرم پلی‌یورتان ممکن است تحت فشار چرخ‌ها فشرده شده و لبه بتن لب‌پریده شود. در اینجا از پرکننده‌های اپوکسی نیمه‌سخت استفاده می‌شود که از لبه‌های درز حمایت مکانیکی می‌کنند.

۳. استاندارد عرض درزها (Joint Width)

اندازه عرض درز تابع طول دال بتنی و اختلاف دمای محیط است. به طور کلی:

• درزهای کنترل (In-ducing Joints): عرض ۳ تا ۵ میلی‌متر (ایجاد شده با کاتر).
• درزهای انبساط (Expansion Joints): عرض ۱۰ تا ۲۰ میلی‌متر (ایجاد شده با قالب‌بندی).

۴. بررسی دیتیل “واتراستاپ” در درزهای انبساط کف

در مکان‌هایی که کف در معرض شستشو یا نفوذ آب قرار دارد (مانند پارکینگ‌های طبقاتی یا تصفیه‌خانه‌ها)، اجرای واتراستاپ (Waterstop) الزامی است.

• واتراستاپ تخت: در میان ضخامت بتن قرار می‌گیرد.
• واتراستاپ کفی (External): در زیر دال بتنی و روی بستر قرار می‌گیرد تا از نفوذ آب به زیر فونداسیون جلوگیری کند.

۵. عیب‌یابی و ترمیم درزهای آسیب‌دیده

اگر درزهای انبساط کف کارخانه شما دچار تخریب شده‌اند، مراحل ترمیم به ترتیب زیر است:

1. تخریب لبه‌های سست: با استفاده از فرز دستی، لبه‌های شکسته بتن را به صورت جناغی (V-Shape) باز کنید.
2. پاک‌سازی عمیق: استفاده از دمنده هوا برای خارج کردن ذرات ریز.
3. ترمیم لبه‌ها: استفاده از ملات‌های ترمیمی پلیمری یا اپوکسی (مانند محصولات سری PROMIX که در داکیومنت‌های فنی به آن‌ها اشاره شده) برای بازسازی لبه‌های قائم درز.
4. نصب مجدد پرکننده: پس از خشک شدن ملات ترمیمی، فوم پشتیبان و سیلانت جدید اجرا شود.

۶. چک‌لیست نظارتی برای مهندسان ناظر

• [ ] آیا فاصله درزهای انقطاع مطابق نقشه‌های مصوب و تاییدیه شهرداری است؟
• [ ] آیا یونولیت‌های درز انقطاع پس از بتن‌ریزی با ورق‌های فلزی یا فلاشینگ پوشانده شده‌اند؟
• [ ] در درزهای انبساط کف، آیا میلگردهای دوول کاملاً تراز و روغن‌کاری شده (یا غلاف‌دار) هستند؟
• [ ] آیا قبل از تزریق ماستیک، رطوبت داخل درز چک شده است؟ (اکثر سیلانت‌ها روی بتن مرطوب چسبندگی ندارند).

جدول مقایسه‌ای: انواع درزگیرهای متداول در بازار ایران
