روش بتن ریزی در سطوح شیبدار

بتن ریزی در سطوح شیبدار

بتن ریزی با بتن غیر مسلح روی سطوح شیبدار، با دست و یا با ماشین مخصوص (قالب لغزنده) انجام میشود. چنانچه عملیات روی سطح شیبدار با دست انجام گیرد، با توجه به ضخامت کم سازه، باید بتن در تمام ضخامت دال ریخته شده و لرزاندن، ماله کشی، تسطیح و تنظیم سطح بتن از قسمت تحتانی شیب به سمت بالا انجام شود.

برای جلوگیری از جاری شدن بتن روی سطح بهتر است بتن با اسلامپ کم مصرف شود.

در این حالت جا انداختن و لرزاندن بتن باید با دقت صورت گیرد، تا بتن کرمو نشود . برای سهولت اجرا توصیه میشود اسلامپ بتن از 5/6 سانتیمتر کمتر اختیار شود. بتن با اسلامپ یاد شده به راحتی روی شیب جا انداخته میشود.

شیب مناسب برای سطح فوقانی برای بتن ریزی در سطوح شیب دار

توصیه میشود سطح فوقانی با شیب بیش از 5/1:1) 1 قائم، 5/1 افقی)، قالببندی شوند، به هر حال تعبیه قالب برای سطح فوقانی با شیب بیشتر از 1:1 ،الزامی است.

توصیه میشود در سطوح شیبدار ابتدا بتن کف ریخته و از این بتن به عنوان وادار برای ریختن بتن در شیب استفاده شود. در کارهای بزرگ ممکن است با تأیید دستگاه نظارت برای پوشش کانالها از قالب لغزنده استفاده شود.

در این حالت باید بستر شیب را قبلاً کوبیده و آماده نمود .

برای بتنهای بدون آرماتور با ضخامت حداقل 5 سانتیمتر، حداکثر قطر مصالح سنگی 19 میلیمتر اختیار میشود، در هر حالت اندازه بزرگترین دانه ها نباید از ضخامت بتن تجاوز نماید.

1) بتن‌ریزی در سطوح شیب‌دار چرا متفاوت است؟

در سطوح شیب‌دار خطراتی مثل لغزش مخلوط، جدایش دانه‌ها (سگِرِگِیشن)، شسته شدن ملات سطحی، تشکیل حفره یا هانی‌کامینگ و عدم حصول چسبندگی مناسب به قالب یا آرماتور بیشتر است. بنابراین طراحی مخلوط، روش گذاشتن، تجهیزات و تدابیر حفاظتی باید متفاوت انتخاب شود.

2) چه آماده‌سازی‌ای قبل از بتن‌ریزی شیب انجام شود؟

پاک‌سازی سطح از خاک، گل و آب ایستاده.
کنترل و تقویت قالب‌ها و نگهدارنده‌ها (گوه، بولت، شمع) برای جلوگیری از فشار جانبی و لغزش.

نصب عایق یا ورق‌های لغزنده در نقاط لازم برای هدایت جریان بتن.
تعیین نقاط دسترسی، مسیر پمپ یا سطل‌ها و محل‌گذاری گیره‌ها/رَیزه‌ها برای مهار بتن.

3) چه نوع مخلوط بتنی مناسب سطوح شیب‌دار است؟

مخلوطی با چسبندگی مناسب، روانی کنترل‌شده و مقاومت در برابر جدایش.
استفاده از فوق‌روان‌کننده‌های بر پایه پلی‌کربوکسیلات برای کاهش آب یا حفظ اسلامپ بدون جدایش.

در صورت نیاز به جریان‌پذیری زیاد و جلوگیری از ارتعاش بیش از حد، از بتن خودتراکم (SCC) با کنترل جدایش استفاده کنید.
در هوای گرم از کندگیرها یا کاهنده تبخیر استفاده کنید؛ در هوای سرد از ضدیخ مناسب.

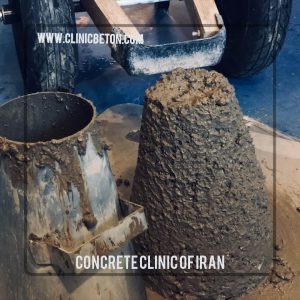

4) چه اسلامپی مناسب است؟

مقدار اسلامپ به روش اجرای پروژه بستگی دارد؛ برای پمپاژ معمولاً اسلامپ متوسط تا بالا نیاز است، اما در سطوح شیبدار باید از اسلامپ خیلی زیاد اجتناب کرد تا جدایش رخ ندهد.
بهترین کار: با آزمایش کارگاهی و نمونه‌گیری مشخص کردن اسلامپ مناسب برای مخلوط و روش اجرای شما.

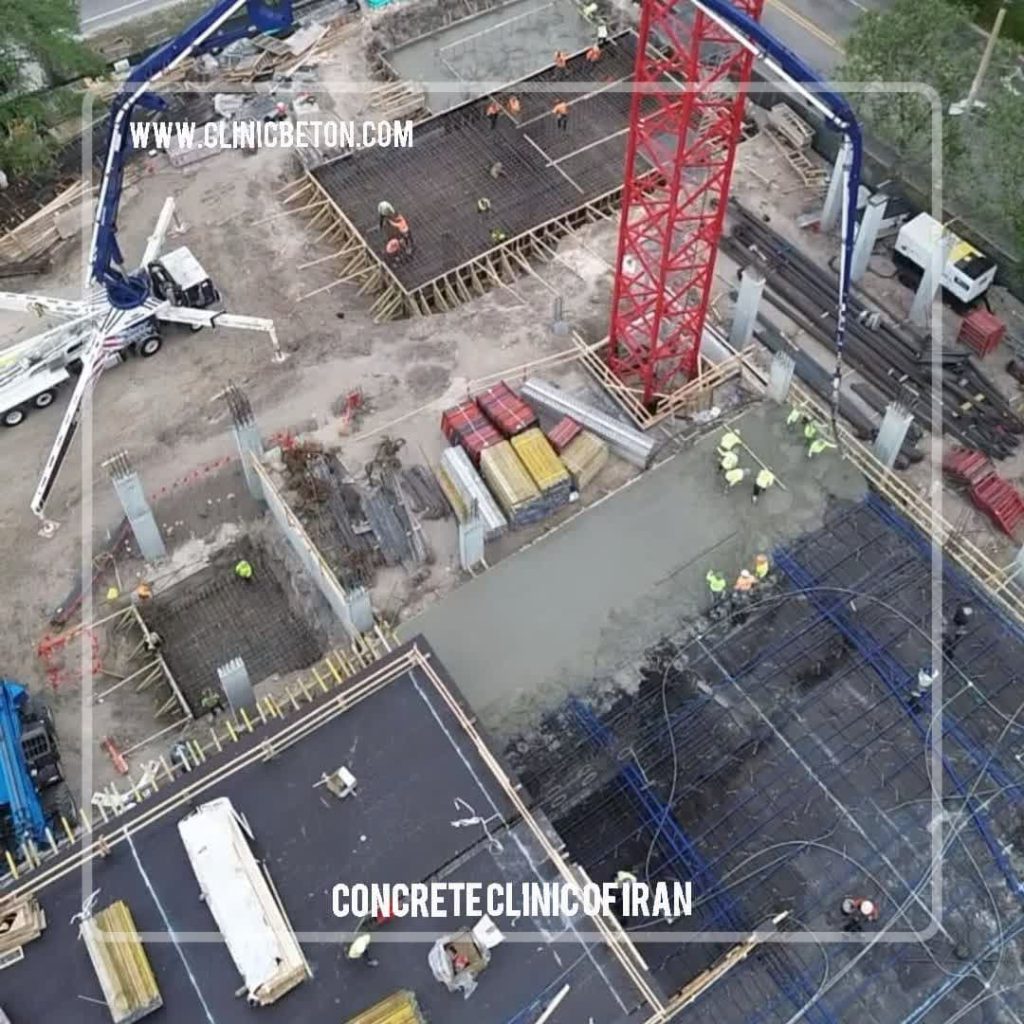

5) بهترین روش انتقال بتن به محل ریختن در شیب چیست؟

استفاده از پمپ بتن با شلنگ‌های ثابت و نگهدارنده: کنترل جریان بهتر و پرهیز از ریزش آزاد طولانی.
قراردادن outlet (سر لوله) نزدیک محل مورد نظر و حرکت آرام رو به بالا یا پایین بر اساس نیاز.

در شیب‌های تند از شَلنگ‌های کوتاه‌تر و نگهدارنده محکم استفاده کنید تا لبه‌ها را خراش ندهد.
اجتناب از ریختن آزاد از ارتفاع زیاد که باعث جدایش می‌شود.

6) آیا می‌توان از بتن خودتراکم (SCC) در شیب استفاده کرد؟

بله، SCC در بسیاری موارد مناسب است چون نیاز به ارتعاش کم دارد و خوب جریان می‌یابد؛ اما باید فرمولاسیون آن ضد جدایش باشد چون در شیب‌های تند امکان لایه‌لایه شدن وجود دارد. آزمون‌های کارگاهی و کنترل رئولوژی ضروری است.

7) نقش ویبره در سطوح شیبدار چگونه است؟

استفاده از ویبره داخلی (پوکربل) در شیب‌های تند دشوار است و ممکن است به جدایش بینجامد.
گزینه‌ها: ویبره سطحی یا ویبره قالبی، حرکت آرام و کنترل‌شده ویبره، یا استفاده از SCC تا نیاز به ویبره کاهش یابد.

در هر صورت از کار بیش از حد ویبراتور که باعث جدایش شن و ماسه می‌شود اجتناب کنید.

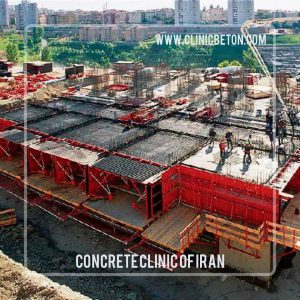

8) چگونه از لغزش و روان شدن بتن روی شیب جلوگیری کنیم؟

اجرای بتن به صورت لایه‌ای (مرحله‌ای) با نگهدارنده‌های موقت (تخته‌های حفاظتی، قالب‌های فرعی) برای گرفتن بتن هر لایه.
نصب کیلد (stop-ends) یا دیواره‌های موقت افقی برای جلوگیری از حرکت بتن.
انتخاب مخلوط با انسجام بالا و افزودنی‌هایی که حفظ همگنی را بهتر کنند.

9) چه نکاتی درباره آرماتور و اتصال در شیب وجود دارد؟

آرماتورها باید محکم نصب و مهار شوند تا در زمان گذاشتن بتن جابه‌جا نشوند.
در محل‌های اتصال از گیره، پلاک یا اسپیس‌درها استفاده کنید.

در صورت امکان، نقاط اتصال رو به پایین یا مایل قرار دهید تا بتن بتواند اطراف آرماتورها را پر کند بدون ایجاد حباب.

10) چگونه از تشکیل درز سرد (cold joint) جلوگیری کنیم؟

برنامه‌ریزی برای ریختن پیوسته یا حداقل هماهنگ کردن حجم‌هایی که در یک نوبت اجرا می‌شوند.

در صورت توقف، ته سطح را تمیز، مرطوب و در صورت نیاز با ملات چسباننده یا اپوکسی آماده کنید و سپس بتن جدید را ریخته و به‌سرعت اتصال دهید.

11) نکات مربوط به قالب‌بندی و مهار فشار جانبی چیست؟

فشار جانبی بتن تازه در شیب ممکن است متفاوت باشد؛ قالب‌ها باید محکم، تقویت‌شده و دارای پشت‌بندی کافی باشند.
از گیره‌ها، شمع‌ها و تسمه‌های اضافی در نقاط بحرانی استفاده کنید و قبل از بتن‌ریزی تست بارگیری انجام دهید.

12) چه افزودنی‌های بتنی توصیه می‌شود؟

فوق‌روان‌کننده بر پایه PCE برای حفظ اسلامپ و کاهش آب.
کندگیر یا دیرگیر برای دماهای بالا و جلوگیری از از دست رفتن کارایی.

کاهنده‌ی جداشدگی یا افزایش‌دهنده چسبندگی در صورت لزوم.
افزودنی‌های ضدیخ در هوای سرد و افزودنی‌های جلوگیری از شست‌وشو در شرایط جریان آب.

13) نکات نگهداری و عمل‌آوری (curing) روی شیب؟

عمل‌آوری پیوسته برای جلوگیری از ترک‌های پلاستیک و خشک‌شدگی سریع ضروری است.
استفاده از پوشش‌های مرطوب، ملحفه‌های آب‌دار، غشاهای نگهدارنده رطوبت یا ترکیبات عمل‌آوری.

در شیب‌ها پوشش‌دهی باید طوری انجام شود که پوشش لیز نخورد یا جدا نشود (مثلاً مهار با گیره و وزن).

14) چگونه سطح نهایی و پرداخت روی شیب را انجام دهیم؟

بسته به کاربرد: شانه‌کشی، ماله پروانه‌ای برای سطوح هموار یا ماله دستی/فلزی برای جزئیات.
پرداخت نهایی باید پس از از بین رفتن آب سطحی و قبل از گیرش کامل انجام شود؛ زمان‌بندی دقیق مهم است تا ترک نداده و سطح لیز نشود.

15) چه مشکلات رایجی ممکن است رخ دهد و راه رفع آنها چیست؟

جدایش: کاهش اسلامپ، اصلاح مخلوط با افزایش چسبندگی یا تغییر دانه‌بندی.
هانی‌کامینگ/حفره: اطمینان از ویبراسیون مناسب (یا استفاده از SCC) و پرکردن کامل قالب.

لغزش قالب یا فروپاشی: تقویت قالب‌بندی و کاهش سرعت بتن‌ریزی تا فشار کنترل شود.
ترک‌های پلاستیک: عمل‌آوری سریع و مناسب، کنترل محتوای آب، و استفاده از الیاف در صورت نیاز.

16) آیا در سطوح خیلی تند روش‌های جایگزینی وجود دارد؟

بله: در شیب‌های بسیار تند یا شرایط دشوار ممکن است از شاتکریت (پاشش بتن)، اجرای بلوک‌های پیش‌ساخته، یا اجرای قالب‌های ویژه با نگهدارنده استفاده شود. شاتکریت برای پوشش‌های نازک و تعمیرات مفید است ولی نیاز به مهارت اپراتور دارد.

17) ایمنی چه نکاتی را ایجاب می‌کند؟

استفاده از تجهیزات حفاظتی فردی (کفش ایمنی، دستکش، عینک، ماسک در صورت پاشش).
مراقبت هنگام کار در ارتفاع و روی شیب: کمربند ایمنی، طناب و نقاط مهار.

جلوگیری از نزدیک شدن افراد به مسیر ریختن یا محل امکان سقوط بتن و ابزار.

18) نکات اجرایی خلاصه — چک‌لیست سریع قبل از بتن‌ریزی:

قالب و نگهدارنده‌ها چک و محکم شده‌اند.
مسیر پمپ/شلنگ مشخص و ثابت است.

مخلوط طبق مشخصات و آزمایش کارگاهی آماده است.
نیروی انسانی و تجهیزات (ویبره/پمپ/ابزار) آماده و آموزش دیده‌اند.

برنامه عمل‌آوری و دسترسی برای پرداخت نهایی تعیین شده است.

طرح اختلاط بتن برای سطوح شیب دار

فرمول پیشنهادی مخلوط بتنی برای یک بام شیبدار با امکان دسترسی پمپ رو برات آماده کردم. این فرمول برای یک بتن سازه‌ای با مقاومت هدف حدود 28–35 مگاپاسکال در 28 روز (مثلاً ~30 MPa) و قابل پمپاژ طراحی شده و تمرکز روی انسجام و جلوگیری از جدایش در شیب است.

مشخصات هدف

مقاومت طراحی (fc,28d): ≈ 30 MPa
اسلامپ موردنظر (با فوق‌روان‌کننده PCE): 120–160 mm (قابل افزایش با PCE بدون افزایش آب)

حداکثر اندازه سنگ دانه برای پمپاژ: 20 mm (برای خطوط طولانی یا پمپ با قطر کمتر بهتر است از 14 mm استفاده شود)

نسبت آب به سیمان (w/c) معادل تقریبی: 0.40 (با PCE و میکروسیلیس)
هدف: جریان‌پذیری کافی برای پمپاژ + انسجام بالا برای جلوگیری از لغزش و جدایش در شیب

ترکیب پیشنهادی به ازای 1 متر مکعب (مقادیر تقریبی — برای اجرا حتماً آزمایشگاه کارگاهی انجام دهید)

سیمان (CEM II 42.5 یا مشابه): 360 kg

میکروسیلیکا (Microsilica) برای افزایش چسبندگی و مقاومت و کاهش نفوذپذیری: 20 kg (≈ 5–6% وزن سیمان)
آب اختلاط: 144 kg (w/c ≈ 0.40، توجه: در صورت نیاز به افزایش اسلامپ فقط با فوق‌روان‌کننده مقدار آب را افزایش ندهید)
ماسه (0–4 mm): 730 kg

مشخصات سنگدانه

سنگدانه شکسته 5–20 mm (یا 4–14 mm اگر پمپاژ طولانی دارید): 1146 kg
فوق‌روان‌کننده بر پایه پلی‌کربوکسیلات (PCE): تقریباً 0.8% وزن سیمان ≈ 2.9 kg ≈ 2.9 L (حدود 8 ml/kg سیمان) — دُز قابل تنظیم: 0.4–1.2% بسته به واکنش محصول
(پیشنهاد از محصولات: Dezobuild D-10 / Dezobuild D-20 بر پایه PCE)

قوام‌دهنده / VMA (برای افزایش انسجام و جلوگیری از جداشدگی در شیب): 0.3–0.6% وزن سیمان ≈ 1.1–2.2 kg (مایع) — دوز دقیق براساس محصول و آزمایش کارگاهی
(پیشنهاد: Betocrete S200)

میکروفیبر یا الیاف پلی‌پروپیلن (کنترل ترک‌های پلاستیک): 0.6–1.0 kg/m3 (اختیاری، توصیه‌شده برای سقف‌های شیبدار)

افزودنی دیرگیر یا کندگیر (در هوای گرم): در صورت نیاز Dezocrete 520 R یا نمونه مشابه طبق دستور سازنده

افزودنی هوازا (فقط در صورت نیاز به مقاومت در برابر یخ‌زدگی): Dezoair 220 با دُز طبق آزمون (معمولاً مقدار کم و کنترل شده)

توضیحات فنی و نکات اجرایی

انتخاب مصالح و آزمایش‌ها

دانه‌بندی شن و ماسه را بررسی کنید و در صورت نیاز نسبت‌ها را برای رسیدن به کارپذیری و کمینه فضای خالی تنظیم کنید.
جذب آب شن و ماسه را اندازه‌گیری کنید و مقدار آب واقعی را بر اساس آن اصلاح کنید.

قبل از اجرا نمونه‌گیری و بتن‌آزمایی (اسلمپ، وزن مخصوص، نسبت هوا، مکعب‌های 7 و 28 روز) حتماً انجام شود.

ترتیب اختلاط پیشنهادی (مثال)

50% آب + فوق‌روان‌کننده را در میکسر ریخته، سپس سیمان و میکروسیلیکا را اضافه کنید، پس از 30–60 ثانیه ماسه و سنگدانه را وارد کنید، بقیه آب را اضافه و مدت اختلاط نهایی 2–3 دقیقه ادامه یابد تا یکنواختی حاصل شود. (دستورالعمل سازنده افزودنی‌ها را نیز دنبال کنید.)

نکات پمپاژ و قراردهی روی شیب

از پمپ با خط مناسب و قطر مناسب شلنگ استفاده کنید؛ برای پمپاژ طولانی یا شیب تند از سنگدانه 14 mm استفاده کنید.
سر لوله خروجی را نزدیک محل ریختن نگه دارید (عدم ریزش آزاد از ارتفاع زیاد).

بتن را به صورت لایه‌ای قرار دهید (مثلاً لایه‌های 10–20 cm بسته به ضخامت) و از نصب موانع موقت (stop-ends) و تخته‌های نگهدارنده برای جلوگیری از لغزش استفاده کنید.
ویبراسیون: در سطوح شیبدار از ویبره داخلی با احتیاط یا از SCC استفاده کنید تا جدایش رخ ندهد؛ ویبره سطحی/قالبی را ترجیح دهید یا دوز ویبره را کاهش دهید.

کنترل جدایش و هدررفت آب سطحی

میکروسیلیس و VMA برای افزایش انسجام و کاهش آب آزاد موثرند. PCE اسلامپ را بدون افزایش آب بالا می‌برد.
از ریزش آزاد طولانی یا ریختن از ارتفاع زیاد پرهیز کنید.

عمل‌آوری (Curing)

عمل‌آوری مداوم برای جلوگیری از ترک سطحی و پلاستیک الزامی است: مدت حداقل 7 روز در هوای معتدل برای سیمان معمولی.
روی شیب‌ها از پوشش‌های مرطوب یا غشاهای نگهدارنده رطوبت با مهار مناسب استفاده کنید تا پوشش لغزنده یا جدا نشود.

کنترل کیفیت در محل

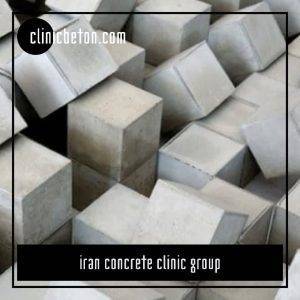

آزمون اسلمپ (هر بار بارگیری)، وزن مخصوص، درصد هوا (در صورت استفاده از هوازا) و مکعب‌های بتن برای 7 و 28 روز.
ثبت دماهای بتن و هوا (در هوای گرم/سرد تدابیر لازم: کندگیر/ضدیخ).

دلایل انتخاب مواد پیشنهادی (خلاصه)

PCE (Dezobuild D-10/D-20): تأمین اسلامپ مناسب برای پمپاژ بدون افزایش w/c و جلوگیری از جدایش.
VMA (Betocrete S200): افزایش انسجام و جلوگیری از لایه‌لایه شدن در شیب.

میکروسیلیس (Dezomix 4800/4900): افزایش چسبندگی، کاهش نفوذپذیری و مقاومت فشاری.
هوازا (Dezoair 220): در صورت نیاز به مقاوم‌سازی در برابر چرخه یخ‌زدن/آب‌شور.

مشاوره نهایی و سفارشی‌سازی

این فرمول پایه‌ای است؛ برای تضمین اجرا و کیفیت نیاز به آزمایش کارگاهی (Trial Mix) و تنظیم دوز افزودنی‌ها بر اساس مصالح محل و شرایط آب و هوایی دارید.
