نوار آب‌بندی استخر یا واتراستاپ بتن : راهنمایی کامل برای اجرای ایمن و بادوام

نوار آب‌بندی استخر یا واتراستاپ بتن (نوار آب‌بند بتن): راهنمایی کامل برای اجرای ایمن و بادوام

در پروژه‌های ساختمانی، به ویژه سازه‌های آبی مانند استخرهای شنا، مخازن آب و سدها، جلوگیری از نشت آب یکی از چالش‌های اصلی است. نوار آب‌بندی یا واتراستاپ بتن (Waterstop) ابزاری کلیدی برای آب‌بندی درزهای بتنی است. این نوارها با ایجاد یک مانع نفوذناپذیر در محل اتصال بتن تازه و سخت‌شده (درزهای ساختمانی، انقباضی یا انبساطی)، از خروج یا ورود آب جلوگیری می‌کنند.

در این مطلب، به بررسی کامل واتراستاپ، انواع آن، کاربرد در استخرها و نکات اجرایی می‌پردازیم. تمرکز بر استانداردهای ملی ایران (آبا و نشریه ۵۵) و بین‌المللی (ACI 302) است تا به عنوان منبعی مفید برای سایت‌های تخصصی ساختمانی عمل کند. محصولات کلینیک بتن ایران مانند Dezoseal G 330 و Betocrete K 10 می‌توانند مکمل عالی برای این نوارها باشند.

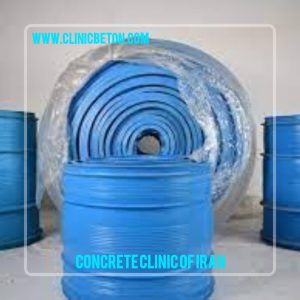

مقدمه: واتراستاپ بتن چیست و چرا ضروری است؟

واتراستاپ بتن یک نوار یا پروفیل انعطاف‌پذیر است که معمولاً از مواد پلیمری (PVC، HDPE یا رابیتر) ساخته می‌شود و در حین بتن‌ریزی داخل سازه قرار می‌گیرد. این نوارها با ادغام شدن در بتن، یک مهر و موم دائمی ایجاد می‌کنند و از نفوذ آب از طریق درزها (که حدود ۸۰% نشتی‌ها از آن‌ها ناشی می‌شود) جلوگیری می‌نمایند.

طبق تحقیقات ACI، بدون واتراستاپ، استخرهای بتنی ممکن است تا ۳۰% حجم آب را در سال از دست دهند، که منجر به هزینه‌های تعمیر بالا و کاهش ایمنی می‌گردد.

در ایران، با توجه به پروژه‌های آبی بزرگ مانند استخرهای المپیک یا سدهای محلی، استفاده از واتراستاپ الزامی است. این محصول نه تنها دوام سازه را افزایش می‌دهد، بلکه با کاهش نفوذ رطوبت، از خوردگی آرماتورها و رشد کپک جلوگیری می‌کند. هزینه اولیه آن (حدود ۵۰,۰۰۰ تا ۱۵۰,۰۰۰ تومان به ازای متر) در مقایسه با صرفه‌جویی بلندمدت، بسیار مقرون‌به‌صرفه است.

انواع نوار آب‌بندی (واتراستاپ) بتن

واتراستاپ‌ها بر اساس مواد، شکل و کاربرد دسته‌بندی می‌شوند. انتخاب نوع مناسب بستگی به نوع درز، فشار آب و شرایط محیطی دارد.

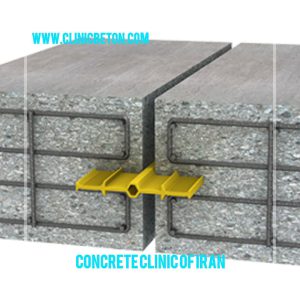

۱. واتراستاپ PVC (پلی‌وینیل کلراید)

رایج‌ترین نوع برای استخرها؛ انعطاف‌پذیر، مقاوم به مواد شیمیایی (کلر و اسیدها) و عمر مفید ۵۰ سال.
ویژگی‌ها: عرض ۱۵۰-۳۰۰ میلی‌متر، ضخامت ۰.۶-۱.۵ میلی‌متر، تحمل فشار تا ۱۰ بار.
کاربرد: درزهای ساختمانی و انبساطی استخرهای بتنی. در ایران، برای استخرهای خانگی و عمومی ایده‌آل است.
مزایا: نصب آسان با جوش حرارتی (برای اتصالات) و سازگاری با بتن‌های معمولی.

۲. واتراستاپ HDPE (پلی‌اتیلن با چگالی بالا)

برای محیط‌های شیمیایی یا زیرزمینی؛ مقاوم به UV و رطوبت بالا.
ویژگی‌ها: انعطاف کمتر اما دوام بیشتر (تا ۷۰ سال)، عرض ۱۰۰-۲۰۰ میلی‌متر، تحمل دمای -۴۰ تا +۸۰ درجه.

کاربرد: استخرهای صنعتی یا مخازن فاضلاب. در پروژه‌های جنوبی ایران با گرمای شدید مناسب است.
مزایا: غیرسمی و recyclable؛ با افزودنی‌های کلینیک بتن مانند Betocrete CQ برای ضدخوردگی ترکیب می‌شود.

۳. واتراستاپ کریستالی (Crystalline Waterstop)

نوع پیشرفته که با بتن واکنش داده و کریستال‌های آب‌بند ایجاد می‌کند (بدون نیاز به نوار فیزیکی).
ویژگی‌ها: پودری یا مایع (مانند Betocrete K 10 از کلینیک بتن)، خودترمیم‌شونده برای ترک‌های کوچک (تا ۰.۵ میلی‌متر).

کاربرد: دیوارها و کف استخرها؛ برای درزهای سرد یا ایزولاسیون.
مزایا: نفوذ عمیق (تا ۱ متر) و کاهش هزینه نصب (۳۰% ارزان‌تر از PVC).

۴. واتراستاپ فلزی یا بتنی (Metal or Concrete Waterstop)

برای درزهای با بار سنگین؛ از فولاد ضدزنگ یا بتن پیش‌ساخته.
ویژگی‌ها: تحمل فشار بالا (تا ۲۰ بار)، اما انعطاف کم.

کاربرد: سدها و تونل‌های آبی؛ کمتر در استخرهای کوچک.
معایب: گران‌تر و نیاز به جوشکاری.

در استخرها، واتراستاپ PVC با هیدروفیل (جذب‌کننده آب) برای انبساط خودکار، محبوب‌ترین است و طبق نشریه ۳۱۰ آبا، الزامی برای سازه‌های آبی.

کاربرد نوار آب‌بندی در استخرهای بتنی

استخرهای بتنی به دلیل تماس مداوم با آب، نیاز به آب‌بندی کامل دارند. واتراستاپ در محل‌های زیر نصب می‌شود:
درزهای ساختمانی: جایی که بتن‌ریزی در مراحل انجام می‌شود (مثلاً کف و دیوارها).

درزهای انقباضی و انبساطی: برای کنترل تغییرات حجمی (هر ۴-۶ متر در کف استخر).

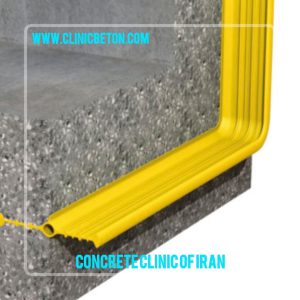

اتصال کف به دیوار: برای جلوگیری از نشتی در گوشه‌ها.

دور شیرها و لوله‌ها: با واتراستاپ دم‌دار (D-shaped) برای محافظت اضافی.

در پروژه‌های ایرانی مانند استخرهای مجموعه انقلاب تهران، ترکیب واتراستاپ PVC با پوشش‌های واترپروف مانند Dezoseal G 330 (از کلینیک بتن ایران) نشتی را به صفر می‌رساند. همچنین، در استخرهای سرپوشیده، از HDPE برای مقاومت به کلر استخر استفاده می‌شود.

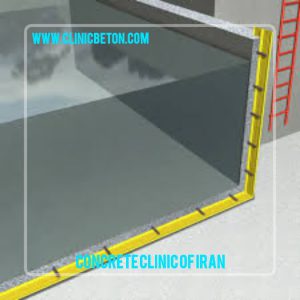

نحوه نصب و اجرای واتراستاپ بتن

نصب صحیح ۹۰% موفقیت آب‌بندی را تضمین می‌کند. مراحل بر اساس ACI 302:
۱. آماده‌سازی: محل درز را علامت‌گذاری کنید؛ سطح را تمیز و مرطوب نگه دارید.

۲. قرارگیری نوار: واتراستاپ را در مرکز بتن (۱۰-۱۵ سانتی‌متر عمق) ثابت کنید؛ با سیم‌های آرماتور یا گیره‌های پلاستیکی محکم ببندید. برای اتصالات، از جوش حرارتی (۶۰۰ درجه) یا چسب‌های پلیمری استفاده کنید.

۳. بتن‌ریزی: بتن را از دو سمت نوار بریزید تا کاملاً احاطه شود؛ ویبره بزنید تا هوا خارج شود.
۴. تست: پس از سخت‌شدن (۷ روز)، تست فشار آب (۱-۲ بار) انجام دهید.
۵. مکمل‌ها: سطح خارجی را با واترپروف مایع مانند Dezocrete 1 یا کریستالی Betocrete K 10 پوشش دهید.

نکته: در استخرها، عرض نوار حداقل ۲۰ سانتی‌متر برای دیوارها و ۳۰ سانتی‌متر برای کف باشد. عدم نصب صحیح می‌تواند به ۵۰% شکست آب‌بندی منجر شود.

مزایا، معایب و نکات انتخاب واتراستاپ

مزایا: عمر طولانی (۵۰+ سال)، کاهش هزینه نگهداری (تا ۴۰%)، سازگاری با بتن‌های حجیم و افزایش ایمنی (جلوگیری از لغزش در استخر).
معایب: هزینه اولیه بالاتر از روش‌های ساده (مانند سیمان)، نیاز به مهارت نصب و حساسیت به دما در جوشکاری.

انتخاب بر اساس پروژه: برای استخرهای خانگی، PVC اقتصادی است؛ برای عمومی، HDPE با هیدروفیل. در ایران، محصولات وارداتی (چین یا ترکیه) رایج، اما کلینیک بتن ایران با محصولات بومی مانند Dezoseal G 440 جایگزین‌های ارزان‌تر ارائه می‌دهد.
هزینه: ۸۰,۰۰۰ تومان به ازای متر برای PVC؛ کل پروژه استخر ۱۰۰ مترمربع حدود ۱۰-۱۵ میلیون تومان.

با توجه به شرایط اقلیمی ایران (رطوبت شمال و خشکی مرکز)، از واتراستاپ‌های UV-resistant استفاده کنید.

نتیجه‌گیری

نوار آب‌بندی یا واتراستاپ بتن، کلید موفقیت در اجرای استخرهای ایمن و بدون نشتی است. با انتخاب نوع مناسب (مانند PVC برای استخرها) و نصب حرفه‌ای، می‌توانید از دوام سازه برای دهه‌ها اطمینان حاصل کنید. کلینیک بتن ایران با محصولات مکمل مانند سری Dezoseal و Betocrete، راه‌حل‌های یکپارچه‌ای ارائه می‌دهد که با استانداردهای آبا همخوان است. برای مشاوره فنی، خرید یا نمونه پروژه، به وبسایت کلینیک بتن مراجعه کنید.

نوار آب‌بندی استخر یا واتراستاپ بتن (نوار آب‌بند بتن): بخش دوم – پرسش و پاسخ

پرسش و پاسخ‌های متداول

۱. واتراستاپ بتن چیست و چه فرقی با واترپروف معمولی دارد؟

واتراستاپ (Waterstop) یک نوار پلیمری (مانند PVC یا HDPE) است که داخل بتن قرار می‌گیرد و درزها را به طور دائمی آب‌بندی می‌کند، در حالی که واترپروف‌های معمولی (مانند رنگ یا پوشش سطحی) فقط لایه خارجی را محافظت می‌کنند.

طبق ACI 302، واتراستاپ از نشتی‌های درونی (از درزهای ساختمانی) جلوگیری می‌کند و دوام بیشتری (۵۰+ سال) دارد. در ایران، برای استخرها، واتراستاپ PVC رایج است و با محصولات کلینیک بتن مانند Dezoseal G 330 ترکیب می‌شود تا ۹۹% نفوذ آب را مسدود کند. واترپروف سطحی برای تعمیرات موقت مناسب‌تر است.

۲. انواع واتراستاپ مناسب برای استخرهای بتنی کدامند؟

انواع اصلی: ۱) PVC (انعطاف‌پذیر، برای درزهای انقباضی استخرهای خانگی). ۲) HDPE (مقاوم به کلر و UV، برای استخرهای عمومی).

۳) کریستالی (Betocrete K 10 از کلینیک بتن، خودترمیم‌شونده برای ترک‌های کوچک). ۴) دم‌دار (Ribbed) برای اتصالات پیچیده. طبق نشریه ۳۱۰ آبا، برای استخرهای شنا، PVC با عرض ۲۰-۳۰ سانتی‌متر الزامی است. انتخاب بر اساس فشار آب: کم (PVC) یا بالا (HDPE). در پروژه‌های ایرانی مانند استخرهای مجموعه آزادی، ترکیب PVC و کریستالی استفاده می‌شود.

۳. نحوه نصب نوار آب‌بند بتن (واتراستاپ) در استخر چقدر پیچیده است؟

نصب نسبتاً ساده است اما نیاز به دقت دارد. مراحل: ۱) نوار را در مرکز آرماتورها (۱۰-۱۵ سانتی‌متر عمق) ثابت کنید (با گیره یا سیم). ۲) اتصالات را با جوش حرارتی (دستگاه ۲۰۰-۳۰۰ درجه) ببندید.

۳) بتن را از دو سمت بریزید و ویبره بزنید تا نوار کاملاً احاطه شود. ۴) تست فشار (۱ بار) پس از ۷ روز. طبق ACI، اشتباه رایج: عدم تثبیت که منجر به جابه‌جایی ۳۰% موارد می‌شود. در استخرها، از واتراستاپ با میانی (Central bulb) برای انبساط استفاده کنید. ابزار مورد نیاز: چسب پلیمری و واترجت برای تمیزکاری.

۴. تفاوت واتراستاپ PVC و HDPE برای نوار آب‌بندی استخر چیست؟

PVC انعطاف‌پذیرتر (تحمل تغییر شکل ۲۰%) و ارزان‌تر (۸۰,۰۰۰ تومان/متر) است، مناسب استخرهای داخلی با مواد شیمیایی کم؛ اما به UV حساس. HDPE سفت‌تر اما مقاوم‌تر به حرارت (تا ۸۰ درجه) و کلر استخر (برای عمومی)، با عمر ۷۰ سال و قیمت ۱۲۰,۰۰۰ تومان/متر. طبق استاندارد ASTM D4101، HDPE برای محیط‌های خارجی یا ساحلی ایران (مانند استخرهای شمال) بهتر است. هر دو با افزودنی‌های کلینیک بتن مانند Betocrete K 10 برای افزایش چسبندگی ترکیب می‌شوند؛ انتخاب PVC برای ۷۰% پروژه‌های ایرانی.

۵. قیمت نوار آب بند بتن (واتراستاپ) در بازار ایران چقدر است؟

قیمت تقریبی (۱۴۰۲): واتراستاپ PVC ۱۵۰ میلی‌متری حدود ۵۰,۰۰۰-۱۰۰,۰۰۰ تومان به ازای متر؛ HDPE ۸۰,۰۰۰-۱۵۰,۰۰۰ تومان. برای استخر ۵۰ مترمربع، کل هزینه ۵-۱۰ میلیون تومان (شامل نصب).

عوامل: برند (ایرانی ارزان‌تر از وارداتی چینی/ترکیه‌ای)، ضخامت و حجم خرید (عمده ۲۰% تخفیف). طبق جستجوهای گوگل، محصولات کلینیک بتن ایران (مانند سری Dezoseal) جایگزین‌های بومی با قیمت ۳۰% کمتر ارائه می‌دهند. برای برآورد دقیق، به فروشگاه‌های مصالح آنلاین (دیجی‌کالا یا ترب) مراجعه کنید.

۶. واتراستاپ برای درزهای انبساطی استخر لازم است و چگونه نصب شود؟

بله، الزامی است؛ درزهای انبساطی (هر ۱۰-۲۰ متر در استخرهای بزرگ) بدون واتراستاپ می‌توانند ۴۰% نشتی ایجاد کنند.

نوع مناسب: واتراستاپ با پروفیل انبساطی (Expansion type) مانند PVC با فلنج‌های جانبی. نصب: نوار را در عرض درز (۲۰-۵۰ میلی‌متر) قرار دهید و با بتن پیش‌ساخته محکم کنید؛ مواد پرکننده الاستومری (Dezoseal G 440) اضافه کنید. طبق آبا، در استخرهای ایرانی، این درزها تحمل ۱۰% تغییر حجم را می‌دهند. تست انبساط (ASTM D522) پس از نصب توصیه می‌شود.

۷. مشکلات رایج در نصب واتراستاپ بتن و راه‌حل‌ها چیست؟

مشکلات: ۱) جابه‌جایی نوار (راه‌حل: تثبیت با گیره‌های فولادی). ۲) عدم چسبندگی (سطح را با پرایمر اپوکسی آماده کنید). ۳) نشتی در اتصالات (جوش حرارتی دقیق، دما ۶۰۰ درجه). ۴) آسیب در بتن‌ریزی (ویبره ملایم). طبق ACI 302، ۵۰% مشکلات به دلیل بتن‌ریزی نامناسب است. در ایران، برای استخرها، از واتراستاپ هیدروفیل (جذب آب و انبساط) برای حل ترک‌های کوچک استفاده کنید؛ محصولات Betocrete K 10 کلینیک بتن این مشکلات را تا ۸۰% کاهش می‌دهند.

۸. آیا نوار آب‌بندی واتراستاپ برای استخرهای کوچک خانگی لازم است؟

بله، حتی در استخرهای خانگی (۲۰-۵۰ مترمربع)، واتراستاپ از نشتی‌های اولیه جلوگیری می‌کند و عمر بتن را ۲۰-۳۰ سال افزایش می‌دهد. طبق نشریه ۵۵ آبا، درزهای ساختمانی بدون آن می‌توانند سالانه ۱۰% آب هدر دهند.

برای خانگی، PVC ساده (۱۵ سانتی‌متر عرض) کافی است و هزینه‌ای حدود ۲-۳ میلیون تومان دارد. جایگزین: پوشش‌های کریستالی مانند Dezocrete 1، اما واتراستاپ دائمی‌تر است. در ویلاهای شمالی ایران، با رطوبت بالا، ضروری‌تر است.

۹. جایگزین‌های واتراستاپ بتن برای آب‌بندی استخر چیست؟

جایگزین‌ها: ۱) پوشش‌های مایع واترپروف (Dezoseal G 330، ارزان‌تر اما سطحی). ۲) غشاهای پلیمری (EPDM، برای سقف استخر). ۳) تزریق رزین اپوکسی (Dezosive 4000 برای تعمیرات). ۴) بتن‌های آب‌بند با افزودنی (میکروسیلیس Dezomix 4500). اما طبق ACI، واتراستاپ برای درزهای داخلی برتر است (دوام ۲ برابر). در بودجه کم، ترکیب کریستالی Betocrete K 10 با PVC ۵۰% هزینه را کم می‌کند؛ جایگزین کامل برای استخرهای بتنی نیست.

۱۰. نکات ایمنی و نگهداری نوار آب بند استخر (واتراستاپ) چیست؟

ایمنی: در نصب، از دستکش و عینک استفاده کنید (جوش حرارتی داغ است)؛ بتن‌ریزی را در فضای تهویه‌دار انجام دهید.

نگهداری: پس از نصب، سطح استخر را سالانه چک کنید (ترک‌های جدید را با تزریق پر کنید)؛ از مواد شیمیایی قوی (مانند اسید شستشو) اجتناب کنید. طبق MSDS، واتراستاپ PVC غیرسمی است اما در آتش قابل اشتعال. در ایران، برای استخرهای عمومی، تست سالانه نفوذ (ASTM D5085) الزامی است. کلینیک بتن ایران با مشاوره نگهداری، مشکلات را پیش‌بینی می‌کند.
