تراک میکسر چیست؟
مقدمه

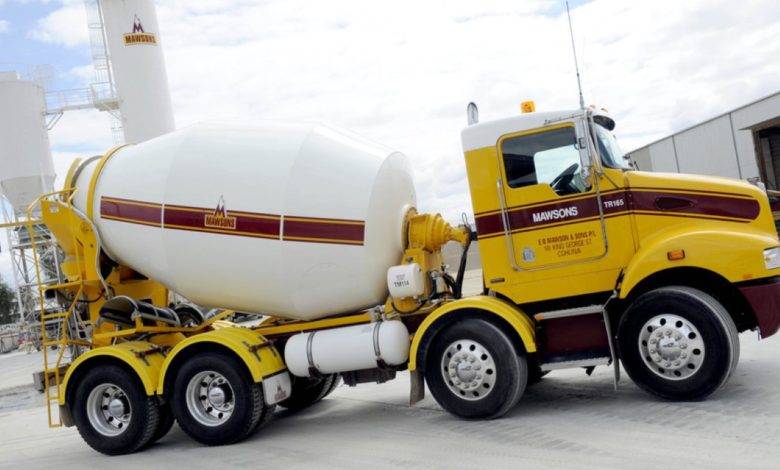

تراک میکسر (میکسر سیار بتن) وسیلهای متحرک برای حمل، اختلاط نهایی و تحویل بتن به کارگاه است. ترکیب طراحی سازهای، سامانههای مکانیکی درام و کنترل فرآیند، تضمینکننده کیفیت بتن تا لحظه تخلیه میباشد. این راهنما جنبههای فنی، ایمنی و نگهداری را مطابق استانداردهای بینالمللی و ملی پوشش میدهد.
اجزا و نحوه عملکرد تراک میکسر
- بدنه شاسی و کابین: پلتفرمی برای نصب درام و تجهیزات کنترلی.
- درام مخلوطکن: ساختار مارپیچی داخلی برای اختلاط و تخلیه؛ جنس معمول: فولاد آلیاژی مقاوم به سایش.
- سیستم گردش درام: گیربکس، هیدرولیک یا مکانیکی که سرعت چرخش را برای اختلاط یا تخلیه تنظیم میکند.
- سیستم تغذیه و تخلیه: فییدر و گاید، دریچهها و راهنمای تخلیه؛ امکان نصب بازوی تخلیه برای هدایت بتن.
- سامانههای کنترلی و اندازهگیری: تاکومتر درام، شمارش دور، سنسور دما، و در برخی مدلها نمایشگر زمان مخلوطداری و تناژ.
انواع تراک میکسر و کاربردها
- بر اساس ظرفیت درام: کوچک (3–5 m3)، متوسط (6–8 m3)، بزرگ (9–12 m3) — انتخاب با توجه به نیاز پروژه و فاصله حمل.
- بر اساس سیستم گردش: هیدرولیک (کنترل دقیق)، گیربکسی (ساده و پرکاربرد).
- مدلهای دارای سیستم آب و افزودنی: امکان حفظ کارایی بتن در مسیرهای طولانی و تنظیم نسبت آب/افزودنی در سایت.
معیارهای انتخاب و کاربری عملی
- ظرفیت مناسب درام بر مبنای تناژ مورد نیاز روزانه و زمان سفر؛ برای مسیرهای طولانی ظرفیت بالاتر و سیستم کنترل دما توصیه میشود.
- نسبت چرخش درام (rpm) برای حالت حمل (حداقل برای جلوگیری از جداشدگی) و حالت تخلیه باید براساس استاندارد سازنده تنظیم شود.
- سازگاری با طرح مخلوط: سیمانهای خاص یا بتنهای با دانهبندی ریز نیاز به دورهای متفاوت و سیستم محافظتی داخلی درام دارند.
- الزامات کاربری: آموزش اپراتور، دستورالعملهای ایمنی، و برنامه نگهداری منظم.
استانداردهای مرجع (بینالمللی و ملی)
- بینالمللی: استانداردهای مرتبط مانند EN 206 (بتن) برای نگهداری و حمل، ISO/TC 71 دستورالعملهای مربوطه، و دستورالعملهای ایمنی ماشینآلات و وسایل نقلیه.
- ملی (ایران): رعایت مقررات ملی در حوزه صلاحیت راننده و اپراتور، استانداردهای ملی مربوط به سازه و ماشینآلات صنعتی (ISIRI) و آییننامههای حملونقل سنگین؛ مستندسازی سرویس و گزارشهای بازرسی الزامی است.
- بند عملی: مدارک بازرسی فنی، ثبت دورهای سرویس گیربکس و سیستم هیدرولیک و گزارش نشت روغن و ذرات سایشی باید نگهداری شود.
نگهداری، بازرسی و تستهای پیشنهادی
- چکلیست روزانه: بررسی وضعیت درام، نشت هیدرولیک، عملکرد ترمز و چراغها، و پاکسازی لبه تخلیه.
- بازرسی دورهای فنی: تست ضخامت بدنهی درام در مناطق سایشی، بررسی سایش مارپیچ داخلی، بازرسی گیربکس و کوپلینگها، تست نشت روغن و عملکرد سیستم آب.
- آزمون عملکرد تخلیه: اندازهگیری دبی تخلیه، بررسی یکنواختی مخلوط پس از تخلیه و کنترل زمانهای اختلاط موثر.
- نگهداری پیشگیرانه: بازههای روغنکاری، تنظیم فواصل هگا (clearance) مارپیچ و بازسازی پوششهای داخلی در صورت فرسودگی.
نکات ایمنی و کیفیت حمل بتن
- جلوگیری از جداشدگی و افت کارایی: تنظیم سرعت چرخش مناسب، استفاده از افزودنیهای نگهدارنده کارایی در مسیرهای طولانی، و کنترل دما در شرایط گرم/سرد.
- ایمنی در زمان تخلیه: تثبیت وسیله، استفاده از فاصله ایمن، و تجهیزات محافظتی برای اپراتور و محیط.
- مستندسازی تحویل: ثبت زمان بارگیری، زمان تخلیه، تعداد دورهای درام و هر تغییر در طرح مخلوط برای ردیابی کیفیت.
FAQ — پرسشها
- تفاوت عملکردی بین درامهای فولادی و درامهای با پوشش داخلی (لاینر) چیست؟
پاسخ: درام فولادی ساده دوام ساختاری بالاتری دارد ولی در محیطهای با سیمان چسبنده یا افزودنیهای خورنده، لاینرهای ضدسایش/ضدچسبندگی عمر داخلی و کیفیت تخلیه را افزایش میدهند. - چه شاخصهایی نشان میدهد درام نیاز به بازسازی داخلی دارد؟
پاسخ: کاهش یکنواختی اختلاط، افزایش زمان لازم برای تخلیه کامل، ضخامت کمتر از حد مجاز در نقاط بحرانی و مشاهده خراش عمیق یا سوراخشدگی. - چگونه نرخ از بین رفتن کارایی بتن در حملهای طولانی را کم کنیم؟
پاسخ: استفاده از افزودنیهای نگهدارنده کارایی، کنترل دما و کاهش زمان بین بارگیری و تخلیه؛ در سفرهای بسیار طولانی استفاده از سیستمهای سرمایشی/گرمایشی یا افزایش دورهای اختلاط در فواصل معین توصیه میشود. - آیا تراک میکسر باید تحت آزمونهای NDT قرار گیرد؟
پاسخ: بله؛ پس از برخورد یا بارگذاری غیرمعمول توصیه میشود جوشها و نواحی اتصال با تستهای NDT (تراکم مغناطیسی یا اولتراسونیک) بررسی شوند. - چه مستنداتی از طرف تولیدکننده یا مالک باید هنگام تحویل تراک میکسر ارائه شود؟
پاسخ: دفترچه فنی، نمودارهای سرویس، گواهیهای مواد و جوش، تاریخچه سرویس و بازرسیهای دورهای و مدارک آموزش اپراتور.
