بچینگ پلانت (ایستگاه مرکزی بتن) چیست ؟
بچینگ پلانت یا بچ پلانت دستگاهی است که مواد تشکیل دهنده بتن را مخلوط کرده و ترکیب می کند. بتن به محض آماده شدن به وسیله تراک میکسر به محل مورد نظر انتقال داده شده، در محل بتن ریزی استفاده می شود که این امر باعث صرفه جویی در زمان و هزینه می گردد.
در برخی موارد بچینگ پلانت به صورت موقت در یک پروژه بکار برده می شود نه به عنوان یک دستگاه دائمی.
در این گونه موارد محل نصب بچینگ پلانت باید نزدیک محل بتن ریزی باشد، هدف از این کار استفاده بهینه از زمان و مکان است به طوری که به سهولت بتوان از بتن ترکیب شده استفاده کرده و از هر گونه تاخیری در فرایند ساخت و ساز جلوگیری به عمل آورد.
نکات کلیدی بچینگ
هر بچینگ پلانت در صورت نیاز به یک میکسر برای ترکیب کردن مصالح، آب، سیمان و سایر ترکیبات دارد که سایز آن متناسب با پروژه در حال احداث است.
علاوه بر میکسر، هر بچینگ پلانت دارای یک فیدر توزین مصالح می باشد که برای ذخیره مصالح و توزین دقیق هر کدام از آنها به کار گرفته می شود. با استفاده از این سیستم می توانیم بتنی مستحکم و مطابق با اصول ساختمان سازی تولید کنیم.
نکته:
ساخت بتن با حجم زیاد نیاز به دستگاهی دارد که این دستگاه را بچینگ می نامند.
هر مرحله ریزش بتن یک بچ نامیده می شود و چون این دستگاه پشت سر هم بتن تولید می کند به آن بچینگ پلانت می گویند.
ایستگاه های مرکز بتن ( بچینگ پلانت ها ) در اندازه های 0/5 الی 7 متر مکعب در هر بچ ساخته می شوند. در بچینگ های جدید کارها بصورت خودکار و جداگانه صورت می گیرد و یک دستگاه بتن ساز ( بچینگ ) در هر 5 تا 7 دقیقه می تواند بچ اسمی خود را تحویل آماده کند یعنی یک بچینگ 1 متری در هر ساعت می تواند بین 60 الی 70 متر مکعب بتن را آماده نماید.
در پروژه های بزرگ مانند سدها و تونل ها و مواردی که نیاز به بتن ریزی بالایی دارند معمولاً از چند بچینگ بسته به نوع پروژه بطور همزمان استفاده می شود.

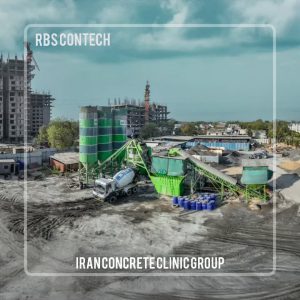

قسمت های مختلف بچینگ پلانت:
1- سیلو های سیمان: این سیلوها که سیمان در آن ذخیره می شود و بین یک تا پنج سیلو بسته به نوع و اندازه ایستگاه مرکز بتن متفاوت است.
2- منبع ذخیره آب : آب مورد نیاز هر بچ پس از اندازه گیری خودکار وارد میکسر می شود.
3- مخازن شن و ماسه: شن و ماسه مورد نیاز به تفکیک در این قسمت ذخیره می شود.
4- باسکول شن و ماسه: به مقدار مورد نیاز از هر مورد را اندازه گیری کرده و به میکسر ارسال می کند.
5- باسکول سیمان: سیمان با تیپ های مختلف در این سیلوها به طور جداگانه نگهداری می شود.
6- دیگ میکسر: مواردی چون سیمان، شن و ماسه، آب در این قسمت با یکدیگر مخلوط می شوند.
7- اتاق اپراتور: کنترل کمیتها و احجام داده شده در این قسمت توسط یک نفر اپراتور انجام می شود.
8- حلزونیهای انتقال سیمان: سیمان را از سیلوها به باسکول سیمان منتقل می کند.
9- کنتور آب: حجم آب مورد نیاز در هر بچ را اندازه گیری می کند.
همچنین شما می توانید جهت کسب مشاوره و اطلاعات تکمیلی فنی ، اجرایی و مالی با بخش فنی و مهندسی و یا فروش مجموعه کلینیک فنی و تخصصی بتن ایران ( 09120916271-88070173-02188584906 ) تماس حاصل فرمایید.
سوال 1: بچینگ یا بچینگ پلانت چیست؟
پاسخ: بچینگ پلانت (ایستگاه مرکزی بتن) مجموعهای از تجهیزات برای اندازهگیری، توزین، اختلاط و تحویل بتن است. هدف آن تولید مستمر بتن با کیفیت و مشخصات مشخص (مقاومت، اسلامپ و کارپذیری) برای پروژههای ساختمانی و عمرانی است.
سوال 2: اجزای اصلی یک بچینگ پلانت کداماند؟
پاسخ: اجزای اصلی معمولاً شامل: سیلوهای سیمان، بنهای مصالح (شن، ماسه، افزودنیها)، نقالهها (کانویِر یا باندلر)، سیستم توزین و توزینکنندهها، میکسر (درایو دار)، پمپها/پمپکنی، سامانه آب و افزودنی، سیستم کنترل اتوماتیک، و سیستم انتقال (تراک میکسر یا تسمه تخلیه).
سوال 3: انواع بچینگ پلانت از نظر محل نصب و جابجایی کداماند؟
پاسخ:
1- بچینگ ثابت (Stationary): برای تولید دائم در محل کارخانه یا پروژههای بزرگ. ظرفیت بالا و تجهیزات سنگین دارد.
2- بچینگ موبایل یا پرتابل (Mobile/Portable): برای پروژههای موقت یا سایتهایی با جابجایی نیاز؛ سریع نصب و جمع میشود، ظرفیت کمتر.
3- بچینگ کانتینری/کمپکت (Compact): فضای کوچک، اجزای فشرده و مناسب مکانهای با محدودیت محیطی.
4- بچینگ برج (Tower): طراحی عمودی برای صرفهجویی در فضا، معمولاً در فضاهای محدود یا ساختوساز شهری.
سوال 4: انواع بر اساس روش اختلاط و تولید کدام است؟
پاسخ:
مرکزی مرطوب (Central/Mix-plant wet): مخلوطکن داخل پلانت دارد و بتن آماده و تر به تِراک میکسر یا پمپ فرستاده میشود. مناسب پروژههای بزرگ و کیفیت یکنواخت.
خشک (Central/dry batching یا Transit-mix): مصالح اندازهگیری و بارگیری میشوند و اختلاط نهایی در تِراک میکسر در مسیر یا در محل انجام میشود. مناسب مسافتهای کوتاه و پروژههای با تجهیزات محدود.
بچینگ ترکیبی: ترکیب قابلیتهای دو نوع بالا برای انعطاف بیشتر.
سوال 5: انواع میکسرها و کاربرد هرکدام چیست؟
پاسخ:
میکسر دو شفت (Twin-shaft): برای بتنهای حجیم، پرکار و با زمان اختلاط کوتاه؛ پرفورمنس بالا در تولید بتن آماده با یکنواختی عالی.
میکسر درام (Drum): متداول در بچینگ موبایل و تِراک میکسرها؛ مناسب حمل و اختلاط ساده.
میکسر پن (Pan) و پلنتهای مخصوص پیشساخته: برای تولید بتن با کیفیت بالا، مخصوصاً در کارگاههای پیشساخته و موارد حساس.
سوال 6: ظرفیت بچینگها معمولا چقدر است؟
پاسخ: ظرفیتها گستردهاند؛ نمونههای رایج:
بچینگ موبایل: تقریباً 20–90 مترمکعب در ساعت.
بچینگ ثابت کوچک تا متوسط: 60–150 مترمکعب در ساعت.
بچینگ صنعتی بزرگ: تا 240 مترمکعب در ساعت و بیشتر. انتخاب براساس نیاز پروژه و زمانبندی اجرا انجام میشود.
سوال 7: تفاوت بچینگ مرکزی و بچینگ سیار در چیست و کدام مناسب پروژه من است؟
پاسخ: بچینگ مرکزی مناسب تولید پیوسته و کنترل کیفیت بالا در پروژههای بزرگ یا سفارشات بلندمدت است. بچینگ سیار مناسب پروژههای کوتاهمدت، جابهجایی مکرر یا محلهایی که نصب دائم اقتصادی نیست. انتخاب بستگی به مدت، حجم و فاصله حمل دارد.
سوال 8: دقت توزین و استانداردهای کیفی در بچینگ چگونه است؟
پاسخ: دقت توزین برای سیمان معمولاً ±1% و برای مصالح بادِرای ±2–3% مورد قبول است؛ اما مقادیر دقیق بستگی به استانداردهای داخلی و نیاز پروژه دارد. بچینگهای مدرن با کنترل اتوماتیک میتوانند دقت بالا و ثبات در طرح اختلاط را تضمین کنند.
سوال 9: کنترل افزودنیها و آب چگونه انجام میشود؟
پاسخ: سیستمهای دوزینگ الکترونیکی با پمپهای دقیق و یا پمپهای پیستونی مقدار افزودنی مایع را بر اساس وزن یا زمان تزریق میدهند. آب نیز بهصورت الکترونیکی توزین یا حجمی کنترل میشود تا نسبت آب به سیمان (W/C) دقیق حفظ شود.
سوال 10: مزایای استفاده از بچینگ پلانت چیست؟
پاسخ:
یکنواختی و کیفیت بالای بتن
تولید سریع و پیوسته و تطابق با برنامه اجرای پروژه
کاهش پرت مصالح و کنترل هزینهها
توانایی استفاده از افزودنیها و طرحهای اختلاط ویژه
کنترل مستندسازی (بچ دیتا، گزارش تولید)
سوال 11: معایب یا محدودیتهای بچینگ پلانت چیست؟
پاسخ:
نیاز به سرمایهگذاری اولیه بالا (برای بچینگ ثابت و بزرگ)
مصرف انرژی و نیاز به نیروی متخصص برای بهرهبرداری
نیاز به فضای مناسب و زیرساخت (برق، آب، جاده دسترسی)
هزینههای نگهداری و تامین قطعات یدکی
سوال 12: مسائل محیط زیستی و کنترلی که باید رعایت شوند؟
پاسخ: کنترل گرد و غبار با فیلترهای کیسهای (Bag Filter)، جمعآوری و تصفیه آب شستوشو، کاهش صدا با محفظه یا تنظیم ساعت کاری، و اخذ مجوزهای محلی برای بهرهبرداری و دفع پسماند از الزامات عمومی است.
سوال 13: چه سؤالاتی از فروشنده یا سازنده بچینگ باید بپرسم؟
پاسخ:
نوع و ظرفیت میکسر و ظرفیت تولید واقعی در ساعت
تعداد و ظرفیت سیلوهای سیمان و بنهای مصالح
دقت سیستم توزین و کنترلر مورد استفاده
نیازهای برق و مصرف انرژی و نوع موتور
زمان نصب و راهاندازی و آموزش اپراتورها
خدمات پس از فروش و تأمین قطعات یدکی
کنترل کارکرد محیطی (گرد و غبار، آبشویی) و استانداردهای ایمنی
سوال 14: نگهداری و سرویسهای معمول بچینگ چه هستند؟
پاسخ:
روزانه: پاکسازی سطوح، بررسی تسمهها، روانکاری نقاط متحرک، بررسی سطح سیلوها.
هفتگی: آزمون عملکرد توزین، بررسی نشتها، تمیزکاری مجاری مواد.
ماهانه/فصلی: بررسی دقیق الکترونیک، سرویس موتور و گیربکس، بازدید فیلترها و سیستمهای آب.
رعایت برنامه نگهداری پیشگیرانه عمر و کیفیت تولید را تضمین میکند.
سوال 15: هزینه راهاندازی و عوامل مؤثر بر قیمت بچینگ چیست؟
پاسخ: عوامل مهم شامل ظرفیت و نوع میکسر، تعداد سیلو و بنها، سیستم کنترل اتوماتیک، تجهیزات کنترلی افزودنی، هزینه نصب و فونداسیون، تجهیزات جمعآوری گرد و غبار و هزینههای راهاندازی و آموزش است. همچنین هزینه برق، زمین و مجوزها به هزینه کل اضافه میشود.
سوال 16: برای سفارش یا خرید بچینگ چه مدارکی و اطلاعاتی نیاز دارم؟
پاسخ: حجم و نرخ تولید مورد نیاز (مترمکعب/ساعت یا روزانه)، نوع بتن (معمولی، خودتراکم، سبک، سنگین)، مشخصات میکسر مطلوب، دسترسی محل (راه و برق)، مدت زمان استفاده (موقت/دائم)، و بودجه تقریبی.
سوال 17: بچینگ برای تولید انواع خاص بتن (مثل SCC یا بتن سبک) آیا نیازهای ویژه دارد؟
پاسخ: بله. بتن خودتراکم (SCC) نیاز به دقت بالا در دانهبندی، افزودنیها و کنترل ویسکوزیته دارد؛ بتن سبک ممکن است نیاز به بنها و سیلوهای جداگانه برای مصالح سبک و کنترل ویژه وزن مخصوص داشته باشد. پیشنهاد میشود طرح اختلاط و نیازها با سازنده هماهنگ شود.
سوال 18: عمر مفید یک بچینگ پلانت چقدر است؟
پاسخ: با نگهداری مناسب و سرویس دورهای، بچینگ پلانتهای با کیفیت میتوانند 15–25 سال یا بیشتر کار کنند. قطعات مصرفی و الکترونیک ممکن است نیاز به تعویض زودتر داشته باشند.
سوال 19: برای نصب بچینگ در شهر یا نواحی مسکونی چه مواردی باید رعایت شود؟
پاسخ: مجوزهای محیط زیستی، کنترل گرد و غبار، زمانبندی کاری برای کاهش مزاحمت صوتی، مسیر دسترسی و پارکینگ ماشینهای حمل بتن، و توجه به مقررات محلی از ضروریات هستند.
سوال 20: چطور کیفیت تولید بتن در بچینگ را تضمین کنیم؟
پاسخ: استفاده از سیستم کنترل اتومات، کالیبراسیون دورهای توزینها، نمونهگیری منظم و آزمون اسلامپ/مقاومت، ثبت بچ دیتا و نگهداری مستندات، و آموزش اپراتورها از اقدامات کلیدی است.
