آزمایش تعیین مقاومت کششی میلگرد: راهنمایی جامع برای مهندسان عمران

آزمایش تعیین مقاومت کششی میلگرد: راهنمایی جامع برای مهندسان عمران

میلگردها به عنوان عناصر کلیدی در سازه‌های بتنی، نقش حیاتی در تحمل تنش‌های کششی ایفا می‌کنند. یکی از مهم‌ترین آزمون‌ها برای ارزیابی کیفیت میلگرد، آزمایش کشش (Tensile Test) است که مقاومت کششی، نقطه تسلیم و ازدیاد طول آن را تعیین می‌کند.

این آزمایش نه تنها برای کنترل کیفیت تولیدکنندگان میلگرد ضروری است، بلکه در پروژه‌های ساختمانی ایران، طبق استانداردهای ملی، الزامی است. در این مطلب برای سایت‌های تخصصی عمران، ساختمان‌سازی و آزمایشگاه‌ها، به بررسی کامل فرآیند آزمایش، استانداردها و نکات اجرایی می‌پردازیم. این مقاله بر اساس استانداردهای ISIRI 3132 (میلگردهای فولادی) و ASTM A370 (آزمون کشش) تهیه شده و راهنمایی عملی برای ناظران و مهندسان ارائه می‌دهد.

اهمیت آزمایش مقاومت کششی میلگرد

میلگردها در بتن، تنش‌های کششی را که بتن به تنهایی ضعیف است، تحمل می‌کنند. مقاومت کششی ناکافی می‌تواند منجر به شکست سازه، به ویژه در زلزله‌های ایران (مانند زلزله کرمانشاه)، شود. طبق آمار، بیش از ۲۰% مشکلات سازه‌ای به دلیل کیفیت پایین میلگرد است.

اهمیت این آزمایش:

کنترل کیفیت: تعیین مقاومت نهایی (f_u)، نقطه تسلیم (f_y) و ازدیاد طول (ductility) برای جلوگیری از شکست ترد.
رعایت آیین‌نامه‌ها: آبا-۲ و مقررات ملی ساختمان (مبحث ۹) الزام می‌کنند که میلگردها آزمون شوند.
بهینه‌سازی طراحی: در نرم‌افزارهایی مانند ETABS، مقادیر آزمون مبنای محاسبات هستند.
کاربرد در ایران: با توجه به تولید داخلی (مانند ذوب‌آهن اصفهان)، آزمون منظم برای صادرات و پروژه‌های بزرگ مانند سدسازی حیاتی است.

انواع میلگرد ایرانی: A1 (نرم، تسلیم ۲۴۰ MPa)، A2 (نیمه‌سخت، ۳۴۰ MPa)، A3 (سخت، ۴۰۰ MPa) و A4 (با دنده‌های طولی، ۵۲۰ MPa).

فرآیند آزمایش تعیین مقاومت کششی

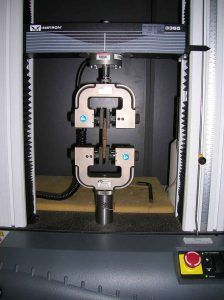

آزمایش کشش با دستگاه Universal Testing Machine (UTM) انجام می‌شود و شامل مراحل زیر است. نمونه‌ها از میلگردهای تولیدشده بریده می‌شوند (طول کل ۵۰ cm، قسمت اندازه‌گیری ۲۵-۵۰ cm بسته به قطر).

مراحل گام‌به‌گام:

۱. آماده‌سازی نمونه:

میلگرد را به طول استاندارد (طبق ISIRI 3132: ۵d + ۲۰۰ mm، که d قطر است) برش دهید.
انتها را با دستگاه گردکننده صاف کنید تا در فک دستگاه قرار گیرد.
قطر را در ۳ نقطه اندازه‌گیری کنید (دقت ۰.۰۱ mm) و سطح مقطع (A = πd²/۴) محاسبه کنید.

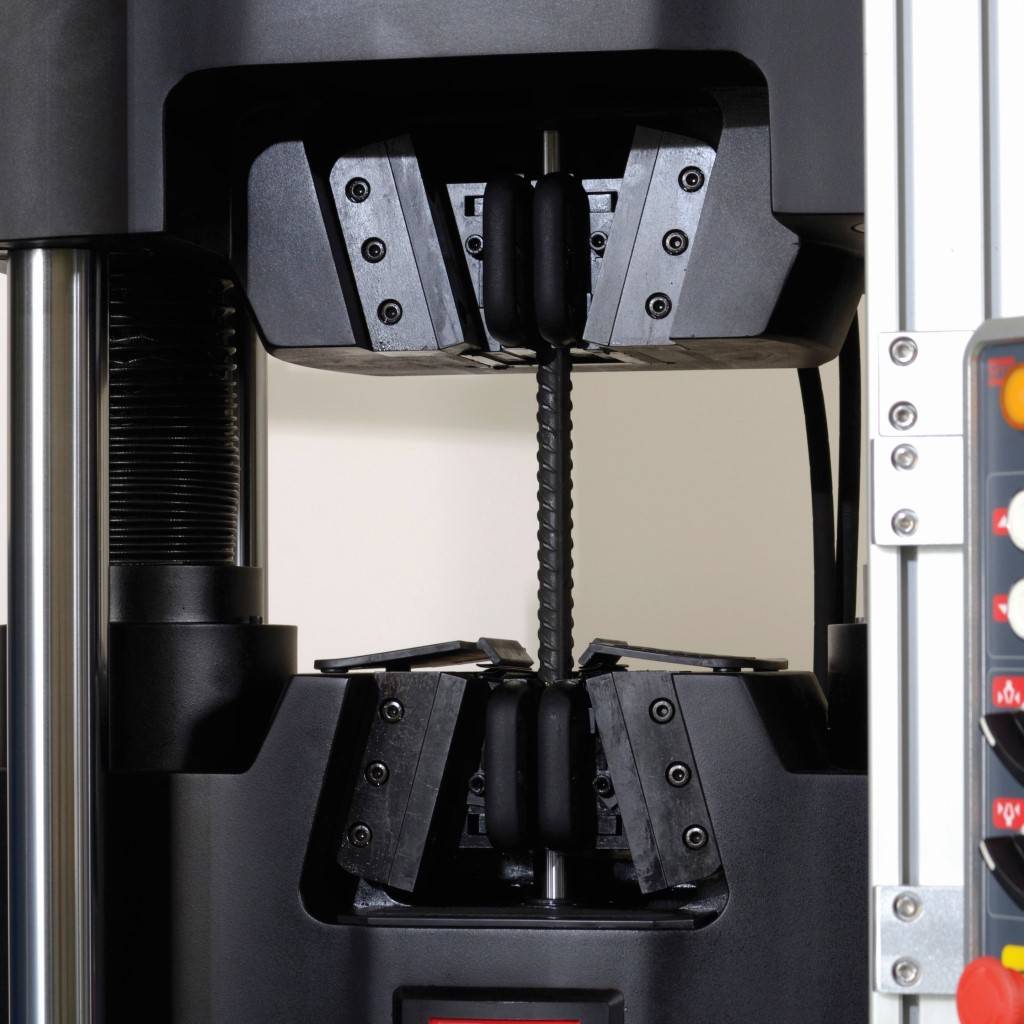

۲. نصب در دستگاه:

دستگاه UTM را کالیبره کنید (ظرفیت ۱۰۰-۵۰۰ kN).
نمونه را در فک‌های هیدرولیک یا مکانیکی قرار دهید، بدون خمش یا آسیب.
سرعت بارگذاری: ۵-۲۰ mm/min (برای میلگردهای ساختمانی، ۱۰ mm/min).

۳. اعمال بار و ثبت داده‌ها:

بار کششی تدریجی اعمال کنید تا نقطه تسلیم (شروع پلاستیک) برسد.
منحنی تنش-کرنش ثبت شود: تنش (σ = F/A)، کرنش (ε = ΔL/L).
نقاط کلیدی:
نقطه تسلیم (Yield Strength, f_y): جایی که تنش ثابت می‌ماند و کرنش افزایش می‌یابد (۰.۲% offset برای میلگردهای سخت).
مقاومت نهایی (Ultimate Tensile Strength, f_u): حداکثر تنش قبل از شکست.
ازدیاد طول (Elongation): درصد افزایش طول تا شکست (حداقل ۱۴% برای A2).

۴. شکست و تحلیل:

پس از شکست، ازدیاد طول را اندازه‌گیری کنید (با گیره یا میکرومتر).
محاسبات: f_y ≥ ۸۵% f_u (برای ductility)، و نسبت f_y/f_u ≤ ۱.۲۵.
گزارش: شامل منحنی، مقادیر و عکس نمونه شکسته.

زمان تقریبی: ۱۵-۳۰ دقیقه برای هر نمونه. حداقل ۳ نمونه برای میانگین‌گیری.

تجهیزات مورد نیاز:

دستگاه UTM با سنسور جابجایی.
کالیپر دیجیتال، ترازو و نرم‌افزار ثبت داده (مانند LabVIEW).
در ایران، آزمایشگاه‌های معتبر مانند مرکز تحقیقات راه، مسکن و شهرسازی.

استانداردها و مقادیر حد آهی برای میلگرد ایرانی

استاندارد ISIRI 3132 مقادیر حد آهی را مشخص می‌کند. ACI 318 و Eurocode 2 نیز مشابه‌اند، اما با تأکید بر ductility در زلزله.

جدول مقادیر استاندارد مقاومت کششی میلگرد (بر اساس ISIRI 3132، ۱۴۰۰):

نوع میلگرد | قطر (mm) | نقطه تسلیم (f_y, MPa) | مقاومت نهایی (f_u, MPa) | ازدیاد طول حداقل (%) | کاربرد اصلی
A1 (نرم) | ۶-۴۰ | ۲۴۰ (min) | ۳۶۰ (min) | ۲۷ | سازه‌های ساده، غیرزلزله‌ای
A2 (نیمه‌سخت) | ۸-۵۰ | ۳۴۰ (min) | ۵۰۰ (min) | ۲۰ | ساختمان‌های متوسط، پل‌ها
A3 (سخت) | ۱۰-۴۰ | ۴۰۰ (min) | ۶۰۰ (min) | ۱۴ | سازه‌های زلزله‌خیز، سدها
A4 (جوشی) | ۱۰-۳۲ | ۵۲۰ (min) | ۶۰۰-۷۵۰ (min) | ۱۰ | بتن‌های پیش‌تنیده

نکات استاندارد:

آزمون برای هر ۱۰۰ تن تولید الزامی است.
اگر f_y کمتر از حد باشد، محموله رد می‌شود.
در آبا-۲، برای مناطق لرزه‌خیز (مانند تهران)، A3 یا A4 با ductility بالا الزامی است.
تست خمش (Bend Test) مکمل کشش است تا ductility چک شود.

نکات اجرایی و چالش‌ها در ایران

چالش‌ها: میلگردهای تقلبی (با f_y پایین) یا خوردگی در انبار. راه‌حل: آزمون میدانی با دستگاه‌های پرتابل (مانند Tensile Tester دستی).
ترکیب با بتن: مقاومت میلگرد باید با بتن (f_c ≥ ۲۵ MPa) همخوانی داشته باشد. استفاده از افزودنی‌های بتن مانند Dezocrete N 540 فوق روان کننده نفتالینی از کلینیک بتن ایران، بتن را برای چسبندگی بهتر به میلگرد آماده می‌کند.

هزینه: آزمون در آزمایشگاه خصوصی ۵۰۰,۰۰۰-۱ میلیون تومان برای هر نمونه (۱۴۰۳).
توصیه: در پروژه‌ها، گواهی آزمون از تولیدکننده بگیرید و آزمون مستقل انجام دهید. برای میلگردهای حرارتی (مانند A4)، آزمون حرارتی پیش از کشش ضروری است.

در پروژه‌های ایرانی مانند برج میلاد، آزمون‌های منظم میلگردها ایمنی را تضمین کرده است.

نتیجه‌گیری – آزمایش تعیین مقاومت کششی میلگرد: راهنمایی جامع برای مهندسان عمران

آزمایش مقاومت کششی میلگرد، پایه‌ای برای ایمنی و دوام سازه‌های بتنی است و با رعایت استانداردها، می‌توان از ریسک‌های شکست جلوگیری کرد. در ایران، با تمرکز بر تولید داخلی، این آزمون نقش کلیدی در پیشرفت صنعت ساختمان دارد. برای اطلاعات بیشتر، به استانداردهای ISIRI مراجعه کنید یا با آزمایشگاه‌های معتبر مشورت نمایید.

آزمایش تعیین مقاومت کششی میلگرد

پرسش و پاسخ‌های متداول – آزمایش تعیین مقاومت کششی میلگرد: راهنمایی جامع برای مهندسان عمران

سؤال ۱: آزمایش مقاومت کششی میلگرد چیست و چرا انجام می‌شود؟

پاسخ: آزمایش کشش (Tensile Test) یک آزمون مکانیکی است که با اعمال نیروی کششی تدریجی به نمونه میلگرد، مقاومت نهایی (f_u)، نقطه تسلیم (f_y) و ازدیاد طول (ductility) را اندازه‌گیری می‌کند. دلیل: کنترل کیفیت برای جلوگیری از شکست سازه در تنش‌های کششی، به ویژه در زلزله‌های ایران. طبق ISIRI 3132، هر ۱۰۰ تن میلگرد باید آزمون شود. بدون آن، ریسک شکست ترد (مانند پلاسکو) افزایش می‌یابد. آزمون با دستگاه UTM انجام می‌شود و ۱۵-۳۰ دقیقه طول می‌کشد.

سؤال ۲: نحوه انجام آزمایش کشش میلگرد گام به گام چطور است؟

پاسخ: ۱) برش نمونه به طول ۵d + ۲۰۰ mm (d=قطر). ۲) اندازه‌گیری قطر و سطح مقطع (A=πd²/۴). ۳) نصب در فک‌های دستگاه UTM و اعمال بار با سرعت ۱۰ mm/min. ۴) ثبت منحنی تنش-کرنش تا شکست. ۵) محاسبه f_y (نقطه تسلیم، مثلاً ۴۰۰ MPa برای A3) و ازدیاد طول (حداقل ۱۴%). مراحل بر اساس ASTM A370 است. نکته: انتهای نمونه را گرد کنید تا فک آسیب نزند. در ایران، آزمایشگاه‌های دانشگاهی یا مرکز تحقیقات ساختمان این کار را انجام می‌دهند.

سؤال ۳: استانداردهای مقاومت کششی میلگرد در ایران چیست؟

پاسخ: استاندارد اصلی ISIRI 3132: برای A1 (f_y=۲۴۰ MPa min، f_u=۳۶۰ MPa)، A2 (۳۴۰/۵۰۰)، A3 (۴۰۰/۶۰۰) و A4 (۵۲۰/۶۰۰-۷۵۰). آبا-۲ (مبحث ۹) الزام می‌کند f_y ≥ ۸۵% f_u برای ductility. ACI 318 مشابه است اما تأکید بر زلزله دارد. در مناطق لرزه‌خیز (مانند تهران)، A3 یا A4 با ازدیاد طول ≥۱۴% الزامی است. آزمون خمش مکمل است. اگر کمتر از حد، محموله رد می‌شود.

سؤال ۴: دستگاه آزمایش مقاومت کششی میلگرد چیست و چقدر هزینه دارد؟

پاسخ: دستگاه Universal Testing Machine (UTM) با ظرفیت ۱۰۰-۵۰۰ kN، سنسور جابجایی و نرم‌افزار ثبت منحنی. برندهای رایج: Instron یا Zwick. هزینه خرید: ۲۰۰-۵۰۰ میلیون تومان (برای مدل‌های صنعتی). در ایران، آزمایشگاه‌ها از مدل‌های چینی یا اروپایی استفاده می‌کنند. هزینه آزمون هر نمونه: ۵۰۰,۰۰۰-۱ میلیون تومان (۱۴۰۳). برای پروژه‌های کوچک، دستگاه‌های پرتابل (مانند Rebar Tensile Tester) حدود ۵۰ میلیون تومان.

سؤال ۵: نقطه تسلیم میلگرد چقدر باید باشد و چگونه اندازه‌گیری می‌شود؟

پاسخ: نقطه تسلیم (f_y) جایی است که میلگرد از حالت الاستیک به پلاستیک می‌رود (بدون بازگشت). مقادیر: ۲۴۰ MPa برای A1، ۴۰۰ MPa برای A3. اندازه‌گیری: با روش ۰.۲% offset (خط موازی با الاستیک تا ۰.۲% کرنش) یا برای میلگردهای نرم، افت تنش. طبق ISIRI، f_y باید حداقل حد باشد. در بتن، f_y بتن (حدود ۳ MPa) را نادیده بگیرید؛ تمرکز روی میلگرد است. اگر پایین، میلگرد تقلبی است.

سؤال ۶: تفاوت مقاومت کششی میلگرد A2 و A3 چیست؟

پاسخ: A2 (نیمه‌سخت): f_y=۳۴۰ MPa، f_u=۵۰۰ MPa، ازدیاد طول=۲۰% – مناسب ساختمان‌های متوسط و پل‌ها. A3 (سخت): f_y=۴۰۰ MPa، f_u=۶۰۰ MPa، ازدیاد طول=۱۴% – برای سازه‌های زلزله‌خیز مانند برج‌ها. A3 ductility کمتری دارد اما مقاومت بالاتری برای تنش‌های بالا. در ایران (ذوب‌آهن)، A3 ۳۰% ارزان‌تر از A4 است. انتخاب: بر اساس آیین‌نامه، A3 برای ۷۰% پروژه‌های شهری.

سؤال ۷: هزینه آزمایش مقاومت کششی میلگرد چقدر است و کجا انجام دهیم؟

پاسخ: هزینه هر نمونه: ۵۰۰,۰۰۰-۱.۵ میلیون تومان (بسته به قطر و تعداد، ۱۴۰۳). عوامل: آزمایشگاه خصوصی (ارزان‌تر) یا دولتی (معتبرتر). مکان‌ها: مرکز تحقیقات راه، مسکن و شهرسازی (تهران)، آزمایشگاه‌های دانشگاه شریف یا امیرکبیر، یا شرکت‌های خصوصی مانند بتن‌آزما. برای پروژه‌های بزرگ، آزمون میدانی با دستگاه‌های دستی ۲۰۰,۰۰۰ تومان. توصیه: گواهی از تولیدکننده بگیرید و آزمون مستقل انجام دهید.

سؤال ۸: اگر مقاومت کششی میلگرد کمتر از حد استاندارد باشد، چه کنیم؟

پاسخ: ابتدا علت را بررسی کنید (تقلبی بودن، خوردگی یا حرارت نادرست). اقدامات: ۱) رد محموله و شکایت از تأمین‌کننده. ۲) آزمون مجدد ۳ نمونه. ۳) جایگزینی با میلگرد معتبر (مانند A3 از فولاد مبارکه). طبق آبا-۲، استفاده از میلگرد ضعیف ممنوع است و جریمه دارد. در بتن، افزودنی‌های چسبندگی مانند Betocrete CQ افزودنی مقاوم خوردگی از کلینیک بتن ایران می‌تواند جبران کند، اما جایگزینی بهترین راه است.

سؤال ۹: آزمون کشش و آزمون خمش میلگرد چه تفاوتی دارد؟

پاسخ: آزمون کشش: اعمال نیروی مستقیم برای f_y و f_u (تمرکز روی مقاومت کششی). آزمون خمش (Bend Test): خم کردن ۱۸۰ درجه برای چک ductility و ترک (طبق ISIRI 3132، شعاع خمش ۳d). کشش کلی است، خمش برای تشخیص نقص‌های داخلی. هر دو الزامی: کشش برای قدرت، خمش برای انعطاف. در ایران، برای A4 جوشی، هر دو با آزمون کشش حرارتی ترکیب می‌شوند. زمان خمش: ۵ دقیقه، ارزان‌تر (۳۰۰,۰۰۰ تومان).

سؤال ۱۰: فرمول محاسبه تنش کششی میلگرد چیست؟

پاسخ: تنش کششی (σ) = نیروی کششی (F) / سطح مقطع (A)، که A=πd²/۴. مثلاً برای F=۲۰۰ kN و d=۱۶ mm (A≈۲۰۱ mm²)، σ=۹۹۴ MPa. نقطه تسلیم: σ_y = F_y / A. ازدیاد طول: ε = (L_final – L_initial) / L_initial × ۱۰۰%. منحنی تنش-کرنش در نرم‌افزار Excel مدل‌سازی می‌شود. طبق ACI، برای طراحی، f_y را با ضریب ایمنی ۰.۹ استفاده کنید. برای بتن، تنش کششی بتن (f_ct) جداگانه محاسبه می‌شود (حدود ۲-۳ MPa).

نتیجه‌گیری – آزمایش تعیین مقاومت کششی میلگرد: راهنمایی جامع برای مهندسان عمران

سؤال رایج | پاسخ خلاصه | استاندارد مرتبط |
نقطه تسلیم | ۲۴۰-۵۲۰ MPa بسته به نوع | ISIRI 3132 |
نحوه آزمون | برش، نصب UTM، بارگذاری | ASTM A370 |
هزینه | ۵۰۰k-۱m تومان/نمونه | آزمایشگاه‌های ایران |
