# ارتفاع مجاز بتنریزی طبق آییننامهها | ارتفاع بتنریزی در هر مرحله و ارتفاع رهاسازی بتن
در اجرای سازههای بتنی، رعایت اصول صحیح بتنریزی یکی از مهمترین عوامل در دستیابی به مقاومت و دوام مطلوب بتن است. یکی از نکات کلیدی در این فرآیند، **کنترل ارتفاع بتنریزی و ارتفاع رهاسازی بتن** است. اگر بتن از ارتفاع زیاد رها شود یا در لایههای ضخیم بتنریزی گردد، ممکن است مشکلاتی مانند **جداشدگی سنگدانهها، ایجاد حفره و کاهش مقاومت بتن** به وجود آید.
به همین دلیل در **آییننامههای ملی ایران و استانداردهای بینالمللی بتن** محدودیتهایی برای ارتفاع رهاسازی بتن و ضخامت هر لایه بتنریزی تعیین شده است. در این مقاله از گروه کلینیک بتن ایران به بررسی این موارد بر اساس منابع معتبر مهندسی میپردازیم.
# ارتفاع رهاسازی بتن چیست؟
ارتفاع رهاسازی بتن به فاصلهای گفته میشود که **بتن از محل خروج (مانند ناودان تراک میکسر، پمپ بتن یا باکت) تا سطح محل بتنریزی سقوط میکند**.
اگر بتن از ارتفاع زیاد رها شود، سرعت برخورد آن افزایش یافته و باعث مشکلات زیر میشود:
– جداشدگی سنگدانهها
– تهنشینی سنگدانههای درشت
– ایجاد حفره و کرموشدگی
– کاهش یکنواختی بتن
– کاهش مقاومت نهایی بتن
به همین دلیل کنترل ارتفاع رهاسازی بتن اهمیت زیادی دارد.
# ارتفاع مجاز رهاسازی بتن طبق آییننامهها
طبق **مبحث نهم مقررات ملی ساختمان، آییننامه ACI 304 و نشریات فنی بتن**، حداکثر ارتفاع مجاز سقوط آزاد بتن معمولاً به صورت زیر توصیه میشود:
**حداکثر ارتفاع رهاسازی بتن: حدود 1.5 متر**
در صورتی که ارتفاع بیشتر باشد باید از تجهیزات مناسب استفاده شود، مانند:
– لوله ترمی (Tremie)
– شوت یا ناودان
– قیف هدایت بتن
– لولههای پمپ بتن
این تجهیزات باعث هدایت بتن به محل مورد نظر بدون ایجاد جداشدگی میشوند.
# ارتفاع بتنریزی در هر مرحله (ضخامت لایه بتن)
در بتنریزی سازهها، بتن معمولاً به صورت **لایههای متوالی** اجرا میشود. ضخامت هر لایه باید به گونهای باشد که ویبراتور بتواند بتن را به خوبی متراکم کند.
طبق توصیه آییننامهها و منابع اجرایی بتن:
**ضخامت هر لایه بتن معمولاً بین 30 تا 50 سانتیمتر در نظر گرفته میشود.**
در برخی منابع نیز ذکر شده است که ضخامت لایه نباید بیشتر از **طول مؤثر ویبراتور** باشد.
# ارتفاع بتنریزی در سازههای مختلف
بتنریزی ستونها
در ستونها به دلیل ارتفاع زیاد قالب، بتنریزی باید به صورت مرحلهای انجام شود.
مقادیر معمول:
– ارتفاع هر مرحله بتنریزی: حدود **40 تا 60 سانتیمتر**
– حداکثر ارتفاع سقوط بتن: **1.5 متر**
در ستونهای بلند معمولاً از **قیف بتنریزی یا لوله هدایت بتن** استفاده میشود.

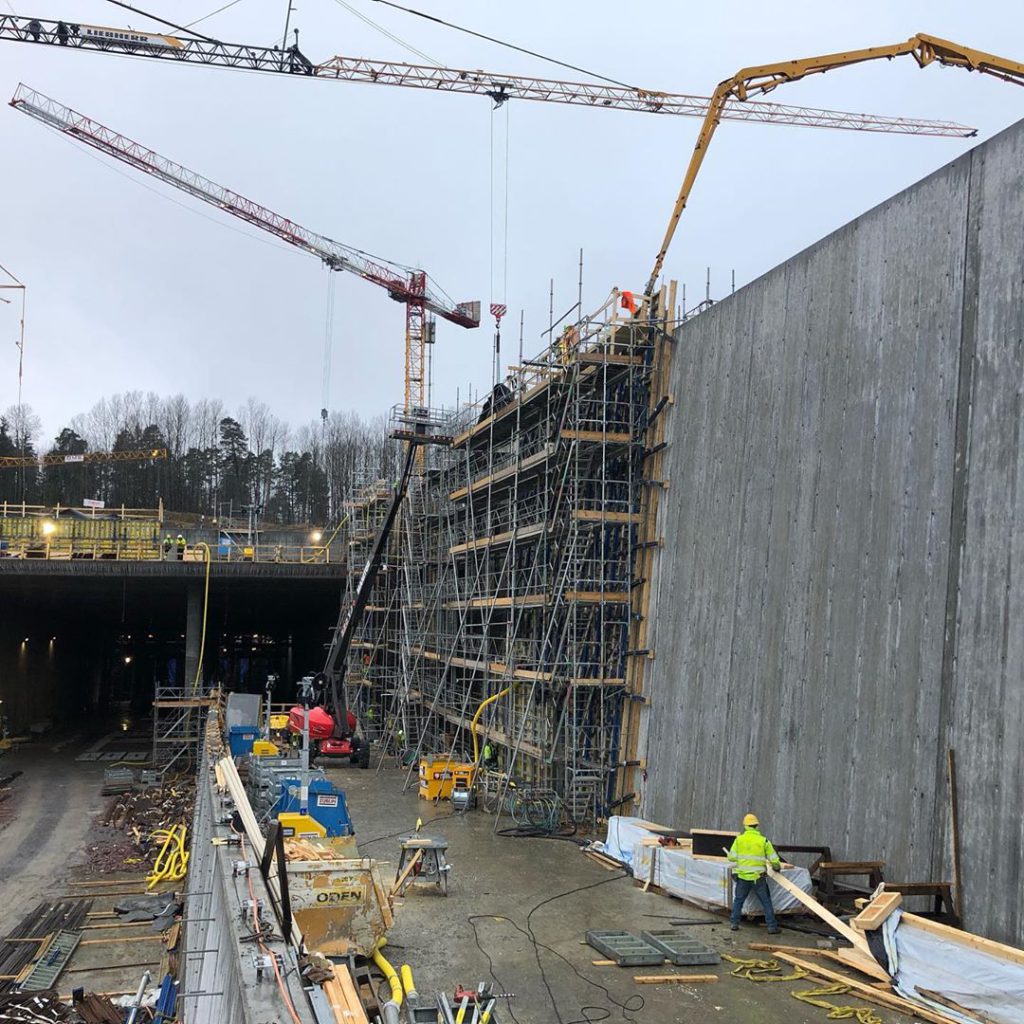

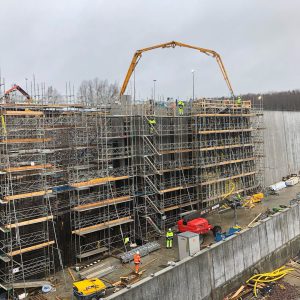

بتنریزی دیوارهای بتنی
در دیوارها نیز بتنریزی باید به صورت لایهای انجام شود تا تراکم بتن به خوبی انجام گیرد.
مقادیر پیشنهادی:
– ضخامت هر لایه: **30 تا 50 سانتیمتر**
– فاصله زمانی بین لایهها: باید به گونهای باشد که بتن قبلی هنوز در حالت خمیری باشد.

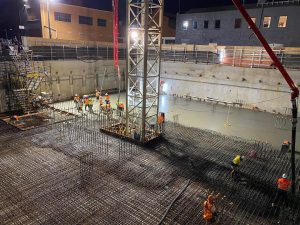

بتنریزی فونداسیون
در فونداسیونها معمولاً ضخامت بتن زیاد است، اما بتنریزی همچنان باید به صورت لایهای انجام شود.
مقادیر معمول:
– ضخامت هر لایه: **40 تا 50 سانتیمتر**
– استفاده از ویبراتور برای تراکم کامل بتن ضروری است.
بتنریزی دال و سقف
در دالهای بتنی و سقفها معمولاً ضخامت بتن کم است، بنابراین بتنریزی معمولاً در یک مرحله انجام میشود.
اما باید دقت شود که:
– بتن به صورت یکنواخت پخش شود
– ویبره مناسب انجام شود
– از تجمع بتن در یک نقطه جلوگیری شود
# روشهای کنترل ارتفاع رهاسازی بتن
برای جلوگیری از سقوط بتن از ارتفاع زیاد، از تجهیزات زیر استفاده میشود:
– لوله هدایت بتن
– ناودان (Chute)
– قیف بتنریزی
– پمپ بتن
– لوله ترمی برای بتنریزی در عمق
استفاده از این تجهیزات باعث میشود بتن **بدون جداشدگی و با یکنواختی مناسب** در قالب قرار گیرد.
# مشکلات ناشی از رعایت نکردن ارتفاع مجاز بتنریزی
در صورتی که ارتفاع بتنریزی کنترل نشود، ممکن است مشکلات زیر ایجاد شود:
– جداشدگی سنگدانهها
– ایجاد کرموشدگی
– کاهش مقاومت بتن
– ایجاد حفره در بتن
– کاهش دوام سازه
– ایجاد ترک در بتن
این مشکلات میتوانند کیفیت نهایی سازه بتنی را به شدت کاهش دهند.
# نکات مهم در اجرای صحیح بتنریزی
برای اجرای اصولی بتنریزی رعایت نکات زیر ضروری است:
– کنترل ارتفاع رهاسازی بتن
– بتنریزی به صورت لایهای
– استفاده از ویبراتور مناسب
– جلوگیری از ایجاد درز سرد
– استفاده از تجهیزات هدایت بتن در ارتفاع زیاد
– برنامهریزی مناسب بتنریزی
# جمعبندی – کلینیک بتن ایران
کنترل **ارتفاع رهاسازی بتن و ضخامت هر لایه بتنریزی** یکی از اصول مهم در اجرای سازههای بتنی است. طبق آییننامههای معتبر مانند **ACI و مقررات ملی ساختمان ایران**، حداکثر ارتفاع سقوط آزاد بتن معمولاً حدود **1.5 متر** در نظر گرفته میشود و ضخامت هر لایه بتنریزی معمولاً بین **30 تا 50 سانتیمتر** است.
رعایت این اصول باعث جلوگیری از جداشدگی بتن، افزایش مقاومت سازه و بهبود کیفیت اجرای بتنریزی خواهد شد.
20 سوال متداول درباره ارتفاع بتنریزی
1. ارتفاع بتنریزی چیست؟
ارتفاع بتنریزی به فاصله سقوط بتن از محل تخلیه تا سطح نهایی بتن گفته میشود.
2. حداکثر ارتفاع مجاز رهاسازی بتن چقدر است؟
طبق آییننامهها معمولاً حداکثر ارتفاع سقوط آزاد بتن حدود 1.5 متر در نظر گرفته میشود.
3. چرا کنترل ارتفاع بتنریزی اهمیت دارد؟
زیرا سقوط بتن از ارتفاع زیاد باعث جداشدگی سنگدانهها و کاهش کیفیت بتن میشود.
4. جداشدگی بتن چیست؟
جداشدگی زمانی رخ میدهد که سنگدانههای درشت از ملات سیمان جدا شوند و بتن یکنواختی خود را از دست بدهد.
5. اگر ارتفاع سقوط بتن زیاد باشد چه مشکلی ایجاد میشود؟
ممکن است کرموشدگی، کاهش مقاومت و ایجاد حفره در بتن به وجود آید.
6. ضخامت هر لایه بتنریزی چقدر باید باشد؟
معمولاً ضخامت هر لایه بتن بین 30 تا 50 سانتیمتر در نظر گرفته میشود.
7. آیا ارتفاع بتنریزی در ستون با سقف متفاوت است؟
بله، در ستونها به دلیل ارتفاع زیاد قالب باید بتنریزی مرحلهای انجام شود.
8. در ستونهای بلند چگونه بتنریزی انجام میشود؟
معمولاً از قیف، شوت یا لوله هدایت بتن برای کاهش ارتفاع سقوط استفاده میشود.
9. ارتفاع مجاز بتنریزی طبق ACI چقدر است؟
ACI معمولاً حداکثر ارتفاع سقوط آزاد بتن را حدود 1.5 متر توصیه میکند.
10. آیا استفاده از ویبراتور در بتنریزی ضروری است؟
بله، ویبره مناسب باعث خروج هوای اضافی و تراکم کامل بتن میشود.
11. اگر ضخامت لایه بتن زیاد باشد چه اتفاقی میافتد؟
ویبراتور نمیتواند بتن را به خوبی متراکم کند و احتمال ایجاد حفره افزایش مییابد.
12. در بتنریزی فونداسیون ضخامت هر لایه چقدر است؟
معمولاً بین 40 تا 50 سانتیمتر اجرا میشود.
13. آیا میتوان بتن را مستقیماً از باکت در ارتفاع زیاد تخلیه کرد؟
خیر، در ارتفاع زیاد باید از لوله یا تجهیزات هدایت بتن استفاده شود.
14. درز سرد بتن چیست؟
اگر فاصله زمانی بین دو مرحله بتنریزی زیاد شود، اتصال مناسب بین لایهها ایجاد نشده و درز سرد به وجود میآید.
15. ارتفاع بتنریزی چه تأثیری بر مقاومت بتن دارد؟
رعایت نکردن ارتفاع مجاز میتواند باعث کاهش مقاومت و دوام بتن شود.
16. بهترین روش برای بتنریزی دیوارهای بلند چیست؟
بتنریزی لایهای همراه با استفاده از لوله هدایت و ویبراتور مناسب بهترین روش است.
17. آیا نوع بتن در ارتفاع مجاز بتنریزی تأثیر دارد؟
بله، بتنهای روان یا خودتراکم رفتار متفاوتی نسبت به بتن معمولی دارند.
18. لوله ترمی چیست؟
لوله ترمی وسیلهای برای انتقال بتن در بتنریزیهای عمیق یا زیر آب است که از جداشدگی بتن جلوگیری میکند.
19. آیا ارتفاع زیاد بتنریزی باعث ترک خوردگی میشود؟
بله، بتنریزی غیراصولی میتواند موجب ضعف موضعی و ترک در بتن شود.
20. مهمترین نکته در بتنریزی صحیح چیست؟
کنترل ارتفاع سقوط بتن، اجرای لایهای و ویبره مناسب مهمترین اصول بتنریزی استاندارد هستند.
