طول اورلب (وصله) میلگرد در ستون — ضوابط، محاسبه — گروه کلینیک بتن ایران

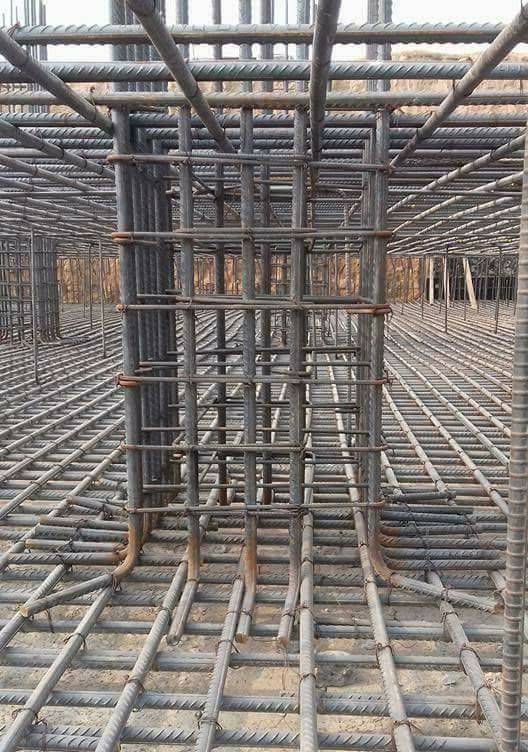

چرا اورلب در ستون مهم است؟
اورلب (طول وصله میلگرد — lap splice length) در ستون نقشی کلیدی در انتقال نیروی محوری و برشی بین آرماتورها دارد. وصله صحیح تضمینکننده پیوستگی ساختاری، جلوگیری از تمرکز تنش و تضمین رفتار مطلوب عضو تحت بارهای محوری و زلزله است.
استانداردها و مراجع مرجع
ACI 318: ضوابط محاسبه طول وصله برای ستونها، با توجه به حالت بار (فشاری/کششی)، نوع آرماتور و ضرایب تعدیلی.
Eurocode 2 (EN 1992): فرمول مبتنی بر مقاومت چسبندگی τbd و ضریب λ برای طول اسمی l0 و اصلاحات مربوط به شرایط ستون.
استاندارد ملی ایران و مبحث نهم: دستورالعملهای تطبیقی با شرایط محلی و مصالح.
منابع تکمیلی: BS و آییننامههای لرزهای برای جزئیات افزایش طول در مناطق زلزلهخیز.
قاعده کلی و فرمولهای متداول برای ستون
بیان برحسب قطر میلگرد (db): طول اورلب معمولاً بین 30·db تا 50·db برای شرایط فشاری و تا 40·db یا بیشتر برای شرایط کششی، با توجه به آییننامه و شرایط.
ACI: اورلب در ستون (فشاری) میتواند کوتاهتر از اورلب کششی باشد؛ مقادیر مرجع در شرایط معمولی حوالی 40·db است و ضرایب اصلاح بر اساس پوشش، تراکم و وضعیت خم اعمال میشود.
Eurocode 2: l0 = (λ·σsd)/(4·τbd)·db و سپس اعمال ضریبهای اصلاحی مرتبط با وضعیت ستون (محوری/غیرمحوری، لرزهای).
عوامل مؤثر در تعیین طول وصله ستون
حالت بار: فشاری، کششی یا ترکیبی (اورلب کششی طولانیتر).
پوشش بتن و تراکم آرماتورها: پوشش ناکافی یا تراکم زیاد نیاز به افزایش طول دارد.
کیفیت بتن (مقاومت و نوع): بتن با چسبندگی کمتر یا بتن سبک طول بیشتری نیاز دارد.
وضعیت سطح میلگرد (زنگ، آلودگی)، وجود خاموت و جزئیات لرزهای.
شرایط اجرایی و دسترسی: در فضاهای محدود یا برای کاهش طول وصله، وصله مکانیکی پیشنهاد میشود.
محاسبه و روش اجرایی پیشنهادی (گامبهگام)
تعیین خواص: قطر میلگرد (db)، مقاومت طراحی بتن (f’c یا fcd)، نوع آرماتور و حالت بار ستون.
انتخاب روش آئینی: فرمول ACI یا Eurocode را بهکار ببرید و ضریبهای اصلاحی (پوشش، تراکم، خم) را اعمال کنید.
کنترل حداقلها: حداقل طول وصله برحسب آییننامه و حداقل پوشش رعایت شود.
اگر شرایط بحرانی (زلزله، بارگذاری چرخهای، دسترسی محدود) وجود دارد: از وصله مکانیکی یا افزایش طول اورلب استفاده کنید.
مستندسازی: نقشه وصلهها، طولها و موقعیتها در نقشه اجرایی و کنترل در حین اجرا.
نمونه جدول مرجع تقریبی برای ستون (شرایط معمولی — تقریبی)
میلگرد 12 mm: اورلب فشاری ≈ 30·db → ≈ 360 mm
میلگرد 16 mm: اورلب فشاری ≈ 35·db → ≈ 560 mm
میلگرد 20 mm: اورلب فشاری ≈ 35·db → ≈ 700 mm
(تذکر: این مقادیر تقریبیاند؛ حتماً با محاسبات آییننامهای و شرایط پروژه تطبیق دهید.)
تحلیل نتایج و روش آزمون/کنترل کیفیت (خدمات تحلیلی)
نمونهبرداری میدانی: بررسی وضعیت وصلهها، اندازهگیری طولهای اجراشده، کنترل پوشش و تراکم.
آزمونهای میدانی: pull-out یا آزمون کشش در مواقع لازم برای ارزیابی چسبندگی واقعی در ستون.
تحلیل آماری: محاسبه میانگین طول مورد نیاز، انحراف معیار، مقایسه با مقادیر آئینی و تعیین علل اختلاف (نظیر کاهش پوشش، زنگزدگی، ماسهبندی بتن).
پیشنهادات اصلاحی: افزایش طول وصله، استفاده از وصله مکانیکی در نقاط بحرانی، تمیزکاری میلگردها، افزایش پوشش یا افزودن خاموتهای کمکی.
طول اورلب در ستون چیست و چرا با تیر فرق دارد؟
اورلب در ستون برای انتقال نیروهای محوری و لنگر بین آرماتورهاست. معمولاً در ستونهای تحت فشار میتوان از اورلب کوتاهتری نسبت به نواحی کششی استفاده کرد، ولی در مناطق لرزهای یا هنگام داشتن بار کششی قابل توجه باید طول را افزایش داد یا از وصله مکانیکی بهره برد.
آیا میتوان اورلب ستون را کوتاه کرد؟
فقط در شرایط خاص و با استفاده از وصله مکانیکی تأییدشده یا جزئیات آییننامهای؛ هر تغییر باید با محاسب سازه و مطابق استاندارد انجام شود.
در ستونهای کوتاه و پرآرماتور چه باید کرد؟
تراکم آرماتور باعث کاهش دسترسی بتن و چسبندگی میشود؛ در این حالت افزایش طول اورلب یا استفاده از وصله مکانیکی توصیه میشود.
چگونه در کارگاه از اجرای صحیح اورلب ستون اطمینان حاصل کنیم؟
کنترل چشمی، اندازهگیری طول وصله، کنترل پوشش بتن، ثبت و مستندسازی و در صورت نیاز انجام آزمونهای pull-out.
در مناطق زلزلهخیز چه نکاتی ویژه داریم؟
افزایش طول وصله، استفاده از وصله مکانیکی در نقاط بحرانی، رعایت جزئیات خاموت و پیروی از ضوابط لرزهای آییننامهها الزامی است.

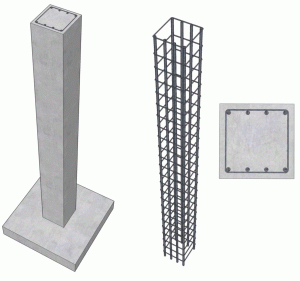

اورلب میلگرد در ستون چیست؟
اورلب میلگرد در ستون (طول وصله میلگرد ستون — lap splice length column) بخشی از آرماتور است که دو میلگرد در آن همپوشانی دارند تا انتقال نیروی محوری و لنگر بین آنها برقرار شود و پیوستگی سازه تأمین گردد.
چرا تعیین طول اورلب در ستون مهم است؟
طول اورلب در ستون تعیینکننده توان انتقال نیروی کششی و فشاری بین آرماتورهاست؛ انتخاب نادرست طول وصله میتواند منجر به لغزش، شکست ناگهانی یا کاهش رفتار لرزهای عضو شود.
طول اورلب در ستون چطور محاسبه میشود؟
محاسبه اورلب میلگرد ستون براساس فرمولهای آییننامهای (ACI, Eurocode) و پارامترهایی مانند قطر میلگرد (db)، مقاومت بتن، نوع بار (فشاری/کششی)، پوشش بتن و شرایط اجرایی انجام میشود.
طول اورلب بر حسب قطر میلگرد ستون چگونه بیان میشود؟
معمولاً طول وصله میلگرد ستون بهصورت چند برابر قطر میلگرد (مثلاً 30·db تا 50·db یا 40·db) بیان میشود؛ مقدار دقیق بر حسب آییننامه و شرایط پروژه تعیین میگردد.
ACI اورلب ستون چه مقرراتی دارد؟
ACI 318 طول وصله را بر پایه نیاز چسبندگی و انتقال نیرو تعیین میکند؛ در حالت معمولی مقادیر مرجع حول و حوش 40·db است اما برای اورلب فشاری در ستونها ممکن است مقادیر کوتاهتری پذیرفته شود و ضریبهای اصلاحی اعمال میشود.
Eurocode اورلب ستون چگونه تعیین میکند؟
Eurocode 2 طول اسمی l0 را با استفاده از مقاومت چسبندگی τbd و ضریب λ محاسبه میکند و سپس با اعمال ضرایب اصلاحی برای شرایط ستون (محوری/غیرمحوری، پوشش، تراکم آرماتور) طول نهایی اورلب ستون بهدست میآید.
آیا طول اورلب در ستون و در تیر متفاوت است؟
بله؛ طول اورلب در ستون معمولاً تحت اثر بار محوری قرار دارد و برای اورلب فشاری میتوان طول کمتری نسبت به نواحی کششی یا تیرها استفاده کرد؛ اما در مناطق لرزهای یا وقتی ستون تحت کشش است، طول اورلب باید افزایش یابد یا وصله مکانیکی مدنظر قرار گیرد.
در ستونهای پرآرماتور چه تدابیری برای اورلب لازم است؟
در ستونهایی با تراکم آرماتور بالا به دلیل کاهش چسبندگی، معمولاً طول اورلب برحسب قطر میلگرد ستون افزایش مییابد یا از وصله مکانیکی میلگرد در ستون استفاده میشود.
وصله مکانیکی میلگرد در ستون چه مزیتی دارد؟
وصله مکانیکی میلگرد در ستون امکان کاهش طول وصله، افزایش اطمینان انتقال نیرو و سهولت اجرایی در فضاهای محدود را فراهم میکند و در نقاط بحرانی یا سازههای لرزهای توصیه میشود.
چگونه از اجرای صحیح طول وصله میلگرد ستون اطمینان حاصل کنیم؟
کنترل نقشه اجرایی، اندازهگیری طول وصله در کارگاه، بررسی پوشش بتن و وضعیت میلگردها، و در صورت نیاز انجام آزمونهای میدانی (مانند pull-out) و تحلیل نتایج طبق استانداردها.
چه عواملی طول اورلب ستون را افزایش میدهد؟
پوشش بتن ناکافی، سطح آلوده یا زنگزده میلگرد، بتن سبک یا چسبندگی پایین، بارگذاری چرخهای/زلزلهای و تراکم بالای آرماتور از عواملیاند که نیاز به افزایش طول وصله در ستون را ایجاد میکنند.
مثال تقریبی جدول مرجع (برای شرایط معمولی، جهت راهنمایی)
میلگرد 12 mm: طول وصله ستون ≈ 30·db ≈ 360 mm
میلگرد 16 mm: طول وصله ستون ≈ 35·db ≈ 560 mm
میلگرد 20 mm: طول وصله ستون ≈ 35–40·db ≈ 700–800 mm
(توجه: مقادیر تقریبیاند؛ برای پروژه حتماً محاسبات آئینی انجام شود.)
منابع و استانداردهای مرجع برای محاسبه اورلب میلگرد ستون چیست؟
منابع اصلی: ACI 318، Eurocode 2 (EN 1992) و استاندارد ملی ایران؛ برای ارزیابی میدانی توصیه به آزمون pull-out و تحلیل نتایج است.
چرا خدمات گروه کلینیک بتن ایران؟
گروه کلینیک بتن ایران خدمات مشاوره طراحی وصلهها، بازدید اجرایی، محاسبات براساس ACI/Eurocode/استاندارد ملی، آزمونهای میدانی (pull-out, کشش)، تحلیل آماری نتایج و ارائه گزارش فنی و پیشنهادات اجرایی را ارائه میدهد.
برای هماهنگی و دریافت خدمات آزمایشگاهی و تحلیلی میتوانید از ظرفیتهای مرکز آزمایشگاهی پژوهشی بتن و مصالح خواجهنصیرالدین طوسی استفاده کنید — تأسیس با همکاری دانشگاه آزاد اسلامی و پارک علم و فناوری. وبسایت: https://khnt-concretelaborator.com/
آدرسها:
تهران — شهرک غرب، خیابان استاد شجریان شمالی (فلامک شمالی)، کوچه بیست و یکم، پلاک پنجم؛ رودهن — دانشگاه آزاد اسلامی واحد رودهن، مرکز رشد پارک علم و فناوری.
تلفنها: 02188584906، 02188070173؛ تماس سریع/واتساپ: 09925529518؛ م
شاوره فنی: 09128889641؛
ایمیل: khnt.lab@gmail.com؛
اینستاگرام: https://www.instagram.com/khajeh_nasir_center
فراخوان عمل (CTA)
برای محاسبه دقیق طول اورلب ستون ویژه پروژهتان، درخواست بازدید فنی یا دریافت جدول مرجع کامل و نمونه محاسبه بر اساس ACI/Eurocode، با ما تماس بگیرید تا گزارش فنی و پیشنهاد اجرایی دریافت کنید.
اورلب میلگرد ستون
معمولا طول اورلب در ستون براساس اعداد مندرج در نقشه ها و طراحی بوده و یا آیین نامه بتن ایران ملاک قرار می گیرد. لذا در کارگاههای عمرانی این عدد اغلب 40 تا 50 برابر قطر آرماتور اعمال می شود.
