ستون‌ها به‌عنوان عناصر باربر اصلی در سازه، نقش حیاتی در ایمنی و عملکرد ساختمان دارند. افزایش بارهای بهره‌برداری، تغییر کاربری، آسیب ناشی از زلزله، خوردگی آرماتورها یا آسیب‌های اجرایی می‌تواند نیاز به تقویت و مقاوم‌سازی ستون‌ها را ایجاد کند.

یکی از روش‌های مدرن و اثربخش، استفاده از سیستم‌های الیاف پلیمری تقویت‌شده (FRP) است که به‌خاطر نسبت مقاومت به وزن بالا، سرعت اجرا و مقاومت در برابر خوردگی، کاربرد گسترده‌ای یافته‌اند.

بخش اول — مرور کلی روش‌های مقاوم‌سازی ستون

تقویت محوری/محصورسازی با FRP (Full wrapping)
U-wrap و پوشش‌های جزئی (سه‌چهارم)

نوارهای طولی FRP (Longitudinal strips)
NSM (Near Surface Mounted) — کاشت در شیار سطحی

نصب صفحات/ورق‌های FRP با چسب اپوکسی
روش‌های مکانیکی (پوشش بتنی، ژاکت فولادی، افزودن میلگرد و قالب‌بندی جدید)

ترکیبی از روش‌ها (FRP + ژاکت بتنی یا فولادی)

بخش دوم — چرا از FRP استفاده کنیم؟ مزایا کوتاه‌مدت و بلندمدت

نسبت مقاومت به وزن بسیار بالا — افزایش قابل توجه ظرفیت کششی و خمشی بدون افزایش قابل‌توجه ابعاد.
سرعت اجرا و کمترین تأثیر بر بهره‌برداری سازه (قابل اجرا در فضاهای فعال).

مقاومت در برابر خوردگی و مواد شیمیایی — مناسب برای محیط‌های خورنده.
انعطاف‌پذیری در شکل‌دهی و امکان تقویت نقاط سخت و گوشه‌دار.

عملکرد خوب در بهبود شکل‌پذیری و رفتار لرزه‌ای سازه.

بخش سوم — شرح کامل روش‌های مقاوم‌سازی با FRP

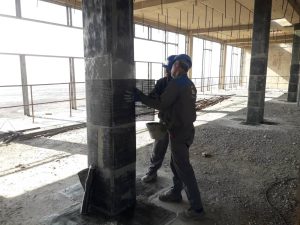

1) محصورسازی کامل (Full Circumferential Wrapping)

شرح: پارچه یا نوارهای FRP (معمولاً CFRP) به‌صورت حلقه‌ای دور ستون چسبانده می‌شوند.
کاربری: افزایش مقاومت فشاری مؤثر (محصورسازی بتن)، بهبود کرنش نهایی و شکل‌پذیری — مناسب ستون‌های تحت بار محوری یا ترکیبی.

موارد اجرایی: آماده‌سازی سطح، اعمال رزین پرایمر، رول کردن پارچه با رزین و حذف حباب‌ها با غلتک.

2) U-wrap (پوشش جزئی)

شرح: چسباندن نوارها به سه وجه ستون — در محل‌هایی که پشت ستون به تکیه‌گاه‌ها یا تیرها محدودیت دارد.
نکته طراحی: نیاز به جزئیات انکراژ یا گسترش در لبه‌ها برای جلوگیری از جداشدگی؛ در برخی موارد ترکیب با انکربیلت مکانیکی.

3) نوارهای طولی (Longitudinal Strips)

شرح: نصب نوارهای FRP در راستای طول ستون برای افزایش مقاومت خمشی و جلوگیری از کمانش آرماتورهای طولی.
ترکیب معمول: همراه با نوارهای عرضی یا محصورسازی جزئی برای ارائه مهار جانبی به الیاف طولی.

4) NSM — Near Surface Mounted FRP

شرح: ایجاد شیار در سطح بتن، انداختن میله یا نوار FRP داخل شیار و پر کردن آن با چسب اپوکسی.
مزایا: حفاظت مکانیکی بهتر از FRP، عملکرد اتصال قوی‌تر و ظاهر مطلوب‌تر نسبت به نصب روی سطح.
کاربرد: افزایش خمشی، برشی و در مواردی بهبود دوام.

5) صفحات/ورق‌های FRP وصله‌شده (Externally Bonded Plates)

شرح: صفحات FRP با رزین اپوکسی روی سطح ستون چسبانده می‌شوند تا مقاومت خمشی یا برشی افزایش یابد.
نکته: برای جلوگیری از جداشدگی، نیاز به انتهای انکر یا افزایش طول لبه‌ها وجود دارد.

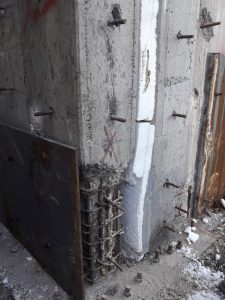

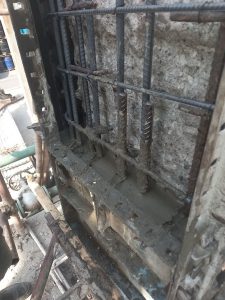

6) ترکیب با روش‌های دیگر (ژاکت بتنی/فولادی)

شرح: گاهی برای افزایش پوشش و مقاومت حریق یا افزایش قابل‌ملاحظه ظرفیت، FRP با ژاکت بتنی یا پوشش فولادی ترکیب می‌شود.
مزایا: پوشش حرارتی و مکانیکی بهتر، افزایش ضخامت مقطع و انتقال بار.

الیاف FRP چیست و چگونه در مقاوم‌سازی عمل می‌کند

الیاف تقویت‌شده با پلیمر (FRP — Fiber Reinforced Polymer) مجموعه‌ای از الیاف قدرت‌مند (کربن، شیشه، آرامید و گاهی basalt) است که در داخل یک ماتریس پلیمری (معمولاً رزین اپوکسی) تعبیه شده‌اند. این سیستم به‌صورت پارچه، نوار، ورق یا میله قابل‌ارائه است و به‌عنوان یک راهکار خارجی یا نزدیک سطح برای تقویت عناصر بتنی به‌کار می‌رود.

ویژگی‌های کلیدی – انواع روش‌های مقاوم‌سازی ستون‌های بتنی — تمرکز بر مقاوم‌سازی با الیاف FRP

نسبت مقاومت به وزن بسیار بالا — افزایش مقاومت بدون افزایش قابل‌توجه وزن یا ابعاد.
مقاوم در برابر خوردگی — مناسب محیط‌های خورنده.

انعطاف‌پذیری در شکل‌دهی — نصب روی سطوح پیچیده و گوشه‌ها.
سرعت اجرا و کمترین نیاز به قالب‌بندی و توقف طولانی بهره‌برداری.

نحوه عملکرد FRP در مقاوم‌سازی

محصورسازی (Confinement): پوشش حلقوی یا کامل ستون با FRP، فشار محیطی (محدودکننده) به بتن وارد می‌کند؛ این کار مقاومت فشاری مؤثر، کرنش نهایی و شکل‌پذیری بتن را افزایش می‌دهد و از خرد شدن ناگهانی جلوگیری می‌کند.

افزایش ظرفیت خمشی و کششی: چسباندن ورق یا پارچه FRP در سطح کششی تیر یا ستون باعث افزایش مقاومت کششی و خمشی می‌شود؛ FRP بارهای کششی را جذب و انتقال می‌دهد.

تقویت برشی: قرار دادن نوارهای عرضی یا U-wrap با FRP می‌تواند مقاومت برشی مقاطع را بالا ببرد و از گسترش ترک‌های برشی جلوگیری کند.

جلوگیری از کمانش آرماتورهای طولی: نصب نوارهای طولی همراه با محصورسازی عرضی، پایداری آرماتورها را افزایش می‌دهد.

روش NSM (Near Surface Mounted): قرار دادن میله یا نوار FRP در شیار سطحی و پر کردن با چسب، اتصال مکانیکی و محافظت بهتری نسبت به نصب سطحی فراهم می‌کند.

مراحل کلی اجرا (خلاصه) – انواع روش‌های مقاوم‌سازی ستون‌های بتنی — تمرکز بر مقاوم‌سازی با الیاف FRP

1) ارزیابی و طراحی بر اساس استاندارد (مثلاً ACI 440).
2) آماده‌سازی سطح: حذف بتن ضعیف، پاک‌سازی، شات‌بلاست یا سنباده‌کاری و اطمینان از خشک بودن.

3) اعمال پرایمر و رزین مناسب.
4) نصب پارچه/نوار/میله FRP و حذف حباب با غلتک.
5) پخت و مراقبت‌های پس از اجرا (محافظت در برابر UV و آتش در صورت نیاز).

محدودیت‌ها و نکات کاربردی

حساسیت به دما و مقاومت حریق — نیاز به محافظ یا ژاکت در موارد خاص.
کیفیت اتصال (bond) حیاتی است — آماده‌سازی سطح و انتخاب رزین تعیین‌کننده عملکرد نهایی‌اند.

در محیط‌های مرطوب یا زیرآب معمولاً نیاز به سیستم‌های ویژه یا روش‌های جایگزین وجود دارد.
طراحی باید توسط مهندس سازه و مطابق مراجع معتبر انجام شود.

نتیجه‌گیری

FRP روشی سریع، سبک و مقاوم در برابر خوردگی برای افزایش ظرفیت باربری، بهبود شکل‌پذیری و ترمیم اعضای بتنی است. کلید موفقیت، انتخاب سیستم مناسب، طراحی دقیق و اجرای با کیفیت (به‌ویژه آماده‌سازی سطح و کنترل چسبندگی) است.

بخش چهارم — مراحل کلی طراحی و اجرا (گام‌به‌گام)

1) ارزیابی اولیه

بررسی آسیب‌ها، ترک‌ها، خوردگی میلگردها، وضعیت پوشش بتن و اندازه‌گیری ابعادی.
انجام آنالیز سازه‌ای برای تعیین نیاز تقویتی.

2) طراحی فنی بر اساس استاندارد

استفاده از مراجع معتبر مانند ACI 440 (Guide for FRP), fib، Eurocode و مراجع ملی.
تعیین نوع FRP (CFRP/GFRP/AFRP)، تعداد لایه‌ها، جهت الیاف و ضخامت مورد نیاز.

3) آماده‌سازی سطح و تعمیرات اولیه

حذف بتن معیوب، زنگ زدگی میلگرد، شات‌بلاست یا سنباده‌کشی برای ایجاد سطح مناسب.
تعمیر با ملات ترمیمی و اطمینان از خشک بودن سطح (بدون آب ایستاده).

4) انتخاب سیستم رزینی و مواد تکمیلی

انتخاب اپوکسی یا چسب مناسب بر اساس دما، رطوبت و نوع FRP.
آماده‌سازی و رعایت نسبت اختلاط دقیق.

5) نصب FRP مطابق دستورالعمل تولیدکننده

اعمال پرایمر، قرار دادن پارچه/نوار، آغشتن به رزین، استفاده از غلتک برای حذف حباب و تضمین چسبندگی.

6) کنترل کیفیت و تست‌های نهایی

بازرسی چشمی، تست pull-off در صورت نیاز، بررسی ضخامت لایه‌ها و مستندسازی.

بخش پنجم — نکات اجرایی، محدودیت‌ها و مراقبت‌های پس از اجرا

حساسیت به دما و زمان پخت رزین: اجرای FRP در دمای خیلی پایین یا خیلی بالا نیازمند برنامه‌ریزی خاص است.
محافظت در برابر آتش و UV: FRP و رزین‌ها در معرض حرارت بالا یا اشعه ماوراء بنفش نیاز به پوشش محافظ دارند.

اتصال ضعیف (debonding) یکی از عوامل شکست کلیدی است — آماده‌سازی سطح و کیفیت نصب تعیین‌کننده است.
در موارد لرزه‌ای، محصورسازی کامل و جزئیات U-wrap در کنج‌ها اهمیت زیادی دارد.

هزینه: هزینه اولیه ممکن است بالاتر از روش‌های سنتی باشد، اما زمان اجرا کوتاه‌تر و مزایای دوام و خوردگی آن را اقتصادی می‌کند.

بخش ششم — کاربردهای عملی و نمونه‌های متداول

تقویت ستون‌های سازه‌های صنعتی در محیط‌های خورنده.
ارتقای سازه‌های قدیمی برای پاسخ بهتر در برابر زلزله.

ترمیم ستون‌های دچار خوردگی آرماتور و کاهش پوشش بتن.
افزایش ظرفیت ستون برای تغییر کاربری سازه (مثلاً اضافه کردن بار سقف یا تجهیز).

چک‌لیست سریع قبل از اجرای مقاوم‌سازی با FRP

ارزیابی کامل وضعیت ستون انجام شده؟
طراحی مطابق استانداردهای مرجع تهیه شده؟

نوع FRP و رزین تهیه و تأمین شده؟
سطح آماده‌سازی، شات‌بلاست و ترمیم انجام شده؟

دستورالعمل نصب و کنترل کیفیت مشخص است؟
اقدامات حفاظتی (آتش، UV) برنامه‌ریزی شده؟

منابع و استانداردهای مرجع (برای مطالعه بیشتر)

ACI 440.2R — Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Concrete Structures.
fib bulletin و مراجع اروپایی (Eurocodes) برای جزئیات طراحی سازه‌ای.

اسناد و دستورالعمل‌های تولیدکنندگان FRP برای مشخصات فنی و روش اجرایی.

جمع‌بندی

مقاوم‌سازی ستون‌های بتنی با الیاف FRP روشی کارا، سریع و قابل‌انعطاف برای افزایش ظرفیت باربری، بهبود رفتار لرزه‌ای و حفاظت در برابر خوردگی است. کلید موفقیت در انتخاب صحیح نوع FRP و رزین، طراحی کارشناسی و اجرای دقیق (به‌خصوص آماده‌سازی سطح و جزئیات انکراژ) نهفته است.

در پروژه‌های حساس، ترکیب FRP با راهکارهای مکانیکی و نظارت فنی مستمر توصیه می‌شود.

1) FRP چیست و چرا برای مقاوم‌سازی ستون کاربرد دارد؟

پاسخ: FRP (الیاف تقویت‌شده با پلیمر) مجموعه‌ای از الیاف (کربن، شیشه، آرامید) است که با رزین (معمولاً اپوکسی) آغشته شده. نسبت مقاومت به وزن بالا، نصب سریع و مقاومت در برابر خوردگی از دلایل اصلی کاربرد آن در ستون‌هاست.

2) چه انواعی از FRP بیشتر استفاده می‌شود؟

پاسخ: CFRP (کربن) برای عملکرد بالا و سختی زیاد، GFRP (شیشه) برای هزینه کمتر، AFRP (آرامید) برای جذب انرژی. انتخاب به نیاز طراحی و بودجه بستگی دارد.

3) FRP برای چه اهدافی روی ستون نصب می‌شود؟

پاسخ: محصورسازی برای افزایش ظرفیت فشاری و شکل‌پذیری، تقویت برشی، افزایش مقاومت خمشی، جلوگیری از کمانش آرماتورهای طولی و ترمیم ستون‌های آسیب‌دیده یا خورده.

4) فرق NSM با روش چسباندن سطحی (EBR) چیست و کدام بهتر است؟

پاسخ: در NSM شیار ایجاد و نوار یا میله درون آن چسبانده می‌شود (حفاظت مکانیکی و اتصال بهتر). EBR پارچه/ورق روی سطح چسبانده می‌شود. NSM معمولاً اتصال قوی‌تر و مقاومت مکانیکی بیشتری دارد.

5) حداقل آماده‌سازی سطح قبل از نصب چگونه است؟

پاسخ: حذف بتن سست و قشر آهکی، پاک‌سازی زنگ آرماتور، شات‌بلاست یا سنباده‌زنی برای ایجاد زبری مناسب و خشک‌سازی سطح تا عدم وجود آب ایستاده.

6) آیا می‌توان FRP روی ستون ترک‌خورده نصب کرد؟

پاسخ: بله؛ ابتدا باید ترک‌ها ارزیابی و در صورت لزوم ترمیم یا تزریق اپوکسی انجام شود، سپس بسته به نوع ترک و بار، FRP به‌عنوان تقویت تکمیلی اجرا می‌شود.

7) چند لایه FRP لازم است؟ چگونه تعداد لایه‌ها محاسبه می‌شود؟

پاسخ: تعداد لایه براساس طراحی سازه‌ای و محاسبات مقاومت موردنیاز تعیین می‌شود؛ پارامترهایی مثل نوع الیاف، خواص رزین، ابعاد ستون و بارگذاری تعیین‌کننده‌اند — از محاسبات استاندارد (مثلاً ACI 440) استفاده می‌شود.

8) آیا FRP نیاز به حفاظت در برابر آتش دارد؟

پاسخ: بله؛ رزین‌ها و الیاف در دماهای بالا خواص خود را از دست می‌دهند. در موارد نیاز به مقاومت حریق، باید پوشش مقاوم در برابر آتش یا ژاکت بتنی/فولادی در نظر گرفته شود.

9) آیا نور خورشید (UV) به FRP آسیب می‌زند؟

پاسخ: رزین‌های اپوکسی می‌توانند تحت UV تخریب سطحی پیدا کنند؛ پوشش محافظ (رنگ UV-stable یا پوشش پلی‌یورتان) توصیه می‌شود.

10) بهترین چسب/رزین برای نصب FRP چیست؟

پاسخ: معمولاً رزین‌های اپوکسی ساخت‌شده برای FRP توصیه می‌شوند؛ انتخاب بر اساس دمای اجرا، زمان کارپذیری و سازگاری با تولیدکننده FRP انجام می‌شود.

11) در چه دما و رطوبتی می‌توان نصب FRP انجام داد؟

پاسخ: تولیدکننده‌ها محدوده دمایی مشخص می‌کنند (معمولاً بالاتر از ~5–10°C و رطوبت نسبی کمتر از حدود 80%). نصب در دمای خیلی پایین یا روی سطوح خیس نیازمند دستورالعمل ویژه است.

12) چگونه انتهای لایه‌ها را انکر کنیم تا جداشدگی رخ ندهد؟

پاسخ: استفاده از طول انترلاک بیشتر، U-wrap در کنج‌ها، انکربیلت‌های مکانیکی، یا نوارهای پیشانی (strap) و افزایش تدریجی ضخامت رزین در لبه‌ها کمک می‌کند.

13) آیا باید تست pull-off یا چسبندگی انجام شود؟

پاسخ: بله؛ در پروژه‌های حساس یا طبق مشخصات، تست‌های چسبندگی (pull-off) یا آزمون‌های غیرمخرب برای تأیید کیفیت پیوند توصیه می‌شود.

14) چه مدت زمان نیاز است تا رزین پخته و اجرا کامل قابل بارگذاری شود؟

پاسخ: زمان پخت وابسته به نوع رزین و دماست؛ معمولاً چند ساعت تا چند روز. دستورالعمل تولیدکننده را باید دقیق رعایت کرد.

15) FRP چه محدودیت‌هایی در برابر نفوذ رطوبت و مواد شیمیایی دارد؟

پاسخ: خود الیاف کربن مقاوم است اما رزین ممکن است تحت برخی مواد شیمیایی یا نفوذ مداوم رطوبت آسیب ببیند؛ انتخاب سیستم رزینی مناسب محیطی مهم است.

16) آیا FRP فقط برای ستون‌های بتنی مناسب است؟

پاسخ: FRP برای بتن، سنگ، چوب و بعضی فولادها نیز کاربرد دارد اما جزئیات اتصال و آماده‌سازی سطح برای هر بستر متفاوت است.

17) هزینه اجرای FRP چگونه است و نسبت به ژاکت فولادی/بتنی اقتصادی‌تر است؟

پاسخ: هزینه اولیه FRP ممکن است بالاتر یا مشابه باشد اما زمان اجرا کوتاه‌تر، نیاز کمتر به قالب‌بندی و مزایای ضدخوردگی آن اغلب آن را اقتصادی‌تر می‌کند؛ مقایسه باید موردی و با احتساب زمان تعطیلی و عمر سرویس انجام شود.

18) چه زمانی بهتر است از ژاکت بتنی یا فولادی به‌جای FRP استفاده کنیم؟

پاسخ: وقتی نیاز به مقاومت حریق بالا، افزایش قابل‌توجه ابعاد یا اتصال پیچیده مکانیکی وجود دارد یا شرایط محیطی فراتر از محدوده رزین باشد، ژاکت فولادی/بتنی انتخاب مناسب‌تری است.

19) آیا نصب FRP باعث افزایش ابعاد ستون می‌شود؟

پاسخ: بله، لایه‌های FRP و رزین به ضخامت کلی مقطع اضافه می‌کند اما بسیار کمتر از ژاکت بتنی/فولادی است.

20) آیا می‌توان FRP را برای بهبود عملکرد لرزه‌ای ستون‌ها استفاده کرد؟

پاسخ: بله؛ محصورسازی با FRP می‌تواند شکل‌پذیری و مقاومت پس‌کرنش را افزایش دهد و از شکست‌های ناگهانی جلوگیری کند؛ طراحی باید مطابق استانداردهای لرزه‌ای انجام شود.

21) چطور از جداشدگی یا delamination جلوگیری کنیم؟

پاسخ: آماده‌سازی سطح دقیق، استفاده از رزین مناسب، حذف حباب هنگام رول زدن و رعایت شرایط محیطی و پخت صحیح رزین از عوامل کلیدی جلوگیری هستند.

22) عمر مفید FRP چقدر است؟

پاسخ: با نصب و حفاظت صحیح، FRP می‌تواند چند دهه دوام بیاورد؛ دوام دقیق وابسته به نوع رزین، شرایط محیطی و مراقبت‌های پس از اجراست.

23) آیا برای ستون‌های زیر آب یا نزدیک آب قابل اجراست؟

پاسخ: نصب مستقیم روی سطوح مرطوب یا زیر آب معمولاً مشکل‌ساز است؛ برخی سیستم‌ها و رزین‌های ویژه وجود دارد اما معمولاً باید خشک‌سازی یا روش‌های جایگزین درنظر گرفته شود.

24) آیا نیاز به مجوز یا ناظر خاص برای اجرای FRP هست؟

پاسخ: در پروژه‌های سازه‌ای و خصوصی معمولاً اجرای مقاوم‌سازی باید توسط مهندس سازه مجرب طراحی و توسط ناظر معتمد کنترل شود؛ اجرای توسط تیم آموزش‌دیده و مطابق دستورالعمل تولیدکننده لازم است.

25) چه خطاهای اجرایی رایج است که منجر به شکست FRP می‌شود؟

پاسخ: آماده‌سازی ناکافی سطح، اجرای روی سطوح مرطوب، اختلاط یا اعمال نادرست رزین، عدم انکراژ لبه‌ها و عدم رعایت زمان پخت و دما.

26) آیا می‌توان FRP را رنگ کرد یا پوشش داد؟

پاسخ: بله؛ معمولاً برای حفاظت UV و زیبایی روی FRP از رنگ‌ها یا پوشش‌های مناسب استفاده می‌شود. باید پوشش با رزین سازگاری داشته باشد.

27) چه تست‌هایی پس از اجرا برای اطمینان کیفیت انجام می‌شود؟

پاسخ: بازرسی بصری، اندازه‌گیری ضخامت لایه‌ها، تست pull-off چسبندگی، و در موارد خاص تست‌های عملکردی یا غیرمخرب (اولتراسونیک، ترموگرافی).

28) چگونه ترک‌های جدید بعد از نصب FRP را تشخیص و تعمیر کنیم؟

پاسخ: بازدید دوره‌ای، ثبت تصاویر و اندازه‌گیری ترک‌ها؛ اگر ترک جدید ایجاد شد ابتدا علت را بررسی، سپس در صورت لزوم ترمیم اپوکسی یا لایه FRP اضافی اجرا می‌شود.

29) آیا آموزش و گواهی‌نامه‌ای برای مجریان FRP وجود دارد؟

پاسخ: بله؛ تولیدکنندگان و سازمان‌های فنی دوره‌های آموزشی و گواهی نصب ارائه می‌دهند. داشتن تیم آموزش‌دیده برای کیفیت اجرای پروژه ضروری است.

30) منابع و استانداردهایی که برای طراحی FRP باید مراجعه شود کدام‌اند؟

پاسخ: ACI 440 (Guide for FRP), fib bulletins، Eurocode و مستندات تولیدکنندگان FRP و مراجع ملی — طراحی باید بر اساس این راهنماها و با تأیید مهندس سازه انجام شود.
