نحوه اجرای ژاکت بتنی: راهنمای جامع تقویت سازههای بتنی
ژاکت بتنی (Concrete Jacketing) یکی از روشهای مؤثر و اقتصادی برای تقویت و تعمیر سازههای بتنی موجود است که در برابر زلزله، بارهای اضافی یا آسیبهای ناشی از گذشت زمان مقاومت کنند. این تکنیک شامل اضافه کردن لایهای از بتن جدید به اطراف عناصر سازهای مانند ستونها، تیرها یا دیوارها است، که ضخامت آن معمولاً ۱۰-۲۰ سانتیمتر است.
در ایران، با توجه به زلزلهخیز بودن کشور و نیاز به مقاومسازی ساختمانهای قدیمی (مانند پیش از ۱۳۵۰)، اجرای ژاکت بتنی در پروژههای بازسازی شهری و صنعتی رو به افزایش است. این روش بر اساس استانداردهای ACI 546R و آییننامه بتن ایران (آبا-۳ برای تعمیرات) انجام میشود و میتواند ظرفیت باربری را تا ۵۰-۱۰۰% افزایش دهد.
در این مطلب سایت، مراحل اجرای ژاکت بتنی، نکات فنی و محصولات پیشنهادی را به طور گامبهگام بررسی میکنیم. اگر مهندس یا پیمانکار هستید، این راهنما به شما کمک میکند تا پروژه را با کیفیت بالا و بدون نقص اجرا کنید.
ژاکت بتنی چیست و چرا استفاده میشود؟
ژاکت بتنی، لایهای تقویتشده از بتن و میلگردهای اضافی است که دور عناصر ضعیف سازه پیچیده میشود تا سختی، مقاومت برشی و خمشی را بهبود بخشد. کاربردها:
مقاومسازی لرزهای: افزایش ductility در برابر زلزله (مانند استاندارد ۲۸۰۰ ایران).
تعمیر آسیبها: پوشش ترکها، خوردگی یا کمبود بتن.
افزایش باربری: برای ساختمانهای قدیمی یا تغییرات کاربری (مانند تبدیل مسکونی به اداری).
مزایا: هزینه نسبتاً پایین (۲۰-۳۰% روشهای فولادی)، اجرا در محل و عدم نیاز به تخریب. معایب: افزایش وزن سازه (تا ۱۰-۱۵%) و نیاز به فضای اضافی. قبل از اجرا، تحلیل سازه با نرمافزارهایی مانند ETABS الزامی است تا ضخامت و میلگرد مناسب تعیین شود.
مراحل اجرای ژاکت بتنی
اجرای ژاکت بتنی فرآیندی دقیق است که نیاز به تیم متخصص، تجهیزات (مانند ویبراتور و پمپ بتن) و نظارت مهندس ناظر دارد. زمان کل پروژه برای یک ستون متوسط حدود ۳-۷ روز است، بسته به ابعاد. مراحل به شرح زیر است:
آمادهسازی سطح (Surface Preparation):

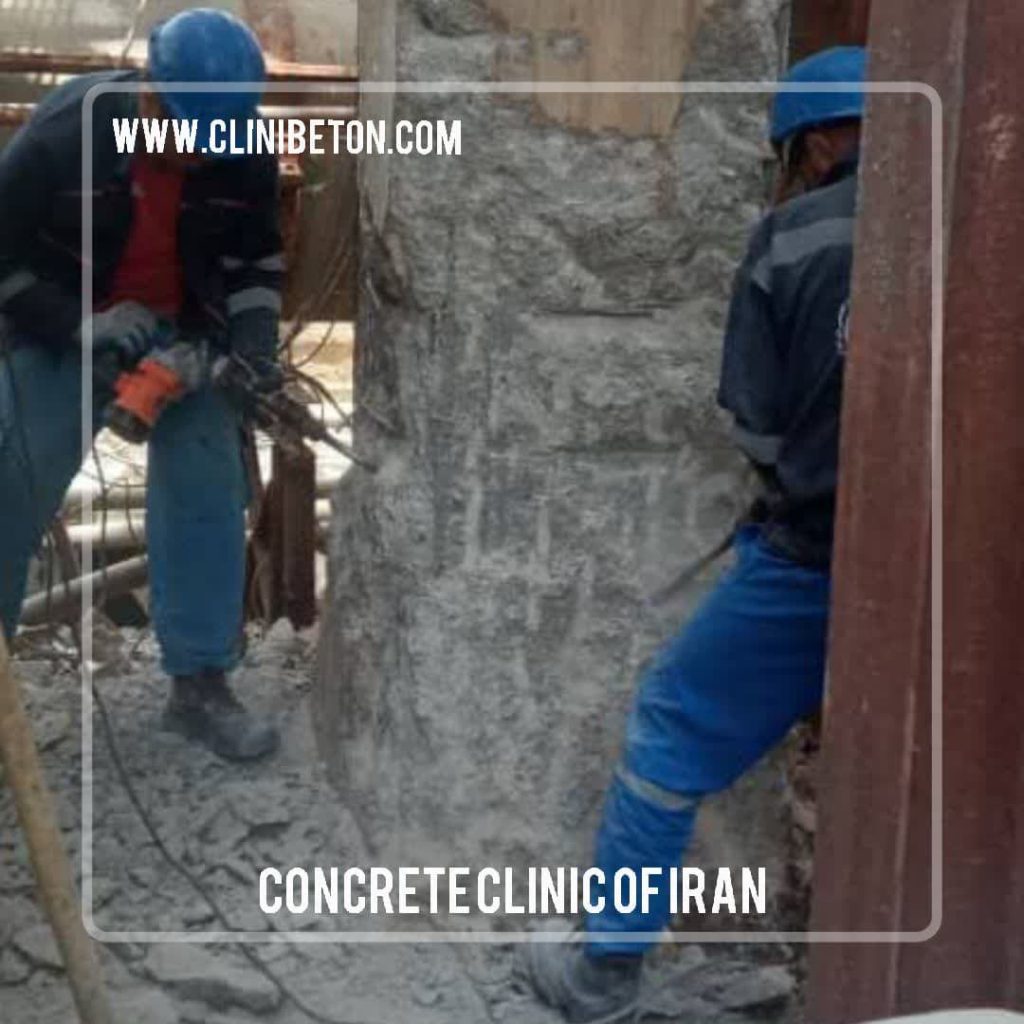

سطح عنصر موجود (ستون یا تیر) را از بتن سست، آلودگی، روغن یا پوششهای قدیمی تمیز کنید. با سندبلاست یا چکش برقی، حداقل ۵-۱۰ میلیمتر از سطح را زبر و خشن کنید تا چسبندگی بتن جدید به قدری برسد (حداقل ۲-۳ مگاپاسکال بر اساس ASTM D7234).
ترکها یا حفرهها را با ملات ترمیمی (مانند سیمان اپوکسی) پر کنید. اگر خوردگی میلگرد وجود دارد، آن را تمیز و با مواد ضدخوردگی مانند Betocrete CQ پوشش دهید.

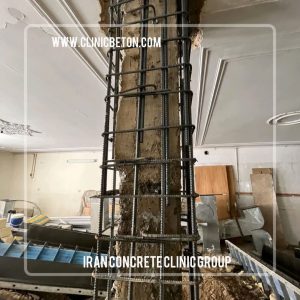

میلگردهای اضافی (LVDT یا طولی) را با قطر ۱۰-۱۶ میلیمتر در فواصل ۱۵-۲۰ سانتیمتر نصب کنید. خاموتهای اضافی (قطر ۸-۱۰ میلیمتر) هر ۱۰-۱۵ سانتیمتر قرار دهید. برای اتصال به میلگردهای قدیمی، از رزینهای اپوکسی یا جوشکاری U-Hook استفاده کنید.
نکته: در ایران، بر اساس آبا-۳، حداقل پوشش بتنی ۴ سانتیمتر برای میلگردها الزامی است.
قالببندی (Formwork):
قالبهای چوبی، فلزی یا پلاستیکی مقاوم (با ضخامت ۳-۵ سانتیمتر) دور عنصر موجود نصب کنید. قالبها باید ضدآب و قابل جدا شدن باشند (با روغن قالب یا مواد جداکننده).
فاصله قالب از سطح قدیمی ۱۰-۳۰ سانتیمتر (بسته به طراحی) باشد. برای جلوگیری از لانه زنبوری، قالبها را با شیب ۱:۱۰ طراحی کنید و سوراخهای هواگیری اضافه کنید.
میلگردها را قبل از قالببندی ثابت کنید. برای ستونهای بلند، قالبها را در بخشهای ۱-۲ متری اجرا کنید تا بتنریزی آسانتر شود.
ایمنی: قالبها را با داربست محکم کنید و از استاندارد OSHA برای جلوگیری از ریزش استفاده کنید.
بتنریزی (Concreting):
بتن با مقاومت بالا (حداقل C30-C40، f_c ≥ ۳۰ مگاپاسکال) و اسلامپ ۱۰-۱۵ سانتیمتر تهیه کنید. نسبت آب به سیمان ≤ ۰.۴۵ برای چسبندگی بهتر.
بتن را با پمپ یا به صورت دستی (در لایههای ۳۰-۵۰ سانتیمتری) بریزید. ویبرهزنی کامل (۲۰-۳۰ ثانیه هر لایه) برای تراکم ≥ ۹۸% و جلوگیری از تخلخل یا لانه زنبوری ضروری است.
برای بتنریزی در فضای محدود ژاکت، از فوقروانکنندههای خودتراکم مانند Dezobuild D-10N (پلیکربوکسیلات با حفظ اسلامپ) از کلینیک بتن ایران استفاده کنید – این محصولات جریانپذیری را افزایش داده و بدون ویبره زیاد، تراکم را تضمین میکنند.
در هوای گرم ایران (تابستان)، از دیرگیرها مانند Dezobuild R-2210 برای کنترل هیدراتاسیون استفاده کنید. بتنریزی را در دمای ۱۰-۳۰ درجه انجام دهید.
عملآوری و مراقبت (Curing):
بلافاصله پس از بتنریزی، سطح را با گونی مرطوب، پلاستیک یا ترکیبات عملآوری بپوشانید. حداقل ۷-۱۴ روز مرطوب نگه دارید (اسپری آب ۲-۳ بار در روز) تا انقباض کم شود و مقاومت به ۷۰% برسد.
از واترپروفهای کریستالشونده مانند Betocrete K 10 یا Dezoseal G 330 برای آببندی سطح و جلوگیری از ترک مویی استفاده کنید. این مواد منافذ را پر کرده و دوام ژاکت را افزایش میدهند.
قالبها را پس از ۲۴-۴۸ ساعت (بسته به مقاومت اولیه) جدا کنید. تست مقاومت فشاری (ASTM C39) در ۷ و ۲۸ روز الزامی است.
نظارت و کنترل کیفیت:
قبل از اجرا: تحلیل سازه و آزمایش مصالح (ISIRI 3207 برای بتن).
حین اجرا: تست اسلامپ، تراکم و چسبندگی (Pull-off Test).
پس از اجرا: بازرسی بصری برای ترک یا لانه زنبوری، و تست غیرمخرب مانند اولتراسونیک.
در ایران، ناظر نظام مهندسی بر اساس مبحث ۹ مقررات ملی، کیفیت را تأیید میکند.
نکات مهم در اجرای ژاکت بتنی
هزینه و زمان: برای یک ستون ۳ متری، هزینه تقریبی ۵-۱۰ میلیون تومان (بسته به مواد) و زمان ۳-۵ روز. استفاده از بتن خودتراکم هزینه ویبره را ۲۰% کم میکند.
چالشهای رایج: انقباض دیفرانسیل (بین بتن قدیمی و جدید) – با افزودنیهای کاهنده انقباض مانند Dezomix 4500 (ژل میکروسیلیس) حل میشود، که تراکم را افزایش داده و خزش را کم میکند.
ایمنی: از تجهیزات حفاظتی (کلاه، دستکش) استفاده کنید و بتنریزی را در شرایط ایمن (بدون باد شدید) انجام دهید.
محصولات پیشنهادی کلینیک بتن ایران: برای بتنریزی ژاکت، فوقروانکننده Dezocrete N-540 (نفتالینی)، قوامدهنده Betocrete S200، و میکروسیلیس Dezomix M 4500 عالی عمل میکنند. این محصولات چسبندگی را تا ۳۰% بهبود میبخشند و با استانداردهای ASTM سازگارند.
نتیجهگیری
اجرای ژاکت بتنی، با رعایت مراحل آمادهسازی، قالببندی، بتنریزی و عملآوری، میتواند سازههای بتنی را به سطح ایمنی مدرن برساند و عمر مفید را ۲۰-۵۰ سال افزایش دهد. در ایران، با تمرکز بر مقاومسازی زلزلهای، این روش در پروژههای شهرداری و بازسازی مفید است.
گروه کلینیک بتن ایران با محصولات تخصصی مانند سری Dezobuild و Dezomix، ابزارهای لازم برای اجرای موفق را فراهم میکند – مثلاً استفاده از D-10N میتواند بتنریزی را بدون نقص انجام دهد. اگر پروژهای در دست دارید، پیشنهاد میکنم با تستهای آزمایشگاهی شروع کنید و از مشاوره کارشناسان ما بهره ببرید.
برای جزئیات فنی، محصولات یا نمونههای پروژه، خوشحال میشوم کمک کنم! این مطلب بر اساس تجربیات عملی در صنعت بتن ایران و استانداردهای جهانی تهیه شده و هدف آن تسهیل اجرای ایمن و کارآمد است.
بخش دوم: پرسش و پاسخ در مورد نحوه اجرای ژاکت بتنی

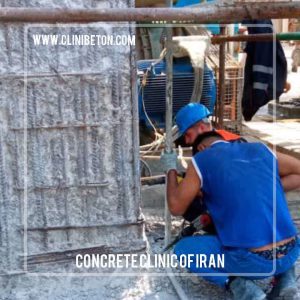

۱. ژاکت بتنی چیست و کاربرد آن چیست؟
ژاکت بتنی، لایهای اضافی از بتن و میلگرد است که دور عناصر ضعیف سازه (مانند ستون، تیر یا دیوار) اضافه میشود تا مقاومت لرزهای، برشی و خمشی را افزایش دهد. کاربرد اصلی: مقاومسازی ساختمانهای قدیمی در برابر زلزله (طبق استاندارد ۲۸۰۰ ایران)، تعمیر ترکها یا افزایش باربری. ضخامت معمول ۱۰-۲۰ سانتیمتر است و میتواند ظرفیت سازه را ۵۰-۱۰۰% بهبود بخشد. در ایران، برای ساختمانهای پیش از ۱۳۵۰ بسیار رایج است.
۲. مزایا و معایب ژاکت بتنی چیست؟
مزایا: اقتصادی (۲۰-۳۰% ارزانتر از روشهای فولادی)، اجرا در محل بدون تخریب، افزایش دوام (عمر مفید ۲۰-۵۰ سال بیشتر) و سازگاری با بتن موجود. معایب: افزایش وزن سازه (تا ۱۵%) که ممکن است فونداسیون را تحت تأثیر قرار دهد، زمانبر (۳-۷ روز برای یک عنصر) و نیاز به فضای اضافی. در مقایسه با FRP، ژاکت بتنی بادوامتر برای بارهای سنگین است، اما برای سازههای باریک مناسب نیست.
۳. مراحل اجرای ژاکت بتنی چطور است؟
مراحل گامبهگام:
آمادهسازی: تمیز و زبر کردن سطح (۵-۱۰ میلیمتر) با سندبلاست، تعمیر ترکها و نصب میلگردهای اضافی (قطر ۱۰-۱۶ میلیمتر).
قالببندی: نصب قالبهای محکم دور عنصر با فاصله ۱۰-۳۰ سانتیمتر.
بتنریزی: بتن C30-C40 با w/c ≤۰.۴۵ و ویبرهزنی کامل در لایههای ۳۰-۵۰ سانتیمتری.
عملآوری: ۷-۱۴ روز مرطوب نگه داشتن با اسپری یا پوشش.
نظارت: تست مقاومت در ۷ و ۲۸ روز. کل فرآیند نیاز به تیم متخصص دارد – در ایران، بر اساس آبا-۳ الزامی است.

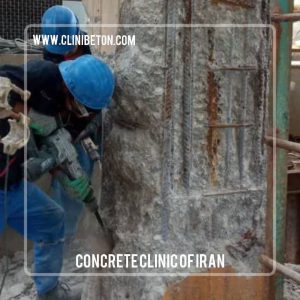

۴. هزینه اجرای ژاکت بتنی چقدر است؟
هزینه تقریبی در ایران (۱۴۰۲): برای یک ستون ۳ متری، ۵-۱۵ میلیون تومان (بسته به مواد و محل). عوامل: مصالح (بتن و میلگرد ۴۰%)، نیروی کار (۳۰%)، قالب و تجهیزات (۲۰%). استفاده از بتن خودتراکم (مانند با Dezobuild D-10N از کلینیک بتن ایران) هزینه ویبره را ۲۰% کم میکند. در پروژههای بزرگ (مانند برجها)، هزینه کل ۱۰-۲۰% بودجه مقاومسازی است – تخمین دقیق با نرمافزار ETABS انجام دهید.
۵. تفاوت ژاکت بتنی با ژاکت فولادی چیست؟
ژاکت بتنی با بتن و میلگرد اجرا میشود (ضخامت ۱۰-۲۰ سانتیمتر، برای باربری بالا مناسب)، در حالی که ژاکت فولادی از ورقهای فلزی (ضخامت ۵-۱۰ میلیمتر) استفاده میکند و سریعتر (۱-۲ روز) است. بتن دوام بیشتری در برابر آتش و خوردگی دارد، اما سنگینتر است؛ فولادی سبکتر اما گرانتر (۳۰-۵۰% بیشتر) و نیاز به اپوکسی دارد. در ایران، برای زلزلهخیز مناطق، بتن ترجیح داده میشود (مبحث ۱۰ مقررات ملی).
۶. چگونه سطح بتن قدیمی را برای ژاکت بتنی آماده کنیم؟
آمادهسازی کلیدی برای چسبندگی (حداقل ۲ مگاپاسکال):
بتن سست را با چکش برقی یا سندبلاست بردارید (عمق ۵-۱۰ میلیمتر).
سطح را با آب فشار بالا تمیز کنید و از آلودگی (روغن، گرد) پاک کنید.
ترکها را با ملات اپوکسی یا سیمان ترمیمی پر کنید. برای میلگردهای قدیمی، از مواد ضدخوردگی مانند Betocrete CQ استفاده کنید.
زبری سطح را با تست Pull-off (ASTM D7234) چک کنید. در ایران، این مرحله ۲۰% زمان پروژه را میگیرد و عدم آن باعث جدایی بتن جدید میشود.
۷. بتن مناسب برای اجرای ژاکت بتنی چیست؟
بتن با مقاومت فشاری ≥۳۰ مگاپاسکال (C30-C40)، نسبت w/c ≤۰.۴۵ و اسلامپ ۱۰-۱۵ سانتیمتر. برای چسبندگی بهتر، از سیمان نوع ۲ یا ۵ و سنگدانههای ریز (حداکثر ۲۰ میلیمتر) استفاده کنید. بتن خودتراکم (SCC) ایدهآل است تا در فضای محدود جریان یابد.
افزودنیهای مانند فوقروانکننده Dezocrete N-540 (نفتالینی) یا پلیکربوکسیلات Dezobuild D-20 کارایی را بدون آب اضافی حفظ میکنند – این محصولات تراکم را ≥۹۸% میرسانند.
۸. عملآوری ژاکت بتنی چقدر طول میکشد و چطور انجام شود؟
عملآوری حداقل ۷-۱۴ روز برای رسیدن به ۷۰% مقاومت. روشها:
مرطوب نگه داشتن با گونی، پلاستیک یا اسپری آب (۲-۳ بار روزانه).
استفاده از ترکیبات شیمیایی مانند Dezoseal G 330 (واترپروف) یا Betocrete K 10 (کریستالشونده) برای آببندی و کاهش انقباض.
در هوای گرم ایران، عملآوری را تا ۲۱ روز延长 کنید. عدم عملآوری میتواند ترک مویی را ۳۰% افزایش دهد – تست مقاومت در ۷ روز الزامی است (ASTM C39).
۹. مشکلات رایج در اجرای ژاکت بتنی چیست و چطور حل شوند؟
مشکلات رایج:
جدایی بتن (از چسبندگی ضعیف): با زبری سطح و اپوکسی حل کنید.
لانه زنبوری یا تخلخل: ویبرهزنی کامل و قوامدهنده Betocrete S200 استفاده کنید.
انقباض دیفرانسیل (ترک بین قدیمی و جدید): از میکروسیلیس Dezomix 4500 برای کاهش انقباض ۳۰%.
افزایش وزن: در طراحی فونداسیون جبران کنید. در ۲۰% پروژههای ایرانی، مشکلات از آمادهسازی ضعیف ناشی میشود – نظارت مداوم کلیدی است.
۱۰. چه افزودنیهایی برای اجرای ژاکت بتنی توصیه میشود؟
افزودنیهای تخصصی عالی عمل میکنند:
فوقروانکننده: Dezobuild D-10N یا Dezocrete R 540 برای جریانپذیری و کاهش آب (تا ۳۰%).
کاهنده انقباض: ژل میکروسیلیس Dezomix M 4500 یا P 4500 برای تراکم و جلوگیری از ترک.
قوامدهنده: Betocrete S200 برای جلوگیری از جدایی در فضای محدود.
ضدخوردگی: Betocrete CQ برای میلگردها. محصولات کلینیک بتن ایران بر اساس ASTM تست شدهاند و در پروژههای مقاومسازی تهران (مانند برجها) استفاده میشوند – مثلاً R-2210 (دیرگیر) برای تابستان ایدهآل است.
اگر در حال مقاومسازی پروژهای هستید، پیشنهاد میکنم با محصولات کلینیک بتن ایران شروع کنید – مثلاً با مشاوره کارشناسانشان برای انتخاب بتن مناسب. برای جزئیات بیشتر یا محاسبات خاص، خوشحال میشوم راهنمایی کنم!
