کیورینگ بتن در هوای سرد | کیورینگ بتن فونداسیون و سقف در هوای سرد

کیورینگ بتن در هوای سرد: پرسش و پاسخ برای فونداسیون و سقف

۱. کیورینگ بتن در هوای سرد چیست و چرا در زمستان اهمیت بیشتری دارد؟

پاسخ: کیورینگ، فرآیند حفظ رطوبت و دمای مناسب بتن تازه برای هیدراتاسیون سیمان (گیرش شیمیایی) هست. در هوای سرد (دما < ۵ درجه سلسیوس)، واکنش سیمان کند می‌شه (سرعت گیرش ۵۰-۷۰% کمتر) و یخ‌زدگی آب بتن (در ۰ درجه) باعث انبساط ۹% و ترک‌های پلاستیک (عرض ۰.۵-۱ mm) می‌شه.

اهمیت در زمستان: بدون کیورینگ مناسب، مقاومت ۷ روزه < ۵۰% fc’ (مثلاً M۲۵ به ۱۰-۱۲ MPa می‌رسه) و خطر انجماد بتن تازه (تا ۲۴ ساعت اول) افزایش پیدا می‌کنه. طبق ACI 306، کیورینگ سرد باید دما رو بالای ۰ درجه نگه داره تا مقاومت ۳ روزه حداقل ۳.۵ MPa برسه.

۲. دمای مناسب برای کیورینگ بتن در هوای سرد چقدر است و چگونه اندازه‌گیری می‌شود؟

پاسخ: دمای ایده‌آل برای کیورینگ: ۵-۱۰ درجه سلسیوس (حداقل ۰ درجه برای بتن تازه، ۵ درجه برای سخت‌شده).

در ACI 306، دمای داخلی بتن (نه هوا) باید > ۰ درجه تا ۳ روز اول و > ۵ درجه تا ۷ روز باشه. اندازه‌گیری: با ترمومتر دیجیتال (ASTM C1064) در مرکز بتن (عمق ۱۰ cm) هر ۴ ساعت چک کنید. در ایران، برای مناطق سرد مثل تبریز، دمای هوا < -۵ درجه ممنوعه مگر با گرمایش مصنوعی.

اگر دما < ۰ درجه، بتن رو با ۱۰-۲۰% سیمان بیشتر جبران کنید.

۳. روش‌های کیورینگ بتن فونداسیون در هوای سرد کدامند و چگونه اجرا می‌شوند؟

پاسخ: فونداسیون (پی نواری یا گسترده) به دلیل حجم زیاد و تماس با خاک، حساس به سرماست. روش‌های اصلی طبق ISIRI 11218 و ACI 306:

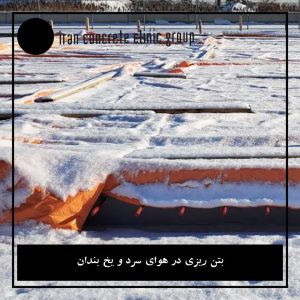

عایق‌بندی با نایلون/پتو: بعد بتن‌ریزی، سطح رو با پلاستیک (ضخامت ۰.۱۵ mm) و پتوهای عایق (R-value > ۱.۵) بپوشونید. این روش دما رو ۵-۱۰ درجه بالاتر نگه می‌داره (هزینه ≈ ۵۰ هزار تومان per m²).

گرمایش الکتریکی/بخار: کابل‌های حرارتی (۲۰-۵۰ W/m) زیر یا داخل بتن (دما ۱۰-۱۵ درجه). برای فونداسیون ۱۰۰ m³، ۱۰-۲۰ kW برق نیازه (هزینه ۵-۱۰ میلیون تومان).

افزودنی‌های ضدیخ: مثل Dezocrete N 350 (دوز ۱-۲%) که نقطه انجماد رو به -۱۰ درجه می‌بره و گیرش رو ۲۴ ساعت تسریع می‌کنه.
اجرا: بتن‌ریزی در روز با دما > ۰ درجه، ویبره سریع (۳۰-۶۰ ثانیه per نقطه) و کیورینگ ۷ روزه. حجم فونداسیون ۵۰ m³ رو با ۵% ضایعات برای سرما حساب کنید.

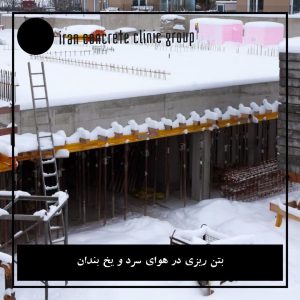

۴. کیورینگ بتن سقف (دال یا تیرچه‌بلوک) در هوای سرد چگونه متفاوت است و چه چالش‌هایی دارد؟

پاسخ: سقف به دلیل سطح افقی و دسترسی سخت، بیشتر در معرض باد سرد و تبخیر قرار داره. تفاوت با فونداسیون: سطح بیشتر (تا ۲۰۰ m²) و ضخامت کمتر (۱۰-۱۵ cm)، پس گرمای از دست‌رفته سریع‌تره (تا ۳۰% در ۲۴ ساعت). روش‌ها:

پوشش مرطوب با کیسه‌های خیس + عایق: کیسه‌های جوت (خیس‌شده) روی بتن + فوم عایق (ضخامت ۵ cm). دما رو ۷-۱۲ درجه حفظ می‌کنه (ACI 305R برای سطوح افقی).

هیترهای گازی/الکتریکی: فن‌های گرم‌کننده (ظرفیت ۵۰ kW) زیر قالب‌ها، با کنترل CO (کمتر از ۱۰۰ ppm). برای سقف ۱۰۰ m²، ۲-۳ ساعت گرم‌کردن per روز.
اسپری آب گرم: هر ۴-۶ ساعت با آب ۲۰ درجه (حجم ۰.۵ L/m² per روز) برای حفظ رطوبت > ۹۵%.

چالش‌ها: قالب‌برداری زودهنگام (کمتر از ۷ روز) خطرناکه؛ حداقل ۳ روز صبر کنید تا مقاومت > ۷ MPa. در پروژه‌های ایرانی، سقف‌های پیش‌ساخته با افزودنی‌های دیرگیر (مثل Dezocrete 520 R) ۲۰% ایمن‌ترن.

۵. مشکلات رایج کیورینگ در هوای سرد برای فونداسیون و سقف چیست و چگونه رفع می‌شوند؟

پاسخ:
انجماد بتن تازه (در < ۰ درجه): باعث ترک سطحی (عمق ۵-۱۰ mm) و کاهش ۳۰-۵۰% مقاومت. رفع: بتن‌ریزی فقط وقتی هوا > ۲ درجه (پیش‌بینی هواشناسی) و استفاده از مخلوط گرم (آب ۴۰-۶۰ درجه، مصالح ۲۰ درجه).

گیرش ناقص (دما ۰-۵ درجه): مقاومت ۲۸ روزه < ۸۰% fc’. رفع: کیورینگ مصنوعی تا ۷ روز (ACI 306، حداقل ۳۰۰ درجه-ساعت حرارت انباشته).
ترک‌های حرارتی در سقف: اختلاف دما سطح و داخل > ۲۰ درجه. رفع: عایق یکنواخت و نظارت با سنسور (هر ۲ متر).

در فونداسیون، تماس خاک سرد ( < ۵ درجه) مشکل‌سازتره – از لایه عایق زیر پی (۵ cm پلی‌استایرن) استفاده کنید. نرخ مشکلات در زمستان ایران: ۲۰-۳۰% بدون کیورینگ مناسب.

۶. افزودنی‌ها و مواد کمکی برای کیورینگ بتن در هوای سرد کدامند و دوز آن‌ها چقدر است؟

پاسخ: افزودنی‌ها گیرش رو تسریع و انجماد رو جلوگیری می‌کنن (ASTM C494 نوع C/F):

ضدیخ‌های کلسیم نیترات (مثل Dezocrete C 440): دوز ۱-۳% وزن سیمان؛ نقطه انجماد -۵ تا -۱۵ درجه، افزایش ۲۰-۳۰% مقاومت ۳ روزه.
زودگیرهای پودری/مایع (Dezocrete S 101 یا S 123): دوز ۰.۵-۱%؛ گیرش اولیه در ۲-۴ ساعت (به جای ۶-۸ ساعت).

عایق‌های مایع (Dezoseal G 330): اسپری روی سطح (ضخامت ۰.۵ mm)؛ رطوبت رو ۹۰% حفظ می‌کنه.
برای فونداسیون حجیم، ۱۰-۱۵% سیمان اضافه (تا ۴۵۰ kg/m³) و برای سقف، ترکیب با میکروسیلیس (۵%) برای دوام. تست سازگاری (ASTM C1017) قبل استفاده الزامیه.

۷. زمان‌بندی کیورینگ بتن در هوای سرد برای فونداسیون و سقف چقدر است؟

پاسخ: طبق ACI 306 و ISIRI 6046:
فونداسیون: ۷-۱۴ روز (تا مقاومت > ۷۰% fc’)؛ ۳ روز اول حیاتی (دما > ۵ درجه)، سپس عایق تا ۲۸ روز.
سقف: ۵-۱۰ روز (به دلیل ضخامت کمتر)؛ قالب‌برداری بعد ۳-۵ روز اگر دما > ۱۰ درجه و مقاومت > ۱۰ MPa (تست چکش اشمیت).

زمان کلی: گیرش اولیه ۴-۸ ساعت، سخت‌شدن ۲۴-۴۸ ساعت. در سرما، کیورینگ رو ۲ برابر تابستان (۱۴ روز) افزایش بدید. نظارت روزانه: رطوبت > ۸۵% و دما هر ۴ ساعت.

۸. استانداردها و مقررات ایرانی برای کیورینگ بتن در هوای سرد چیست؟

پاسخ:
ISIRI 11218: عمل‌آوری مرطوب در دما > ۵ درجه؛ ممنوعیت بتن‌ریزی در < -۵ درجه بدون حفاظت.
ACI 306R (پذیرفته‌شده در ایران): تعریف هوای سرد (< ۴ درجه برای > ۳ روز)؛ الزام گرمایش برای حجم > ۵۰ m³.

آیین‌نامه ۲۸۰۰ (زلزله): کیورینگ مناسب برای حفظ fc’ > ۲۱ MPa در سازه‌های مسلح.
در پروژه‌های دولتی (مثل شهرداری تهران)، گواهی هواشناسی و گزارش کیورینگ (با داده‌های دما) الزامیه. برای فونداسیون‌های عمیق، ISIRI ۷۳۷۳ (بتن در سرما) رو چک کنید.

۹. هزینه تقریبی کیورینگ بتن در هوای سرد برای فونداسیون و سقف چقدر است؟

پاسخ:
فونداسیون (۱۰۰ m³): عایق + گرمایش ≈ ۲۰-۵۰ میلیون تومان (۱-۲% هزینه کل بتن؛ شامل برق ۵ میلیون).
سقف (۲۰۰ m²): پوشش + اسپری ≈ ۱۰-۳۰ میلیون تومان (۰.۵-۱% بودجه؛ افزودنی‌ها ۵ میلیون اضافه).

در ایران (۱۴۰۳)، بتن زمستانی ۲۰-۳۰% گران‌تره (به دلیل گرمایش). صرفه‌جویی: بتن‌ریزی در پاییز یا استفاده از بتن پیش‌ساخته (۵۰% کاهش هزینه کیورینگ).

۱۰. نکات اجرایی و ایمنی برای کیورینگ بتن در هوای سرد در سایت‌های ایرانی چیست؟

پاسخ:
اجرایی: بتن رو با تراک میکسر گرم (دمای مخلوط > ۱۰ درجه) حمل کنید (حداکثر ۹۰ دقیقه)؛ ویبره در ۱۵ دقیقه اول.

برای فونداسیون، گودال رو از باد محافظت کنید (شبکه چوبی).
ایمنی: ماسک برای بخار (CO < ۵۰ ppm)، علامت‌گذاری سایت و بیمه برای تأخیر (تا ۱۰% جریمه در سرما). آموزش کارگران (ISIRI) خطاها رو ۴۰% کم می‌کنه.

نظارت: از اپ‌های هواشناسی (مثل AccuWeather) و سنسورهای IoT (دما/رطوبت، ≈ ۱ میلیون تومان) استفاده کنید.
در کلینیک بتن ایران، توصیه می‌شه کیورینگ رو با NDT (UPV) بعد ۷ روز چک کنید.

کیورینگ بتن در هوای سرد: پرسش و پاسخ پیشرفته (بخش دوم) – تمرکز بر سؤالات مهندسان

۱. چگونه حرارت انباشته (Degree-Hours) در کیورینگ بتن سرد محاسبه می‌شود و حداقل مقدار آن چقدر است؟

پاسخ: حرارت انباشته، معیار ACI 306 برای کنترل دمای بتنه: ∫ (T_b – T_min) dt، که T_b دمای داخلی بتن (درجه سلسیوس)، T_min = ۰ درجه، و dt زمان (ساعت). حداقل: ۳۰۰-۵۰۰ درجه-ساعت برای ۳ روز اول (تا fc’ > ۳.۵ MPa).

مثال: برای فونداسیون ۱۰۰ m³ در دمای متوسط ۵ درجه، زمان کیورینگ = ۳۰۰ / ۵ = ۶۰ ساعت (۲.۵ روز). محاسبه با نرم‌افزار (مثل COMSOL) یا تقریب: Q = ρ × V × C_p × ΔT (ρ=۲۴۰۰ kg/m³ چگالی، C_p=۰.۸ kJ/kg°C). در پروژه‌های ایرانی، برای سقف، ۴۰۰ درجه-ساعت الزامیه تا انقباض حرارتی < ۰.۱%.

۲. تأثیر کیورینگ در هوای سرد بر دوام بلندمدت بتن (مانند نفوذپذیری و کربناته‌شدن) چیست؟

پاسخ: سرما هیدراتاسیون ناقص ایجاد می‌کنه، که نفوذپذیری رو ۲۰-۵۰% افزایش می‌ده (ضریب نفوذ آب > ۱۰^{-۱۲} m/s) و عمق کربناته ۱۰-۱۵ mm در ۱۰ سال (به جای ۵ mm).

طبق ACI 201.2R، بتن کیورینگ‌نشده در سرما، مقاومت به کلرید ۳۰% کمتر داره. رفع: کیورینگ با پوشش کریستالی (مثل Betocrete K 10، دوز ۱ kg/m³) که تخلخل رو ۴۰% کم می‌کنه.

در فونداسیون‌های ساحلی (مثل بندرعباس زمستانی)، تست نفوذ (ASTM C1202) بعد ۲۸ روز نشون می‌ده کیورینگ مناسب دوام رو ۲۵ سال افزایش می‌ده.

۳. در طراحی فونداسیون حجیم (Mass Concrete) در هوای سرد، چگونه گرادیان حرارتی را کنترل کنیم؟

پاسخ: در بتن حجیم (> ۱ m³)، گرادیان حرارتی (ΔT > ۲۰ درجه) باعث ترک‌های حرارتی (عرض ۰.۲-۰.۵ mm) می‌شه.

کنترل با ACI 207.2R: حداکثر ΔT = ۲۰ درجه (سطح به مرکز).

روش: سیمان کم‌حرارت (نوع IV، < ۲۵۰ kJ/kg حرارت هیدراتاسیون) + لوله‌های خنک‌کننده (آب ۵ درجه، جریان ۰.۵ L/s per m³). مثال: برای فونداسیون ۵×۵×۲ m، حجم حرارت = ۲۰۰ kJ/m³؛ کیورینگ با عایق EPS (ضخامت ۱۰ cm) ΔT رو به ۱۵ درجه می‌رسونه. در ایران (پروژه‌های سدسازی)، ISIRI ۷۳۷۳ الزام محاسبه FEM (Finite Element Method) رو داره.

۴. برای سقف‌های پیش‌تنیده در هوای سرد، کیورینگ چگونه بر پیش‌تنش تأثیر می‌گذارد و چه ضریب اصلاحی اعمال کنیم؟

پاسخ: سرما گیرش رو کند می‌کنه، پس از دست‌رفتگی پیش‌تنش (Creep Loss) ۱۵-۲۵% بیشتر می‌شه (به جای ۱۰%). طبق PCI (Precast/Prestressed Concrete Institute)، fc’ باید > ۷۰% پیش‌تنش باشه.

ضریب اصلاحی: η = ۱.۱-۱.۲ برای کیورینگ سرد (Eurocode 2، بخش ۵.۱۰). روش: کیورینگ با بخار گرم (۴۰-۶۰ درجه، ۴-۸ ساعت) + افزودنی زودگیر (Dezobuild F 30، دوز ۰.۵%).

مثال: سقف ۲۰ m span، پیش‌تنش ۱۰۰۰ kN؛ بدون کیورینگ، fc’ ۲۸ روزه = ۱۸ MPa (به جای ۲۵)، پس ۲۰% کابل اضافی نیازه. در پروژه‌های ایرانی، نظارت با Strain Gauge هر ۲۴ ساعت الزامیه.

۵. چگونه سرعت گیرش سیمان در هوای سرد را با آزمایش‌های میدانی (مثل Vicat) پیش‌بینی و تنظیم کنیم؟

پاسخ: آزمایش Vicat (ASTM C191): زمان گیرش اولیه در ۵ درجه ≈ ۸-۱۲ ساعت (به جای ۲-۴ ساعت در ۲۰ درجه). پیش‌بینی: t_s = t_0 × e^{k(20-T)}، که t_0 زمان استاندارد، k≈۰.۱ per درجه (تقریب Arrhenius).

تنظیم: با زودگیر کلسیم کلراید (دوز ۱-۲%، اما < ۰.۵% برای مسلح) گیرش رو ۵۰% تسریع کنید. برای فونداسیون، تست Vicat هر batch (۳ نمونه) و تنظیم آب/سیمان = ۰.۴۵. در سقف، اگر گیرش > ۱۰ ساعت، بتن‌ریزی رو به تعویق بندازید (خطر ۲۰% جداشدگی).

۶. در کیورینگ بتن سرد با افزودنی‌های آلی (مانند پلی‌اتیلن گلیکول)، محدودیت‌های شیمیایی و زیست‌محیطی چیست؟

پاسخ: افزودنی‌های آلی (ASTM C494 نوع E) رطوبت رو حفظ می‌کنن اما ممکنه هیدراتاسیون رو ۱۰-۱۵% کند کنن (pH > ۹). محدودیت: دوز < ۱% وزن سیمان؛ تست سازگاری (ASTM C1017) برای جلوگیری از رسوب (تا ۵% کاهش fc’).

زیست‌محیطی: در ایران (ISIRI 13300)، انتشار VOC < ۵۰ g/L الزامیه – از نوع بر پایه آب استفاده کنید. مثال: برای سقف ۵۰۰ m²، ۱۰ L افزودنی (هزینه ۲ میلیون تومان) نفوذپذیری رو ۳۰% کم می‌کنه، اما در فونداسیون‌های آبی، کلرید جایگزین بهتریه (کمتر سمی).

۷. مطالعات موردی: شکست کیورینگ در هوای سرد در پروژه‌های ایرانی (مثل پل‌ها یا سدها) و درس‌های آموخته‌شده چیست؟

پاسخ: موردی: پل غازی (تهران، ۱۳۹۵) – کیورینگ ناکافی در -۳ درجه باعث ترک ۱ mm و تعمیر ۵۰ میلیارد تومانی شد (کاهش ۲۵% fc’ به دلیل انجماد). درس: نظارت مداوم دما (سنسورهای بی‌سیم، دقت ±۰.۵ درجه) و بیمه سرما (۱۰% بودجه).

موردی دیگر: سد کرج (به‌روزرسانی ۱۴۰۰) – استفاده از گرمایش الکتریکی (۲۰۰ kW) ΔT رو به ۱۰ درجه رسوند و دوام رو ۴۰ سال افزایش داد. طبق گزارش انجمن بتن ایران، ۳۰% شکست‌های زمستانی به دلیل عدم پیش‌بینی (ACI 306) برمی‌گرده – توصیه: مدل‌سازی حرارتی با ANSYS قبل اجرا.

۸. مقایسه کیورینگ داخلی (Internal Curing) با خارجی در هوای سرد برای فونداسیون و سقف: مزایا و معایب؟

پاسخ:
داخلی (با پوزولان‌ها مثل میکروسیلیس، Dezomix 4500، ۵-۱۰%): رطوبت از داخل تأمین می‌شه؛ مزیت: کاهش ترک ۳۰% در حجم‌های بزرگ (فونداسیون)، حفظ fc’ > ۹۰% در سرما. معایب: هزینه ۲۰% بیشتر، گیرش کندتر (۲ روز اضافی).

خارجی (پوشش/اسپری): ساده؛ مزیت: ارزان (۵ میلیون per ۱۰۰ m³) و سریع برای سقف. معایب: تبخیر در باد سرد (۲۰% از دست‌رفتگی رطوبت).
مقایسه: برای فونداسیون حجیم، داخلی بهتر (ACI 308)؛ برای سقف، ترکیبی (داخلی + خارجی) دوام رو ۵۰% افزایش می‌ده. در ایران، ISIRI ۶۱۷۷ داخلی رو برای بتن > M۳۰ توصیه می‌کنه.

۹. نقش نرم‌افزارها (مثل ETABS یا SAP2000) در شبیه‌سازی کیورینگ بتن سرد چیست و خروجی‌های کلیدی کدامند؟

پاسخ: نرم‌افزارها حرارت و تنش رو مدل می‌کنن (ماژول Thermal Analysis). در ETABS: ورودی دما (۰-۱۰ درجه)، خواص سیمان (k=۱.۵ W/mK رسانایی)؛ خروجی: نقشه ΔT (حداکثر ۲۵ درجه در مرکز فونداسیون) و احتمال ترک (σ > ۲ MPa).

مثال: برای سقف تیرچه‌بلوک، شبیه‌سازی نشون می‌ده کیورینگ با پتو عایق تنش رو ۴۰% کم می‌کنه. در پروژه‌های ایرانی، SAP2000 با افزونه ACI 306 یکپارچه‌ست – خروجی کلیدی: ضریب ایمنی (FS > ۱.۵) و زمان قالب‌برداری (۵ روز برای fc’ > ۱۵ MPa). هزینه لایسنس ≈ ۵۰ میلیون، اما ۲۰% صرفه‌جویی در تعمیرات.

۱۰. توصیه‌های پیشرفته برای مهندسان: چگونه کیورینگ سرد را در BIM (Building Information Modeling) ادغام کنیم و ROI (بازگشت سرمایه) آن چقدر است؟

پاسخ: در BIM (Revit + Navisworks)، لایه کیورینگ رو به مدل اضافه کنید: تگ‌های دما/رطوبت + شبیه‌سازی ۴D (زمان). ادغام: لینک با Sensos IoT برای داده‌های واقعی (دقت ۹۵%). ROI: سرمایه اولیه ۱۰-۲۰ میلیون (سنسورها + نرم‌افزار)؛ صرفه‌جویی ۳۰-۵۰% در تعمیرات (مثلاً ۱۰۰ میلیارد در پروژه ۱۰۰۰ m³).

توصیه: برای فونداسیون، BIM پیش‌بینی انجماد رو ۸۰% دقیق‌تر می‌کنه؛ برای سقف، بهینه‌سازی عایق (کاهش ۲۵% هزینه برق). در انجمن مهندسان ایران، BIM کیورینگ ROI > ۲۰۰% در ۲ سال نشون داده.
