مقاوم سازی با ژاکت بتنی چیست و هدف
ژاکت بتنی: پوشش و افزایش مقطع عضو موجود با بتن مسلح جدید (کلاف، پوشش یا پوستهٔ بتنی) که به کمک میلگردهای اتصال و آرماتور جدید، ظرفیت خمشی، برشی، محوری و صلبیت را افزایش میدهد.
اهداف: افزایش مقاومت و سختی، بهبود شکلپذیری و ظرفیت جذب انرژی در برابر زلزله، ترمیم خوردگی و ترکها، تأمین ظرفیت باربری اضافی برای تغییر کاربری یا افزایش طبقات.
مزایای ژاکت بتنی
افزایش قابلتوجه مقاومت خمشی، برشی و محوری.
بهبود سختی و کاهش تغییرمکانها (دفرمگیها).
افزایش شکلپذیری و ظرفیت جذب انرژی در سازههای لرزهای.
حفاظت بیشتر از آرماتورهای جدید (پوشش بتنی) و امکان ترکیب با دیگر روشها (مثلاً میلگردگذاری، انکر مکانیکی، تزریق اپوکسی).
متریال شناختهشده و مقرونبهصرفه در بسیاری از موارد.
معایب ژاکت بتنی
افزایش بار مرده و در نتیجه بار روی پی و اعضای تحتانی — نیاز به بررسی ظرفیت پی.
اجرای زمانبر و نیاز به قالببندی، صورتزدن عملیات جاپای و شاتکریت یا بتنریزی.
نیاز به دسترسی سهبعدی و گاهی تخریب موضعی و داربست/شمعبندی موقت.
حساسیت به کیفیت اجرایی (چسبندگی، آرماتورگذاری، بتنریزی، عملآوری).
افزایش ابعاد عناصر و تأثیر روی فضای داخلی/معماری.
امکان ایجاد مفصل سرد یا نقص اتصال در صورت اجرای غیرصحیح.
اصول و مبانی طراحی اجرایی ژاکت بتنی
تحلیل سازهای: برآورد نیاز تقویتی (خمشی/برشی/محوری)، بررسی ظرفیت پی، و انتخاب ضخامت و آرماتورهای ژاکت مطابق آییننامهها (مثلاً ACI/EUROCODE یا استانداردهای ملی مثل 2800 برای رفتار لرزهای).
اتصال مناسب: برقرار کردن انتقال نیرو بین بتن جدید و قدیم (میلگردهای کاشتهشده/dowels، اپوکسی، شیارها/رافتها، انکربلتها).
تأمین پوشش و آرماتور: طول گیرش و فواصل آرماتورها باید تامین شود؛ برای ستونها بهویژه تأمین مهاربند و خاموتبندی مناسب برای افزایش تسلیمپذیری اهمیت دارد.
کنترل ترک و جمعشدگی: استفاده از افزودنیهای مناسب، الیاف، درزهای اجرایی و عملآوری صحیح.
مراحل اجرایی و نکات کلیدی (گامبهگام) ژاکت بتنی
ارزیابی اولیه
بازرسی وضعیت آرماتورها، ترکها، خوردگی، ظرفیت موجود و بارهای جدید پیشنهادی؛ انجام محاسبات تقویتی.
آمادهسازی و تمیزکاری سطوح
حذف بتن خراب و آلوده تا رسیدن به بتن سالم؛ زبرسازی سطح (پخ، شاتبلاست یا سندبلاست) جهت بهبود چسبندگی.
رفع زنگ و خوردگی آرماتورهای موجود یا تعویض/پُرس کردن آرماتورهای فرسوده.
نصب اتصالات و کاشت آرماتور (Dowels)
سوراخکاری، تزریق اپوکسی کاشت و قرار دادن میلگردهای فولادی با طول گیرش کافی؛ فاصله و طول گیرش طبق محاسبه و آییننامه.
در ستونها: اجرای خاموتهای جدید با فاصله کاهشیافته در نواحی بحرانی (نزدیک تکیهگاهها).

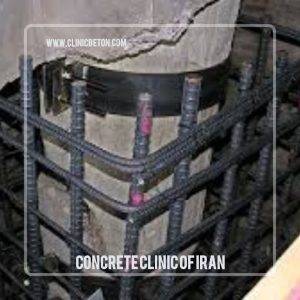

آرماتوربندی ژاکت
بستن آرماتورهای طولی جدید و خاموت/اسپیسرها؛ تامین فاصله پوشش مورد نیاز.
قالببندی و ایجاد کلیدهای برشی (Shear Keys) در صورت نیاز
قرار دادن قالب و تأمین درز اجرایی مناسب؛ در صورت امکان ایجاد شیار یا برآمدگی روی سطح قدیم برای کلید برشی.
بتنریزی یا شاتکریت
استفاده از بتن با مقاومت و کارایی مناسب، افزودنیهای ضدانقباض یا میکروسیلیس در صورت نیاز؛ بتنریزی یکنواخت و ویبره اوکی.
برای فواصل کوچک یا نواحی پر از میلگرد، شاتکریت یا بتن پمپ/گروت مناسب.
عملآوری و مراقبت پس از بتنریزی
حداقل 7–14 روز عملآوری مرطوب یا بسته به نوع سیمان و افزودنیها؛ جلوگیری از خشکشدن سریع و ترک حرارتی.
نهاییسازی و مقاومسازی سطوح
اجرای پوششهای ضدآب/ضدخوردگی، نماکاری در صورت نیاز و بازبینی اتصالات.
نکات اجرایی مهم (کاربردی) اجرای ژاکت بتنی
طول کاشت میلگردها (embedment) حداقل طبق محاسبات آییننامهای تأمین شود؛ از کاشت کوتاه خودداری شود.
فواصل میلگردهای جدید از سطح و بین خود را با استفاده از فاصلهدهندهها (اسپیسر) تنظیم کنید.
در صورت وجود ترکهای فعال، ابتدا تزریق اپوکسی یا تعمیر ترکها قبل از اجرای ژاکت انجام شود.
کنترل کیفیت بتن (تعیین اسلامپ، نمونهبرداری مکعب/استوانه، کنترل مقاومت).
استفاده از گروت غیرمنقبض برای پر کردن فضاهای بین بتن قدیم و جدید در موارد خاص (مثلاً زیر پیها یا صفحات اتصال).
هنگام افزایش بار مرده، ظرفیت پایۀ سازه را بررسی و در صورت نیاز پی تقویت شود یا بار منتقل شود.
اگر هدف تقویت لرزهای است: تأمین خاموتهای نزدیکتر در نواحی پلاستیک، اتصال پیوسته آرماتورها و توجه ویژه به توزیع نیروهای محوری و برشی.
جلوگیری از مفصل سرد: اگر بتنریزی در نوبتهای مختلف است، استفاده از درمان سطحی و اپوکسی یا طراحی درز اجرایی مناسب.
محافظت از بتن جدید در برابر یخزدگی و باران در هنگام عملآوری.
مقادیر و حدود تقریبی (قابلتنظیم با طراحی) ژاکت بتنی
ضخامت ژاکت معمول ستونها: معمولاً 50–150 میلیمتر (بستگی به نیاز تقویتی).
خاموتها: در نواحی بحرانی فاصله ≤100–150 میلیمتر پیشنهاد میشود (مطابق محاسبه).
آرماتور طولی: برحسب نیاز، معمولاً چند میلگرد Ø10–Ø25 جایگزین یا اضافه میشوند.
(تذکر: مقادیر نهایی باید توسط محاسب و مطابق آییننامه تعیین گردد.)
کاربردهای مقاوم سازی با ژاکت بتنی
تقویت ستونها، تیرها و دیوارهای حائل یا برشی.
افزایش مقاومت و امکان ایجاد طبقه اضافه یا تغییر کاربری.
تعمیر و بازتوانی سازههای آسیبدیده بر اثر زلزله یا خوردگی.
بهبود رفتار لرزهای سازههای موجود.
اصلاح ترکها و پوششدهی برای جلوگیری از نفوذ رطوبت و خوردگی.
کنارگزینها و ترکیب با روشهای دیگر
قابل ترکیب با FRP (برای افزایش شکلپذیری)، انکراژ مکانیکی، کاشت آرماتور، تزریق اپوکسی، یا استفاده از ژاکت فولادی در شرایط ویژه.
انتخاب روش در عمل براساس هزینه، شرایط دسترسی، وزن مجاز پایه و نیاز به شکلپذیری انجام میشود.
کنترل و تضمین کیفیت نهایی عملیات مقاوم سازی با ژاکت بتنی
تست کشش کاشت میلگرد (pull-out) و نمونهبرداری بتن جدید.
بازدیدهای دورهای و مستندسازی اجرای آرماتورها، کاشتها و بتنریزی.
انجام محاسبهٔ دقیق توسط مهندس سازه و تهیه نقشههای اجرایی و جزئیات اتصال.

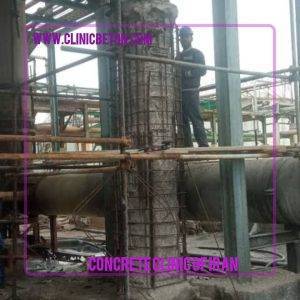

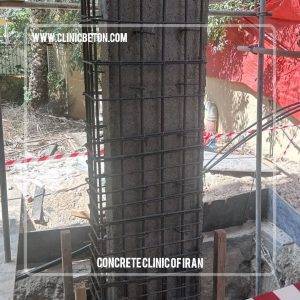

مقاوم سازی ستون با استفاده از روكش بتني (Concrete jacket)
⬅️ روكش بتني شامل لایه اي از بتن، ميلگردهاي طولي و خاموت هاي بسته مي باشد. روكش بتني مقاومت خمشي و برشي ستون را افزايش مي دهد و افزايش شكل پذيري ستون در اين حالت كاملاً مشهود است.
✅ روكش بتن آرمه در مواردي كه ميزان شدت آسيب هاي وارده به ستون زياد باشد و يا ستون از ظرفيت كافي در برابر نيروهاي جانبي برخوردار نباشد، بكار گرفته ميشود.
✅ روكش بتني بسته به شرايط مي تواند دور تا دور ستون و يا در يك وجه آن اجرا شود.مناسب بودن طرح روكش بتني به پيوستگي آن با عضو بستگي دارد
✅ اگر ضخامت روكش بتني كم باشد، افزايش سختي در ستون مقاوم سازي شده محسوس نمي باشد.
✅ روكش بتني باعث افز ايش ابعاد ستون مي گردد كه علاوه بر مسائل معماري، وزن ساختمان را نيز افزايش ميدهد.
✅ روكش بتن آرمه در مواردي كه ميزان شدت آسيب هاي وارده به ستون زياد باشد و يا ستون از ظرفيت كافي در برابر نيروهاي جانبي برخوردار نباشد، بكار گرفته ميشود.
✅ روكش بتني بسته به شرايط مي تواند دور تا دور ستون و يا در يك وجه آن اجرا شود.مناسب بودن طرح روكش بتني به پيوستگي آن با عضو بستگي دارد
✅ اگر ضخامت روكش بتني كم باشد، افزايش سختي در ستون مقاوم سازي شده محسوس نمي باشد.
✅ روكش بتني باعث افز ايش ابعاد ستون مي گردد كه علاوه بر مسائل معماري، وزن ساختمان را نيز افزايش ميدهد.
✅ مزایای استفاده از ژاکت بتنی
1. امکان اصلاح همزمان کليه مشکلات سختي و مقاومتي در قابهاي بتني
2. اصلاح اتصالات در قابها
3. امکان اصلاح باربري ثقلي ستونها
4. سهولت ايجاد پيوستگي بين اعضا
5. عدم نياز به پوشش ضد حريق
6. دخالت ناچيز در معمار
⛔️ معایب استفاده از ژاکت بتنی
1. افزايش وزن قابل توجه در سازه
2. افزايش ابعاد تير و ستونها و کاهش فضاي مفيد
3. زمان زياد براي اجراي طرح
4. هزينه نسبتا زياد
5. نياز به قالب بندي و عمليات اجرايي متعدد
