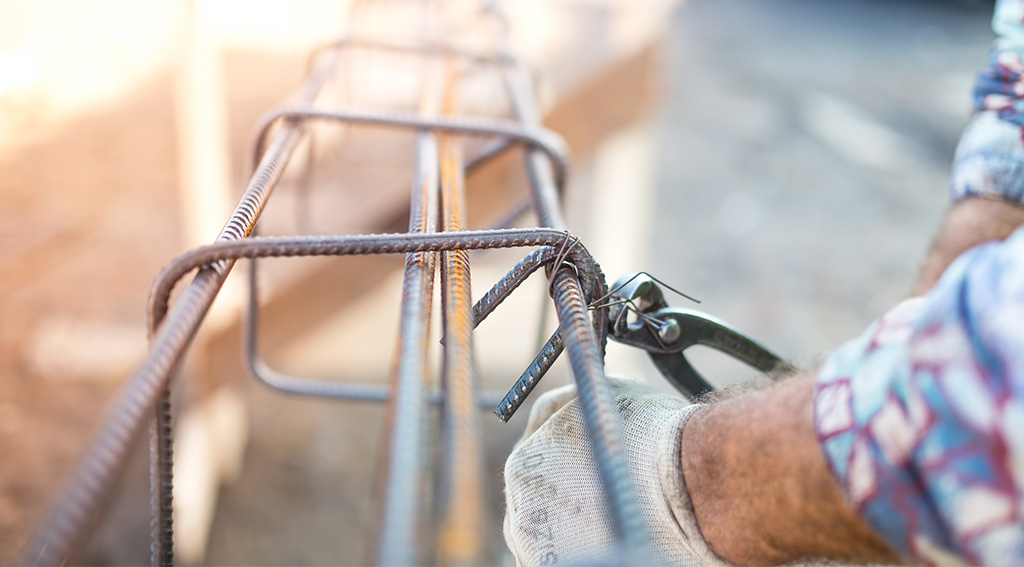

طول خم آرماتورها — تعاریف، فرمولها و راهنمای عملی
طول خم آرماتورها (یا طول مهاری و طول قلاب) یکی از موارد کلیدی در اجرای سازههای بتنی است. این طول تعیینکننده مقدار فولاد درگیر در انتقال نیروی برشی و کششی به بتن و جلوگیری از لغزش و جدا شدن آرماتور از بتن است. انتخاب طول خم مناسب باعث افزایش ایمنی، عملکرد و دوام سازه میشود.
تعریفها و مفاهیم پایه
طول خم (Hook length): مقدار اضافی از آرماتور که به شکل قلاب یا خم در بتن قرار میگیرد تا مهاری ایجاد کند.
طول مهاری (Development length, ld): طول لازم از آرماتور که برای انتقال مقاومت تسلیم یا کشش از فولاد به بتن لازم است.

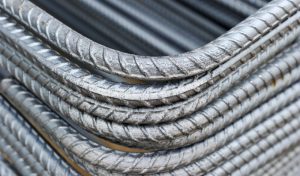

شعاع خم (Bend radius): شعاع داخلی خم که باید حداقل مقداری داشته باشد تا ترک یا ضعیف شدن میلگرد رخ ندهد.
عوامل مؤثر بر طول خم
قطر میلگرد (d یا φ)
نوع و مقاومت بتن (f’c)
مقاومت مشخصه فولاد (fy)
وضعیت آرماتور (تک، دستهای، در لایههای متراکم)
روکش بتن، وجود پوشش ضدخوردگی یا میلگردهای روکشدار
وجود یا عدم وجود خاموت یا بتن قابل فشرده شدن دور محل قلاب (محصورشدگی)
نوع خم (90° قلاب، 180° U یا حلقوی) و اندازه شعاع خم
قواعد سرانگشتی و مقادیر مرسوم – طول خم آرماتورها — تعاریف، فرمولها و راهنمای عملی
در عمل مهندسی و اجرای کار، معمولاً از قواعد سرانگشتی برای تعیین طول خم استفاده میشود. این مقادیر در آییننامهها ممکن است متفاوت باشند؛ در ادامه مقادیر مرسوم و پیشنهادی آورده شده است:
قلاب 90° (Hook 90°): معمولاً برابر 6 × قطر میلگرد (6d) در نظر گرفته میشود.
قلاب 180° یا U شکل (Hook 180° / U): معمولاً بین 8d تا 12d (مرسوم: 8d تا 12d)؛ مقدار بزرگتر برای حالتهای بدون محصورشدگی یا شرایط حساس توصیه میشود.
شعاع خم (Minimum bend radius): معمولاً بین 3d تا 6d (بسته به استاندارد و نوع میلگرد). میلگردهای ضخیم یا آلیاژ خاص ممکن است شعاع بزرگتری لازم داشته باشند.
برای آرماتورهای فولادی آجدار معمولاً مقدار 90° = 6d و U = 8–12d از تجربه اجرایی پذیرفته است، اما همیشه باید با آییننامه مربوطه تطبیق داده شود.
نمونه عددی
فرض کنیم میلگرد φ16 (d = 16 mm):
قلاب 90°: 6 × 16 = 96 mm ≈ 100 mm
قلاب 180° با 8d: 8 × 16 = 128 mm ≈ 130 mm
قلاب 180° با 12d (حالت محافظهکار): 12 × 16 = 192 mm ≈ 195–200 mm
حداقل شعاع خم (فرض 4d): 4 × 16 = 64 mm
محاسبه طول کلی میلگرد با خم
برای برش و تهیه جدول آرماتورها (برشکاری و خمکاری) معمولاً از روش «مرکز خط» (centerline method) استفاده میشود:
برای یک خم 90° با شعاع R، طول اضافه تقریباً برابر نیم محیط داخلی خم به اضافه تصحیح شعاع است. در عمل از جداول استاندارد یا نرمافزارها استفاده میشود تا خطای دستی کمتر شود.
مثال ساده برای میلگرد با دو قلاب: طول کل = طول صاف + 2 × طول قلاب + طول خم (براساس مرکز خط)
نکات اجرایی و احتیاطها
همیشه به آییننامه ملی ساختمان و مشخصات پروژه مراجعه کنید؛ مقادیر بالا راهنمای عملی هستند نه جایگزین مقررات.
در محلهایی که آرماتورها گروهی هستند یا پوشش بتن کم است، باید طول مهاری را افزایش داد یا از خاموت و محصور کردن استفاده کرد.
اگر میلگرد روکشدار یا با پوشش خاص است، اصطکاک کاهش مییابد و طول مهاری باید بازنگری شود.
خمکاری میلگرد باید با ابزار مناسب و مطابق حداقل شعاع مجاز انجام شود تا ترک یا آسیب به آجها وارد نشود.
در موارد خاص (آرماتورهای پیشتنیده، تعمیرات، اتصالات مکانیکی)، از دستورالعمل سازنده و جزئیات طراحی استفاده کنید.
مرجعها / پیشنهاد مطالعه
آییننامههای ملی و استانداردهای بینالمللی (برای حصول اطمینان از مقادیر دقیق طبق پروژه: آییننامه ملی ساختمان ایران، ACI، Eurocode 2، BS و غیره).
دستورالعملهای کارخانه تولید میلگرد و دستورالعملهای نصب.
جمعبندی و پیشنهاد عملی
برای تصمیمگیری سریع و اجرایی: 90° ≈ 6d ؛ 180° ≈ 8–12d ؛ شعاع خم ≈ 3–6d (بسته به شرایط).
در پروژههای حساس یا جایی که ضریب ایمنی بالاتر لازم است، از مقادیر بزرگتر (مثلاً 12d برای U-hook) استفاده کنید.
این قسمت جوابهای کوتاه و کاربردی به پرسشهای پرتکرار درباره «طول خم / طول مهاری آرماتورها» است — مناسب برای خواننده فنی و مهندسین اجرا.
1) طول قلاب 90 درجه آرماتور چقدر باید باشد؟
پاسخ: معمولاً حدود 6d (شش برابر قطر میلگرد) در نظر گرفته میشود. برای محافظهکاری یا در صورت کاهش چسبندگی، مقدار را افزایش میدهند.

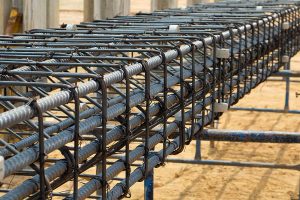

2) طول قلاب 180 درجه (U شکل) چقدر است؟
پاسخ: معمولاً بین 8d تا 12d؛ مقدار بزرگتر برای شرایط بدون محصورشدگی یا در محلهایی با پوشش بتن کم توصیه میشود.
3) طول مهاری (development length) چیست و چگونه تعیین میشود؟ – طول خم آرماتورها — تعاریف، فرمولها و راهنمای عملی
پاسخ: طول مهاری، طول لازم برای انتقال نیروی تسلیم فولاد به بتن از طریق چسبندگی و اصطکاک است. طبق آییننامهها با توجه به fy، f’c، قطر میلگرد، نوع آرماتور (صاف/آجدار) و شرایط محصورشدگی محاسبه میشود. فرمولها در ACI و Eurocode موجود است؛ در عمل از مقادیر ضریبدار یا جدولهای آییننامه استفاده میشود.
4) حداقل شعاع خم میلگرد چقدر باید باشد؟
پاسخ: معمولاً بین 3d تا 6d بر اساس قطر و نوع میلگرد. برای میلگردهای ضخیم یا خاص مقدار بزرگتر لازم است. آییننامهها شعاعهای حداقلی مشخص میکنند.
5) تفاوت طول خم و طول مهاری چیست؟
پاسخ: طول خم (hook) مقدار اضافی برای ایجاد قلاب است؛ طول مهاری مقدار لازم برای انتقال نیروی کششی تا تسلیم فولاد. قلاب میتواند بخشی از طول مهاری باشد یا جایگزین آن شود در شرایط مشخص.
6) آیا در آرماتورهای گروهی (باندل) طول مهاری باید افزایش یابد؟
پاسخ: بله. در آرماتورهای بسته یا گروهی، ضریب کاهش چسبندگی وجود دارد و معمولاً طول مهاری افزایش مییابد یا از خاموت/محصورسازی استفاده میشود.
7) پوشش بتن (cover) چه اثری بر طول مهاری دارد؟
پاسخ: پوشش کم باعث کاهش توان چسبندگی و احتمال ترکخوردگی میشود، در نتیجه طول مهاری باید افزایش یابد یا از قلاب/خاموت برای محصورسازی استفاده شود.
8) آرماتور روکشدار یا ملاتپوش چه تغییری ایجاد میکند؟
پاسخ: روکشها ممکن است اصطکاک را کاهش دهند؛ طول مهاری را باید اصلاح یا طبق دستور تولیدکننده بررسی کرد.
9) برای محاسبه طول خم برای جدول برش و خم (BBS) چه روشی استفاده میشود؟
پاسخ: معمولاً روش «مرکز خط» (centerline) یا جداول استاندارد و نرمافزارهای برشکاری استفاده میشود. طولهای قلاب و مقدار اضافه برای خم در محاسبه لحاظ میشوند.
10) در محلهای اجرای وصله (splicing) چقدر طول همپوشانی لازم است؟
پاسخ: طول همپوشانی (lap splice) بستگی به قطر آرماتور، کلاس بتن، بارگذاری و شرایط محصورشدگی دارد؛ مقادیر معمول بین 20d تا 60d تغییر میکند و باید طبق آییننامه انتخاب شود.
11) آیا قلاب 90 درجه در همه موارد کافی است؟
پاسخ: نه — در برخی شرایط (بارهای بزرگ، پوشش کم، آرماتورهای گروهی) قلاب 180° یا افزایش طول مهاری لازم است.
12) برای میلگرد φ16، طول قلاب 90° چقدر میشود؟
پاسخ: 6 × 16 = 96 mm ≈ حدود 100 mm (عملی معمول).
13) آیا شعاع خم خیلی کوچک باعث ترک خوردن میلگرد میشود؟
پاسخ: بله. خم با شعاع کمتر از حد مجاز میتواند باعث ایجاد ترک در آج یا حتی شکستن میلگرد شود؛ از شعاع مجاز آییننامه پیروی کنید.
14) استانداردهای مرجع برای طول مهاری کدامند؟
پاسخ: آییننامه ملی ساختمان ایران، ACI (آمریکا)، Eurocode 2، BS و سایر استانداردهای ملی — همیشه به آییننامه پروژه مراجعه کنید.
15) در بتن با مقاومت بالا (High-strength concrete) طول مهاری چگونه تغییر میکند؟
پاسخ: بتن با مقاومت بالا چسبندگی متفاوتی دارد؛ برخی آییننامهها ممکن است طول مهاری را کاهش یا افزایش دهند بسته به خواص واقعی. باید محاسبات را طبق کد انجام داد.
16) آیا استفاده از قلاب جایگزین طول مهاری کامل میشود؟
پاسخ: در بسیاری موارد قلاب مناسب میتواند جایگزین طول آزاد شده باشد، اما بسته به شرایط (نوع قلاب، محصورشدگی، بار) باید طبق جداول و کدها تأیید شود.
17) چطور میتوان در پروژه طول مهاری را کاهش داد بدون کاهش ایمنی؟
پاسخ: با افزایش محصورشدگی (خاموت، کاور بتن کافی)، استفاده از آرماتورهای با چسبندگی بیشتر، یا اتصالات مکانیکی مطابق استاندارد — ولی همه تغییرات باید توسط طراح سازه تأیید شود.
18) آیا برای آرماتور تیر و ستون طول مهاری متفاوت است؟
پاسخ: بله. شرایط تنش، نوع نیروی منتقلشونده و محصورشدگی در تیر و ستون متفاوت است؛ معمولاً ستونها محصورترند و ممکن است طول مهاری کمتری لازم باشد اما جزئیات باید در طراحی مشخص شود.
19) برای اجرای اتصال میلگرد در بتن تعمیراتی چه نکاتی مهم است؟
پاسخ: تمیز بودن سطوح، اجرای همپوشانی یا استفاده از اتصالات مکانیکی تاییدشده، آمادهسازی سطح و اجرای بتن مکمل با چسب مناسب مهم است. طول همپوشانی تعمیراتی ممکن است متفاوت باشد.
20) منابع سریع برای محاسبه و جداول آماده کجاست؟
پاسخ: جداول آییننامه ملی، اپلیکیشنها و نرمافزارهای طراحی سازه، کتابهای مرجع ACI/Eurocode و دستورالعملهای تولیدکنندگان میلگرد.
