آزمایش اولتراسونیک بتن (UPV) — اصول، روش اجرا، تفسیر و نکات اجرایی

 آزمایش اولتراسونیک بتن (UPV) — اصول، روش اجرا، تفسیر و نکات اجرایی

آزمایش اولتراسونیک یا آزمایش سرعت پالس فراصوتی (Ultrasonic Pulse Velocity – UPV) یک روش غیرمخرب برای ارزیابی کیفیت و یکنواختی بتن، تشخیص ترک‌ها، فضاهای خالی و تعیین وضعیت اندرکنش مصالح است.

این روش سریع، کم‌هزینه نسبت به سختی‌سنجی مخرب و قابل تکرار است ولی برای تعیین مقاومت فشاری نیاز به همبستگی تجربی با نمونه‌های مرجع دارد.

اصول بنیادی آزمایش و تست اولتراسونیک بتن (Ultrasonic Pulse Velocity — UPV

مبنا: ارسال موج فراصوت (معمولاً فرکانس‌های بین 20 تا 150 کیلوهرتز، رایج‌ترین 54 kHz) از یک فرستنده (پیزوالکتریک) و ثبت زمان انتقال تا گیرنده. با دانستن طول مسیر (L) و زمان گذر (T) سرعت موج محاسبه می‌شود:
v = L / T
سرعت موج در بتن تابع چگالی، خواص مصالح تشکیل‌دهنده، مدول الاستیسیته و وجود ترک/خلأ است. بتن متراکم و سالم سرعت بالاتری از بتن ترک‌خورده یا متخلخل دارد.

تجهیزات مورد استفاده

ژنراتور/آمپلی‌فایر و نشان‌دهنده زمان سفر پالس.
جفت فرستنده/گیرنده (transducers) با فرکانس مناسب (معمولاً 54 kHz برای بتن).
گیره‌ها یا نگهدارنده‌ها برای تماس ثابت.

ماده اتصال (coupling gel) برای کاهش تلفات بین فرستنده/گیرنده و سطح بتن.
صفحه مرجع برای کالیبراسیون و در صورت نیاز دستگاه اندازه‌گیری زمان واقعی (digital timer) و نرم‌افزار تحلیل.

هدف از آزمایش اولتراسونیک بتن

1-بررسی وجود یا عدم وجود هرگونه آسیب و ناپیوستگی در بتن مثل ، ترک ، لایه لایه شدن و …

2- بدست آوردن ابعاد ، اندازه و عمق ترک های بتن

3- سنجش مقدار مقاومت بتن در بخش های مختلف ، دانه بندی بتن و تشکیل منحنی آن

4- ارزیابی میزان کیفیت مقاوم سازی اجرا شده بر روی بتن .

آزمایش اولتراسونیک بتن چیست ؟

آزمایش اولتراسونیک بتن یا تست اولتراسونیک بتن از طریق ارسال یک پالس از جنس امواج اولتراسونیک با فرکانس 50 الی 54 هرتز بوسیله ی یک فرستنده به داخل بتن و اندازه گیری مدت زمان عبور امواج از داخل بتن و دریافت آن توسط گیرنده از طرف دیگر و پس از آن محاسبه ی سرعت امواج می توان در نهایت مقاومت بتن را بدست آورد .

با دستیابی به مدت زمان عبور امواج اولتراسونیک از داخل بتن و در دست داشتن طول مورد نظر می توان سرعت عبور امواج را بدست آورد . سرعت امواج در تست اولتراسونیک تحت تاثیر چگالی و ویژگی های الاستیک بتن می باشد .

سرعت زیاد موج اولتراسونیک به معنای بالاتر بودن مدول الاستیسیته ی بتن ، چگالی بتن و در نهایت مقاومت و سختی آن می باشد .

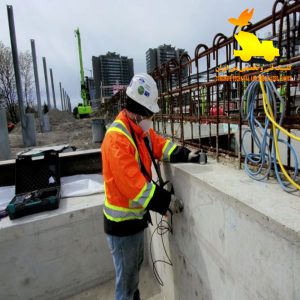

نحوه ی انجام آزمایش اولتراسونیک بتن

نحوه اجر آزمایش اولتراسونیک بتن یا تست اولتراسونیک غیر مخرب بتن بدین صورت می باشد که ، یک موج فراصورت یا همان اولتراسونیک بوسیله ی یک فرستنده با فرکانس حدودی 50 الی 54 هرتز تولید و سپس به درون بتن ارسال می شود . سپس موج ارسال شده پس از عبور از بتن در طرف دیگر بتن توسط یک فرستنده دریافت می شود .

سپس با محاسبه ی زمان عبور موج که از مقطع در نظر گرفته می شود و با داشتن طول ، سرعت حرکت پالس مورد نظر درون بتن بدست می آید .

سرعت پالس با مقاومت بتن ارتباطی مستقیم دارد ، در واقع هر چقدر سرعت پالس بیشتر باشد ، چگالی بتن ، مدول الاستیسیته ی بتن و در نهایت مقاومت بتن نیز بیشتر است و هر چقدر سرعت حرکت موج اولتراسونیک درون بتن کمتر باشد ، مقاومت و سایر ویژگی های بتن نیز کمتر است .

عوامل تاثیر بر نتایج آزمایش اولتراسونیک بتن

اندازه گیری و تحلیل سرعت پالس در آزمایش اولتراسونیک بتن نیز یکی از قابل اطمینان ترین راه ها برای دست یابی به ویژگی هی داخلی بتن و سنجش کیفی آن است . اندازه گیری سرعت پالس های ارسالی به عنوان یک روش مفید  برای ارزیابی مقاومت بتن و بررسی میزان همگن بودن اجزای داخلی آن بسیار مورد توجه واقع شده است .

با استفاده از این روش می توان کیفیت بتن مورد نظر را تحلیل و ارزیابی کرد ، در جدول زیر به ارتباط سرعت پالس عبوری در بتن و کیفیت بتن مورد نظر می پردازیم و سپس عوامل تاثیر گذار بر سرعت آزمایش اولتراسونیک بتن و در نهایت نتیجه ی تست اولتراسونیک را توضیح میدهیم .

سرعت پالس                            کیفیت بتن

بیش از 4 کیلومتر بر ثانیه         بسیار خوب و عالی

بین 3/5 تا 4 کیلومتر بر ثانیه     خوب تا خیلی خوب (امکان وجود تخلخل)

بین 3 تتا 3/5 کیلومتر بر ثانیه   قابل قبول (وجود احتمال بالای آسیب دیدگی)

کمتر از 3 کیلومتر بر ثانیه         بتن سست و ضعیف است

عوامل تاثیر گذار برسرعت پالس عبوری در آزمایش اولتراسونیک بتن :

1- طول مسیر عبوری پالس

2- ابعاد جانبی

3- مسلح بودن یا نبودن بتن

4- مقدار رطوبت موجود در بتن

5- دمای بتن

روش‌های اندازه‌گیری

روش مستقیم (Direct / Transmission)

فرستنده و گیرنده در دو طرف قطعه قرار می‌گیرند؛ مناسب‌ترین حالت برای دال‌ها یا قطعات قابل دسترسی از دو طرف. دقیق‌ترین روش.

روش نیمه‌مستقیم (Semi-direct)

فرستنده و گیرنده روی سطوح جانبی در امتداد مسیر غیرخطی قرار می‌گیرند.

روش غیرمستقیم (Indirect / Surface)

هر دو سنسور روی یک سطح قرار می‌گیرند؛ برای اجسام ضخیم یا وقتی دسترسی به پشت قطعه نیست. دقت کمتر و تحت تأثیر شرایط سطحی قرار می‌گیرد.

استانداردها و مراجع اصلی

ASTM C597 — Standard Test Method for Pulse Velocity Through Concrete
IS 13311 (Part 1) — Indian Standard: Non-destructive testing of concrete — Ultrasonic pulse velocity

EN 12504-4 — Testing concrete — Determination of ultrasonic pulse velocity
BS 1881-203 — Testing concrete — Recommendations for ultrasonic pulse velocity

(برای ارجاع دقیق به بندها و جداول، به نسخه مراجع فوق مراجعه کنید.)

روش اجرایی گام‌به‌گام (نمونه برای روش مستقیم) – آزمایش های غیرمخرب بتن

آماده‌سازی:

سطح تماس را تمیز، خشک و صاف کنید؛ هرگونه پوشش یا گچ برداشته شود.
دستگاه را کالیبره کنید (صفحه مرجع یا نمونه مرجع).

تعیین مسیرها:

مسیرهای تست را طبق نقشه یا شبکه‌ای منظم انتخاب کنید؛ طول مسیر را با دقت اندازه بگیرید (L).
معمولاً طول مسیرهای اندازه‌گیری حداقل ≈ 100 میلی‌متر توصیه می‌شود، اما طول بزرگ‌تر دقت را افزایش می‌دهد.

نصب سنسورها و اتصال:

ماده اتصال (coupling gel) روی سنسورها بزنید و آنها را محکم روی سطوح قرار دهید.
اگر از کلیپس یا نگهدارنده استفاده می‌کنید، تماس یکنواخت حفظ شود.

ارسال پالس و ثبت زمان:

پالس را ارسال کنید و زمان گذر (T) را ثبت کنید؛ برای هر مسیر چندین بار (معمولاً 3 بار) تکرار و میانگین گرفته شود.

محاسبه:

سرعت موج: v = L / T (m/s)

مقایسه و تفسیر:

مقادیر سرعت را با جدول مرجع یا نقاط مرجع مقایسه کرده و علت مقادیر پایین یا نوسان را بررسی کنید.

گزارش‌نویسی:

شامل اطلاعات پروژه، دستگاه، فرکانس، شرایط محیطی و نتایج مفصل مسیرها همراه با تفسیر.

جدول راهنمای تفسیر سرعت (مقادیر مرجع متداول)

v > 4500 m/s: کیفیت خیلی خوب / متراکم
3500 ≤ v ≤ 4500 m/s: کیفیت خوب

3000 ≤ v < 3500 m/s: کیفیت متوسط؛ احتمال وجود خلل و فرج یا ترکیبات نامطلوب
v < 3000 m/s: کیفیت ضعیف؛ احتمال ترک، جدایی مصالح یا خلأ قابل توجه

(توجه: این بازه‌ها تقریبی‌اند — تفسیر دقیق وابسته به نوع سنگدانه، اندازه مسیر، رطوبت و دماست. برای تعیین مقاومت فشاری از همبستگی تجربی استفاده کنید.)

پرسش 1: آزمون اولتراسونیک بتن (UPV) دقیقاً چیست؟

پاسخ: روشی غیرمخرب که با ارسال پالس فراصوت از یک فرستنده و ثبت زمان وصول در گیرنده، سرعت موج را در بتن اندازه‌گیری می‌کند (v = L / T). سرعت نشان‌دهنده یکنواختی، تراکم و احتمال وجود ترک یا خلأ است. (مرجع: ASTM C597, EN 12504-4)

پرسش 2: چه فرکانسی برای سنسورها معمولاً استفاده می‌شود؟

پاسخ: بازه معمول 20–150 kHz است؛ متداول‌ترین فرکانس برای بتن در کارگاه ≈ 54 kHz. فرکانس پایین‌تر نفوذ بیشتر اما وضوح کمتر، فرکانس بالاتر حساسیت به عیوب سطحی بیشتر دارد.

پرسش 3: حداقل طول مسیر (L) برای اندازه‌گیری چقدر باید باشد؟

پاسخ: معمولاً مسیرهای کوتاه‌تر از 100 mm دقت پایین‌تری دارند؛ در استانداردها و دستورالعمل‌ها طول مسیر ≥100 mm توصیه می‌شود و طول‌های بیشتر دقت را افزایش می‌دهند. (مرجع: ASTM C597 / EN 12504-4)

پرسش 4: چگونه نتایج UPV را تفسیر کنیم — چه بازه‌هایی نشانگر کیفیت بتن هستند؟

پاسخ (مقادیر مرجع متداول):
v > 4500 m/s: کیفیت خیلی خوب/متراکم
3500 ≤ v ≤ 4500 m/s: کیفیت خوب

3000 ≤ v < 3500 m/s: کیفیت متوسط — احتمال خلل و فرج یا اجزای نامطلوب
v < 3000 m/s: کیفیت ضعیف — احتمال ترک، جدایی یا خلأ قابل توجه

توجه: این بازه‌ها تقریبی‌اند و بستگی به نوع سنگدانه، رطوبت و دما دارند.

پرسش 5: آیا با UPV می‌توان مقاومت فشاری بتن را تعیین کرد؟

پاسخ: به‌طور مستقیم خیر. برای برآورد مقاومت باید همبستگی محلی (site-specific correlation) بین سرعت و مقاومت هسته‌های برداشته‌شده برقرار شود. معمولاً حداقل 6–10 هسته برای کالیبراسیون توصیه می‌شود.

پرسش 6: چه زمانی (سن بتن) می‌توان UPV انجام داد؟

پاسخ: می‌توان روی بتن تازه‌سَر (بعد از گیرش اوليه) و روی بتن سخت‌شده انجام داد، اما تفسیر روی بتن جوان نیاز به احتیاط دارد چون رطوبت و سن بسیار روی سرعت تأثیر می‌گذارد. برای مقایسه با معیارهای مقاومت مرسوم معمولاً تست‌های بعد از 7، 14 و 28 روز انجام می‌شود.

پرسش 7: روش‌های اندازه‌گیری کدام‌اند و کدام دقیق‌تر است؟

پاسخ: سه روش اصلی: مستقیم (Direct/Transmission) — دقیق‌ترین (فرستنده و گیرنده در دو طرف)، نیمه‌مستقیم (Semi-direct) و غیرمستقیم/سطحی (Indirect/Surface) — برای قطعاتی که دسترسی پشت ندارند. روش غیرمستقیم کم‌دقت‌تر و حساس به شرایط سطح است.

پرسش 8: چگونه از تماس مناسب سنسورها اطمینان حاصل کنیم؟

پاسخ: سطح را تمیز و در صورت نیاز صیقلی کنید، از ماده اتصال (coupling gel) استفاده کنید و سنسورها را محکم قرار دهید. در هر نقطه حداقل سه‌بار اندازه بگیرید و میانگین را استفاده کنید.

پرسش 9: آیا آرماتور، رطوبت یا دما نتیجه را تحت‌تأثیر قرار می‌دهند؟ – آزمایش های غیرمخرب بتن

پاسخ: بله؛ آرماتور نزدیک مسیر می‌تواند زمان را تغییر دهد، بتن مرطوب سرعت بیشتری نشان می‌دهد و دما نیز تأثیری قابل توجه دارد. بنابراین دما و وضعیت رطوبت را هنگام تست ثبت کنید و در تفسیر لحاظ کنید.

پرسش 10: کالیبراسیون دستگاه چگونه انجام می‌شود و با چه فرکانتی باید کالیبره شود؟

پاسخ: کالیبراسیون با صفحه مرجع یا نمونه‌های مرجع شناخته‌شده انجام می‌شود؛ قبل از هر شیفت کاری یا طبق توصیه سازنده کالیبره کنید. همچنین بازبینی عملکرد سنسورها و کابل‌ها و تطابق با راهنمای سازنده و استانداردهای مربوطه لازم است.

پرسش 11: تعداد و نحوه توزیع نقاط اندازه‌گیری در یک دال یا دیوار چگونه باشد؟

پاسخ: توزیع بستگی به هدف دارد؛ برای بررسی کلی می‌توان شبکه‌ای با گام 0.5–2 متر بست؛ برای تشخیص محل دقیق عیب گام‌ها باید کوچکتر (مثلاً ≤0.5 m) باشد. نقاط بحرانی اطراف کفشورها، انتهاها و نواحی انتظار ترک بیشتر گسترش دهید.

پرسش 12: حداقل تکرار اندازه‌گیری در هر مسیر چقدر است؟

پاسخ: معمولاً هر مسیر 3 بار اندازه‌گیری و میانگین گرفته می‌شود تا اثر نویز و خطای تماس کاهش یابد.

پرسش 13: چه زمانی نیاز به نمونه‌برداری هسته‌ای است؟

پاسخ: اگر مقادیر UPV پایین یا متناقض باشند، یا اگر هدف تعیین مقاومت دقیق باشد، یا برای تأیید عیوب، هسته‌برداری و آزمایش مخرب توصیه می‌شود. همچنین برای ایجاد همبستگی سرعت-مقاومت، هسته لازم است.

پرسش 14: استانداردها و مراجع مرتبط کدام‌اند؟

پاسخ: موارد کلیدی شامل ASTM C597، EN 12504-4، IS 13311 (Part 1) و BS 1881-203 هستند. برای تفسیر و رویه‌های دقیق به این استانداردها رجوع کنید.

پرسش 15: UPV چه عیوبی را می‌تواند شناسایی کند؟

پاسخ: ترک‌های داخلی و سطحی، جدایی بین بتن و قالب/لایه، مناطق با خلل و فرج یا متراکم‌نشده، تغییرات یکنواختی مصالح و نفوذ آب/یخ‌زدگی (با ترکیب سایر روش‌ها).

پرسش 16: محدودیت‌های اصلی UPV چیست؟

پاسخ: حساسیت به پارامترهایی مثل رطوبت، دما، نوع سنگدانه و مسیر آرماتور؛ عدم توانایی تعیین مستقیم مقاومت بدون همبستگی محلی؛ و دقت کمتر در روش‌های سطحی و در تشخیص عیوب بسیار کوچک یا بسیار نزدیک به سطح.

پرسش 17: چه پارامترهایی حتماً باید در گزارش UPV ذکر شوند؟

پاسخ: مشخصات پروژه، مکان و مختصات نقاط، طول مسیرها، زمان‌های ثبت شده و سرعت محاسبه‌شده، دستگاه و فرکانس، کالیبراسیون، وضعیت سطح و رطوبت/دما، تفسیر و توصیه‌ها (مثلاً نیاز به هسته‌برداری).

پرسش 18: آیا راهکار خاصی برای تست بتن‌های با سنگدانه‌های خیلی سنگین یا سبک وجود دارد؟

پاسخ: بله؛ نوع و مدول سنگدانه سرعت مبنایی را تغییر می‌دهد. در این موارد همبستگی محلی ضروری است و ممکن است از فرکانس یا تکنیک‌های مکمل (آزمایش رزونانس، اسکن) استفاده شود.

پرسش 19: برای اجرای کنترل کیفیت در کارگاه روزانه چه چک‌لیستی توصیه می‌شود؟

پاسخ خلاصه: کالیبراسیون روزانه، ثبت دما/رطوبت، تمیزکاری سطح، انتخاب مسیرهای استاندارد، انجام 3 تکرار برای هر مسیر، ثبت و تحلیل نتایج و در صورت لزوم هسته‌برداری برای تأیید.

پرسش 20: منابع برای مطالعه بیشتر و استناد چه مواردی هستند؟

پاسخ: ASTM C597، EN 12504-4، IS 13311 (Part 1)، BS 1881-203 و راهنماهای ACI و مراجع دانشگاهی در زمینه روش‌های غیرمخرب بتن.
