سقف طاق ضربی: روش سنتی و کارآمد سقفسازی در ساختمانهای ایرانی
سقف طاق ضربی یکی از قدیمیترین و پرکاربردترین روشهای سقفسازی در معماری سنتی و مدرن ایران است. این نوع سقف، که به عنوان “سقف طاق ضربی” یا “سقف قوسی” نیز شناخته میشود، شامل تیرچههای فولادی یا بتنی است که با طاقهای قوسیشکل (معمولاً از جنس سفال یا بلوکهای سیمانی) پر میشوند و سپس با بتنریزی تقویت میگردند.
این روش از دوران قاجار در بناهای تاریخی مانند مساجد و کاروانسراها استفاده میشده و امروزه در ساختمانهای مسکونی، تجاری و صنعتی به دلیل هزینه پایین و سرعت اجرا محبوب است.
گروه کلینیک بتن ایران با افزودنیهای تخصصی مانند Dezocrete N-540 فوقروانکننده نفتالینی و Dezomix 4500 ژل میکروسیلیس، به بهبود کیفیت بتنریزی در سقفهای طاق ضربی کمک میکند تا دوام و مقاومت آن در برابر زلزله افزایش یابد. در این مطلب، به بررسی جزئیات، مزایا و کاربردهای این سقف میپردازیم.
ویژگیهای فنی سقف طاق ضربی
سقف طاق ضربی بر اساس اصول مهندسی سنتی طراحی شده و شامل اجزای زیر است:
تیرچهها: تیرهای فولادی (IPE یا IPB با ارتفاع ۱۰-۲۰ سانتیمتر) یا بتنی که با فاصله ۴۰-۶۰ سانتیمتر قرار میگیرند و بار سقف را تحمل میکنند.
طاقهای ضربی: بلوکهای قوسیشکل از سفال (ضخامت ۵-۱۰ سانتیمتر) یا فوم/سیمان که با ملات یا بتن پر میشوند. این طاقها فضای خالی را پر کرده و عایق حرارتی ایجاد میکنند.
بتنریزی: لایه بتن مسلح (ضخامت ۵-۱۰ سانتیمتر) روی طاقها ریخته میشود، با میلگردهای حرارتی (A3 یا A2) برای تقویت. نسبت آب به سیمان (W/C) معمولاً ۰.۴۵-۰.۵۵ است.
ابعاد و استاندارد:
دهانه سقف تا ۴-۵ متر، ارتفاع طاق ۲۰-۳۰ سانتیمتر، و مطابق با استانداردهای ISIRI 2800 (مقاومت لرزهای) و مبحث ۹ مقررات ملی ساختمان. وزن کل سقف حدود ۳۰۰-۴۰۰ کیلوگرم بر متر مربع است.
روش اجرا: قالببندی موقت، قرارگیری تیرچه و طاق، بتنریزی و عملآوری ۷-۱۴ روزه. زمان اجرا برای ۱۰۰ متر مربع حدود ۳-۵ روز است.
این روش نیاز به مهارت سنتی دارد، اما با افزودنیهای کلینیک بتن ایران مانند Dezoplast D-130 روانکننده بتن، بتنریزی روانتر شده و کیفیت یکنواختتری حاصل میشود.
مزایای سقف طاق ضربی

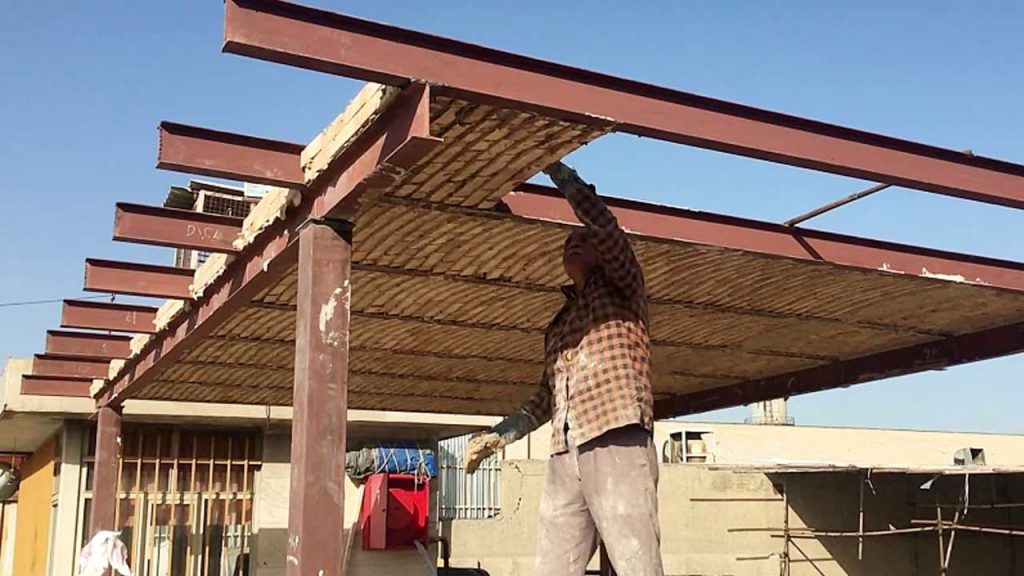

سقف طاق ضربی: روش سنتی و کارآمد سقفسازی در ساختمانهای ایرانی”
سقف طاق ضربی به دلیل سادگی و کارایی، گزینهای اقتصادی برای پروژههای متوسط است:
هزینه پایین: ۲۰-۳۰% ارزانتر از سقفهای تیرچه بلوک یا کرومیت، به دلیل مواد محلی مانند سفال.
سبکوزن و عایق:
وزن کم باعث کاهش بار مرده (تا ۵۰% کمتر از سقفهای بتنی سنگین) و عایق حرارتی/صوتی عالی (تا ۴۰% کاهش انتقال صدا).
مقاومت لرزهای: انعطافپذیری طاقها در برابر زلزله (تا ۷ ریشتر، با تقویت مناسب) و توزیع بار یکنواخت.</p>
سرعت اجرا: بدون نیاز به جرثقیل سنگین، مناسب برای ساختمانهای چندطبقه در مناطق روستایی یا شهری.
زیباییشناختی: امکان ایجاد قوسهای تزئینی در معماری سنتی، و قابلیت عبور تاسیسات از فضای خالی طاقها.
با این حال، برای دهانههای بزرگتر از ۵ متر، نیاز به تقویت با بتنهای مقاوم مانند محصولات Dezobuild D-10N فوقروانکننده پلیکربوکسیلات کلینیک بتن دارد تا از ترکخوردگی جلوگیری شود.
کاربردهای سقف طاق ضربی در پروژههای عمرانی
این سقف در تنوعی از ساختمانها کاربرد دارد و با استاندارد ACI 318 سازگار است:
ساختمانهای مسکونی: آپارتمانها و ویلاها، جایی که هزینه و سرعت اولویت است.
بناهای تاریخی و فرهنگی:
بازسازی مساجد، حمامها و کاروانسراها با حفظ الگوی سنتی.
پروژههای صنعتی و تجاری: انبارها و مغازهها با دهانه متوسط، به دلیل عایق حرارتی.
سازههای روستایی: خانههای روستایی یا مدارس در مناطق دورافتاده، با مواد محلی.
تعمیرات: تقویت سقفهای قدیمی با بتنریزی اضافی برای افزایش دوام.
در ایران، با توجه به زلزلهخیزی، سقف طاق ضربی در استانهای مرکزی و شمالی (مانند تهران و اصفهان) رواج دارد و با افزودنیهای Dezocrete C 440 زودگیر و ضدیخ پودری کلینیک بتن، در زمستانهای سرد قابل اجرا است.
محصولات مرتبط کلینیک بتن ایران برای سقف طاق ضربی
گروه کلینیک بتن ایران، با لوگوی طلایی نماد کیفیت (کامیون میکسر سیمان در کمان طلایی)، افزودنیهایی برای بتنریزی سقفهای طاق ضربی عرضه میکند تا مقاومت و دوام را افزایش دهد:
Dezocrete N-540 فوقروانکننده نفتالینی: بهبود جریان بتن در طاقها، کاهش W/C تا ۲۰% و افزایش مقاومت فشاری به ۳۰ مگاپاسکال.
Dezomix 4500 ژل میکروسیلیس: پر کردن فضاهای خالی طاق، افزایش دوام در برابر رطوبت و سایش.
Dezoplast D-130 روانکننده بتن: برای بتنریزی سریع، حفظ اسلامپ و جلوگیری از جدایی مواد در قوسها.
Dezobuild D-10N فوقروانکننده پلیکربوکسیلات با حفظ اسلامپ: ایدهآل برای لایه رویی، با مقاومت اولیه بالا در ۷ روز.
Betocrete K 10 افزودنی آببند کریستالشونده: آببندی طاقها برای جلوگیری از نفوذ رطوبت.
این محصولات با گواهی ISIRI و ASTM، مستقیم از کارخانه تامین شده و میتوانند فرمولاسیون بتن سقف را سفارشی کنند. برای مشاوره اجرا، با تیم فنی ما تماس بگیرید.
نتیجهگیری
سقف طاق ضربی، ترکیبی از سنت و کارایی، گزینهای ایدهآل برای ساختمانسازی اقتصادی در ایران است و با بتنریزی مدرن، میتواند با استانداردهای لرزهای همخوانی داشته باشد.
گروه کلینیک بتن ایران به پیمانکاران کمک میکند تا با افزودنیهای پیشرفته، سقفهایی ایمنتر و بادوامتر بسازند. اگر به دنبال جزئیات فنی، نمونه پروژه یا سفارش محصولات هستید، به سایت مراجعه کنید – ما حامی ساختوساز پایدار هستیم!
این مطلب بر اساس مبحث ۹ مقررات ملی ساختمان، ISIRI 2800 و تجربیات کلینیک بتن ایران تهیه شده است. برای دانلود کاتالوگ یا بازدید از پروژههای نمونه، با کارشناسان تماس بگیرید.
بخش دوم: سوالات متداول درباره سقف طاق ضربی
سقف طاق ضربی چیست و از چه اجزایی تشکیل شده؟
پاسخ:
سقف طاق ضربی یک روش سنتی سقفسازی است که شامل تیرچههای فولادی یا بتنی (با فاصله ۴۰-۶۰ سانتیمتر)، طاقهای قوسیشکل از سفال، بلوک سیمانی یا فوم (ضخامت ۵-۱۰ سانتیمتر) و لایه بتن مسلح رویی (۵-۱۰ سانتیمتر با میلگرد A3) میشود.
این طاقها فضاهای خالی را پر کرده و وزن را توزیع میکنند. دهانه مناسب تا ۴-۵ متر است و وزن کل حدود ۳۰۰-۴۰۰ کیلوگرم بر متر مربع. در کلینیک بتن ایران، با Dezocrete N-540، بتن لایه رویی روانتر ریخته شده و چسبندگی طاقها را افزایش میدهد، که مطابق ISIRI 2800 است.
مزایا و معایب سقف طاق ضربی نسبت به سقفهای مدرن چیست؟
پاسخ:
مزایا: هزینه پایین (۲۰-۳۰% ارزانتر از تیرچه بلوک)، سرعت اجرا (۳-۵ روز برای ۱۰۰ متر مربع)، عایق حرارتی/صوتی عالی (کاهش ۴۰% انتقال صدا) و مقاومت لرزهای خوب (انعطاف قوسها در زلزله تا ۷ ریشتر).
معایب: محدودیت دهانه (بیش از ۵ متر نیاز به تقویت دارد)، وابستگی به مهارت سنتی و نفوذپذیری احتمالی رطوبت در طاقهای سفالی. نسبت به سقفهای کاذب یا یوبست، سنتیتر است اما اقتصادیتر.
محصولات کلینیک بتن ایران مانند Dezomix 4500 ژل میکروسیلیس معایب نفوذ را با کاهش منافذ بتن تا ۹۰% حل میکند، ایدهآل برای ساختمانهای مسکونی ایرانی.
نحوه اجرای سقف طاق ضربی گام به گام چگونه است؟
پاسخ:
گامها: ۱) قالببندی موقت (تخته یا فلزی) در دهانه، ۲) قرارگیری تیرچهها با تکیهگاه مناسب، ۳) چیدن طاقهای قوسی (با ملات چسبنده)، ۴) آرماتوربندی (شبکه میلگرد ۶-۸ میلیمتر)، ۵) بتنریزی (W/C ۰.۴۵-۰.۵۵، حجم ۱۰۰-۱۵۰ کیلوگرم بر متر مربع) و ۶) عملآوری مرطوب ۷-۱۴ روز.
از ویبراتور برای فشردگی استفاده کنید. زمان کل برای یک طبقه حدود ۱ هفته. با Dezoplast D-130 روانکننده بتن کلینیک بتن ایران، بتنریزی بدون جدایی مواد آسانتر شده و زمان اجرا را ۲۰% کوتاه میکند، بر اساس تجربیات پروژههای سنتی در اصفهان و یزد.
هزینه سقف طاق ضربی در ایران چقدر است و عوامل موثر چیست؟
پاسخ:
هزینه تقریبی ۱.۵-۳ میلیون تومان به ازای هر متر مربع (بر اساس بازار ۱۴۰۲) است، شامل مواد (سفال ۲۰۰-۵۰۰ هزار تومان، تیرچه ۵۰۰-۸۰۰ هزار تومان، بتن ۴۰۰-۶۰۰ هزار تومان) و نیروی کار (۵۰۰-۷۰۰ هزار تومان).
عوامل موثر: دهانه (بزرگتر گرانتر)، کیفیت مواد (سفال محلی ارزانتر) و منطقه (تهران گرانتر از روستاها). نسبت به سقف تیرچه بلوک ۳۰% صرفهجویی دارد. کلینیک بتن ایران با افزودنیهای Dezobuild D-10N فوقروانکننده پلیکربوکسیلات، مصرف سیمان را ۱۰-۲۰% کاهش داده و هزینه بتن را پایین میآورد، با تامین مستقیم به سراسر کشور.
مقاومت سقف طاق ضربی در برابر زلزله چقدر است و چگونه افزایش یابد؟
پاسخ:
با طراحی مناسب، مقاومت تا ۷ ریشتر (مبحث ۶ و ۹ مقررات ملی) دارد، زیرا قوسها بار را توزیع کرده و انعطافپذیری ایجاد میکنند (ضریب رفتار R=۵-۶). معایب: در دهانههای بزرگ ممکن است ترک بخورد.
برای افزایش: استفاده از میلگردهای دوطرفه، بتن با مقاومت ۲۵ مگاپاسکال و اتصالات صلب. Betocrete K 10 افزودنی آببند کریستالشونده کلینیک بتن ایران، دوام بتن را در برابر لرزش افزایش داده و از خوردگی میلگردها جلوگیری میکند، که در پروژههای زلزلهخیز مانند تهران و تبریز تست شده است.
تفاوت سقف طاق ضربی با سقف تیرچه بلوک چیست؟
پاسخ:
سقف طاق ضربی از طاقهای قوسی و تیرچههای ساده (سبکتر، ۳۰۰ کیلوگرم/متر مربع) استفاده میکند و برای دهانههای کوچکتر (تا ۴ متر) مناسب است، در حالی که تیرچه بلوک از بلوکهای صاف و تیرچههای پیشساخته (۳۵۰-۴۵۰ کیلوگرم/متر مربع) برای دهانههای بزرگتر (تا ۶ متر) کاربرد دارد و صنعتیتر است.
طاق ضربی عایق بهتری است اما تیرچه بلوک سرعت بالاتری دارد. در ایران، طاق ضربی سنتیتر است. Dezocrete C 440 زودگیر و ضدیخ پودری کلینیک بتن ایران، هر دو روش را در سرما بهینه میکند و مقاومت اولیه را برای تیرچهها افزایش میدهد.
مواد مورد استفاده در سقف طاق ضربی کدامند و کیفیت آنها مهم است؟
پاسخ:
مواد اصلی: تیرچه فولادی (IPE ۱۰-۱۶)، طاق سفال یا بلوک بتنی (استاندارد ISIRI ۷۹۲)، ملات سیمانی (M10-M15)، بتن (کلاس C20-C25 با سیمان نوع I) و میلگرد A2/A3.
کیفیت طاقها (بدون ترک) و بتن (بدون حباب) حیاتی است تا دوام ۵۰ ساله تضمین شود. در مناطق مرطوب، طاقهای ضدآب ضروری است. کلینیک بتن ایران با Dezoseal G 330 واترپروف، بتن را آببند کرده و کیفیت مواد محلی را ارتقا میدهد، که از نفوذ رطوبت در طاقهای سنتی جلوگیری میکند.
زمان عملآوری و باربرداری سقف طاق ضربی چقدر است؟
پاسخ:
عملآوری مرطوب (آبپاشی یا پوشش) برای ۷-۱۴ روز الزامی است تا هیدراتاسیون کامل شود و ترک خشکشدگی (تا ۸۰% کاهش) جلوگیری گردد. باربرداری قالبها پس از ۷-۱۰ روز (وقتی مقاومت ۷ روزه به ۱۵-۲۰ مگاپاسکال برسد) امکانپذیر است.
در دمای بالای ۳۰ درجه، عملآوری را طولانیتر کنید. Dezocrete S 101 زودگیر پودری کلینیک بتن ایران، مقاومت اولیه را تسریع کرده و زمان باربرداری را به ۳-۵ روز کاهش میدهد، بدون افت کیفیت در پروژههای فوری.
