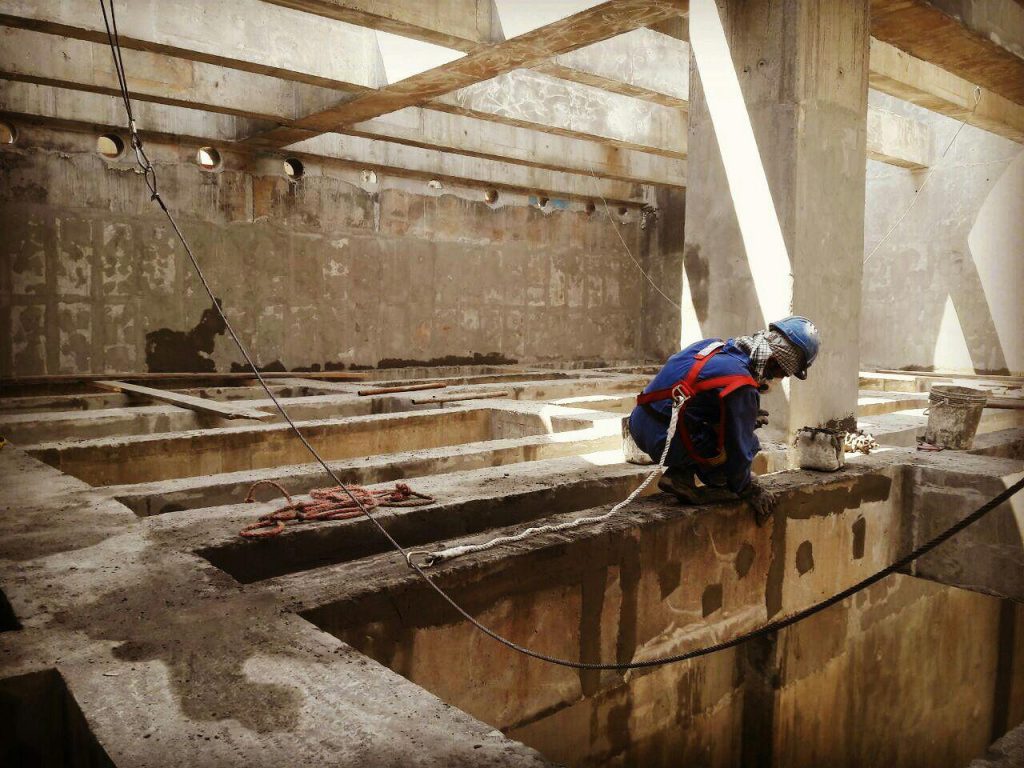

ترمیم و آب‌بندی کولینگ تاورهای بتنی | روش‌ها، استانداردها و مراحل اجرایی

کولینگ تاورهای بتنی (Cooling Towers) از مهم‌ترین سازه‌های صنعتی در نیروگاه‌ها، پالایشگاه‌ها، صنایع پتروشیمی و کارخانجات بزرگ محسوب می‌شوند. این سازه‌ها به دلیل تماس دائمی با آب، رطوبت بالا، مواد شیمیایی و شرایط محیطی خورنده، در معرض انواع آسیب‌های بتن قرار دارند. به همین دلیل ترمیم، تعمیر و آب‌بندی کولینگ تاورهای بتنی یکی از اقدامات حیاتی در نگهداری و افزایش عمر مفید این سازه‌ها محسوب می‌شود.

در این مقاله به بررسی اهمیت حفاظت از سازه‌های بتنی کولینگ تاور، عوامل تخریب بتن، استانداردهای ترمیم و آب‌بندی، روش‌های تعمیر و مراحل اجرایی پروژه‌های بازسازی کولینگ تاور می‌پردازیم.

اهمیت حفاظت از سازه‌های بتنی

بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی، مقاومت و دوام بالایی دارد؛ با این حال در محیط‌های صنعتی مانند کولینگ تاورها در معرض عوامل مخربی قرار می‌گیرد که در طول زمان می‌توانند باعث کاهش دوام سازه شوند.

مهم‌ترین عوامل تخریب بتن شامل موارد زیر است:

• نفوذ آب و رطوبت
• یون‌های کلرید و سولفات
• سیکل‌های یخ‌زدگی و ذوب
• کربناته شدن بتن
• خوردگی میلگردهای فولادی
• حملات شیمیایی
• بارگذاری‌های تکراری
• سایش و ضربه‌های مکانیکی

در صورت عدم اجرای اقدامات حفاظتی مناسب، این عوامل می‌توانند باعث ایجاد مشکلاتی مانند:

• ترک‌خوردگی بتن
• پوسته شدن سطح
• خوردگی آرماتور
• کاهش مقاومت سازه
• کاهش عمر مفید سازه

به همین دلیل اجرای سیستم‌های ترمیم و آب‌بندی مناسب برای کولینگ تاورها از اهمیت بسیار بالایی برخوردار است.

اهمیت تعمیر و نگهداری سازه‌های بتنی

تعمیر و نگهداری اصولی سازه‌های بتنی یکی از مهم‌ترین راهکارها برای افزایش طول عمر و حفظ عملکرد سازه محسوب می‌شود. در سازه‌هایی مانند کولینگ تاور که دائماً در معرض رطوبت و مواد شیمیایی قرار دارند، نگهداری دوره‌ای اهمیت بیشتری پیدا می‌کند.

در طول زمان ممکن است سازه‌های بتنی دچار آسیب‌هایی نظیر:

• ترک‌های سازه‌ای و غیرسازه‌ای
• پوسته‌پوسته شدن بتن
• خوردگی آرماتور
• کاهش مقاومت و دوام
• نشت آب از درزها و ترک‌ها

شوند.

بی‌توجهی به این آسیب‌ها می‌تواند منجر به گسترش تخریب، افزایش هزینه‌های تعمیرات و حتی کاهش ایمنی سازه گردد.

اجرای برنامه‌های منظم بازرسی، تعمیرات پیشگیرانه و استفاده از مواد محافظتی مناسب، نقش مهمی در کاهش هزینه‌های نگهداری و افزایش بهره‌وری سازه‌های صنعتی دارد.

ترمیم، تعمیر و آب‌بندی سازه‌های بتنی چیست؟

ترمیم، تعمیر و آب‌بندی بتن به مجموعه اقداماتی گفته می‌شود که با هدف بازیابی مقاومت، دوام و عملکرد سازه‌های بتنی آسیب‌دیده انجام می‌گیرد.

این عملیات معمولاً شامل مراحل زیر است:

• شناسایی دقیق آسیب‌های بتن
• حذف بخش‌های تخریب شده
• آماده‌سازی سطح
• ترمیم بتن با ملات یا بتن ترمیمی
• آب‌بندی ترک‌ها و درزها
• اجرای پوشش‌های محافظتی

آب‌بندی سازه‌های بتنی نیز فرآیندی است که در آن سطح بتن با استفاده از مواد آب‌بند، پوشش‌های شیمیایی یا تزریق رزین‌ها در برابر نفوذ آب و مواد مهاجم محافظت می‌شود.

اجرای صحیح این فرآیند باعث می‌شود:

• نفوذ آب به داخل بتن متوقف شود
• خوردگی آرماتورها کاهش یابد
• دوام سازه افزایش یابد
• هزینه‌های تعمیرات آینده کاهش پیدا کند

استانداردهای معتبر در ترمیم و آب‌بندی سازه‌های بتنی

در پروژه‌های ترمیم کولینگ تاورهای بتنی، رعایت استانداردهای معتبر بین‌المللی ضروری است. برخی از مهم‌ترین استانداردها عبارتند از:

1-استانداردهای ASTM

• ASTM C881 — رزین‌های اپوکسی برای تزریق ترک
• ASTM C882 — آزمایش چسبندگی مواد ترمیمی
• ASTM C920 — درزگیرهای الاستومری
• ASTM C1583 — آزمون چسبندگی سطحی

2-استانداردهای ACI

• ACI 546R — راهنمای تعمیر بتن
• ACI 224.1R — کنترل و ترمیم ترک‌های بتن
• ACI 350.2R — سازه‌های بتنی در تماس با آب

3-استانداردهای اروپایی

• EN 1504 — سیستم‌های ترمیم و حفاظت از بتن
• EN 13670 — اجرای سازه‌های بتنی

4-استانداردهای ISO

• ISO 16311 — تعمیر و حفاظت سازه‌های بتنی
• ISO 22965 — الزامات تولید بتن

عوامل مخرب بتن در کولینگ تاورها

کولینگ تاورها به دلیل شرایط خاص کاری، در معرض عوامل تخریبی متعددی قرار دارند.</p>

مهم‌ترین این عوامل عبارتند از:

1. نفوذ آب و رطوبت
2. یون‌های کلرید
3. یون‌های سولفات
4. سیکل‌های یخ‌زدگی و ذوب
5. کربناته شدن بتن
6. حملات اسیدی
7. واکنش قلیایی-سیلیسی (ASR)
8. خوردگی میلگرد
9. خزش بتن
10. جمع‌شدگی ناشی از خشک شدن
11. سایش و ضربه‌های مکانیکی
12. تابش اشعه UV
13. کاویتاسیون
14. حریق
15. خطاهای اجرایی
16. رشد بیولوژیکی (قارچ و جلبک)

تخریب تدریجی سازه کولینگ تاور شوند.

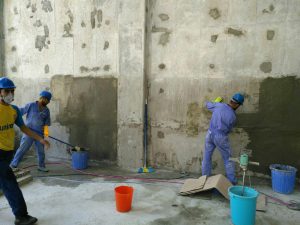

نقش کاهش نفوذپذیری در افزایش دوام بتن

یکی از مهم‌ترین راهکارهای افزایش دوام سازه‌های بتنی، کاهش نفوذپذیری بتن</strong> است.

با کاهش نفوذپذیری:

ورود آب و مواد شیمیایی به داخل بتن محدود می‌شود

خوردگی میلگردها کاهش می‌یابد

حملات سولفاتی و اسیدی کنترل می‌شود

فرآیند کربناته شدن کند می‌شود

چرخه یخ‌زدگی و ذوب آسیب کمتری ایجاد می‌کند

روش‌های کاهش نفوذپذیری بتن شامل:

• کاهش نسبت آب به سیمان
• استفاده از مواد پوزولانی
• استفاده از فوق روان‌کننده‌ها
• اجرای پوشش‌های محافظ
• استفاده از مواد آب‌بند کریستالی
• عمل‌آوری صحیح بتن

فرآیند انتخاب روش تعمیر و آب‌بندی بتن

انتخاب روش مناسب ترمیم و آب‌بندی یک فرآیند مهندسی چندمرحله‌ای است که شامل مراحل زیر می‌باشد:

1. ارزیابی وضعیت سازه
2. شناسایی نوع و علت آسیب
3. تحلیل شرایط محیطی
4. انتخاب روش تعمیر مناسب
5. انتخاب مصالح ترمیمی
6. اجرای عملیات ترمیم
7. کنترل کیفیت و تست نهایی

در این فرآیند عواملی مانند نوع آسیب، شرایط محیطی، نوع سازه و هزینه‌های اجرایی نقش مهمی دارند.

روش‌های متداول ترمیم بتن در کولینگ تاورها

در پروژه‌های تعمیر کولینگ تاورهای بتنی از روش‌های مختلفی استفاده می‌شود.

تزریق رزین اپوکسی

برای ترمیم ترک‌های سازه‌ای.

تزریق پلی‌یورتان

برای آب‌بندی ترک‌های دارای نشت آب.

استفاده از ملات‌های ترمیمی

برای بازسازی نواحی تخریب شده.

بتن پاششی (Shotcrete)

برای ترمیم سطوح وسیع.

استفاده از الیاف FRP

برای تقویت سازه.

گروت‌ریزی

برای پر کردن حفرات و فضاهای خالی.

روش‌های آب‌بندی بتن کولینگ تاور

روش‌های مختلفی برای آب‌بندی سازه‌های بتنی وجود دارد.

1-پوشش‌های اپوکسی

مقاومت شیمیایی بالا و چسبندگی عالی.

2-پوشش پلی‌یورتان

انعطاف‌پذیری بالا و مقاومت در برابر UV.

3-پوشش کریستال‌شونده

نفوذ در ساختار بتن و بستن منافذ.

4-پوشش‌های سیمانی پلیمری

مناسب برای محیط‌های مرطوب.

5-ژئوممبران‌ها

مقاومت بالا در برابر آب و مواد شیمیایی.

مراحل اجرایی ترمیم و آب‌بندی کولینگ تاورهای بتنی

اجرای صحیح عملیات ترمیم شامل مراحل زیر است:

1. ارزیابی سازه

بررسی وضعیت بتن با استفاده از آزمایش‌های تخصصی.

2. آماده‌سازی سطح

پاکسازی سطح بتن با روش‌هایی مانند:

• ساب مکانیکی
• واترجت
• سندبلاست

3. تخریب بتن آسیب‌دیده

حذف بتن ضعیف تا رسیدن به بتن سالم.

4. پاکسازی و محافظت از آرماتورها

تمیزکاری میلگردها و اعمال پوشش ضدخوردگی.

5. اجرای لایه پیوندزا

برای افزایش چسبندگی ملات ترمیمی.

6. اجرای ملات یا بتن ترمیمی

بازسازی بخش‌های آسیب‌دیده سازه.

7. آب‌بندی ترک‌ها و درزها

تزریق رزین یا استفاده از درزگیرهای الاستومری.

8. اجرای پوشش محافظ

اجرای پوشش‌های مقاوم در برابر آب و مواد شیمیایی.

جمع‌بندی

کولینگ تاورهای بتنی به دلیل شرایط کاری خاص در معرض انواع عوامل مخرب قرار دارند. ترمیم، تعمیر و آب‌بندی اصولی این سازه‌ها نقش مهمی در افزایش عمر مفید، کاهش هزینه‌های نگهداری و حفظ ایمنی سازه ایفا می‌کند.

اجرای این عملیات باید بر اساس استانداردهای بین‌المللی، ارزیابی دقیق وضعیت سازه و استفاده از مصالح مناسب انجام شود. با رعایت اصول فنی در ترمیم و آب‌بندی بتن می‌توان عملکرد سازه را به طور قابل توجهی بهبود داد و از تخریب‌های گسترده در آینده جلوگیری کرد.

سوالات متداول

چرا کولینگ تاورهای بتنی نیاز به آب‌بندی دارند؟

زیرا این سازه‌ها دائماً در تماس با آب و رطوبت هستند و بدون آب‌بندی مناسب دچار نفوذ آب و خوردگی آرماتور می‌شوند.

بهترین روش ترمیم ترک در کولینگ تاور چیست؟

تزریق رزین اپوکسی برای ترک‌های سازه‌ای و تزریق پلی‌یورتان برای ترک‌های دارای نشت آب.

آیا می‌توان کولینگ تاور قدیمی را بازسازی کرد؟

بله، با اجرای عملیات ترمیم بتن، تقویت سازه و اجرای سیستم‌های آب‌بندی می‌توان عمر سازه را به طور قابل توجهی افزایش داد.
