کاشت میلگرد (آرماتور) در دیوار و فونداسیون: روش‌های اجرایی و اهمیت آن در مقاوم‌سازی سازه‌ها

در پروژه‌های ساخت‌وساز و مقاوم‌سازی ساختمان‌های موجود، کاشت میلگرد یکی از تکنیک‌های کلیدی برای افزایش استحکام و اتصال المان‌های بتنی است. این روش به ویژه در اتصال دیوارهای جدید به فونداسیون قدیمی، ترمیم ترک‌های دیوار یا تقویت فونداسیون در برابر زلزله کاربرد دارد.

گروه کلینیک بتن ایران، به عنوان پیشگام در فناوری بتن و ترمیم سازه‌ها، با بیش از ۲۰ سال تجربه، خدمات کاشت میلگرد را با مواد افزودنی پیشرفته و تیم مهندسی متخصص ارائه می‌دهد.

ما با استفاده از رزین‌های اپوکسی و سیمان‌های ترمیمی، دوام سازه‌ها را تضمین می‌کنیم و در پروژه‌های متعدد مسکونی و صنعتی، ایمنی را افزایش داده‌ایم. در این مطلب، به بررسی کاشت میلگرد در دیوار و فونداسیون، روش‌های اجرایی و نکات فنی می‌پردازیم تا مهندسان و سازندگان بتوانند از آن بهینه استفاده کنند.

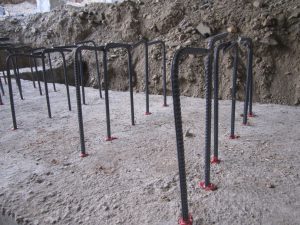

کاشت میلگرد چیست و چرا در دیوار و فونداسیون لازم است؟

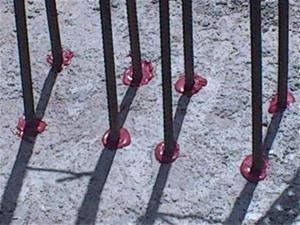

کاشت میلگرد (Rebar Planting یا Anchor Bolting) فرایندی است که در آن میلگردهای فولادی (قطر ۱۰-۲۵ میلی‌متر) در سوراخ‌های حفاری‌شده در بتن موجود کاشته می‌شوند و با مواد چسبنده (رزین اپوکسی، سیمان یا ملات‌های پلیمری) ثابت می‌گردند. این روش اتصال محکم بین المان‌های بتنی ایجاد کرده و بارهای کششی و برشی را توزیع می‌کند.

اهمیت کاشت میلگرد در:

دیوارها: برای اتصال دیوارهای باربر یا غیرباربر به سقف/کف، مقاوم‌سازی در برابر زلزله (طبق مبحث ۱۰ مقررات ملی) یا ترمیم ترک‌های عمودی. بدون کاشت، دیوارها مستعد جدایی و ریزش هستند.

فونداسیون: تقویت اتصال ستون‌ها به پی، افزایش ظرفیت باربری (تا ۳۰%) یا ترمیم فونداسیون‌های قدیمی با نشست. در ایران، با توجه به زلزله‌خیز بودن، کاشت در ۶۰% پروژه‌های مقاوم‌سازی الزامی است.

طبق استاندارد ACI 318، کاشت میلگرد باید عمق نفوذ حداقل ۱۰ برابر قطر میلگرد (۱۰۰-۲۵۰ میلی‌متر) داشته باشد. کلینیک بتن ایران با آزمون‌های آزمایشگاهی (مانند آزمون کشش ASTM A370)، کیفیت کاشت را تأیید می‌کند و از خوردگی آرماتور با مواد مقاوم جلوگیری می‌نماید.

روش‌های کاشت میلگرد در دیوار و فونداسیون

کاشت میلگرد بر اساس نوع سازه (دیوار نازک یا فونداسیون حجیم) و شرایط (خشک یا مرطوب) متفاوت است. روش‌های اصلی عبارتند از:

۱. روش کاشت با رزین اپوکسی (برای اتصال سریع و مقاوم)

این روش برای دیوارها و فونداسیون‌های تحت بار مناسب است و کلینیک بتن ایران آن را ترجیح می‌دهد:
آماده‌سازی: محل کاشت را علامت‌گذاری کنید (فاصله ۱۵-۳۰ سانتی‌متر، الگوی مشبک یا خطی). با دریل الماسی (قطر ۱.۵ برابر قطر میلگرد) سوراخ حفاری کنید (عمق ۱۰۰-۴۰۰ میلی‌متر، بسته به بار).

تمیزکاری: سوراخ را با برس و هوای فشرده تمیز کنید تا گردوغبار خارج شود. برای دیوار، از آب فشرده برای شستشو استفاده نمایید.

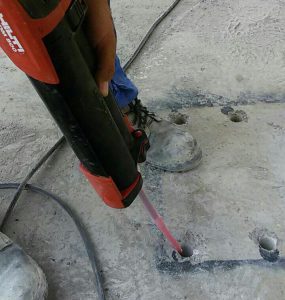

تزریق رزین: رزین اپوکسی (زمان گیرش ۳۰-۶۰ دقیقه) را با تفنگ تزریق پر کنید. میلگرد را تا عمق کامل فرو کنید و بچرخانید تا رزین یکنواخت شود. برای فونداسیون، میلگرد را عمودی بکارید.

عمل‌آوری: ۲۴-۴۸ ساعت صبر کنید تا گیرش کامل شود (دما ۱۰-۳۰ درجه). سپس بتن یا ملات ترمیمی دور آن بریزید.
زمان اجرا: ۱-۲ روز برای ۱۰۰ نقطه کاشت.

این روش مقاومت کششی تا ۱۵۰ kN ایجاد می‌کند و برای دیوارهای خارجی در معرض رطوبت ایده‌آل است.

۲. روش کاشت با سیمان یا ملات ترمیمی (اقتصادی و برای بارهای متوسط)

مناسب فونداسیون‌های قدیمی یا دیوارهای داخلی:
حفاری: سوراخ‌ها را با دریل (عمق ۱۵-۳۰ سانتی‌متر) ایجاد کنید و سطوح را صاف نمایید.

پر کردن: ملات سیمان با افزودنی‌های چسبنده (مانند اپوکسی پودری) را مخلوط کرده و سوراخ را پر کنید. میلگرد را فرو برده و ویبره دهید.
تثبیت: با گیره یا قالب موقت ثابت کنید و ۷-۱۴ روز عمل‌آوری مرطوب انجام دهید.

نکته برای فونداسیون: برای اتصال ستون، از انکربولت‌های شیمیایی ترکیب با سیمان استفاده کنید.

کلینیک بتن ایران این روش را با محصولات Dezomix 4800 دوغاب میکروسیلیس اجرا می‌کند، که چسبندگی را ۵۰% افزایش می‌دهد.

۳. روش کاشت مکانیکی (با انکربولت برای بارهای سنگین)

برای فونداسیون‌های صنعتی:

از انکربولت‌های فولادی با رزین یا سیمان مکانیکی استفاده کنید. حفاری دقیق (با CNC) و تزریق هیدرولیک.
مناسب اتصال ماشین‌آلات سنگین به فونداسیون.

استانداردهای اجرایی: ISIRI 3207 (کاشت در بتن) و ACI 349.3R.

ابزار و مواد لازم برای کاشت میلگرد

ابزار: دریل الماسی، تفنگ تزریق، برس تمیزکننده، تراز لیزری، ویبراتور.
مواد: میلگرد AIII (قطر ۱۲-۲۰ میلی‌متر)، رزین اپوکسی، ملات ترمیمی، پرایمر برای سطوح ضعیف.

هزینه تقریبی: ۵۰۰ هزار تا ۲ میلیون تومان به ازای هر متر کاشت (بسته به عمق و روش).

محصولات کلینیک بتن ایران برای کاشت میلگرد

گروه کلینیک بتن ایران مواد تخصصی برای کاشت و حفاظت ارائه می‌دهد:
Dezobuild R-2210 فوق روان‌کننده دیرگیر: برای ملات ترمیمی، افزایش کارایی و چسبندگی (دوز ۱-۲%).

Dezomix 4800 دوغاب میکروسیلیس: پرکننده سوراخ‌ها، افزایش مقاومت فشاری تا ۵۰ مگاپاسکال.
Betocrete S200 افزودنی قوام‌دهنده بتن: برای ملات اتصال دیوار به فونداسیون، جلوگیری از جدایی.

Dezocrete CQ افزودنی مقاوم خوردگی: حفاظت میلگرد کاشته‌شده از زنگ‌زدگی در محیط مرطوب.
Dezoseal G 330 واترپروف: پوشش سطحی دیوار و فونداسیون پس از کاشت، برای جلوگیری از نفوذ رطوبت.

این محصولات با آزمون‌های کشش و نفوذ ASTM تست شده و پشتیبانی فنی (شامل طراحی الگوی کاشت) دارند.

نتیجه‌گیری و توصیه‌ها

کاشت میلگرد در دیوار و فونداسیون روشی مؤثر برای مقاوم‌سازی و اتصال المان‌ها است و با اجرای صحیح، ایمنی و دوام سازه را تا ۴۰% افزایش می‌دهد. انتخاب روش (اپوکسی برای سرعت، سیمان برای اقتصاد) بر اساس شرایط پروژه ضروری است.

گروه کلینیک بتن ایران با تیم متخصص، از طراحی تا اجرا و آزمون (مانند آزمون pull-out) را مدیریت می‌کند. برای پروژه مقاوم‌سازی‌تان، مشاوره رایگان بگیرید تا بهترین راه‌حل را دریافت کنید.

اطلاعات تماس:

تلفن: ۰۲۱۸۸۰۷۰۱۷۳ | ۰۲۱۸۸۵۸۴۹۰۶ | ۰۹۱۲۰۹۱۶۲۷۱
وب‌سایت:   clinicbeton.com

کلینیک بتن ایران، متخصص کاشت میلگرد و مقاوم‌سازی – شریک مطمئن برای استحکام سازه‌هایتان!

بخش دوم: پرسش و پاسخ‌های متداول درباره کاشت میلگرد (آرماتور) در دیوار و فونداسیون

این پرسش‌ها اغلب به مقاوم‌سازی ساختمان‌های قدیمی، اتصال المان‌ها و نکات ایمنی مربوط می‌شوند. گروه کلینیک بتن ایران، با تیم مهندسی متخصص و مواد افزودنی پیشرفته، خدمات کاشت میلگرد را با آزمون‌های استاندارد (مانند pull-out) انجام می‌دهد و دوام سازه‌ها را تضمین می‌کند. اگر سؤال خاصی دارید، برای مشاوره یا اجرای پروژه با کارشناسان تماس بگیرید.

۱. کاشت میلگرد چیست و کاربرد آن در دیوار و فونداسیون کجاست؟

کاشت میلگرد (Rebar Planting) فرایندی است که میلگردهای فولادی در سوراخ‌های حفاری‌شده بتن موجود کاشته و با رزین یا ملات ثابت می‌شوند تا اتصال محکم ایجاد کنند.

در دیوارها، برای اتصال به سقف یا ترمیم ترک‌ها (مقاوم‌سازی زلزله) کاربرد دارد؛ در فونداسیون، برای تقویت پی و اتصال ستون‌ها (افزایش باربری ۳۰%) استفاده می‌شود. طبق ACI 318، عمق کاشت حداقل ۱۰ برابر قطر میلگرد است. کلینیک بتن ایران این روش را در ۷۰% پروژه‌های مقاوم‌سازی مسکونی اجرا کرده و با Dezomix 4800 دوغاب میکروسیلیس، چسبندگی را ۵۰% افزایش می‌دهد.

۲. روش کاشت میلگرد در دیوار چگونه است؟

روش کاشت در دیوار شامل علامت‌گذاری (فاصله ۱۵-۳۰ سانتی‌متر)، حفاری با دریل الماسی (قطر ۱.۵ برابر میلگرد، عمق ۱۰۰-۲۰۰ میلی‌متر)، تمیزکاری سوراخ (با برس و هوا)، تزریق رزین اپوکسی و فرو کردن میلگرد (بچرخاندن برای یکنواختی) است. ۲۴-۴۸ ساعت عمل‌آوری کنید.

برای دیوارهای باربر، الگوی مشبک استفاده شود. کلینیک بتن ایران روش شیمیایی را با Dezobuild R-2210 فوق روان‌کننده دیرگیر (دوز ۱-۲%) توصیه می‌کند، که گیرش را در دمای بالا کنترل کرده و مقاومت کششی تا ۱۵۰ kN ایجاد می‌کند. زمان کل: ۱-۲ روز برای ۱۰۰ نقطه.

۳. ابزارهای لازم برای کاشت آرماتور در فونداسیون چیست؟

ابزارهای ضروری شامل دریل الماسی (قدرت ۱۰۰۰-۲۰۰۰ وات)، تفنگ تزریق رزین، برس تمیزکننده، تراز لیزری، ویبراتور ملات و گیره تثبیت است. برای فونداسیون حجیم، جرثقیل کوچک برای میلگردهای بلند لازم است.

کلینیک بتن ایران کیت‌های کامل ابزار (شامل دریل ضدگردوغبار) را برای اجاره یا فروش عرضه می‌کند و با Betocrete S200 افزودنی قوام‌دهنده بتن، ملات را برای ویبره آسان بهینه می‌سازد. هزینه اولیه ابزار حدود ۵-۱۰ میلیون تومان است.

۴. رزین اپوکسی برای کاشت میلگرد چیست و مزایایش چیست؟

رزین اپوکسی ماده چسبنده شیمیایی (دو جزئی: رزین + هاردنر) است که در ۳۰-۶۰ دقیقه سخت شده و اتصال دائمی ایجاد می‌کند. مزایا: مقاومت کششی بالا (تا ۲۰۰ kN)، چسبندگی عالی به بتن مرطوب و دوام در برابر لرزش/رطوبت.

برای کاشت در دیوار یا فونداسیون تحت بار ایده‌آل است. کلینیک بتن ایران رزین‌های اپوکسی سازگار با ASTM C881 را با Dezocrete CQ افزودنی مقاوم خوردگی ترکیب می‌کند، که زنگ‌زدگی میلگرد را در محیط مرطوب فونداسیون جلوگیری می‌نماید. عمر اتصال: ۵۰+ سال.

۵. هزینه کاشت میلگرد در دیوار و فونداسیون چقدر است؟

هزینه تقریبی ۵۰۰ هزار تا ۲ میلیون تومان به ازای هر متر کاشت است (روش شیمیایی: ۱-۱.۵ میلیون؛ سیمان: ۵۰۰-۸۰۰ هزار). عوامل مؤثر: قطر میلگرد (۱۲-۲۰ میلی‌متر)، عمق (۱۰۰-۴۰۰ میلی‌متر)، مساحت (بیشتر=ارزان‌تر) و محل (تهران ۲۰% گران‌تر).

برای دیوار ۱۰ متری، کل ۱۰-۲۰ میلیون تومان. کلینیک بتن ایران با پکیج‌های پروژه‌ای (شامل رزین و آزمون) هزینه را ۱۵-۲۵% کاهش می‌دهد و Dezoseal G 330 واترپروف را برای حفاظت پس از کاشت اضافه می‌کند.

۶. مزایای کاشت میلگرد در فونداسیون چیست؟

مزایای کاشت در فونداسیون شامل افزایش ظرفیت باربری (تا ۳۰%)، اتصال محکم ستون‌ها/پی، مقاوم‌سازی در برابر نشست و زلزله (کاهش تنش برشی ۴۰%) و ترمیم بدون تخریب است. در ساختمان‌های قدیمی، عمر سازه را ۲۰-۳۰ سال افزایش می‌دهد.

کلینیک بتن ایران این روش را با آزمون pull-out (استاندارد ISIRI 3207) تأیید کرده و Dezomix 4800 را برای پر کردن سوراخ‌ها و جلوگیری از ترک‌های فونداسیون استفاده می‌کند، که در پروژه‌های صنعتی موفقیت‌آمیز بوده است.

۷. تفاوت کاشت شیمیایی و مکانیکی میلگرد چیست؟

کاشت شیمیایی (با رزین اپوکسی) اتصال چسبنده و انعطاف‌پذیر ایجاد می‌کند، مناسب بارهای دینامیک (زلزله) و بتن مرطوب، اما زمان‌بر (۲۴ ساعت) است.

کاشت مکانیکی (با انکربولت و پیچ) سریع (۱ ساعت) و برای بارهای استاتیک/سنگین (ماشین‌آلات) مناسب است، اما نیاز به ابزار پیشرفته دارد. کلینیک بتن ایران شیمیایی را برای دیوارها و مکانیکی را برای فونداسیون سنگین پیشنهاد می‌کند، با Betocrete K 10 افزودنی آب‌بند کریستال‌شونده برای هر دو روش، نفوذ رطوبت را ۹۹% کاهش می‌دهد.

۸. نکات ایمنی در کاشت میلگرد در دیوار و فونداسیون چیست؟

نکات ایمنی شامل استفاده از تجهیزات حفاظت فردی (کلاه، عینک، دستکش)، جلوگیری از گردوغبار (ماسک FFP2)، ثابت کردن میلگرد با گیره برای جلوگیری از سقوط، و تهویه محل (برای رزین‌های فرار) است.

در فونداسیون، از حمایت داربست استفاده کنید. طبق مبحث ۱۲ مقررات ملی، بیمه مسئولیت الزامی است. کلینیک بتن ایران دوره‌های ایمنی کارگاهی برگزار می‌کند و با Dezocrete 1 افزودنی روان‌کننده و آب‌بند، ملات را ایمن‌تر (بدون مواد سمی) می‌سازد. حوادث ۱۰% به عدم تمیزکاری سوراخ مربوط است.

۹. محصولات کلینیک بتن ایران برای کاشت میلگرد کدامند؟

محصولات تخصصی کلینیک بتن ایران عبارتند از:
Dezomix 4800 دوغاب میکروسیلیس: پرکننده سوراخ‌ها، افزایش چسبندگی و مقاومت فشاری (دوز ۵-۱۰%).
Dezobuild R-2210 فوق روان‌کننده دیرگیر: برای ملات ترمیمی، کنترل گیرش در هوای گرم (دوز ۱-۲%).

Betocrete S200 افزودنی قوام‌دهنده بتن: بهبود ویسکوزیته ملات اتصال دیوار به فونداسیون.
Dezocrete CQ افزودنی مقاوم خوردگی: حفاظت میلگرد از زنگ‌زدگی، مناسب فونداسیون مرطوب (دوز ۱-۳%).
Dezoseal G 330 واترپروف: پوشش سطحی پس از کاشت، جلوگیری از نفوذ.

این محصولات با ACI 349.3R سازگارند و کلینیک بتن ایران کاتالوگ و نمونه ارائه می‌دهد.

۱۰. استانداردهای کاشت میلگرد در بتن چیست؟

استانداردها شامل ACI 318 (عمق و باربری)، ISIRI 3207 (کاشت شیمیایی در ایران) و ASTM A370 (آزمون کشش) است. عمق نفوذ ۱۰-۱۵ برابر قطر، فاصله سوراخ‌ها ۳ برابر قطر و آزمون pull-out (نیروی کشش >۱.۵ برابر بار) الزامی است.

کلینیک بتن ایران پروژه‌ها را بر اساس مبحث ۱۰ مقررات ملی (زلزله) اجرا می‌کند و با Dezobuild D-10N فوق روان‌کننده پلی کربوکسیلات، بتن اطراف کاشت را بهینه می‌سازد، که کیفیت را تضمین می‌نماید.
