طرح اختلاط بتن سبک: راهنمایی گامبهگام برای تولید بتن کارآمد و اقتصادی
در صنعت ساختمانی، بتن سبک به عنوان یک ماده نوین، وزن سازهها را کاهش میدهد، عایقبندی را بهبود میبخشد و هزینههای فونداسیون را تا ۳۰% کم میکند.
طرح اختلاط بتن سبک (Lightweight Concrete Mix Design)، فرآیندی علمی برای محاسبه نسبت سیمان، آب، سنگدانههای سبک و افزودنیها است تا به خواص ایدئال مانند چگالی ۱۸۵۰ کیلوگرم بر مترمکعب یا کمتر، مقاومت فشاری ۱۷-۳۰ مگاپاسکال و کارایی مناسب برسیم.
این مطلب بر اساس استانداردهای ACI 211.2 (آمریکا)، BS EN 206 (اروپا) و مبحث ۹ مقررات ملی ساختمان ایران تهیه شده تا مهندسان، پیمانکاران و دانشجویان عمران بتوانند مخلوط بهینهای برای پروژههای خود طراحی کنند. در ایران، با منابع غنی پوکه معدنی، بتن سبک در ساختمانهای بلند، عایقها و سازههای زلزلهخیز کاربرد گستردهای دارد.
مقدمهای بر بتن سبک و اهمیت طرح اختلاط
بتن سبک با استفاده از سنگدانههای سبک (مانند پامیس، پرلیت یا سرباره منبسطشده) وزن را ۲۰-۴۰% نسبت به بتن معمولی (۲۲۰۰-۲۴۰۰ کیلوگرم بر مترمکعب) کاهش میدهد و به دو نوع سازهای (مقاومت >۱۷ مگاپاسکال، چگالی ۱۴۵۰-۱۸۵۰) و غیرسازهای (عایق، چگالی ۳۵۰-۱۴۵۰) تقسیم میشود.
طرح اختلاط، کلید دستیابی به تعادل بین وزن کم، مقاومت و دوام است؛ بدون آن، بتن ممکن است ضعیف یا پرهزینه شود. عوامل مؤثر: جذب آب بالای سنگدانههای سبک (۱۰-۳۰%)، نیاز به افزودنیها برای جبران و شرایط محیطی ایران (گرما و رطوبت).
یک طرح خوب، مصرف سیمان را ۱۰-۲۰% کم میکند و عمر سازه را افزایش میدهد. مثلاً در پروژههای مسکن مهر، طرح اختلاط بهینه وزن دیوارها را ۲۵% کاهش داد.
مواد مورد استفاده در طرح اختلاط بتن سبک
انتخاب مواد بر اساس دسترسی و استاندارد ISIRI ۷۹۳ (سنگدانههای سبک) است:
سیمان: پرتلند نوع I/II (۳۰۰-۴۰۰ کیلوگرم بر مترمکعب)، یا پوزولانی برای دوام در برابر سولفات (در جنوب ایران). سیمانهای محلی مانند سیمان تهران مناسب است.

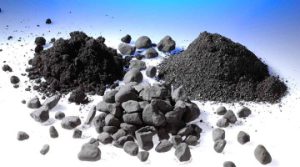

سنگدانههای سبک:
شن سبک (چگالی <۸۸۰ کیلوگرم بر مترمکعب، مانند پوکه معدنی قم).
ماسه سبک (چگالی <۱۱۲۰، مانند پرلیت یا ورمیکولیت).
دانهبندی: حداکثر ۱۹ میلیمتر، حداقل ۹.۵ میلیمتر (ASTM C330).
آب: تمیز، با pH ۶.۵-۸.۵؛ نسبت آب به سیمان (W/C) ۰.۴۵-۰.۶ (بالاتر از بتن معمولی به دلیل جذب).
افزودنیها:
فوقروانکننده (مانند Dezocrete N-540 کلینیک بتن) برای W/C پایین و کارایی.
قوامدهنده (Betocrete S200) برای جلوگیری از جدایی.
هوازا (Dezoair 220) برای مقاومت به یخزدگی (۵-۸% هوا).
میکروسیلیس (Dezomix 4500) برای افزایش مقاومت (۵-۱۰% وزن سیمان).
سیمان جایگزین: خاکستر بادی یا سرباره برای کاهش وزن و هزینه (تا ۲۰% سیمان).
این مواد باید آزمایش شوند (تست جذب آب، چگالی ظاهری) تا طرح دقیق باشد.
مراحل طرح اختلاط بتن سبک بر اساس ACI 211.2
طرح اختلاط یک فرآیند تکراری است و معمولاً در آزمایشگاه انجام میشود. مراحل گامبهگام:
تعیین مشخصات هدف: انتخاب چگالی (مثلاً ۱۶۰۰ کیلوگرم بر مترمکعب)، مقاومت ۲۸ روزه (۲۰ مگاپاسکال)، slump (۷۵-۱۰۰ میلیمتر) و نوع (سازهای یا غیرسازهای).
انتخاب سیمان و W/C: از جدول ACI، برای f’c=۲۰ مگاپاسکال، W/C≈۰.۵۵ (تنظیم برای سنگدانه سبک). وزن سیمان: ۳۲۰-۳۸۰ کیلوگرم بر مترمکعب.
محاسبه حجم خمیر و سنگدانه: حجم سیمان + آب + هوا ≈ ۲۵-۳۰% کل حجم. سنگدانه ۷۰-۷۵% حجم (با چگالی متوسط ۷۵۰ کیلوگرم بر مترمکعب).
فرمول پایه: وزن سنگدانه = (۱ – حجم خمیر) × چگالی هدف × ضریب چگالی سنگدانه.
تنظیم دانهبندی: نسبت شن به ماسه ۴۰:۶۰ (برای تراکم بهتر). جذب سنگدانه را جبران کنید: آب اضافی = جذب × وزن سنگدانه.
اضافه کردن افزودنیها: ۱-۲% وزن سیمان برای روانکننده؛ تست آزمایشگاهی برای تنظیم.
آزمایش و تنظیم: تهیه نمونه (ASTM C192)، تست slump، چگالی و مقاومت ۷/۲۸ روزه. اگر مقاومت کم، سیمان +۵% یا W/C -۰.۰۵.
مقیاسپذیری: تنظیم برای کارگاه (بچینگ پلانت) با کنترل رطوبت.
زمان کل: ۱-۲ هفته برای طرح اولیه. در ایران، نرمافزارهای مانند Concrete Mix Designer یا Excel ACI برای محاسبات استفاده میشود.
مثال طرح اختلاط بتن سبک غیرسازهای (عایق، f’c=۱۰ مگاپاسکال، چگالی ۱۰۰۰ کیلوگرم بر مترمکعب)
برای ۱ مترمکعب (با پوکه معدنی):
سیمان: ۲۸۰ کیلوگرم (نوع I).
آب: ۱۶۴ کیلوگرم (W/C=۰.۵۸۵، +۲۰% برای جذب ۲۵%).
شن سبک (پوکه ۴-۱۲ میلیمتر): ۴۵۰ کیلوگرم.
ماسه سبک (پرلیت): ۳۵۰ کیلوگرم.
افزودنی: فوقروانکننده ۱.۵% سیمان (۴.۲ کیلوگرم Dezocrete N-540)، هوازا ۵% حجم.
هوا: ۶% حجم.
کل چگالی: ≈۹۵۰ کیلوگرم بر مترمکعب (پس از تست).
نتیجه: slump ۹۰ میلیمتر، مقاومت ۱۲ مگاپاسکال. برای سازهای، سیمان را به ۳۵۰ افزایش دهید و W/C به ۰.۴۵ برسانید.
مزایا، چالشها و نکات اجرایی طرح اختلاط بتن سبک
مزایا:
کاهش وزن: صرفهجویی ۲۰-۳۰% در آرماتور و فونداسیون.
عایقبندی: هدایت حرارتی ۰.۲-۰.۵ وات بر متر-کلوین (۴۰% صرفهجویی انرژی).
اقتصادی: استفاده از مواد محلی مانند پوکه (هزینه ۳۰% کمتر از بتن معمولی).
دوام: مقاومت به لرزه و آتش (تا ۸۰۰ درجه سانتیگراد).
چالشها:
جذب آب بالا: منجر به جدایی یا ترک؛ حل با اشباع سنگدانه قبل از مخلوط.
مقاومت پایینتر: حداکثر ۳۰ مگاپاسکال؛ برای سازههای سنگین، از میکروسیلیس استفاده کنید.
حساسیت به اجرا: در هوای گرم ایران، تبخیر آب W/C را تغییر میدهد.
نکات اجرایی:
مخلوط با میکسر اجباری (زمان ۳-۵ دقیقه) و ویبره برای تراکم.
عملآوری مرطوب ۷ روز (پوشش پلاستیکی) برای هیدراتاسیون.
کنترل کیفیت: تست ASTM C567 (چگالی) و C469 (مدول الاستیسیته).
در پروژههای ایرانی مانند برجهای تهران، طرح اختلاط با افزودنیهای کلینیک بتن دوام را ۲۵% افزایش داده.
کاربردهای طرح اختلاط بتن سبک در ایران
این طرح در دیوارهای عایق (با پرلیت)، سقفهای سبک (پوکه)، بلوکهای AAC و مقاومسازی زلزلهخیز استفاده میشود. در مناطق شمالی (رطوبت بالا)، W/C پایینتر برای دوام؛ در جنوب، افزودنیهای ضدخوردگی.
نتیجهگیری
طرح اختلاط بتن سبک، ابزاری قدرتمند برای ساخت سازههای ایمن، سبک و پایدار است. با پیروی از مراحل ACI و استفاده از افزودنیهای مناسب، میتوان چالشهای وزن و مقاومت را حل کرد.
گروه کلینیک بتن ایران با محصولات مانند Dezomix 4500 (میکروسیلیس) و Dezocrete N-540، به بهینهسازی طرح اختلاط کمک میکند. برای محاسبات سفارشی یا مشاوره آزمایشگاهی، به وبسایت www.clinicbeton.com مراجعه کنید یا با تلفن ۰۲۱-۸۸۰۷۰۱۷۳ تماس بگیرید.
سؤالات متداول درباره طرح اختلاط بتن سبک: پرسش و پاسخ
این بخش بر اساس تجربیات کاربران ایرانی در پروژههای عمرانی، استانداردهای ACI 211.2 و مبحث ۹ مقررات ملی ساختمان تهیه شده است. هدف، پاسخدهی ساده و عملی به چالشهای طراحی مخلوط، محاسبات و اجرا است. اگر سؤال خاصی دارید، در کامنتها بنویسید تا راهنمایی کنم!
۱. طرح اختلاط بتن سبک چیست و چرا مهم است؟
طرح اختلاط بتن سبک، فرآیند محاسبه نسبت سیمان، آب، سنگدانههای سبک (مانند پوکه یا پرلیت) و افزودنیها برای دستیابی به چگالی هدف (۱۸۵۰ کیلوگرم بر مترمکعب یا کمتر)، مقاومت فشاری (۱۰-۳۰ مگاپاسکال) و کارایی مناسب است.
اهمیت آن در تعادل وزن کم (۲۰-۴۰% سبکتر از بتن معمولی)، عایقبندی و اقتصادی بودن است؛ بدون طرح دقیق، بتن ممکن است جدایی، ترک یا مقاومت پایین داشته باشد.
در ایران، با منابع پوکه معدنی، این طرح وزن دیوارها را در ساختمانهای بلند ۲۵% کاهش میدهد و هزینه فونداسیون را ۳۰% کم میکند. طبق ACI 211.2، طرح آزمایشگاهی الزامی است تا دوام در شرایط رطوبت و گرما تضمین شود.
۲. مراحل طرح اختلاط بتن سبک بر اساس استاندارد ACI چگونه است؟
مراحل گامبهگام ACI 211.2 عبارتند از:
تعیین مشخصات (چگالی، مقاومت، slump ۷۵-۱۰۰ میلیمتر).
انتخاب W/C (۰.۴۵-۰.۶) و وزن سیمان (۳۰۰-۴۰۰ کیلوگرم بر مترمکعب).
محاسبه حجم خمیر (۲۵-۳۰% کل) و سنگدانه (۷۰-۷۵% با چگالی متوسط ۷۵۰).
تنظیم دانهبندی (شن:ماسه ۴۰:۶۰) و جبران جذب (۱۰-۳۰% اضافی آب).
اضافه افزودنیها (روانکننده ۱-۲%) و تست آزمایشگاهی (ASTM C192).
تنظیم نهایی با تستهای ۷/۲۸ روزه.
این مراحل ۱-۲ هفته طول میکشد و در ایران، برای بتن سازهای (f’c>۱۷ مگاپاسکال) مبحث ۹ الزامی است. نرمافزار Excel ACI محاسبات را ساده میکند.
۳. نسبت آب به سیمان (W/C) در بتن سبک چقدر است و چگونه محاسبه میشود؟
W/C در بتن سبک معمولاً ۰.۴۵-۰.۶ است (بالاتر از بتن معمولی ۰.۳۵-۰.۵ به دلیل جذب بالای سنگدانههای متخلخل مانند پامیس).
محاسبه: از جدول ACI برای مقاومت هدف (مثلاً f’c=۲۰ مگاپاسکال، W/C≈۰.۵۵) + جبران جذب (آب اضافی = جذب × وزن سنگدانه، ۱۰-۳۰%).
فرمول تخمینی: f’c ≈ ۱۵ / (W/C)^۲. مثال: برای ۳۵۰ کیلوگرم سیمان، W/C=۰.۵، آب=۱۷۵ کیلوگرم + ۵۰ کیلوگرم جذب. در هوای گرم ایران، ۱۰% آب اضافی برای تبخیر اضافه کنید. افزودنیهایی مانند Dezocrete N-540 کلینیک بتن اجازه W/C پایینتر (۰.۴) بدون کاهش کارایی میدهند.
۴. تفاوت طرح اختلاط بتن سبک با بتن معمولی چیست؟
سنگدانه: سبک متخلخل (چگالی <۱۱۲۰ کیلوگرم بر مترمکعب، جذب ۱۰-۳۰%) در مقابل سنگین (چگالی ۲۶۰۰، جذب <۲%).
W/C و سیمان: بتن سبک W/C بالاتر (۰.۴۵-۰.۶) و سیمان کمتر (۳۰۰-۴۰۰ کیلوگرم)؛ معمولی W/C پایینتر (۰.۴-۰.۵) و سیمان ۳۵۰-۴۵۰.
چگالی و مقاومت: سبک ۳۵۰-۱۸۵۰ کیلوگرم بر مترمکعب، مقاومت ۱۰-۳۰ مگاپاسکال؛ معمولی ۲۲۰۰+ و ۲۵-۵۰ مگاپاسکال.
افزودنیها: سبک نیاز به روانکننده و قوامدهنده (مانند Betocrete S200) برای جلوگیری از جدایی؛ معمولی کمتر.
در ایران، بتن سبک برای عایق (پرلیت) و معمولی برای سدها استفاده میشود؛ طرح سبک وزن را ۳۰% کم میکند اما دوام در رطوبت نیاز به میکروسیلیس (Dezomix 4500) دارد.
۵. افزودنیهای لازم برای طرح اختلاط بتن سبک کدامند و نقش آنها چیست؟
افزودنیها کلید موفقیت در بتن سبک هستند:
فوقروانکننده (Dezocrete N-540 کلینیک بتن): ۱-۲% سیمان، W/C را ۲۰% کم میکند و slump را حفظ (جلوگیری از آب اضافی).
هوازا (Dezoair 220): ۵-۸% هوا، دوام به یخزدگی (در شمال ایران) و کاهش وزن را افزایش میدهد.
قوامدهنده (Betocrete S200): ۰.۵-۱%، چسبندگی به سنگدانههای سبک را بهبود میبخشد و جدایی را جلوگیری میکند.
میکروسیلیس (Dezomix 4500): ۵-۱۰% سیمان، مقاومت فشاری را ۳۰% افزایش میدهد (تا ۲۵ مگاپاسکال).
ضدآب: برای جبران جذب بالا. در پروژههای ایرانی، این افزودنیها مصرف سیمان را ۱۵% کم کرده و عایق حرارتی را ۴۰% بهبود میبخشند. انتخاب بر اساس تست آزمایشگاهی است.
۶. چگونه وزن مواد را در طرح اختلاط بتن سبک محاسبه کنیم؟
محاسبه وزن بر اساس حجم ۱ مترمکعب و چگالی هدف:
حجم خمیر = (وزن سیمان / ۳.۱۵ + وزن آب / ۱ + حجم هوا / ۱۰۰۰) × ۱۰۰۰ (kg/m³).
وزن سنگدانه = (۱ – حجم خمیر) × چگالی هدف × (چگالی سنگدانه / ۱۰۰۰).
تنظیم برای دانهبندی: شن = ۴۰% سنگدانه، ماسه=۶۰%.
مثال برای چگالی ۱۶۰۰: سیمان ۳۵۰ kg، W/C=۰.۵ (آب ۱۷۵ kg + ۷۰ kg جذب)، سنگدانه ۷۲۰ kg (پوکه چگالی ۶۵۰). از فرمول ACI: وزن شن = ۰.۴ × حجم × ۱۶۰۰ × ۰.۶۵. در ایران، بچینگ پلانتها این محاسبات را اتوماتیک انجام میدهند؛ دقت ۲% برای وزنکشی الزامی است.
۷. مثال عملی طرح اختلاط بتن سبک برای بتن سازهای چیست؟
برای بتن سازهای (f’c=۲۰ مگاپاسکال، چگالی ۱۶۰۰ کیلوگرم بر مترمکعب، ۱ مترمکعب):
سیمان پرتلند I: ۳۵۰ کیلوگرم.
آب: ۱۸۰ کیلوگرم (W/C=۰.۵۱، +۱۵% جذب پوکه).
شن سبک (پوکه ۵-۲۰ میلیمتر، چگالی ۷۰۰): ۵۵۰ کیلوگرم.
ماسه سبک (چگالی ۹۰۰): ۳۵۰ کیلوگرم.
افزودنی: فوقروانکننده ۵.۲۵ کیلوگرم (۱.۵%)، هوازا ۶% حجم، میکروسیلیس ۱۷.۵ کیلوگرم (۵%).
هوا: ۵%، کل وزن: ≈۱۵۸۰ کیلوگرم.
نتیجه تست: slump ۸۵ میلیمتر، مقاومت ۲۲ مگاپاسکال. در پروژههای تهران، این طرح وزن سقف را ۲۵% کم کرده؛ تنظیم با آزمایش ACI C192.
۸. استانداردهای طرح اختلاط بتن سبک در ایران و جهان چیست؟
جهان: ACI 211.2 (آمریکا) برای محاسبه حجم و تنظیم، ASTM C330 (سنگدانه سبک)، EN 206 (اروپا) برای دوام.
ایران: مبحث ۹ مقررات ملی (چگالی <۱۸۵۰، مقاومت >۱۷ مگاپاسکال برای سازهای)، ISIRI ۷۹۳ (سنگدانهها)، ISIRI ۴۹۱۷ (طرح اختلاط). آزمایشهای ASTM C567 (چگالی) و C39 (مقاومت) الزامی.
در پروژههای دولتی مانند مسکن، تأیید آزمایشگاههای معتبر (مانند دانشگاه تهران) نیاز است. کلینیک بتن محصولات مطابق این استانداردها ارائه میدهد و مشاوره طرح اختلاط را رایگان میکند.
