دستگاه تزریق گروت: فناوری پیشرفته برای تعمیر و بهسازی سازههای بتنی
در دنیای مهندسی عمران، تعمیر و تقویت سازههای بتنی بدون اختلال در عملیات، یکی از چالشهای اصلی است. دستگاه تزریق گروت (Grout Injection Pump)، ابزاری کلیدی برای پر کردن ترکها، فضاهای خالی و تقویت اتصالات در سازهها به شمار میرود.
این دستگاهها، با تزریق دقیق مخلوطهای سیمانی، رزینی یا اپوکسی (گروت)، دوام و ایمنی سازهها را افزایش میدهند. شرکت ژرف تابان مهر، به عنوان بخش مهندسی گروه کلینیک بتن ایران، با بیش از بیست سال تجربه در پیمانکاری و مشاوره مقاومسازی، از این فناوری در پروژههای صنعتی و شهری استفاده میکند. در ادامه، جزئیات فنی، مزایا و کاربردهای آن را بررسی میکنیم.

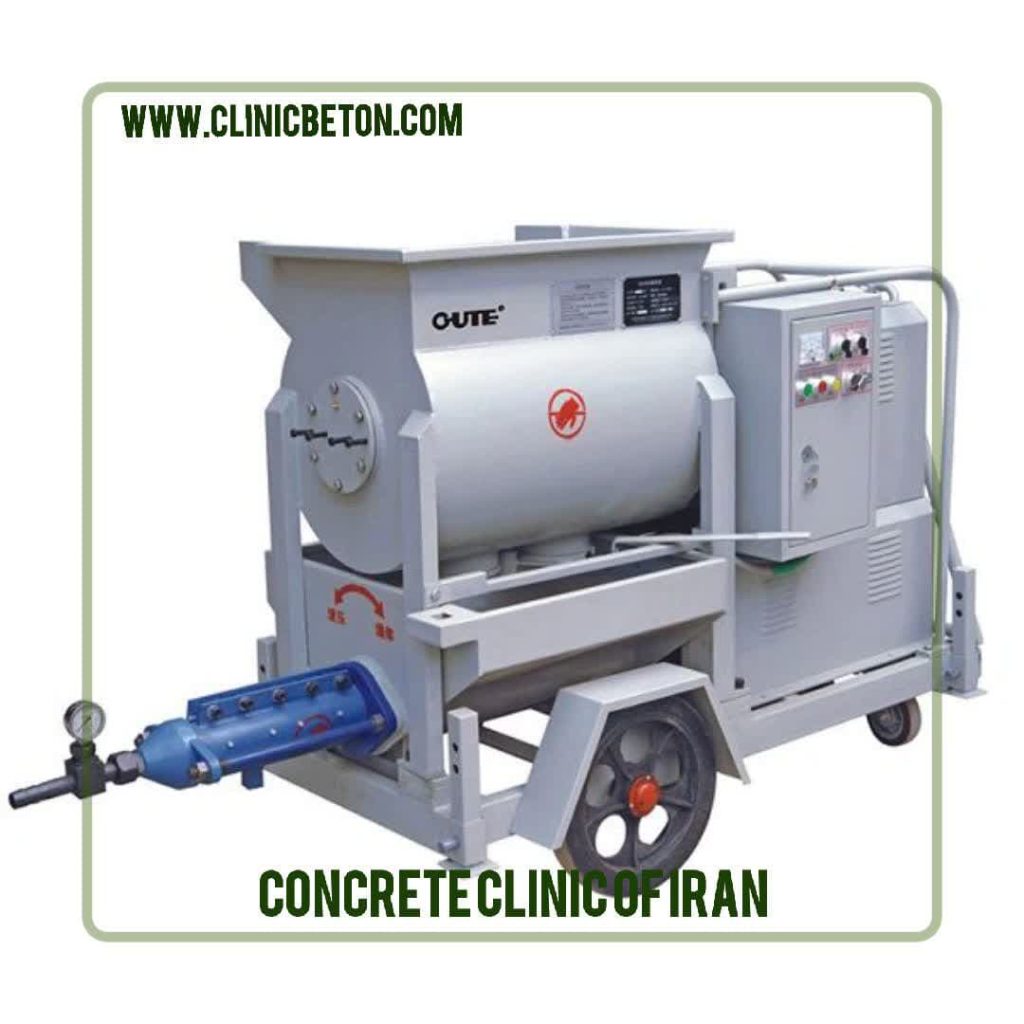

چیستی و کارکرد دستگاه تزریق گروت
گروت، مخلوطی متراکم از سیمان، ماسه ریز و افزودنیهای شیمیایی است که برای پر کردن منافذ و ترمیم آسیبها طراحی شده. دستگاه تزریق گروت، با فشار هیدرولیکی یا پنوماتیکی، این مخلوط را به عمق سازه (تا چند متر) تزریق میکند.
اجزای اصلی شامل:
پمپ تزریق: قلب دستگاه، که فشار تا ۲۰۰ بار ایجاد میکند (برای نفوذ عمیق بدون ترک جدید).
مخزن مخلوط: برای نگهداری و همزدن گروت، با ظرفیت ۵۰-۲۰۰ لیتر.
نازل و لولههای انعطافپذیر: برای دسترسی به نقاط سخت مانند پایه ستونها یا اتصالات.
سیستم کنترل: دیجیتال یا دستی، برای تنظیم ویسکوزیته و نرخ تزریق (۰.۵-۵ لیتر در دقیقه).
این دستگاهها معمولاً قابل حمل (وزن ۲۰-۱۰۰ کیلوگرم) هستند و با برق (۲۲۰V) یا باتری کار میکنند، که اجرا در محل را آسان میسازد.

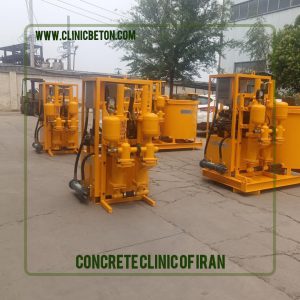

انواع دستگاه تزریق گروت
دستی (Manual):
برای پروژههای کوچک، با فشار دستی و مناسب تعمیرات خانگی (هزینه حدود ۵-۱۰ میلیون تومان).
هیدرولیکی (Hydraulic):
قدرتمند برای تزریق در عمق بالا، ایدهآل برای سدها و تونلها (فشار تا ۳۰۰ بار، قیمت ۲۰-۵۰ میلیون تومان).
پنوماتیکی (Pneumatic):
با هوای فشرده، سریع و کمصدا، مناسب صنایع حساس مانند پتروشیمی (ظرفیت تزریق ۱۰-۲۰ لیتر در دقیقه).
اتوماتیک پیشرفته: با سنسورهای هوشمند برای نظارت آنلاین، مانند مدلهای آلمانی یا چینی (با قابلیت اتصال به نرمافزارهای BIM برای مدلسازی).
در گروه کلینیک بتن ایران، ما از مدلهای هیدرولیکی پیشرفته برای دقت و ایمنی حداکثری استفاده میکنیم، مطابق استانداردهای ISIRI ۹۴۹۲ و ACI 364.

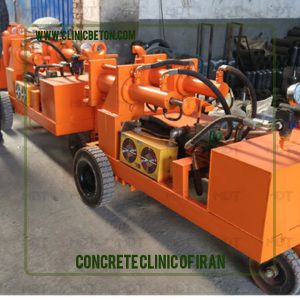

مزایای استفاده از دستگاه تزریق گروت
دقت و کارایی بالا: تزریق یکنواخت بدون لرزش، کاهش زمان اجرا تا ۷۰% در مقایسه با روشهای سنتی (مانند بتنریزی دستی).
تقویت سازهای: افزایش مقاومت فشاری بتن تا ۵۰ مگاپاسکال، پر کردن ۱۰۰% فضاهای خالی و جلوگیری از نفوذ رطوبت/خوردگی.
اقتصادی و ایمن: حداقل اختلال در بهرهبرداری (اجرا در چند ساعت)، کاهش هزینههای بلندمدت (تا ۳۰% صرفهجویی) و عدم نیاز به تخریب گسترده.
دوام محیطی: گروتهای رزینی مقاوم در برابر مواد شیمیایی، UV و تغییرات دمایی (-۲۰ تا +۸۰ درجه)، عمر سازه را تا ۳۰-۵۰ سال افزایش میدهد.
انعطافپذیری: مناسب برای سطوح مرطوب یا عمودی، با ویسکوزیته قابل تنظیم.
در مقایسه با روشهای قدیمی، این دستگاه ریسک شکست را تا ۹۰% کاهش میدهد و با مقررات ملی ساختمان (مبحث ۹) سازگار است.

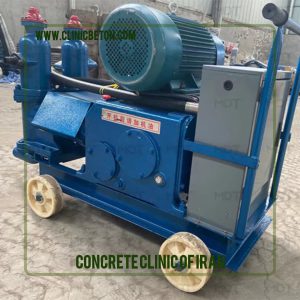

کاربردهای عملی دستگاه تزریق گروت
تعمیر ترکها و آسیبها: تزریق در ستونها و تیرهای بتنی آسیبدیده از زلزله یا بارهای سنگین.
تقویت اتصالات: پر کردن درزها در پایههای پلها، سدها و مخازن صنعتی.
بهسازی صنعتی: تثبیت فونداسیون در پتروشیمیها، نیروگاهها و کارخانجات، علیه لرزشهای ماشینی.
آببندی و مقاومسازی: ترکیب با گروتهای آببند برای جلوگیری از نشت در تونلها و تصفیهخانهها.
پروژههای شهری: تعمیر ساختمانهای قدیمی بدون تخلیه ساکنین.
در پروژههای ژرف تابان مهر، مانند بهسازی سدهای بتنی و پالایشگاههای جنوب، این دستگاه با مواد تولیدی خودمان (افزودنیهای گروت) اعمال شده و دوام سازهها را به طور چشمگیری بهبود بخشیده است.
چرا ژرف تابان مهر برای خدمات تزریق گروت؟
به عنوان پیمانکار EPC و مشاور متخصص با عضویت در ICR، ما دستگاههای تزریق را با تیم دکتری و کارشناسی ارشد ترکیب میکنیم. آزمایشگاه آسیبشناسی بتن ما، قبل از تزریق، سازه را ارزیابی کرده و برنامه سفارشی ارائه میدهد. با رویکرد یکپارچه، از ارزیابی تا نظارت، پروژههایتان را ایمن و مقرونبهصرفه اجرا میکنیم.
گروه کلینیک بتن ایران – تقویتکننده سازههای پایدار
بخش دوم: سوالات متداول در مورد دستگاه تزریق گروت
۱. دستگاه تزریق گروت چیست و چگونه کار میکند؟
دستگاه تزریق گروت، ابزاری هیدرولیکی یا پنوماتیکی برای پمپاژ مخلوط گروت (سیمان، ماسه و افزودنیها) به عمق ترکها یا فضاهای خالی در سازههای بتنی است. با فشار ۱۰۰-۳۰۰ بار، گروت را تزریق کرده و منافذ را پر میکند. در پروژههای ما، این دستگاه با مخزن ۱۰۰ لیتری، تزریق دقیق بدون لرزش را تضمین میکند و زمان تعمیر را تا ۷۰% کاهش میدهد.
۲. انواع دستگاه تزریق گروت کدامند؟
انواع اصلی شامل دستی (برای تعمیرات کوچک، فشار دستی)، هیدرولیکی (قدرتمند برای عمق بالا، تا ۲۰۰ بار)، پنوماتیکی (سریع با هوای فشرده، مناسب صنایع) و اتوماتیک (با سنسورهای هوشمند برای نظارت آنلاین) است. در گروه کلینیک بتن ایران، مدلهای هیدرولیکی پیشرفته را برای سدها و پالایشگاهها توصیه میکنیم، که با برق ۲۲۰V کار کرده و وزن ۵۰ کیلوگرمی دارند.
۳. نحوه استفاده از دستگاه تزریق گروت در تعمیر بتن چگونه است؟
ابتدا سطح را تمیز و با پرایمر آماده کنید، گروت را در مخزن بریزید و مخلوط کنید. لولهها را به نازل متصل کرده و با فشار کنترلشده تزریق نمایید (نرخ ۱-۵ لیتر در دقیقه). کیورینگ پس از تزریق (۲۴ ساعت) الزامی است. اجرای ما در پروژههای صنعتی، با تست فشار اولیه، ایمنی و نفوذ کامل (تا ۲ متر عمق) را تضمین میکند – بدون تجهیزات سنگین.
۴. مزایای دستگاه تزریق گروت نسبت به روشهای سنتی تعمیر بتن چیست؟
مزایا شامل دقت بالا (پر کردن ۱۰۰% فضاها بدون ترک جدید)، سرعت اجرا (ساعتی به جای روزها)، افزایش مقاومت فشاری تا ۵۰ مگاپاسکال و حداقل اختلال در بهرهبرداری است. بر خلاف بتنریزی دستی که بار مرده را افزایش میدهد، تزریق گروت وزن کم و دوام محیطی (مقاوم به رطوبت و شیمیایی) ارائه میدهد. در تجربیات ژرف تابان مهر، هزینههای بلندمدت را ۳۰% کاهش داده است.
۵. کاربردهای دستگاه تزریق گروت در پروژههای ساختمانی و صنعتی چیست؟
کاربردها شامل تعمیر ترکهای ستونها و تیرها، تقویت فونداسیون پلها، پر کردن درزهای مخازن در پتروشیمیها، تثبیت سدها علیه لرزش و آببندی تونلها است. در ساختمانهای شهری، برای ترمیم سازههای قدیمی بدون تخلیه ساکنین ایدهآل است. پروژههای ما در نیروگاهها نشان میدهد این دستگاه، دوام سازه را تا ۵۰ سال افزایش میدهد.
۶. هزینه خرید یا اجاره دستگاه تزریق گروت چقدر است؟
هزینه خرید مدلهای دستی ۵-۱۰ میلیون تومان، هیدرولیکی ۲۰-۵۰ میلیون و اتوماتیک ۱۰۰ میلیون+ (بر اساس ۱۴۰۲) است. اجاره روزانه حدود ۲-۵ میلیون تومان. عوامل مؤثر: برند (آلمانی گرانتر) و ظرفیت. مشاوره ما، با بستههای اجاره برای پروژههای کوچک، هزینه را بهینه کرده و بازگشت سرمایه در ۱-۲ سال را تضمین میکند.
۷. نکات ایمنی و نگهداری دستگاه تزریق گروت چیست؟
از تجهیزات حفاظتی (دستکش، عینک) استفاده کنید و فشار را بیش از حد مجاز (۲۰۰ بار) نکنید. نگهداری شامل تمیز کردن لولهها پس از هر استفاده و چک روغن هیدرولیکی است. اشتباه رایج: تزریق گروت با ویسکوزیته بالا است که پمپ را مسدود میکند. آزمایشگاه آسیبشناسی ما، قبل از اجرا، سازگاری گروت با دستگاه را تست کرده و آموزش ایمنی ارائه میدهد.
این پاسخها بر اساس استانداردهای ICR و مقررات ملی ساختمان (مبحث ۹) گردآوری شدهاند.
