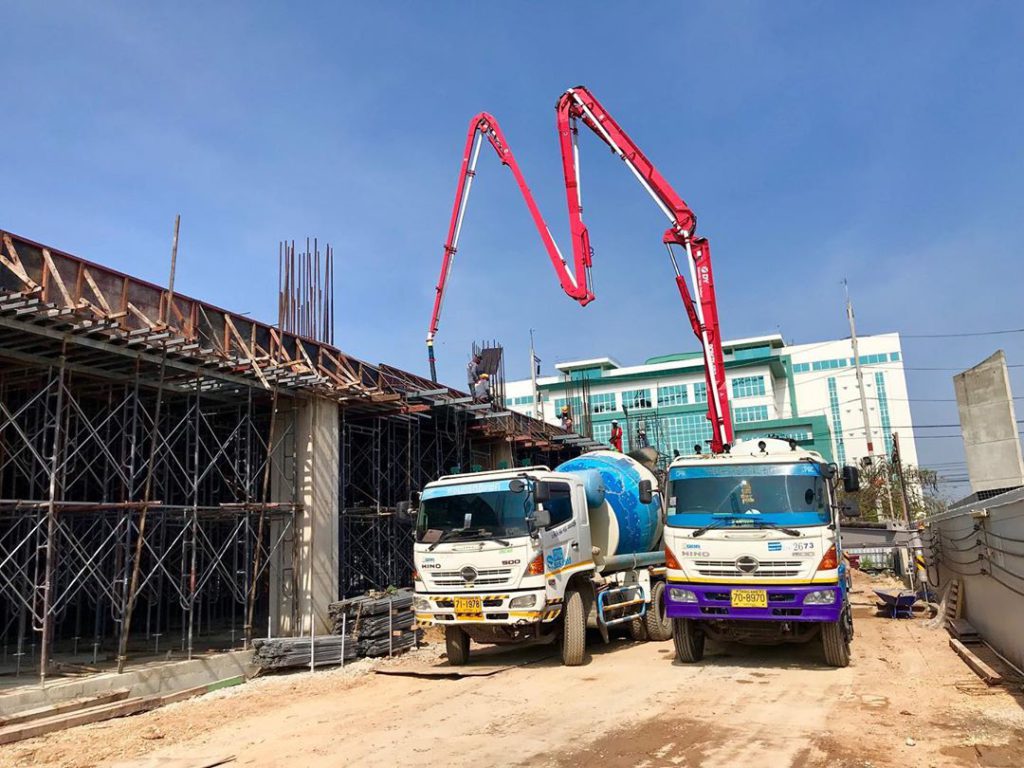

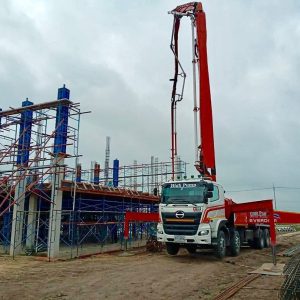

قالببندی دال بتنی؛ راهنمای جامع روشها، تجهیزات و اصول اجرا
دالهای بتنی به عنوان اعضای باربر افقی، نقش کلیدی در استحکام و ایمنی هر سازه ایفا میکنند. اما آنچه کیفیت نهایی یک سقف بتنی را تضمین میکند، قالببندی دقیق و مهندسی شده آن است. بیش از ۶۰ درصد از زمان و هزینه اجرای یک اسکلت بتنی به بخش قالببندی اختصاص دارد؛ بنابراین انتخاب سیستم مناسب، نه تنها ایمنی پروژه را تضمین میکند، بلکه هزینههای تمام شده را نیز به شکل چشمگیری کاهش میدهد.
در این مقاله، به بررسی تخصصی انواع سیستمهای قالببندی دال، اجزای تشکیلدهنده و نکات طلایی در اجرای آنها میپردازیم.
۱. انواع سیستمهای قالببندی دال بتنی
بسته به ابعاد پروژه، ضخامت دال و بودجه موجود، از روشهای مختلفی برای قالببندی استفاده میشود:
الف) قالببندی مدولار (قالب فلزی)
رایجترین روش در ایران که از پنلهای استاندارد فلزی، لولهها و پشتبندها تشکیل میشود.
- مزایا: دوام بالا، قابلیت استفاده مجدد بیش از ۱۰۰ بار و سطح صاف بتن.
- کاربرد: سقفهای تیرچه بلوک، دالهای ساده و پروژههای با تکرار بالا.
ب) سیستم قالببندی میز (Table Form)
در پروژههای بزرگ و برجسازی، سقف در قطعات بزرگ (میز) قالببندی شده و پس از گیرش بتن، با جرثقیل به طبقه بالاتر منتقل میشود.
- مزایا: سرعت بسیار بالا و کاهش نیروی انسانی.
ج) سیستم تیر و پلایوود (Timber & Plywood)
استفاده از تختههای چندلایه (پلایوود) و تیرکهای چوبی (H20) یا فلزی.
- مزایا: وزن سبک، سطح بتن اکسپوز و بسیار صاف، و انعطافپذیری در دهانههای نامنظم.
۲. اجزای اصلی در قالببندی دال
برای برپایی یک سیستم قالببندی ایمن، وجود تجهیزات زیر الزامی است:
- رویه قالب (Skin): سطحی که مستقیماً با بتن در تماس است (ورق فلزی یا پلایوود).
- پشتبندهای ثانویه و اصلی: تیرکهایی که فشار بتن را به پایهها منتقل میکنند.
- پایههای نگهدارنده (Shoring): شامل جکهای سقفی (تلسکوپی) برای ارتفاعهای کم و داربستهای مثلثی یا چکشی برای سقفهای مرتفع و سنگین.
- سرجکهای قابل تنظیم: برای تراز کردن دقیق سطح سقف.
۳. مراحل گامبهگام اجرای قالببندی دال
- پیادهسازی تراز (Leveling): با استفاده از دوربین نقشهبرداری یا تراز لیزری، ارتفاع دقیق زیر سقف تعیین میشود.
- نصب پایهها و شمعبندی: جکها یا داربستها در فواصل محاسباتی نصب میشوند.
- تیرریزی: تیرهای اصلی و فرعی روی سرجکها قرار میگیرند.
- پهن کردن رویه قالب: ورقهای فلزی یا تختهها چیده شده و درزگیری میشوند.
- روغنکاری: استفاده از روغن قالب استاندارد برای جلوگیری از چسبیدن بتن به قالب.
- آرماتوربندی و بتنریزی.
۴. نکات کلیدی برای جلوگیری از شکم دادن سقف
- خیز منفی (Camber): در دهانههای بزرگ، مرکز سقف باید کمی بالاتر از تراز (حدود ۲ میلیمتر به ازای هر متر) بسته شود تا پس از باز کردن قالب و اعمال بار، سقف کاملاً تراز شود.
- فواصل جکها: فاصله جکها نباید از ۸۰ تا ۱۲۰ سانتیمتر (بسته به وزن دال) تجاوز کند.
- مهاربندی جانبی: جکها حتماً باید توسط لولههای مهار به یکدیگر متصل شوند تا از حرکت جانبی و ریزش سقف جلوگیری شود.
۵. زمان باز کردن قالبهای دال (Striking) – کلینیک بتن ایران
طبق آییننامه بتن ایران (آبا)، زمان باز کردن قالبها به دمای محیط و نوع سیمان بستگی دارد. به طور کلی:
- قالبهای زیرین: ۷ تا ۱۴ روز (بسته به دهانه).
- پایههای اطمینان: پس از رسیدن بتن به مقاومت نهایی و طبق دستور مهندس ناظر.
جهت استعلام قیمت تجهیزات قالببندی و مشاوره در طراحی سیستمهای نوین:
- دفتر مرکزی: 02188070173 – 02188584906
- کارشناس فنی و فروش: 09120916271
- آدرس: تهران، شهرک غرب، خیابان استاد شجریان شمالی، کوچه ۲۱، پلاک ۵
بخش دوم: الزامات مهندسی، ایمنی و عیبیابی در قالببندی دال
موفقیت در اجرای یک دال بتنی تنها به چیدمان قالبها ختم نمیشود. پایداری سیستم قالببندی در لحظه بتنریزی (که وزن بتن به بیشترین مقدار خود میرسد) مرز بین موفقیت و فاجعه در یک پروژه ساختمانی است.
۱. محاسبات باربری؛ ستون فقرات قالببندی دال
در طراحی سیستم قالببندی، مهندس مجری باید سه نوع بار اصلی را در نظر بگیرد:
- بار مرده: وزن خود بتن (حدود ۲۴۰۰ کیلوگرم بر مترمکعب) و وزن تجهیزات قالببندی.
- بار زنده: وزن کارگران، لولههای پمپ بتن و لرزشهای ناشی از ویبراتور.
- بارهای ضربهای: فشار ناشی از تخلیه ناگهانی بتن از باکت یا لوله پمپ.
نکته فنی: عدم محاسبه دقیق فواصل جکهای سقفی میتواند منجر به نشستهای ناخواسته و حتی ریزش کل سقف در حین بتنریزی شود.
۲. اهمیت مهار جانبی (Bracing) در سقفهای مرتفع
یکی از اشتباهات رایج، استفاده از جکهای سقفی بدون مهاربندی است. در دالهایی با ارتفاع بیش از ۳.۵ متر، جکها مستعد کمانش هستند. استفاده از لولههای داربستی و بستهای رابط برای متصل کردن جکها به یکدیگر در دو جهت، پایداری جانبی سیستم را تضمین کرده و از حرکت لرزهای قالبها جلوگیری میکند.
۳. نقش کیفیت رویه قالب در «بتن اکسپوز»
اگر هدف شما اجرای بتنی است که پس از باز کردن قالب نیاز به نازککاری نداشته باشد (Exposed Concrete)، به این دو نکته توجه کنید:
- انتخاب پلایوود باکیفیت: استفاده از تختههای چندلایه با روکش رزینی (Film Faced Plywood) سطحی کاملاً صیقلی ایجاد میکند.
- روغن قالب پایه شیمیایی: استفاده از روغنهای سوخته یا نامرغوب باعث ایجاد لک روی بتن و چسبندگی قالب میشود. روغن قالبهای اختصاصی کلینیک بتن ایران، جداشدن راحت قالب و سطحی بینقص را تضمین میکنند.
۴. اشتباهات خطرناک در قالببندی دال بتنی
- استفاده از پایههای فرسوده: جکهایی که دارای خمیدگی یا خوردگی در رزوه هستند، هرگز نباید در زیر دالهای سنگین استفاده شوند.
- تراز نکردن دقیق سقف: وجود ناهمواری در سقف، هزینههای کفسازی و سقف کاذب را در مراحل بعدی به شدت افزایش میدهد.
- برداشتن زودهنگام پایههای اطمینان: این کار باعث ایجاد ترکهای دائمی ناشی از خزش در دال میشود.
۵. سوالات متداول – کلینیک بتن ایران
۱. بهترین روش قالببندی برای دالهای بزرگ و ضخیم چیست؟
برای دالهای سنگین و مرتفع، استفاده از داربستهای مثلثی (امگا) یا داربستهای چکشی به دلیل توان باربری بسیار بالاتر نسبت به جکهای سقفی، توصیه میشود.
۲. فاصله استاندارد جکهای سقفی در زیر دال چقدر است؟
این فاصله به ضخامت دال بستگی دارد؛ اما به طور معمول برای دالهای با ضخامت تا ۲۰ سانتیمتر، فاصله ۸۰ تا ۱۰۰ سانتیمتر بین جکها استاندارد است.
۳. آیا میتوان از قالبهای چوبی و فلزی به صورت ترکیبی استفاده کرد؟
بله، در گوشهها و دهانههای غیرمتعارف که قالبهای مدولار فلزی فیت نمیشوند، میتوان از قطعات چوبی و پلایوود برای پر کردن جاخالیها استفاده کرد.
