کاور بتن فونداسیون: راهنمای کامل طراحی، ضخامت و اهمیت اجرایی

کاور بتن فونداسیون: راهنمای کامل طراحی، ضخامت و اهمیت اجرایی

1-کاور بتن فونداسیون چیست؟

2-کاور بتن (Concrete Cover) به لایه بتنی است که میلگردهای فولادی فونداسیون رو از سطح خارجی (مثل خاک، آب یا هوای محیط) محافظت می‌کنه.

در فونداسیون‌ها، که اغلب با خاک تماس مستقیم دارن، این پوشش نقش حیاتی در جلوگیری از نفوذ رطوبت، اکسیژن و مواد شیمیایی (مثل کلریدها یا سولفات‌ها) به میلگردها ایفا می‌کنه. بدون کاور کافی، خوردگی آرماتور شروع می‌شه و حجم فولاد افزایش پیدا می‌کنه، که منجر به ترک‌خوردگی بتن و کاهش عمر سازه می‌شه.

اهمیت کاور در فونداسیون:

دوام سازه: تا ۵۰-۷۰ سال عمر بیشتر به بتن می‌ده.
مقاومت در برابر نیروهای محیطی: مثل زلزله، نشست خاک یا رطوبت.

اقتصادی: هزینه تعمیرات خوردگی رو کاهش می‌ده (که می‌تونه تا ۲۰% بودجه پروژه رو بخوره).

طبق مبحث ۹ مقررات ملی، کاور بتن باید بر اساس شرایط محیطی، نوع تماس با خاک و قطر میلگرد تعیین بشه. در ایران، به خاطر تنوع اقلیمی (از مناطق خشک تا ساحلی خلیج فارس)، این مقادیر متغیره.

ضخامت استاندارد کاور بتن فونداسیون (طبق مبحث ۹ مقررات ملی ساختمان)

ضخامت کاور بر اساس شدت خوردگی محیطی و تماس با خاک محاسبه می‌شه. در ویرایش ۱۳۹۹ مبحث ۹، جدول ۹-۳-۱ راهنمایی کاملی ارائه می‌ده. اینجا براتون جدول خلاصه‌ای آوردم (واحد: میلی‌متر). این مقادیر حداقل هستن و برای مناطق پرخطر، مهندس محاسب می‌تونه افزایشش بده.

جدول ضخامت کاور بتن فونداسیون بر اساس شرایط محیطی

شرایط محیطی | تماس دائم با خاک (مثل پی‌های نواری) | تماس غیرمستقیم یا موقتی با خاک (مثل پی‌های منفرد) | توضیحات و مثال
معمولی (غیرخورنده) | ۷۵ | ۴۰-۵۰ (بسته به قطر میلگرد) | مناطق خشک داخلی، بدون سولفات بالا. مثلاً تهران مرکزی.
متوسط (خوردگی متوسط) | ۵۰ | ۴۰-۵۰ | حضور رطوبت متوسط، مثل شمال ایران.

شدید (خوردگی شدید) | ۶۰ | ۵۰-۶۰ | مناطق با سولفات متوسط، مثل حاشیه کویر.
خیلی شدید | ۹۰ | ۷۰-۸۰ | خاک‌های شور یا اسیدی، مثل جنوب غربی.
فوق‌العاده شدید | ۹۰ (حداقل) | ۸۰-۱۰۰ | مناطق ساحلی (خلیج فارس، دریای عمان) با کلرید بالا و رطوبت دائم. حداکثر تا ۱۵۰mm در موارد خاص.

نکات کلیدی از مبحث ۹:

حداقل کاور برای فونداسیون: همیشه بیشتر از قطر میلگرد باشه (مثلاً برای میلگرد ۱۶mm، حداقل ۵۰mm).
افزایش در مناطق ساحلی: برای سواحل جنوبی ایران (مثل بوشهر یا بندرعباس)، حداقل ۹۰mm الزامیه به خاطر نفوذ کلرید از آب دریا.
محاسبه دقیق: از فرمول k = d / (f_ck)^{1/3} استفاده کنید، که k ضریب پوشش، d قطر میلگرد و f_ck مقاومت فشاری بتنه. برای بتن C25، k حدود ۳۰-۴۰mm می‌شه.

حداکثر کاور: معمولاً ۷۵-۱۵۰mm، چون بیش از این، وزن فونداسیون بی‌مورد افزایش پیدا می‌کنه و اقتصادی نیست.

این مقادیر برای بتن‌های مسلح (مثل فونداسیون نواری یا گسترده) صدق می‌کنه. برای بتن پیش‌تنیده یا غیرمسلح، ممکنه کمتر باشه.

عوامل مؤثر بر تعیین ضخامت کاور بتن فونداسیون

عوامل مختلفی کاور رو تحت تأثیر قرار می‌دن:
شرایط محیطی: pH خاک (اسیدی زیر ۵.۵)، وجود سولفات (بالای ۰.۱%) یا کلرید (بالای ۰.۰۴%)، و رطوبت. در ایران، مناطق جنوبی و شمالی چالش‌برانگیزترن.

نوع فونداسیون: پی‌های عمیق (مثل شمع‌ها) نیاز به کاور بیشتر (تا ۱۰۰mm) دارن، در حالی که پی‌های سطحی ۵۰-۷۵mm کافیه.
کیفیت بتن: بتن با مقاومت بالا (C30+) اجازه کاور کمتر می‌ده، اما برای سیمان‌های تیپیک، حداقل ۵۰mm لازمه.
قطر و نوع میلگرد: میلگردهای اپوکسی‌دار (ضدخوردگی) کاور کمتری (۲۰-۳۰% کمتر) نیاز دارن.

بارهای وارده: در زون‌های لرزه‌خیز (مثل تهران)، کاور باید برای جلوگیری از ترک‌های ناشی از زلزله طراحی بشه.
روش اجرایی: در بتن‌ریزی دستی، کاور رو ۱۰-۲۰% بیشتر بگیرید تا از جابجایی میلگرد جلوگیری بشه.

برای آزمایش خاک، از تست‌های ASTM C42 یا نمونه‌برداری محلی استفاده کنید. اگر خاک خورنده باشه، از بتن‌های حاوی پوزولان (مثل میکروسیلیس) برای افزایش مقاومت بهره ببرید.

روش اجرایی و نصب کاور بتن در فونداسیون

۱. طراحی: مهندس ناظر بر اساس نقشه‌ها و آزمایش خاک، ضخامت رو مشخص کنه.

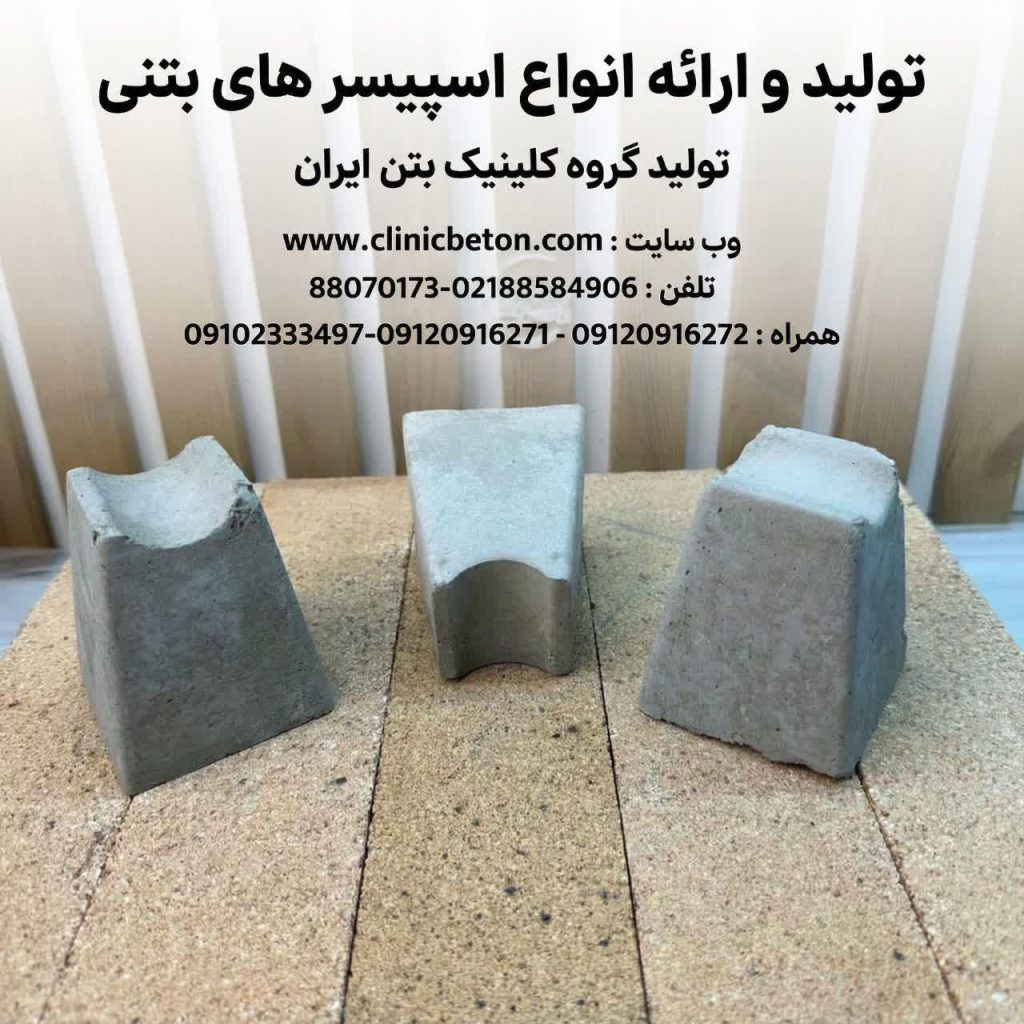

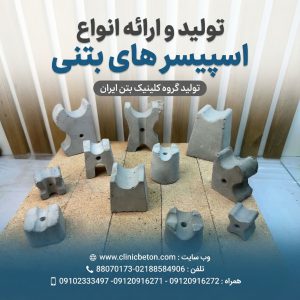

۲. آماده‌سازی: میلگردها رو با فاصله دقیق (حداقل ۵۰mm از لبه) قرار بدید. از سبدهای میلگرد یا اسپیسرهای پلاستیکی برای حفظ کاور استفاده کنید.
۳. بتن‌ریزی: بتن رو با ویبره متراکم کنید تا حباب‌ها خارج بشن و کاور یکنواخت بمونه. عمق بتن‌ریزی رو با پره‌های کنترلی چک کنید.

۴. کنترل کیفیت: پس از ۲۸ روز، از روش‌های غیرمخرب مثل التراسونیک یا تست پوشش (Cover Meter) برای اندازه‌گیری استفاده کنید.
۵. اشتباهات رایج: اجتناب از کاور ناکافی در گوشه‌ها (که خوردگی زودتر شروع می‌شه) یا استفاده از سیمان نامرغوب.

هزینه تقریبی: افزودن ۱۰mm کاور به فونداسیون ۱۰۰m² حدود ۵-۱۰ میلیون تومان هزینه اضافی (بتن و میلگرد) داره، اما صرفه‌جویی بلندمدت رو جبران می‌کنه.

توصیه‌های نهایی برای پروژه‌های فونداسیون

مشورت با متخصص: همیشه با مهندس عمران یا آزمایشگاه خاک (مثل کلینیک بتن ایران، تلفن: ۰۲۱-۸۸۰۷۰۱۷۳) مشورت کنید.
استانداردها: علاوه بر مبحث ۹، به ACI 318 (برای محاسبات پیشرفته) رجوع کنید.

جایگزین‌ها: در محیط‌های خیلی خورنده، از میلگردهای GFRP (فایبرگلاس) استفاده کنید که کاور کمتری (۲۵-۴۰mm) نیاز دارن.

سوالات متداول کاور بتن فونداسیون

این سوالات از منابع معتبر مثل مبحث ۹ مقررات ملی ساختمان (ویرایش ۱۳۹۹)، سایت‌های مهندسی عمران (کلینیک بتن ایران) و تجربیات پروژه‌های ایرانی استخراج شدن.

سوالات متداول عمومی در مورد کاور بتن فونداسیون

۱. کاور بتن فونداسیون چیست و چرا مهمه؟

کاور بتن (Concrete Cover) لایه‌ای از بتنه که میلگردهای فولادی فونداسیون رو از عوامل محیطی مثل رطوبت، اکسیژن، کلریدها و سولفات‌های خاک محافظت می‌کنه.

در فونداسیون، که اغلب با خاک تماس داره، این پوشش از خوردگی میلگرد جلوگیری می‌کنه و عمر سازه رو تا ۵۰-۱۰۰ سال افزایش می‌ده. طبق مبحث ۹، عدم رعایت کاور باعث ترک‌خوردگی، کاهش مقاومت و هزینه‌های تعمیرات سنگین (تا ۳۰% بودجه) می‌شه. اهمیتش در مناطق خورنده ایران (مثل جنوب یا شمال) دوچندان می‌شه، چون نفوذ یون‌های مهاجم رو بلوکه می‌کنه.

۲. حداقل ضخامت کاور بتن فونداسیون چقدره؟ (طبق مبحث ۹)

حداقل ضخامت برای فونداسیون‌های در تماس با خاک، ۷۵ میلی‌متره (برای تمام میلگردها، طبق جدول ۹-۳-۱ مبحث ۹). این مقدار بر اساس قطر میلگرد و شرایط محیطی متغیره:
معمولی (غیرخورنده): ۷۵mm (تماس دائم با خاک) یا ۴۰-۵۰mm (تماس غیرمستقیم).

خورنده متوسط تا شدید: ۵۰-۹۰mm.
فوق‌العاده شدید (ساحلی): ۹۰-۱۵۰mm.

برای میلگردهای بالای ۱۸mm (مثل فونداسیون‌های سنگین)، کاور باید حداقل ¾ قطر میلگرد باشه. در تهران (شرایط متوسط)، ۵۰-۷۵mm کافیه، اما مهندس ناظر می‌تونه بر اساس آزمایش خاک افزایش بده.

۳. عوامل مؤثر بر ضخامت کاور بتن فونداسیون چیا هستن؟

عوامل اصلی شامل:
محیطی: رطوبت، pH خاک (اسیدی زیر ۵.۵)، سولفات (بالای ۰.۱%) و کلرید (بالای ۰.۰۴%)، یخ‌زدگی و فرسایش. در مناطق ساحلی خلیج فارس، کاور تا ۱۰۰mm لازمه.
ساختاری: قطر میلگرد (مثلاً برای φ۲۰، حداقل ۵۰mm)، تراکم آرماتورها و نوع فونداسیون (پی نواری: ۷۵mm، پی گسترده: ۶۰mm).

بتنی: مقاومت فشاری (C25+ اجازه کاور کمتر می‌ده) و اندازه سنگدانه (حداقل ۲۰mm کمتر از کاور).
اجرایی: بارهای زلزله، عبور وسایل نقلیه یا خمکاری میلگرد. فرمول محاسبه: k = d / (f_ck)^{1/3} (k: ضریب کاور، d: قطر میلگرد، f_ck: مقاومت بتن).

۴. تفاوت کاور بتن فونداسیون با سایر اجزای سازه (مثل ستون یا تیر) چیه؟

در فونداسیون، کاور بیشتره (۵۰-۹۰mm) چون تماس مستقیم با خاک خورنده داره، در حالی که برای ستون‌ها ۴۰-۷۵mm و تیرها ۲۰-۴۰mm کافیه (مبحث ۹، جدول ۹-۳-۲). دلیل: فونداسیون در معرض نشست و رطوبت بالاست. مثلاً در تیرها، کاور برای مقاومت آتش (۳۰-۵۰mm) مهمه، اما در فونداسیون، اولویت خوردگیه. در بتن پیش‌تنیده، کاور کمتر (۲۵mm) مجاز می‌شه.

۵. کاور بتن در مناطق مختلف ایران چطور تغییر می‌کنه؟

تهران و مرکز (معمولی): ۵۰-۷۵mm، به خاطر رطوبت متوسط.
شمال (رطوبت بالا): ۷۵-۹۰mm، برای جلوگیری از نفوذ کلرید از باران.

جنوب (ساحلی، خورنده شدید): ۹۰-۱۵۰mm، به دلیل سولفات و آب دریا (مثل بوشهر).
کویر و غرب (سولفات بالا): ۶۰-۹۰mm، با آزمایش خاک الزامی.

طبق مبحث ۹، مناطق فوق‌العاده شدید (سواحل) نیاز به بتن‌های خاص (با پوزولان) دارن.

سوالات متداول اجرایی و فنی در مورد کاور بتن فونداسیون

۶. نحوه اجرای کاور بتن فونداسیون چطوره؟

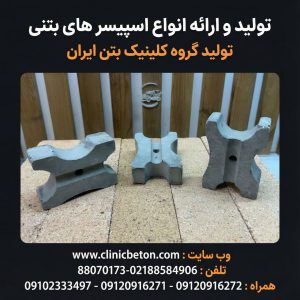

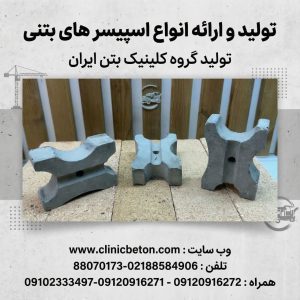

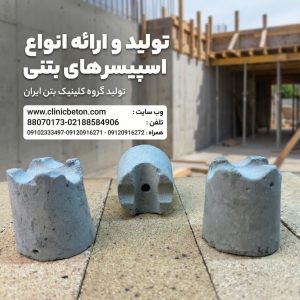

۱. جایگذاری میلگرد: با اسپیسرهای پلاستیکی یا بتنی (۳-۴ عدد در هر مترمربع) فاصله رو حفظ کنید.
۲. آماده‌سازی: سطح رو تمیز کنید و از جابجایی آرماتور جلوگیری کنید.

۳. بتن‌ریزی: بتن رو با ویبراتور متراکم کنید تا حباب‌ها خارج بشن؛ عمق رو با پره‌های کنترلی چک کنید.
۴. کیورینگ: ۷-۱۴ روز مرطوب نگه دارید (با گونی خیس).

۵. کنترل: پس از ۲۸ روز، از اسکنر کاور (Cover Meter) یا تست التراسونیک برای اندازه‌گیری استفاده کنید. نکته: بعد از بتن‌ریزی فونداسیون، حداقل ۲۴-۴۸ ساعت صبر کنید تا ستون بریزید.

۷. دلایل استفاده از کاور بتن در فونداسیون چیه؟

محافظت از خوردگی: رطوبت و نمک‌ها رو دفع می‌کنه و از اکسیداسیون میلگرد جلوگیری می‌کنه.
مقاومت آتش: لایه محافظ در برابر حرارت تا ۲-۴ ساعت (مطابق BS 8110).

افزایش دوام: عمر سازه رو ۲-۳ برابر می‌کنه و از ترک‌های حرارتی یا مکانیکی جلوگیری می‌کنه.
جایگذاری دقیق: میلگردها رو در مرکز بتن نگه می‌داره و مقاومت کششی رو حفظ می‌کنه.

زیبایی و ایمنی: از ضربه‌های خارجی (مثل حفاری) محافظت می‌کنه و ظاهر سازه رو بهتر می‌کنه.

۸. اشتباهات رایج در اجرای کاور بتن فونداسیون چیا هستن و چطور حلشون کنیم؟

کاور ناکافی: باعث خوردگی زودرس (در ۵-۱۰ سال) می‌شه؛ راه‌حل: رعایت حداقل ۷۵mm و آزمایش خاک قبل از اجرا.
جابجایی میلگرد: به خاطر ویبره ضعیف؛ استفاده از اسپیسرهای محکم (پلاستیکی با کیفیت).
عدم یکنواختی: در گوشه‌ها یا لبه‌ها؛ بتن‌ریزی مرحله‌ای و چک با متر.

نادیده گرفتن محیط: در خاک اسیدی، کاور رو ۲۰% افزایش بدید و از سیمان ضدسولفات استفاده کنید.
اشتباه محاسباتی: در خاموت فونداسیون، ابعاد خالص (پس از کسر کاور) رو فراموش نکنید.
نکته: همیشه مهندس ناظر رو درگیر کنید تا از استاندارد ACI 318 هم پیروی بشه.

۹. هزینه کاور بتن فونداسیون چقدره و چطور محاسبه می‌شه؟

هزینه مستقیم (بتن اضافی) حدود ۵-۱۵% کل فونداسیونه. مثلاً برای ۱۰۰m² فونداسیون، افزودن ۱۰mm کاور حدود ۳-۷ میلیون تومان (بتن C25: ۱.۵ میلیون/m³) هزینه داره. عوامل: حجم بتن (هر ۱۰mm = ۰.۱m³/m²)، کیفیت (بتن خاص ۲۰% گرون‌تر) و اجرا (اسپیسرها ۵۰۰ هزار تومان/m²). صرفه‌جویی بلندمدت: جلوگیری از تعمیرات ۵۰ میلیونی خوردگی.

۱۰. جایگزین‌های کاور بتن در فونداسیون‌های خاص چیا هستن؟

میلگردهای GFRP (فایبرگلاس): کاور کمتر (۲۵-۵۰mm) نیاز دارن چون ضدخوردگی هستن؛ ایده‌آل برای مناطق ساحلی (قیمت ۲ برابر فولاد).
بتن‌های خودتراکم با افزودنی: برای کاهش حباب و حفظ کاور بدون اسپیسر.

پوشش‌های اپوکسی: روی میلگردها، که کاور رو ۲۰-۳۰% کم می‌کنه.
اما هیچ‌کدوم جایگزین کامل کاور نیستن؛ مبحث ۹ همچنان الزامیه.
