کرموشدگی بتن چیست ، راهکار جلوگیری و ترمیم آن
کرموشدگی بتن چیست ، راهکار جلوگیری و ترمیم آن – کرمو شدگی و تخلخل بتن دو مشکل رایج در بتنریزی هستند که میتوانند بر مقاومت، دوام، و زیبایی بتن تأثیر منفی بگذارند.
در ادامه به تشریح این دو پدیده و عوامل مؤثر بر آنها میپردازم:

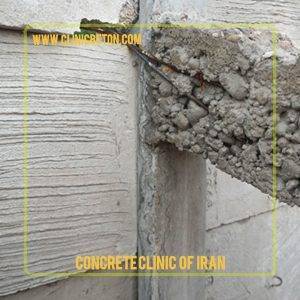

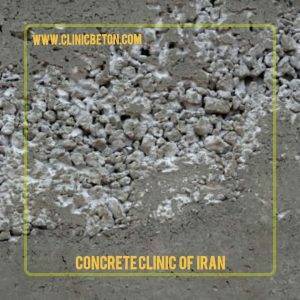

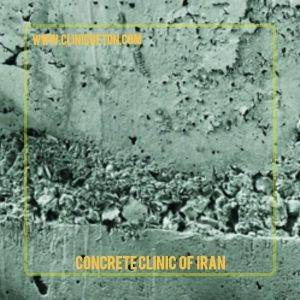

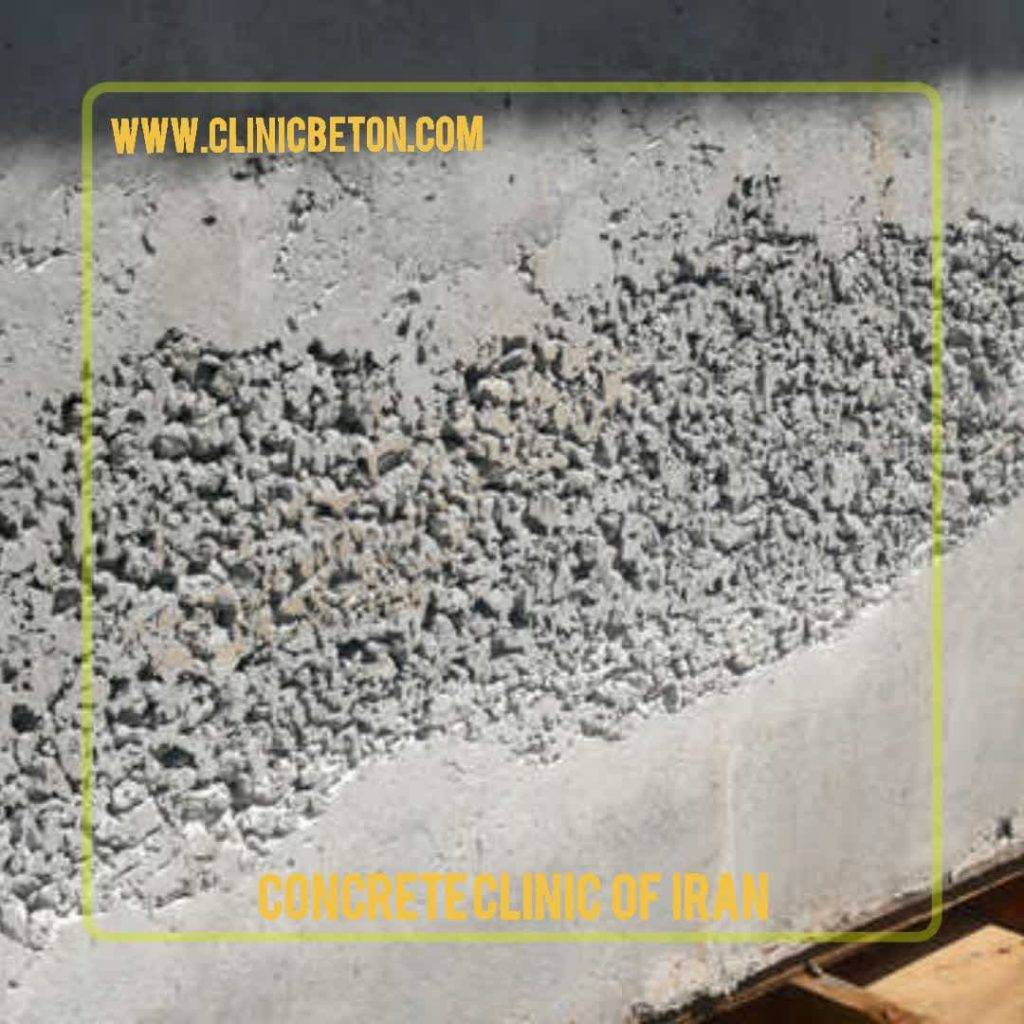

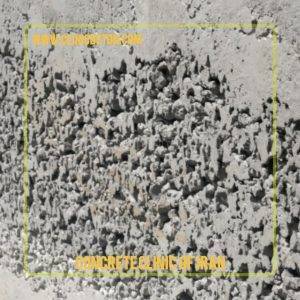

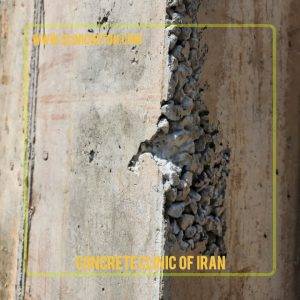

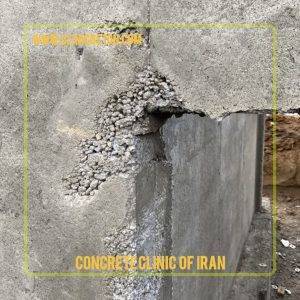

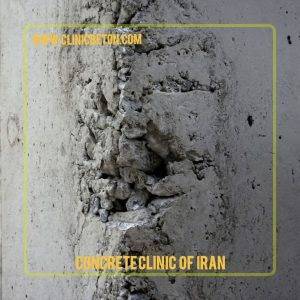

کرمو شدگی بتن (Honeycombing in Concrete)
کرمو شدگی بتن وضعیتی است که در آن بتن بهطور یکنواخت متراکم نشده و فضاهای خالی یا حفرههایی در آن ایجاد میشود.
این عیب حاصل عدم پرشدگی کامل قالب با بتن یا جداشدگی اجزای بتن (Segregation) است که منجر به ظاهری ناهموار و نامطلوب میشود.
دلایل ایجاد کرمو شدگی بتن:
عملکرد ضعیف در متراکمسازی:
ویبره ناکافی یا غیرصحیح باعث میشود بتن به خوبی فشرده نشود و حبابهای هوا درون آن باقی بمانند.
نسبت آب به سیمان نامناسب:
آب زیاد باعث جداشدگی دانهها و آب کم باعث اختلال در جریان مناسب بتن میشود.
مشخصات ضعیف مصالح:
استفاده از سنگدانههای درشت با توزیع دانهبندی نامتناسب میتواند کرمو شدگی را تشدید کند.
طراحی نامناسب مخلوط بتن:
بتنهایی که دارای کارایی (Workability) پایین هستند، بهسختی در قالب جریان مییابند.
اشتباهات در قالببندی:
قالببندیهای غیرمنظم یا ناقص باعث میشود بتن به همه قسمتها نرسیده و کرمو شود.
ریزش غیرصحیح بتن:
ارتفاع زیاد در ریزش بتن میتواند موجب جداشدگی اجزا و در نتیجه کرمو شدن شود.
اثرات کرمو شدگی بتن:
کاهش مقاومت فشاری بتن.
کاهش دوام در برابر نفوذ عوامل مخرب (مثل آب و کلریدها).
افزایش نفوذپذیری و کاهش طول عمر بتن.
ظاهری نازیبا و نیاز به ترمیم.
راهکارهای پیشگیری:
استفاده از ویبراتور استاندارد و ویبره کردن صحیح بتن.
طراحی مخلوط بتن با کارایی مناسب.
کنترل نسبت آب به سیمان.
ریختن بتن از ارتفاع کم.
استفاده از قالببندی مناسب و مستحکم.
انتخاب مصالح با کیفیت و دانهبندی استاندارد.
تخلخل بتن (Porosity in Concrete)
تخلخل به منافذ ریز و درشتی اطلاق میشود که در بتن سخت شده وجود دارند. این حفرات گاهی به صورت بسته و در بعضی موارد به صورت ارتباطی (متصل به یکدیگر) هستند. تخلخل نقش مهمی در رفتار بتن، خصوصاً از نظر نفوذپذیری و دوام، ایفا میکند.
دلایل تخلخل بتن:
حبابهای هوا:
حبابهایی که طی فرایند اختلاط و بتنریزی در بتن باقی میمانند.
نسبت آب به سیمان بالا:
با افزایش نسبت آب به سیمان، آب اضافی تبخیر شده و فضاهای خالی در بتن ایجاد میکند.
کیفیت پایین مخلوط:
طراحی نادرست، یا استفاده از سیمان ناکافی میتواند باعث کاهش تراکم بتن شود.
عملآوری نامناسب:
عدم مراقبت کافی در مراحل اولیه بتنریزی میتواند باعث ایجاد ترکهای ریز و تخلخل شود.
عدم تراکم کامل:
ویبره ناکافی حبابهای هوا را در بتن باقی میگذارد و فضاهای خالی ایجاد میکند.
اثرات تخلخل:
افزایش نفوذپذیری بتن و کاهش مقاومت در برابر آب و عوامل شیمیایی.
کاهش مقاومت فشاری بتن.
ایجاد ترکهای زودرس به دلیل کاهش دوام.
افزایش احتمال خرابی سازه در شرایط یخزدگی یا مواد مهاجم.
میزان کرمو شدگی مجاز بتن
میزان مجاز کرمو شدن بتن به عوامل مختلفی بستگی دارد، از جمله نوع سازه، محل قرارگیری کرمو شدگی و استانداردهای مورد استفاده. در استانداردها و دستورالعملهای مختلف (مانند آییننامه بتن ایران “آبا” یا آییننامههای بینالمللی مانند ACI)، معمولاً به این موضوع پرداخته میشود:
میزان کرمو شدگی سطحی:
اگر کرمو شدگی تنها در لایه سطحی بتن رخ داده باشد و عمق آن کم باشد (کمتر از 5 سانتیمتر) و به آرماتورها نرسد، معمولاً قابل ترمیم است و تأثیر جدی بر مقاومت یا دوام سازه نخواهد داشت.
میزان کرمو شدگی در عمق بتن:
اگر کرمو شدگی تا عمق زیاد وجود داشته باشد و به آرماتورها نیز برسد، میتواند باعث کاهش ظرفیت باربری و دوام سازه شود. در این موارد ارزیابی دقیقی از سازه باید انجام شود.
استانداردها و معیارها:
طبق دستورالعمل آبا و ACI، میزان و وسعت مجاز کرمو شدگی معمولاً به عوامل زیر بستگی دارد:
محل وقوع کرمو شدگی: آیا در نقاط حساس سازهای مانند ستونها، تیرها یا دالهای سقف است؟
تأثیر شرایط محیطی: اگر بتن در معرض عوامل مخرب مانند آب، نمک یا سیکلهای ذوب و انجماد باشد، کرمو شدگی میتواند خطرناکتر باشد.
وسعت کرمو شدگی: اگر میزان کرمو شدگی بسیار گسترده باشد، نیاز به ارزیابی دقیقتر و حتی تخریب و بازسازی ممکن است باشد.
توصیه: برای رفع کرمو شدگی بتن همواره ابتدا باید شرایط و وسعت آن ارزیابی شود. اقدامات رایج شامل استفاده از گروتهای مخصوص، تزریق رزین اپوکسی، یا در موارد شدیدتر تخریب و بتنریزی مجدد در ناحیه آسیبدیده است.
بهتر است طبق آییننامه بتن ایران (آبا) یا با مشاوره مهندس ناظر اقدام کنید.
راهکارهای کاهش تخلخل بتن:
انتخاب نسبت آب به سیمان مناسب (معمولاً کمتر از 0.5).
استفاده از مواد افزودنی مناسب (مثل فوق روانکنندهها) برای بهبود کارایی و کاهش آب مورد نیاز.
اطمینان از کیفیت مناسب سیمان و مصالح.
عملیات عملآوری بتن (کیورینگ) برای جلوگیری از تبخیر بیش از حد آب.
انجام اصولی تراکم بتن با تجهیزات مناسب.
مقایسه کرمو شدگی و تخلخل تن:
| ویژگی | کرمو شدگی | تخلخل |
|———————-|————————————————–|————————————————–|
| ماهیت | حفرهها و فضاهای خالی درشت و قابل مشاهده | منافذ ریز در کل ساختار بتن |
| دلیل اصلی | عدم تراکم کافی یا جداشدگی اجزا | نسبت آب به سیمان نامناسب یا تبخیر آب اضافی |
| تأثیر بر مقاومت | کاهش شدید مقاومت فشاری | کاهش نسبی مقاومت و افزایش نفوذپذیری |
| راهحل پیشگیری | ویبره مناسب، مصالح استاندارد، کارایی مناسب بتن | کاهش نسبت آب به سیمان، عملآوری صحیح بتن |
تعمیر بتن کرمو یا متخلخل بتن:
تمیزکاری سطح:
حفرهها و کرمو شدگی بتن باید به طور کامل تمیز شوند.
استفاده از ملاتهای ترمیمی:
از ملاتهای ترمیمی با مقاومت بالا و نفوذپذیری کم استفاده شود.
تزریق مواد شیمیایی:
اگر تخلخل در سطح بتن ارتباطی باشد، میتوان از تزریق رزینهای اپوکسی یا پلیاورتان استفاده کرد.
آببندی مجدد:
در صورت نیاز، سطح بتن با پوششهای آببندی ترمیم میشود.
میزان مجاز کرمو شدگی بتن
آستانه مقدار مجاز تخلخل و کرموشدگی بتن بسته به استانداردهای بینالمللی، نوع کاربرد سازه، و شرایط محیطی متفاوت است.
اما در حالت کلی، استانداردهایی مانند ACI (American Concrete Institute) و EN (Eurocode) محدودیتهایی برای این موارد تعیین کردهاند. در ادامه مقدار مجاز هر یک را بررسی میکنیم:
مقدار مجاز کرموشدگی بتن
کرمو شدگی بتن عموماً نباید در سازههای بتنی وجود داشته باشد، اما استانداردها مشخص میکنند که اگر کرمو شدگی در بخشهایی از بتن مشاهده شد، به چه صورت باید ارزیابی و رفع شود. بدین ترتیب، برای مقدار مجاز کرمو شدگی دو فاکتور مهم وجود دارد:
الف. مقام مشخصات ظاهری و عملکرد سازه:
سازههای معمولی:
در سازههای کوچکتر یا غیر بحرانی (مانند کفسازی یا دیوارهای غیر باربر)، اگر کرمو شدگی سطحی باشد و در عمق بتن نفوذ نکرده باشد، ممکن است قابل قبول باشد، مشروط بر اینکه رفع و ترمیم شود.
عمق کرمو شدگی مجاز: کمتر از 25 میلیمتر.
وسعت منطقه کرمو شده: معمولاً زیر 5 درصد سطح کل بتن قابل قبول است.
سازههای باربر و مهم:
در سازههای حیاتی مانند تیرها، ستونها، و پلها، هرگونه کرمو شدگی مغایر با الزامات ساختاری محسوب میشود و باید برطرف گردد.
ب. مکان کرموشدگی:
نواحی کرمو شده در لبهها و گوشهها حساستر از نواحی مرکزی بتن هستند.

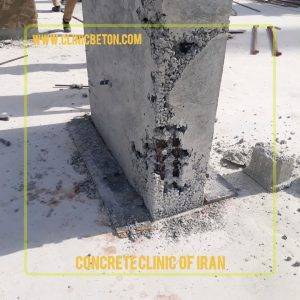

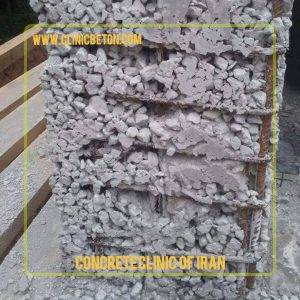

در کرمو شدگی که آرماتورهای فلزی بتن نمایان شدهاند، کاملاً غیرمجاز است، زیرا باعث خوردگی میلگرد و کاهش عمر مفید سازه میشود.
- مقدار مجاز تخلخل بتن
مقدار مجاز تخلخل به نوع سازه و کاربری آن بستگی دارد و با معیارهایی مانند نسبت آب به سیمان، عملآوری بتن، و شرایط محیطی ارزیابی میشود.
الف. استانداردهای کلی تخلخل مجاز بتن:
در سازههای عادی:
سازههای غیر حساس (مانند کفها یا دیوارهای غیر باربر) میتوانند مقدار تخلخل کوچکی داشته باشند.
مقدار مجاز تخلخل حجمی کل بتن: حدود 3 تا 5 درصد حجم کل بتن.
در سازههای حساس:
سازههای حساس (مانند سدها، پلها، زیرساختهای دریایی) نیازمند کمترین میزان تخلخل برای جلوگیری از نفوذ، آسیب شیمیایی، یا یخزدگی هستند.
مقدار مجاز تخلخل حجمی کل بتن: کمتر از 3 درصد کل حجم بتن.
ب. بر اساس نسبت آب به سیمان:
تخلخل به شدت با نسبت آب به سیمان رابطه دارد. طبق استاندارد، نسبت آب به سیمان به شرح زیر توصیه میشود:
بتن عادی: 0.4 تا 0.5.
بتن با تخلخل بسیار پایین (سازههای ضد آب): کمتر از 0.4.
ج. میزان حبابهای هوا:
اگر بتن حبابدار (برای افزایش دوام در برابر سیکلهای یخزدگی و آبشدگی) مورد استفاده باشد، حضور حبابهای هوا در محدوده زیر قابل قبول است:
بتنهای مقاوم در برابر یخزدگی: 4 تا 6 درصد.
- ارزیابی و معیارهای بهبود بتن
کرمو و متخلخل
هرگونه بتن کرمو یا متخلخل باید با توجه به استانداردهای زیر مورد ارزیابی و رفع قرار گیرد:
مشاهده سطحی:
اگر کرمو شدگی محدود به ناحیه سطحی باشد، میتوان از ملاتهای ترمیمی استفاده کرد.
آزمایش التراسونیک (UT):
با استفاده از آزمایشهای غیر مخرب (مانند التراسونیک)، میتوان تخلخل داخلی بتن را بررسی و اصلاحات لازم را انجام داد.
نمودار مقاومت بتن:
اگر اثر کرموشدگی یا تخلخل باعث کاهش مقاومت بتن زیر مقدار طراحی شود (مثلاً مقاومت فشاری کمتر از 90 درصد میزان طراحی باشد)، لازم است ناحیه تخریب شده و با بتن جدید جایگزین شود.
ترمیم موادی:
برای تخلخلهای قابل ملاحظه، میتوان از روشهای تزریق رزینهای اپوکسی یا افزودنیهای مقاومکننده به سطح بتن استفاده کرد.
خلاصه مقادیر مجاز به صورت جدول
| مشخصه | سازههای عادی | سازههای حساس |
|———————-|———————————-|———————————|
| عمق کرمو شدگی | زیر 25 میلیمتر | غیرمجاز (نیاز به رفع کامل) |
| تخلخل حجمی بتن | 3 تا 5 درصد | کمتر از 3 درصد |
| نسبت آب به سیمان | 0.4 – 0.5 | کمتر از 0.4 |
| حبابهای هوا | حداکثر 4 تا 5 درصد | حداکثر 4 درصد |
روش اجرای ترمیم بتن کرموشده و متخلخل
ترمیم کرموشدگی در تیر، ستون و دیوار بتنی نیازمند اجرای دقیق روشهای استاندارد است تا کارایی سازه، مقاومت و دوام آن تضمین شود.
بهترین روش ترمیم بستگی به میزان کرموشدگی، عمق آن و اهمیت سازه دارد. در ادامه مراحل و بهترین روشها برای ترمیم این نواقص در تیر، ستون و دیوار بتنی شرح داده شده است.
ارزیابی کرموشدگی بتن
پیش از اقدام به ترمیم، باید وسعت، عمق و شدت کرموشدگی ارزیابی شود:
اگر کرموشدگی سطحی باشد (کمتر از 25 میلیمتر عمق)، میتوان از ملات ترمیمی استفاده کرد.
اگر کرموشدگی عمیق یا با نواحی حساس سازه (مثل اطراف میلگردها) همراه باشد، باید از تزریق رزین اپوکسی یا روشهای تقویتی استفاده شود.
این ارزیابی معمولاً با مشاهده یا از طریق آزمایشات غیرمخرب (نظیر لایهبرداری بتن یا تست التراسونیک) انجام میشود.
مراحل اصلی ترمیم کرموشدگی
الف. آمادهسازی ناحیه آسیبدیده
برداشتن بتن آسیبدیده:
با ابزار مناسب (مانند چکش مکانیکی یا دستگاه هیلتی)، تمام بتن کرمو و مصالح سست را از محل جدا کنید.
اطمینان حاصل کنید که به بتن سالم و میلگردهای سالم برسید.
تمیزکاری ناحیه:
گرد و غبار، ذرات آزاد، و آلودگیها را کاملاً با دمنده هوا یا شستشو با آب فشار بالا پاک کنید.
اگر میلگردها نمایان شدهاند، زنگزدگی آنها با سنباده یا برس سیمی برداشته و با ضدزنگ اپوکسی مخصوص میلگرد پوشش داده شود.
ب. اعمال لایه پرکننده
روش پر کردن به وسعت و عمق کرموشدگی بستگی دارد:
برای کرموشدگیهای سطحی (کمعمق):
اگر عمق کرموشدگی کمتر از 25 میلیمتر باشد:
از ملاتهای آماده سیمانی ترمیمی که حاوی مواد خودتراکم و مقاوم هستند استفاده کنید.
ملات را با کاردک یا ابزار مناسب به شکل لایه به لایه اعمال کرده و با فشار کافی روی سطح تثبیت کنید.
سطح نهایی را صاف کرده و عملآوری (Curing) را برای جلوگیری از ترک خوردن انجام دهید.
برای کرموشدگیهای عمیق (بیشتر از 25 میلیمتر):
روشهای زیر توصیه میشود:
تزریق دوغاب سیمان
دوغاب سیمانی با افزودنیهای چسبنده را تهیه کرده و از طریق نازل تزریق کنید.
نازل در تمام حفرات کرمو وارد شده و دوغاب تزریق تا پر شدن کامل انجام میشود.
این روش موثر برای دیوارها، ستونها و کرموشدگی متوسط است.
تزریق رزین اپوکسی
برای نواحی بحرانی (مثل میلگردها)، یا ترکهای عمیق، بهتر است از رزین اپوکسی دو جزئی استفاده شود.
رزین اپوکسی مقاومت بالایی در برابر نفوذ آب و مواد شیمیایی دارد.
رزین با فشار به داخل حفرات تزریق شده و ترکها و کرموشدگی را پر میکند.
ج. تقویت احتمالاً مورد نیاز
در مواردی که کرموشدگی باعث کاهش مقاومت سازه شده است، به علاوه ترمیم نواقص، تقویت نیز باید انجام شود:
استفاده از ژاکت بتنی یا فولادی:
اگر کرموشدگی در ستون یا تیر شدت زیادی دارد، ژاکت (بسته بتنی یا فولادی) به دور عضو اضافه شود.
الیاف پلیمری (FRP):
از الیاف کربنی (CFRP) یا شیشهای (GFRP) برای مقاومسازی نواحی آسیبدیده استفاده کنید. این الیاف به ستونها و تیرها مقاومت اضافی داده و عملکرد سازه را بهبود میدهند.
عملآوری (Curing)
پس از تکمیل ترمیم، عملآوری بسیار مهم است:
روی ناحیه ترمیمشده، پوشش مرطوب کننده مثل گونی خیس یا پوشش پلاستیکی مرطوب قرار دهید تا از تبخیر سریع آب جلوگیری شود.
عملآوری را حداقل به مدت 7 روز ادامه دهید.
. موارد مهم در ترمیم هر عضو بتنی کرمو شده
الف. تیر بتنی:
تیرها جزء حیاتی سازه هستند و کرموشدگی شدید میتواند عملکرد خمشی و برشی آنها را مختل کند.
در صورت نیاز، از تقویت اضافی (مثل الیاف کربنی یا ژاکت فولادی) استفاده کنید.
ب. ستون بتنی:
ستون کرمو شده باید با دقت ترمیم شود زیرا انتقال بارهای ثقلی و برشی را تحت تأثیر قرار میدهد.
در صورت عمیق بودن کرمو شدگی یا آسیب به میلگردها، استفاده از ژاکت یا تزریق رزین اپوکسی پیشنهاد میشود.
ج. دیوار بتنی:
دیوارهای غیر باربر (مثل حائلها) میتوانند با روشهای سادهتر ترمیم شوند (دوغاب سیمانی).
برای دیوارهای باربر، ترمیم باید مقاومت اولیه و دوام را بازگرداند.
ابزار و مواد مورد نیاز ترمیم نواحی کرموشده
| ابزار | کاربرد |
|—————————-|—————————————-|
| چکش مکانیکی/دستگاه هیلتی | تخریب بتن سست و کرمو |
| برس سیمی | تمیزکاری میلگرد زنگزده |
| پمپ تزریق رزین یا دوغاب | تزریق مواد در ترک یا حفرات کرمو |
| کاردک و لیسه | اعمال ملات ترمیمی |
| پوشش پلاستیکی یا گونی مرطوب| عملآوری سطح ترمیمشده |
| مواد | کاربرد |
|—————————-|—————————————-|
| ملات آماده ترمیمی | پر کردن کرموشدگی سطحی |
| ضدزنگ میلگرد | محافظت از میلگرد در برابر خوردگی |
| رزین اپوکسی | پر کردن ترکهای عمقی و حفرات کرمو |
| ژاکت فولادی یا الیاف FRP | تقویت اعضای بتنی |
جمعبندی:
بهترین روش برای ترمیم تیر، ستون و دیوار بتنی بر اساس شدت و منطقه کرموشدگی تصمیمگیری میشود:
کرموشدگیهای سطحی: استفاده از ملات ترمیمی یا دوغاب سیمانی.
کرموشدگیهای عمیق: تزریق رزین اپوکسی یا تقویت با FRP و ژاکت.
عملآوری مناسب و جلوگیری از ترک مجدد: حیاتی است.
