حرارت هیدراتاسیون بتن: تعریف، علل، اثرات و راههای کنترل
در صنعت ساختوساز، بتن به عنوان مصالحی پرکاربرد، گاهی با چالشهای داخلی روبرو میشود که یکی از مهمترین آنها حرارت هیدراتاسیون است. این پدیده میتواند بر کیفیت و دوام سازهها تأثیر منفی بگذارد، به ویژه در پروژههای حجیم مانند سدها، تونلها و پایههای پلها. در این مطلب، به طور کامل به تعریف حرارت هیدراتاسیون بتن، مکانیسمهای تولید آن، اثرات مخرب و روشهای کنترل آن میپردازیم.
این اطلاعات بر پایه استانداردهای ACI 207 و تحقیقات کلینیک بتن ایران تهیه شده تا مهندسان و علاقهمندان بتوانند بتن ایمنتری تولید کنند.
حرارت هیدراتاسیون بتن چیست؟
حرارت هیدراتاسیون بتن، مقدار گرمایی است که در فرآیند شیمیایی هیدراتاسیون سیمان (واکنش سیمان با آب) تولید میشود. هیدراتاسیون، اصلیترین واکنش در سختشدن بتن است که منجر به تشکیل ژلهای هیدراته (مانند C-S-H و اتینگایت) میگردد و بتن را از حالت خمیری به جامد تبدیل میکند.
مکانیسم ساده: سیمان پورتلند عمدتاً از ترکیبات کلسیم سیلیکات (C₃S و C₂S)، آلومینات (C₃A) و سولفوآلومینات تشکیل شده. وقتی سیمان با آب مخلوط میشود، این ترکیبات هیدرولیز شده و گرما آزاد میکنند. مثلاً:
\[
2C_3S + 6H \rightarrow C_3S_2H_3 + 3CH + \Delta Q
\]
که ΔQ حرارت تولیدشده (حدود ۵۰۰ kJ/kg برای C₃S) است.
مراحل هیدراتاسیون: فرآیند در ۴ مرحله رخ میدهد:
اولیه (Initial): انحلال سریع و تولید حرارت بالا (در ۱۵ دقیقه اول).
دوره القایی (Induction): کندی واکنش و کاهش حرارت (۲-۴ ساعت).
شتابگیری (Acceleration): اوج هیدراتاسیون و حداکثر حرارت (۴-۸ ساعت).
کاهش (Deceleration): کند شدن و پایان حرارت اولیه (پس از ۱۲ ساعت).
در بتن معمولی، حرارت کل هیدراتاسیون حدود ۲۵۰-۳۰۰ kJ/kg سیمان است، اما در بتنهای حجیم (بیش از ۱ متر ضخامت)، این حرارت میتواند دمای داخلی را تا ۷۰-۹۰°C افزایش دهد، که مشکلساز است.
علل تولید حرارت هیدراتاسیون
عوامل اصلی مؤثر بر میزان حرارت عبارتند از:
ترکیب سیمان: سیمانهای با C₃S بالا (تیپ ۱ یا ۳) حرارت بیشتری تولید میکنند (تا ۸۰% کل حرارت از C₃S و C₂S). سیمان تیپ ۴ (کمحرارت) یا پوزولانی، حرارت را ۳۰-۵۰% کاهش میدهد.
نسبت آب به سیمان (W/C): W/C بالاتر، هیدراتاسیون کاملتر و حرارت بیشتر (هر ۰.۱ افزایش W/C، ۲۰% حرارت بیشتر).
دمای محیط: در مناطق گرم مانند حاشیه خلیج فارس، هیدراتاسیون تسریع شده و حرارت اولیه ۱۵-۲۰% افزایش مییابد.
حجم بتن: در سازههای حجیم، گرما به دلیل عایقبندی طبیعی (بتن اطراف) خارج نمیشود و دما انباشته میگردد.
افزودنیها: پوزولانها (مانند Fly Ash) حرارت را به تأخیر میاندازند، در حالی که زودگیرها (مانند Dezocrete S 101 کلینیک بتن) آن را افزایش میدهند.
مطالعات کلینیک بتن ایران نشان میدهد که در سیمانهای ایرانی تیپ ۲، حرارت اولیه حدود ۴۰-۵۰°C است، اما با افزودنیهای مناسب، به ۲۵-۳۰°C محدود میشود.
اثرات حرارت هیدراتاسیون بر بتن
حرارت هیدراتاسیون، اگر کنترل نشود، اثرات مخربی دارد:
ترکهای حرارتی: اختلاف دما بین هسته داخلی (گرم) و سطح خارجی (خنک) تنشهای کششی ایجاد میکند، منجر به ترکهای سطحی یا عمیق (تا ۰.۳ mm عرض). در سدهای حجیم، این ترکها میتوانند به ۱۰-۲۰ متر طول برسند.
کاهش مقاومت: دمای بالا هیدراتاسیون را نامتوازن کرده و porosity (منافذ) را افزایش میدهد (کاهش f_c تا ۱۵%).
خوردگی و دوام: گرمای زیاد، تبخیر آب را تسریع کرده و بتن را خشک میکند، که نفوذ کلراید یا سولفات را آسان میسازد.
مشکلات اجرایی: در بتنریزی حجیم، تأخیر قالببرداری به دلیل حرارت مداوم.
در پروژه سد کارون سه، عدم کنترل حرارت میتوانست دوام بدنه را ۲۰ سال کاهش دهد، اما با روشهای مناسب، عمر مفید افزایش یافت.
روشهای کنترل حرارت هیدراتاسیون
برای مدیریت حرارت، رویکردهای زیر توصیه میشود (بر اساس ACI 207R):
انتخاب سیمان مناسب: استفاده از سیمان کمحرارت (تیپ ۴) یا پوزولانی (جایگزینی ۲۰-۳۰% سیمان با Fly Ash یا Microsilica). در محصولات کلینیک بتن ایران، Microsilica (Dezomix 4500) حرارت را ۴۰% کاهش میدهد.
کاهش W/C: با فوقروانکنندهها (مانند Dezobuild D-10N پلیکربوکسیلات)، W/C را به ۰.۳۵-۰.۴۰ برسانید تا هیدراتاسیون کمتر شود (کاهش ۲۵% حرارت).
افزودنیهای کنترلکننده:
دیرگیرها: Dezocrete 520 R یا Dezobuild R-2210، دوره القایی را طولانی کرده و اوج حرارت را به تأخیر میاندازند.
قوامدهندهها: Betocrete S200 برای بهبود کارایی بدون آب اضافی.
خنککنندهها: افزودن یخ به آب اختلاط (تا ۲۰% وزن آب) برای کاهش دمای اولیه به ۱۰°C.
روشهای اجرایی – حرارت هیدراتاسیون بتن: تعریف، علل، اثرات و راههای کنترل
بتنریزی در لایههای نازک (۳۰-۵۰ cm) با تأخیر ۲۴-۴۸ ساعته.
استفاده از لولههای خنککننده آب (circulating cooling) در هسته بتن حجیم.
عایقبندی سطح با پوششهای نایلونی برای کند کردن خنکشدن.
نظارت با ترموکوپلها (ASTM C1064) برای کنترل دما (حداکثر اختلاف ۲۰°C).
در آزمایشهای کلینیک بتن، ترکیب میکروسیلیس + دیرگیر، حداکثر دمای داخلی را از ۶۵°C به ۳۵°C کاهش داد و ترکها را ۸۰% کم کرد.
نتیجهگیری: مدیریت حرارت برای بتن پایدار
حرارت هیدراتاسیون بتن، بخشی طبیعی از فرآیند سختشدن است، اما با کنترل مناسب، میتواند به یک فرصت برای بهبود کیفیت تبدیل شود.
با استفاده از سیمانهای پیشرفته، افزودنیهای تخصصی کلینیک بتن ایران (مانند Dezomix 4800 برای دوغاب کمحرارت) و روشهای اجرایی استاندارد، میتوانید از ترکها جلوگیری کرده و دوام سازه را تضمین نمایید. این امر به ویژه در پروژههای ایرانی مانند سدسازی یا سازههای صنعتی حیاتی است.
بخش دوم: پرسشهای متداول در مورد حرارت هیدراتاسیون بتن – حرارت هیدراتاسیون بتن: تعریف، علل، اثرات و راههای کنترل
۱. حرارت هیدراتاسیون بتن چیست و چگونه تولید میشود؟
حرارت هیدراتاسیون، گرمایی است که در واکنش شیمیایی سیمان با آب (هیدراتاسیون) آزاد میشود و بتن را سخت میکند. این واکنش شامل انحلال ترکیبات سیمان (مانند C₃S و C₃A) و تشکیل ژلهای هیدراته (C-S-H) است، که حدود ۲۵۰-۳۰۰ kJ/kg سیمان حرارت تولید میکند.
مثلاً در مرحله شتابگیری (۴-۸ ساعت پس از اختلاط)، دمای داخلی میتواند تا ۷۰°C برسد. در بتنهای حجیم (مانند سدها)، این حرارت انباشته شده و مشکلساز است، طبق ACI 207.
۲. علل اصلی تولید حرارت هیدراتاسیون در بتن چیست؟
علل کلیدی عبارتند از:
ترکیب شیمیایی سیمان: C₃S (تریکلسیم سیلیکات) ۵۰-۷۰% حرارت را تولید میکند (۵۰۰ kJ/kg).
نسبت آب به سیمان (W/C): W/C بالاتر (مثل ۰.۶)، هیدراتاسیون کاملتر و حرارت بیشتر (۲۰% افزایش به ازای ۰.۱ W/C).
دمای محیط و حجم بتن: در گرما (مثل ۴۰°C در خلیج فارس)، واکنش تسریع میشود؛ در بتنهای ضخیم (>۱ متر)، گرما خارج نمیشود.
افزودنیها: زودگیرها (مانند Dezocrete S 101) حرارت را افزایش میدهند، در حالی که پوزولانها (Fly Ash) آن را کاهش میدهند.
مطالعات کلینیک بتن ایران نشان میدهد سیمان تیپ ۱ ایرانی، حرارت اولیه ۴۰-۵۰°C ایجاد میکند.
۳. اثرات حرارت هیدراتاسیون بر بتن و سازهها چیست؟
اثرات مخرب شامل:
ترکهای حرارتی: اختلاف دما (۲۰-۳۰°C بین داخل و بیرون) تنش کششی ایجاد کرده و ترکهای ۰.۱-۰.۵ mm عرض تولید میکند (تا ۸۰% کاهش دوام).
کاهش مقاومت: دمای بالا porosity را افزایش داده و f_c (مقاومت فشاری) را ۱۰-۲۰% کم میکند.
خوردگی و نفوذ: بتن خشکشده، مستعد نفوذ کلراید یا CO₂ میشود، که میلگردها را خورده میکند.
مشکلات اجرایی: تأخیر در قالببرداری و افزایش هزینه تعمیرات (تا ۳۰% کل پروژه).
در سدسازی، این ترکها میتوانند ایمنی سازه را تهدید کنند؛ ACI 207 حداکثر اختلاف دما ۲۰°C را مجاز میداند.
۴. سیمان کمحرارت چیست و چه نقشی در کنترل حرارت هیدراتاسیون دارد؟
سیمان کمحرارت (تیپ ۴ یا IV در استاندارد ASTM C150) با C₃S پایین (<۵۰%) و C₂S بالا طراحی شده تا حرارت هیدراتاسیون را ۳۰-۵۰% کاهش دهد (حداکثر ۲۵۰ kJ/kg).
این سیمان، دوره گیرش را طولانیتر میکند (اوج حرارت در ۱۲-۲۴ ساعت). در ایران، سیمان تیپ ۲ پوزولانی (با ۲۰% پوزولان) جایگزین مناسبی است و حرارت را تا ۴۰% کم میکند. کلینیک بتن ایران توصیه میکند برای بتنهای حجیم (مانند پایه پلها)، ۱۰۰% سیمان تیپ ۴ استفاده شود تا دمای حداکثر از ۶۰°C به ۳۰°C برسد.
۵. چگونه حرارت هیدراتاسیون بتن را اندازهگیری و نظارت کنیم؟

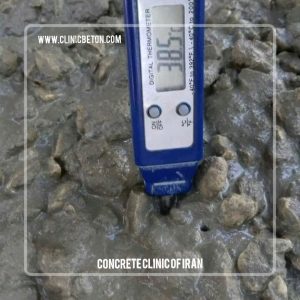

روشهای اندازهگیری: استفاده از ترموکوپلها یا سنسورهای بیسیم (ASTM C1064) در نقاط مختلف بتن (هسته، سطح) برای ثبت دما هر ۱-۲ ساعت.
آزمایشهای آزمایشگاهی: آزمون حرارت هیدراتاسیون با کالریمتر (ASTM C1702) روی خمیر سیمان، که حرارت کل را در ۷ روز محاسبه میکند.
نظارت میدانی: در پروژههای حجیم، سیستمهای دادهبرداری آنلاین (مانند نرمافزار TempCon) برای پیشبینی حداکثر دما.
در کلینیک بتن ایران، خدمات نظارت حرارتی با دقت ۰.۵°C ارائه میشود؛ حداکثر دمای مجاز ۷۰°C و اختلاف سطح-هسته ۲۰°C است.
۶. نقش افزودنیهای شیمیایی در کنترل حرارت هیدراتاسیون بتن چیست؟
افزودنیها کلیدیترین ابزار کنترل هستند:
پوزولانها: Fly Ash یا Microsilica (Dezomix 4500 کلینیک بتن، ۱۰-۲۰% سیمان) حرارت را ۳۰-۵۰% کاهش میدهند و اوج را به تأخیر میاندازند.
دیرگیرها: Dezocrete 520 R یا Dezobuild R-2210، دوره القایی را از ۲ به ۶ ساعت افزایش میدهند.
فوقروانکنندهها: Dezobuild D-10N با کاهش W/C به ۰.۳۵، هیدراتاسیون را محدود کرده و حرارت را ۲۰% کم میکند.
خنککنندهها: یخ در آب اختلاط (تا ۵۰% وزن آب) دمای اولیه را ۱۰-۱۵°C پایین میآورد.
ترکیب این افزودنیها در آزمایشهای کلینیک بتن، ترکها را ۷۵% کاهش داد و f_c را حفظ کرد.
۷. حداکثر دمای مجاز حرارت هیدراتاسیون در بتن حجیم چقدر است و چگونه مدیریت شود؟
حداکثر دمای داخلی ۷۰°C (ACI 207) و اختلاف دما ۲۰°C مجاز است. برای مدیریت در بتنهای حجیم (مانند سد کارون سه):
بتنریزی در لایههای ۳۰-۵۰ cm با فاصله ۴۸ ساعته.
لولههای خنککننده (پمپاژ آب سرد) برای خارج کردن گرما (کاهش ۱۵-۲۰°C).
پوشش عایق (نایلون یا فوم) برای کند کردن خنکشدن.
استفاده از سیمان پوزولانی + دیرگیر (مانند Dezobuild R-3310).
در پروژههای ایرانی، این روشها عمر بتن را ۳۰ سال افزایش میدهند؛ بدون مدیریت، خطر ترکهای عمیق ۵۰% است.
۸. حرارت هیدراتاسیون در پروژههای سدسازی یا سازههای صنعتی چگونه کنترل میشود؟
در سدسازی (مانند سدهای خلیج فارس)، رویکرد ترکیبی استفاده میشود:
سیمان تیپ ۴ یا پوزولانی (۳۵۰ kg/m³) با ۱۵% Fly Ash.
افزودنیهای کلینیک بتن مانند Dezomix 4500 (میکروسیلیس) + Dezoseal G 330 (برای دوام حرارتی).
بتنریزی تدریجی با خنککنندههای داخلی و نظارت ۲۴/۷.
آزمونهای پیشبینی با مدلهای ریاضی (مانند فرمول حرارت ACI).
در پروژه سد کارون سه، این روشها دما را به ۴۰°C محدود کرد و هزینه تعمیرات را ۴۰% صرفهجویی نمود.
