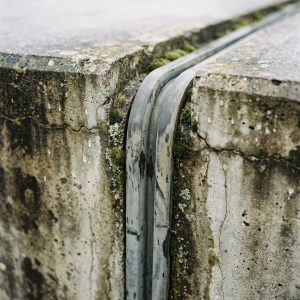

درز انبساطی بتن و سازه‌های بتنی چیست؟

در دنیای مهندسی عمران، بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی شناخته می‌شود. با این حال، بتن به دلیل ویژگی‌های فیزیکی خود، مانند تغییرات حجمی ناشی از عوامل محیطی، می‌تواند با چالش‌هایی روبرو شود.

یکی از راه‌حل‌های کلیدی برای مدیریت این چالش‌ها، استفاده از درز انبساطی (Expansion Joint) است. در این مقاله، به بررسی مفهوم، عملکرد، کاربردها و اهمیت درز انبساطی در سازه‌های بتنی می‌پردازیم تا به شما کمک کنیم درک بهتری از این عنصر حیاتی در پروژه‌های ساختمانی به دست آورید.

تعریف و عملکرد درز انبساطی

درز انبساطی، فضاهای عمدی و کنترل‌شده‌ای در سازه‌های بتنی است که برای جذب تنش‌های ناشی از انبساط و انقباض حرارتی، رطوبتی یا جمع‌شدگی بتن طراحی می‌شود. بتن، برخلاف فلزات، خاصیت الاستیک کمی دارد و نمی‌تواند به راحتی کشیده شود. بنابراین، بدون وجود این درزها، تغییرات دمایی (مانند گرمای تابستان یا سرمای زمستان) یا فرآیند خشک‌شدن بتن می‌تواند منجر به ایجاد ترک‌های ناخواسته و آسیب‌های ساختاری شود.

عملکرد اصلی درز انبساطی، فراهم کردن امکان حرکت آزاد بین بخش‌های مختلف سازه است. این درزها تنش‌های کششی را به محل‌های مشخص هدایت می‌کنند و از انتقال نیرو به سایر قسمت‌ها جلوگیری می‌نمایند.

عوامل مؤثر بر نیاز به درز انبساطی شامل بازه دمایی محیط، نوع سیمان مورد استفاده، رطوبت نسبی، سن بتن و نسبت آب به سیمان است. به طور کلی، این درزها با ایجاد شکاف‌هایی به عمق مشخص (معمولاً یک‌چهارم ضخامت دال) و پر کردن آن‌ها با مواد انعطاف‌پذیر مانند چسب‌های سیلیکونی یا ماستیک، عملکرد خود را ایفا می‌کنند.

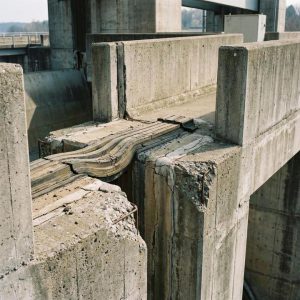

کاربردهای درز انبساطی در سازه‌های بتنی

درز انبساطی در انواع مختلف سازه‌های بتنی کاربرد دارد و بسته به نوع پروژه، می‌تواند افقی، عمودی یا ترکیبی باشد. برخی از کاربردهای اصلی عبارتند از:

درز انبساطی در کف‌سازی: در دال‌های کف بتنی (به ویژه بتن‌های غیرمسلح)، برای کنترل جمع‌شدگی بتن حین گیرش و خشک‌شدن. این درزها ترک‌های احتمالی را به محل‌های کنترل‌شده هدایت می‌کنند و عمق آن‌ها معمولاً حدود ۲۵% ضخامت دال است. میلگردها ممکن است از این درزها عبور کنند تا پیوستگی سازه حفظ شود.

درز انبساطی عمودی: در دیوارها، ستون‌ها و سازه‌های بلند برای مدیریت تغییرات حرارتی در جهت ارتفاع. این نوع درز از جابه‌جایی‌های جانبی ناشی از انبساط جلوگیری می‌کند.

درز انبساطی افقی: در کف‌ها، دیوارهای بلند و سقف‌ها برای کاهش تنش‌های حرارتی و رطوبتی در سطوح وسیع.

علاوه بر این، درز انبساطی در پروژه‌های بزرگ مانند پل‌ها، پیاده‌روها، راه‌آهن، سدها، تونل‌ها و حتی لوله‌کشی‌های بتنی استفاده می‌شود. برای مثال، در ساختمان‌های بلندمرتبه، این درزها هر ۳۰ تا ۵۰ متر (بسته به شرایط اقلیمی) ایجاد می‌شوند تا سازه در برابر زلزله و تغییرات فصلی مقاوم‌تر باشد.

مزایا و اهمیت درز انبساطی

استفاده از درز انبساطی مزایای متعددی دارد که نه تنها عمر مفید سازه را افزایش می‌دهد، بلکه هزینه‌های تعمیر و نگهداری را کاهش می‌دهد. بتن بدون این درزها ممکن است دچار ترک‌های موئی یا حتی شکست‌های ساختاری شود، که نفوذ رطوبت و خوردگی میلگردها را به دنبال دارد. مزایای کلیدی عبارتند از:

جلوگیری از ترک‌خوردگی: هدایت تنش‌ها به محل‌های مشخص و کنترل‌شده.
افزایش دوام سازه: جذب حرکات ناشی از انبساط حرارتی (تا ۰.۵ میلی‌متر در هر متر) و انقباض.

بهبود ایمنی: کاهش ریسک آسیب‌های ناشی از تغییرات محیطی، به ویژه در مناطق با نوسانات دمایی بالا مانند ایران.
اقتصادی بودن: اجرای ساده و جلوگیری از هزینه‌های تعمیرات گسترده در آینده.

در ایران، با توجه به اقلیم متنوع و پروژه‌های عمرانی گسترده، رعایت استانداردهای درز انبساطی بر اساس آیین‌نامه‌های بتن ایران (آبا) الزامی است. عدم توجه به این درزها می‌تواند منجر به مشکلات جدی در سازه‌های شهری مانند تهران شود.

روش اجرا و نکات اجرایی

اجرای درز انبساطی نیازمند برنامه‌ریزی دقیق است. فاصله بین درزها بر اساس ابعاد سازه، کیفیت بتن و شرایط محیطی محاسبه می‌شود (معمولاً هر ۴ تا ۶ متر برای کف‌های بتنی). مراحل کلی اجرا عبارتند از:

طراحی: تعیین مکان، عمق و عرض درز بر اساس محاسبات مهندسی (عرض درز معمولاً ۱۰-۲۰ میلی‌متر است).
ایجاد درز: برش یا قالب‌گیری درز حین بتن‌ریزی، بدون پیوستگی کامل بین دو سمت.

پر کردن درز: استفاده از مواد انعطاف‌پذیر مانند رزین‌های اپوکسی، فوم‌های پلی‌اورتان یا چسب‌های ماستیک برای جلوگیری از نفوذ آب و گردوغبار.
کنترل کیفیت: بررسی همخوانی انبساط دو سمت درز و اطمینان از عدم انتقال تنش.

در پروژه‌های بزرگ، از ابزارهای تخصصی مانند اره‌های برش بتن برای ایجاد درزهای دقیق استفاده می‌شود. توصیه می‌شود با مشاوران متخصص مانند گروه کلینیک بتن ایران مشورت کنید که در زمینه تعمیرات و مقاوم‌سازی بتن تجربه گسترده‌ای دارند (وبسایت: www.clinicbeton.com).

نوع درز | کاربرد اصلی | ویژگی کلیدی
1- انبساط کف | دال‌های کف و پیاده‌روها | جذب انقباض خشک‌شدگی، هدایت ترک‌ها، عمق ۲۵% ضخامت دال
2- انبساط عمودی | دیوارها و ستون‌های بلند | کنترل تغییرات ارتفاعی و حرارتی
3- انبساط افقی | کف‌ها و دیوارهای وسیع | کاهش تنش‌های کلی در سطوح افقی

نتیجه‌گیری

درز انبساطی یکی از اصول بنیادین در طراحی و اجرای سازه‌های بتنی است که از آسیب‌های ناشی از تغییرات حجمی بتن جلوگیری می‌کند. با رعایت این عنصر، می‌توان سازه‌هایی ایمن، بادوام و اقتصادی ساخت.

اگر در پروژه‌ای نیاز به مشاوره دارید، گروه کلینیک بتن ایران با محصولات تخصصی مانند افزودنی‌های بتن (مانند Dezoplast D-130 روان‌کننده بتن) آماده ارائه خدمات است. برای اطلاعات بیشتر، به منابع معتبر مانند آیین‌نامه بتن ایران مراجعه کنید یا با کارشناسان تماس بگیرید.

درز انبساطی بتن و سازه‌های بتنی چیست؟ (بخش دوم: سوالات متداول)

این سوالات از تجربیات عملی پروژه‌های بتنی استخراج شده‌اند و هدف‌شان کمک به شما برای تصمیم‌گیری بهتر در پروژه‌های ساختمانی است. اگر سوالی خاص دارید، خوشحال می‌شوم در کامنت‌ها پاسخ دهم!

سوالات متداول در مورد درز انبساطی بتن و سازه‌های بتنی

۱. درز انبساطی بتن چیست؟

درز انبساطی (Expansion Joint) یک شکاف عمدی و کنترل‌شده در سازه‌های بتنی است که برای جذب تنش‌های ناشی از تغییرات حجمی بتن ایجاد می‌شود.

این تغییرات می‌تواند به دلیل انبساط حرارتی (گرمای محیط)، انقباض رطوبتی یا جمع‌شدگی بتن در فرآیند خشک‌شدن باشد. بدون این درزها، بتن ممکن است ترک بخورد یا حتی سازه دچار آسیب ساختاری شود. درز انبساطی معمولاً با مواد انعطاف‌پذیر مانند سیلیکون یا ماستیک پر می‌شود تا حرکت آزاد بین بخش‌های بتن فراهم شود. این عنصر در دال‌های کف، دیوارها، پل‌ها و سدها حیاتی است.

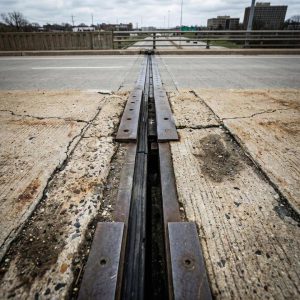

۲. چرا باید از درز انبساطی در سازه‌های بتنی استفاده کنیم؟

استفاده از درز انبساطی ضروری است زیرا بتن ماده‌ای سفت و غیرالاستیک است و نمی‌تواند به راحتی با تغییرات محیطی (مانند نوسانات دمایی از -۱۰ تا +۵۰ درجه سانتی‌گراد در ایران) سازگار شود.

بدون درز، بتن منبسط یا منقبض شده و تنش‌های کششی ایجاد می‌کند که منجر به ترک‌های موئی، نفوذ رطوبت و خوردگی میلگردها می‌شود. این درزها بتن را از عناصر ثابت مانند دیوارهای آجری یا ستون‌های فلزی جدا می‌کنند، حرکت آزاد را اجازه می‌دهند و از آسیب به پوشش‌های کف مانند سرامیک یا پارکت (به ویژه در سیستم‌های گرمایش از کف) جلوگیری می‌کنند.

در نهایت، عمر سازه را افزایش داده و هزینه‌های تعمیر را کاهش می‌دهد.

۳. چه زمانی به درز انبساطی نیاز داریم؟

نیاز به درز انبساطی بستگی به ابعاد سازه و شرایط محیطی دارد. به طور کلی:
در سازه‌های بتنی با طول بیش از ۵۰ متر، یا زمانی که نسبت طول به عرض بیش از ۱/۳ باشد.

در بتن‌ریزی‌های با طول بیش از ۸ متر، به ویژه در کف‌سازی‌های مسکونی یا صنعتی با گرمایش از کف.
بین بتن جدید و عناصر ثابت مانند دیوارها، ستون‌ها یا لوله‌ها، یا در مناطق با نوسانات دمایی بالا (مانند شمال یا جنوب ایران).

در پروژه‌های بزرگ مانند پل‌ها، تونل‌ها و سدها، هر ۳۰-۵۰ متر بر اساس آیین‌نامه بتن ایران (آبا). اگر سازه کوچک باشد (کمتر از ۴ متر)، ممکن است نیاز نباشد، اما همیشه با مهندس مشورت کنید.

۴. ابعاد و مشخصات درز انبساطی چقدر است؟

ابعاد درز انبساطی بر اساس نوع سازه و استانداردهای مهندسی تعیین می‌شود، اما به طور کلی:
عرض: حداقل ۱-۲ سانتی‌متر در اطراف دیوارها؛ در سیستم‌های گرمایش از کف، حداقل ۱۲ سانتی‌متر برای جذب انبساط بتن.

عمق: حدود ۲۵% ضخامت دال بتنی (مثلاً ۵ سانتی‌متر برای دال ۲۰ سانتی‌متری)، اما ارتفاع درز معمولاً برابر با ضخامت بتن است (مثلاً ۲۰ سانتی‌متر برای بتن ۲۰ سانتی‌متری).

فاصله بین درزها: هر ۴-۶ متر برای کف‌های بتنی، یا بر اساس محاسبات حرارتی (انبساط بتن حدود ۰.۵ میلی‌متر در هر متر است).
سطح درز کمی پایین‌تر از سطح کف قرار می‌گیرد تا از سایش جلوگیری شود. در پروژه‌های بزرگ، از درزهای الاستومری با عرض ۲۰-۵۰ میلی‌متر استفاده می‌شود.

۵. نحوه طراحی و اجرای درز انبساطی چگونه است؟

طراحی: بر اساس عوامل محیطی مانند بازه دمایی، نوع سیمان، رطوبت و سن بتن انجام می‌شود. هیچ فرمول ثابتی وجود ندارد، اما استانداردهایی مانند آئین‌نامه بتن ایران (آبا) و تجربیات مهندسی راهنما هستند. مهندس محاسب فاصله، عمق و عرض را تعیین می‌کند.

اجرا (گام‌به‌گام):
آماده‌سازی: محل درز را تمیز و خشک کنید و از نفوذ بتن به آن جلوگیری نمایید (با نوارهای محافظ یا قالب).

ایجاد درز: حین بتن‌ریزی، با برش (اره بتن) یا قالب‌گیری عمدی شکاف ایجاد کنید. عمق را حداقل یک‌چهارم ضخامت بتن نگه دارید.
پر کردن: لایه زیرین را با مواد فشرده مانند شن، ماسه، سیلیس یا فوم پلی‌اورتان پر کنید، سپس لایه رویی را با مواد انعطاف‌پذیر مانند چسب سیلیکونی، رزین اپوکسی یا ماستیک (مانند محصولات dezoflex از کلینیک بتن) آب‌بندی کنید.

کنترل: پس از خشک‌شدن، حرکت دو سمت درز را بررسی کنید و از عدم انتقال تنش اطمینان حاصل نمایید.

در پل‌ها و سازه‌های لرزه‌خیز، از درزهای پیشرفته الاستومری استفاده کنید. اجرای نادرست می‌تواند منجر به نشت آب شود، پس با متخصصان مانند گروه کلینیک بتن ایران (www.clinicbeton.com) همکاری کنید.

۶. تفاوت درز انبساطی با درز انقباض چیست؟

این دو نوع درز هدف‌های متفاوتی دارند، هرچند هر دو برای کنترل ترک‌ها طراحی شده‌اند:

نوع درز | هدف اصلی | ویژگی‌ها و کاربردها
انبساطی | جذب انبساط حرارتی و حرکات حجمی (مانند گرما یا رطوبت) | کاملاً جداکننده، عرض وسیع‌تر (۱-۲ سانتی‌متر)، پرشده با مواد انعطاف‌پذیر مانند سیلیکون؛ در طول‌های بلند و سطوح وسیع.
انقباض | کنترل ترک‌های ناشی از جمع‌شدگی پلاستیک یا خشک‌شدگی بتن | شیار سطحی (عمق ۲۵% ضخامت)، بدون جداسازی کامل؛ برای هدایت ترک‌ها در دال‌های کف و جلوگیری از ترک‌های تصادفی.

درز انبساطی حرکت را کاملاً آزاد می‌گذارد، در حالی که درز انقباض بتن را متصل نگه می‌دارد اما ترک‌ها را به محل مشخص هدایت می‌کند.

۷. مزایا و نکات مهم در استفاده از درز انبساطی چیست؟

مزایا:
جلوگیری از ترک‌خوردگی و افزایش دوام سازه (عمر مفید تا ۵۰ سال بیشتر).
کاهش هزینه‌های نگهداری و تعمیر (جلوگیری از نفوذ رطوبت و خوردگی).
بهبود ایمنی در برابر زلزله و تغییرات فصلی، به ویژه در ایران با اقلیم متنوع.
انعطاف‌پذیری در پوشش‌دهی (مانند سرامیک یا سنگ) بدون آسیب.

نکات مهم:

عوامل مؤثر بر انبساط: سن بتن (بیشترین انبساط در ماه اول)، رطوبت نسبی و نسبت آب به سیمان (نسبت بالا انقباض را افزایش می‌دهد).
بدون درز، بتن فشرده شده و فرسوده می‌شود؛ همیشه از افزودنی‌های بتن (مانند Dezoplast D-130 روان‌کننده از کلینیک بتن) برای کاهش تنش‌ها استفاده کنید.
در مناطق مرطوب، از مواد ضدآب برای پر کردن درز بهره ببرید.
عدم رعایت درزها می‌تواند منجر به مشکلات قانونی در پروژه‌های عمرانی شود.

نتیجه‌گیری بخش دوم

این سوالات متداول نشان می‌دهند که درز انبساطی نه تنها یک عنصر فنی، بلکه کلید موفقیت در پروژه‌های بتنی است. اگر در اجرای پروژه‌تان با چالش‌هایی مانند ترک‌های ناخواسته روبرو هستید، گروه کلینیک بتن ایران با محصولات تخصصی مانند Dezocrete N-540 فوق‌روان‌کننده و خدمات مشاوره (تلفن: ۰۲۱-۸۸۰۷۰۱۷۳ یا وبسایت: www.clinicbeton.com) آماده کمک است. برای اطلاعات بیشتر، به آیین‌نامه‌های بتن ایران مراجعه کنید.
