انتقال بتن چیست — انواع روشهای انتقال بتن در کارگاه
مقدمه
انتقال بتن به معنی جابهجایی بتن تازه از کامیون/واحد اختلاط تا نقطه نهایی ریختن است. انتخاب روش مناسب نقش حیاتی در کیفیت، سرعت اجرای کار و کاهش جدایش، افت اسلامپ و هزینههای پروژه دارد. این راهنما بر مبنای ACI (مراجعی چون ACI 304, ACI 304R)، Eurocode/EN و استانداردهای ملی ایران تنظیم شده است.
دستهبندی کلی روشهای انتقال بتن
- انتقال مستقیم (با تخلیه از میکسر/ترک میکسر به قالب)
- انتقال مکانیزه: پمپ خطی/کف (stationary/line pump)، پمپ با بازوی بتونیر (boom pump)
- انتقال با سطل/باکت جرثقیل
- انتقال با کانال/ناودان (chute) و ریلهای موقت
- انتقال با نوار نقاله یا اسکید (belt/conveyor)
- انتقال دستی/نیمهمکانیکی: بیل/کلنگ، فرغون (wheelbarrow) — برای فواصل کوتاه و مقدار کم
- انتقال ویژه: تلمبههای زیرآبی (tremie) برای بتنریزی زیرآب و سیستمهای پمپ با شیلنگکار طولانی
جزئیات و مزایا/معایب هر روش

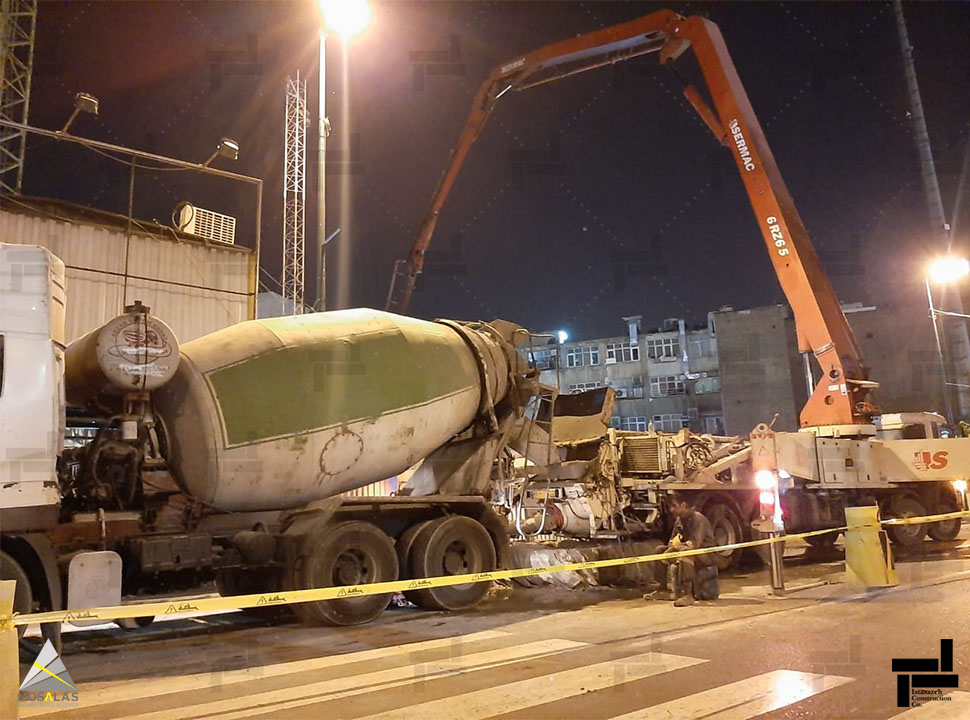

- پمپ بتن (Boom & Line Pump)
- مزایا: سرعت بالا، توان انتقال به ارتفاعات و فواصل طولانی، کاهش نیروی انسانی.
- معایب/محدودیت: حساس به کارایی مخلوط (اسلامپ، سنگدانه)، نیاز به نگهداری و خط شستوشو، هزینه حمل و استقرار.
- نکات فنی: تطابق نسبت آب/سیمان و استفاده از روانکننده در بتن پمپی؛ کنترل فشار پمپ و دورگیری صحیح؛ شستوشوی کامل خطوط بعد از هر شیفت.
- مراجع: ACI 304R، استانداردهای ایمنی عملیاتی پمپ.
- سطل/باکت جرثقیل
- مزایا: مناسب برای پیشساختهها یا محلهایی که پمپ دسترسی ندارد؛ ساده و قابل اعتماد.
- معایب: سرعت پایینتر، خطر افت بتن از ارتفاع، نیاز به تخلیه یکنواخت جهت جلوگیری از جداشدگی.
- نکات ایمنی: استفاده از درپوش، مهار سطل، تخلیه کنترلشده و فاصلهگذاری مناسب از کارگران.
- ناودان/چیو (Chute) و ریل
- مزایا: هزینه کم، نصب سریع برای فواصل کوتاه؛ مناسب برای دالها و سکوها.
- معایب: افزایش احتمال جدایش در فواصل طولانی یا شیب نامناسب؛ نیاز به تمیزکاری مکرر.
- نکات اجرایی: حفظ شیب مناسب، استفاده از صفحات فلزی صاف، جلوگیری از مکث طولانی در جریان بتن.
- نوار نقاله/اسکید
- مزایا: مناسب برای مقادیر زیاد و مسیرهای هموار؛ کمترین آسیب به دانهها.
- معایب: محدودیت ارتفاع، نیاز به استقرار و پاکسازی.
- فرغون، بیل و انتقال دستی
- مزایا: هزینه پایین برای فواصل کوتاه و مقادیر کم؛ انعطافپذیری بالا.
- معایب: زمانبر، خطر افت کیفیت و خستگی نیروی انسانی.
- تلمیه (Tremie) و پمپ زیرآبی
- کاربرد: بتنریزی زیرآب یا در شرایطی که جلوگیری از شسته شدن سیمان ضروری است.
- نکات فنی: حفظ انتهای لوله دائماً در بتن برای جلوگیری از نفوذ آب، جریان یکنواخت و طراحی مخلوط مناسب.
معیارهای انتخاب روش انتقال (پروژهای و فنی)
- فاصله افقی و عمودی از میکسر تا محل ریختن
- حجم و نرخ بتن مورد نیاز (m3/h)
- دسترسی و محدودیت سایت (فضای کار، ترافیک شهری)
- نوع سازه (ستون، دیوار برشی، دال، فونداسیون، زیرآب)
- ویژگیهای مخلوط: اسلامپ، حداکثر اندازه سنگدانه، استفاده از افزودنیها (روانکننده، ضدانجماد)
- زمان چرخه و سرعت پیشرفت مورد انتظار
- ایمنی، هزینه و تجهیزات در دسترس
کنترل کیفیت هنگام انتقال
- ثبت Batch Report الکترونیک: اسلامپ، دما، زمان بارگیری، افزودنیها و شماره بچ.
- اندازهگیری اسلامپ پیش از انتقال و در صورت نیاز تست سازگاری پمپاژ (pumpability test).
- جلوگیری از جدایش: تنظیم اسلامپ مناسب، استفاده از روانکننده و کاهش افت ارتفاع تخلیه.
- دستورالعمل شستوشو: خطوط پمپ و تجهیزات پس از هر استفاده با آب و ملات شستوشو پاک شود.
- نمونهبرداری و آزمون مقاومت (1/7/28 روزه)؛ ثبت شرایط انتقال در گزارش آزمایشگاه.
الزامات ایمنی و بهداشت (مراجع و رویهها)
- ایمنسازی محل استقرار پمپ و مسیرهای حرکت میکسر/جرثقیل بر اساس آییننامههای محلی و استانداردهای بینالمللی.
- آموزش اپراتور پمپ و جرثقیل؛ دستورالعملهای قطع اضطراری و رابطهای ارتباطی.
- حفاظت در برابر پرتاب بتن، گرد و غبار سیمان و تماس پوستی/چشمی — استفاده از PPE مناسب.
- مدیریت مواجهه با فشار خطوط پمپ و جلوگیری از ترکیدگی شیلنگ با بازرسی پیش از کار.
نکات اجرایی کاربردی و چکلیست سریع
- هماهنگی زمانبندی تحویل بتن با ظرفیت پمپ/ترکمیکسر.
- بررسی مسیر انتقال و حذف موانع قبل از شروع ریختن.
- نصب دریچههای تخلیه کنترلشده و استفاده از دریافتکنندههای موقت در نقاط انتهایی.
- ثبت دیجیتال زمان و شرایط انتقال در PIMS/BIM برای اثبات عملکرد و پیگیری ادعاها.
پرسشهای متداول (پاسخهای جدید و کاربردی)
- بهترین روش انتقال برای سازههای بلند چند طبقه چیست؟
پاسخ: معمولاً پمپ با بازوی (boom pump) اولویت دارد؛ در پروژههای خیلی بلند ممکن است ترکیب پمپ خطی و پمپ ثابت با ایستگاه میانی لازم شود—طراحی مخلوط برای پمپاژ و برنامهریزی سیکلها ضروری است. - چگونه جلوی جداشدگی و پارتیشدن بتن در پمپ را بگیریم؟
پاسخ: کاهش افت ارتفاع تخلیه، افزایش اسلامپ کنترلشده با روانکننده، استفاده از خطوط با قطر مناسب و نگهداشتن سرعت یکنواخت پمپاژ؛ در صورت نیاز افزودن سیال واسط (slinger mortar) در انتهای خط. - آیا میتوان از نوار نقاله برای انتقال بتن تا ارتفاعهای متوسط استفاده کرد؟
پاسخ: بله برای مسیرهای افقی یا کمی شیبدار مناسب است اما برای ارتفاع زیاد یا مسیرهای پیچیده کارایی کمتری دارد و ممکن است نیاز به چند استیج باشد.
طبقهبندی روشها
- پمپ بتنی (Boom / Line) — مناسب ارتفاع و فواصل طولانی؛ نکته جدید: استفاده از حسگر جریان و فشار برای نظارت آنلاین.
- سطل/باکت جرثقیل — مناسب محلهای دسترسی دشوار؛ نکته جدید: سیستم تخلیه کنترلشده با دوربین جهت کاهش پرت.
- ناودان/چیو (Chute) و کانال موقت — اقتصادی برای مسیرهای کوتاه؛ نکته جدید: پوشش داخلی صیقلی و شیب متغیر برای کاهش جدایش.
- نوار نقاله/اسکید — مناسب مسیرهای هموار و حجم بالا؛ نکته جدید: استفاده از روانکارهای غذایی-سیمانی برای کاهش چسبندگی.
- انتقال دستی (فرغون، بیل) — مقادیر کم و دسترسی محدود؛ نکته جدید: بهرهگیری از تجهیزات نیمهخودکار برای افزایش بازده.
- تلمیه (Tremie) و پمپ زیرآبی — برای بتنریزی زیرآب؛ نکته جدید: پمپهای با سیستم خودتمیزکن برای کاهش توقفهای کاری.
معیارهای انتخاب فنی (اضافهشده و قراردادی)
- مشخصات مخلوط: اسلامپ هدف برای روش انتقال، حداکثر اندازه سنگدانه و حساسیت به جدایش.
- پارامترهای سایت: دسترسی، ارتفاع و مسیر، ترافیک، محدودیت زمانی و نیاز به ایستگاه میانی.
- شاخص قراردادی: نرخ تحویل (m3/h)، محدوده پذیرش افت اسلامپ بین بارگیری و ریختن، الزام ارائه گزارش دیجیتال هر بچ.
- شاخص اقتصادی: هزینه چرخه، هزینه نگهداری، ریسک تأخیر و بندهای جریمه/کسر بها مرتبط با تاخیر در انتقال.
ثبت دیجیتال و مستندسازی (نوآورانه)
- خروجیهای مورد نیاز: CSV/JSON از زمان بارگیری، شماره بچ، اسلامپ، دما، مسیر انتقال و ویدئو/تصاویر تخلیه.
- ادغام با BIM/PIMS: لینک نقاط اندازهگیری به مدل as‑built و امکان بازخوانی مسیر انتقال برای بررسی ادعاها.
- مرجع قراردادی: الزام ارائه نمونه گزارش دیجیتال از پروژههای پیشین و گواهی کالیبراسیون ابزار.
کنترل کیفیت اختصاصی برای مسیر انتقال
- آزمون Pumpability و معیارهای پذیرش مختص مسیر طولانی.
- روشهای کاهش افت اسلامپ: واکنش افزودنیها (superplasticizer)، تنظیم نسبت آب و زمان سیکل حمل.
- دستورالعمل جلوگیری از جدایش در خطوط: سرعت یکنواخت، کاهش ارتفاع تخلیه و استفاده از رابطهای ملات (slinger) در انتهای خطوط طولانی.
ایمنی افزوده و کاهش ریسک تجهیزات
- بازرسی پیش از کار: تست فشار، اتصالات شیلنگ، و نگهداری پروفایل مسیر پمپ.
- مدیریت ریسک محیطی: برنامه شستوشوی محیطی، جلوگیری از نشت و برنامه واکنش سریع به شکست تجهیزات.
- آموزش و گواهینامه اپراتورها بهعنوان شرط قراردادی.
پرسشهای متداول جدید و غیرتکراری
- چگونه بند قراردادی برای افت اسلامپ بنویسم تا ریسک پیمانکار و کارفرما متعادل شود؟
پاسخ: تعیین محدوده مجاز افت (مثلاً ≤ 2 cm)، الزام ثبت زمان بارگیری/ریختن و ضریب تعدیل هزینه در صورت نقض؛ درج مکانیسم dispute resolution برای موارد مرزی. - آیا امکان real‑time مانیتورینگ خط پمپ وجود دارد و چگونه در قرارداد لحاظ شود؟
پاسخ: بله — نصب حسگر فشار/جریان و ارسال API به PIMS؛ در قرارداد الزام به دسترسی دادهها برای ناظر و محدوده پاسخگویی خرابی قید شود. - چه تغییراتی در طرح مخلوط باید برای انتقال با نوار نقاله انجام شود؟
پاسخ: کاهش مواد ریز و افزایش کارایی روانشدن (در محدوده مشخصات) تا از چسبندگی و تجمع جلوگیری شود؛ تستهای پیش از اجرا توصیه میشود. - در صورت توقف ناگهانی پمپ در میانه خط چه اقدامات فوری باید انجام شود؟
پاسخ: توقف کنترلشده، حفظ فشار پایین، اعلام به تیم شستوشو و جلوگیری از باز شدن خطوط تا برنامه شستوشوی کامل؛ ثبت حادثه در گزارش دیجیتال. - چگونه میتوان انتقال بتن در فضای شهری پرترافیک را بهینه کرد؟
پاسخ: برنامهریزی تحویل در ساعات خلوت، استفاده از ایستگاههای میانی با پمپهای کوچک، و قرارداد با ارائهدهنده لجستیک برای تضمین زمانبندی دقیق.
