مناسبترین استاندارد برای تعیین نفوذپذیری بتن: راهنمای جامع و کاربردی
در مهندسی عمران و ساختوساز، نفوذپذیری بتن یکی از عوامل کلیدی در ارزیابی دوام و عمر مفید سازهها است. نفوذ آب، یونهای کلرید یا سولفات به داخل بتن میتواند منجر به خوردگی آرماتورها، ترکخوردگی و کاهش مقاومت شود، به ویژه در محیطهای مرطوب یا شیمیایی ایران.
گروه کلینیک بتن ایران، به عنوان متخصص در فناوری بتن و افزودنیهای پیشرفته، با بیش از ۲۰ سال تجربه در آزمایشگاههای مجهز، آزمونهای نفوذپذیری را بر اساس استانداردهای جهانی و ملی انجام میدهد.
ما با استفاده از محصولات آببند و مقاومسازی، نفوذپذیری را کنترل کرده و خدمات مشاوره، آزمون و ترمیم ارائه میدهیم. در این مطلب، به بررسی مناسبترین استاندارد برای تعیین نفوذپذیری بتن میپردازیم، اهمیت آن را توضیح میدهیم و راهحلهای عملی پیشنهاد میکنیم.
نفوذپذیری بتن چیست و چرا تعیین آن مهم است؟
نفوذپذیری بتن به توانایی بتن در مقاومت در برابر نفوذ مایعات (آب، یونها) به داخل منافذ و حفرههای آن اشاره دارد. بتن با نفوذپذیری بالا (مانند بتن با نسبت آب به سیمان بیش از ۰.۵) مستعد آسیبهای بلندمدت است و عمر سازه را از ۵۰ سال به کمتر از ۲۰ سال کاهش میدهد.
طبق مبحث ۹ مقررات ملی ساختمان ایران، نفوذپذیری باید کمتر از ۱۰^{-12} متر بر ثانیه (برای بتنهای در معرض رطوبت) باشد.
تعیین نفوذپذیری برای:
ارزیابی دوام سازههای مسلح (جلوگیری از خوردگی آرماتور).
کنترل کیفیت بتنریزی (در پروژههای سدها، پلها و ساختمانهای ساحلی).
انتخاب افزودنیهای مناسب (مانند آببندها) حیاتی است.
در ایران، با توجه به شرایط آبوهوایی (رطوبت شمال، نمک جنوب) و آلودگیهای صنعتی، آزمون نفوذپذیری در ۷۰% پروژههای عمرانی الزامی است. کلینیک بتن ایران با دستگاههای پیشرفته، این آزمونها را در محل یا آزمایشگاه انجام میدهد و نتایج را با استانداردهای بینالمللی همخوانی میدهد.
استانداردهای رایج برای تعیین نفوذپذیری بتن
چندین استاندارد ملی و بینالمللی برای آزمون نفوذپذیری وجود دارد، اما انتخاب مناسبترین بستگی به نوع نفوذ (آب، کلرید، هوا) و کاربرد (آزمایشگاهی یا میدانی) دارد. در ادامه، مهمترین آنها را بررسی میکنیم:
ASTM C1202 (Electrical Indication of Concrete’s Ability to Resist Chloride Ion Penetration): این استاندارد آمریکایی، مناسبترین و پرکاربردترین روش برای تعیین نفوذ یون کلرید است. بتن به دو نیمه بریده شده و در معرض محلول کلرید و سدیم هیدروکسید قرار میگیرد؛ سپس با اعمال ولتاژ ۶۰ ولت، جریان الکتریکی اندازهگیری میشود (شارژ کولن در ۶ ساعت).
نتایج به صورت کلاسهای نفوذپذیری (بالا: بیش از ۴۰۰۰ کولن؛ پایین: کمتر از ۱۰۰۰ کولن) طبقهبندی میشود. این روش سریع (۶-۸ ساعت)، غیرمخرب و مرتبط با خوردگی آرماتور است. در استاندارد ملی ایران (ISIRI 12003)، بر اساس ASTM C1202 تدوین شده و برای بتنهای مسلح الزامی است.
EN 12390-8 (European Standard: Depth of Penetration of Water under Pressure): روش اروپایی برای نفوذ آب تحت فشار (۷ بار، ۷ روز). عمق نفوذ آب با رنگآمیزی و اندازهگیری (کمتر از ۵۰ میلیمتر مجاز) تعیین میشود. این استاندارد برای بتنهای در معرض رطوبت (مانند مخازن) مناسب است، اما زمانبر (۷ روز) و مخربتر است.
BS 1881 Part 122 (British Standard: Method for Determination of Water Absorption): آزمون جذب آب سطحی (با غوطهوری ۱ ساعته و اندازهگیری افزایش وزن). ساده و ارزان، اما تنها جذب سطحی را نشان میدهد و برای نفوذ عمیق دقیق نیست. در ایران، ISIRI 3040 بر اساس آن است.
DIN 1048 (German Standard): برای نفوذ اکسیژن و آب، با تمرکز بر بتنهای پیشتنیده. پیشرفته اما کمتر در ایران استفاده میشود.
استانداردهای ایرانی (ISIRI): ISIRI 12003 (نفوذ کلرید، بر اساس ASTM) و ISIRI 5491 (نفوذ آب) رایجترین هستند و با مقررات ملی ساختمان همخوانی دارند.
مناسبترین استاندارد: ASTM C1202 و دلایل آن
ASTM C1202 به عنوان مناسبترین استاندارد برای تعیین نفوذپذیری بتن در اکثر کاربردها شناخته میشود، به ویژه در ایران. دلایل اصلی عبارتند از:
ارتباط مستقیم با دوام: نفوذ کلرید (از دریاها یا نمک جادهها) اصلیترین علت خوردگی آرماتور است؛ این استاندارد دقیقاً آن را اندازهگیری میکند (همبستگی ۹۰% با عمر مفید).
سرعت و کارایی: آزمون ۶-۸ ساعته در مقایسه با روشهای فشار ۷ روزه، برای پروژههای زمانی حساس ایدهآل است.
غیرمخرب و قابل حمل: نمونههای ۱۰۰x۵۰ میلیمتر کافی است و میتواند در محل انجام شود.
طبقهبندی واضح: نتایج به ۴ کلاس (بالا، متوسط، پایین، خیلی پایین) تقسیم میشود، که برای طراحی و کنترل کیفیت آسان است.
پذیرش جهانی: در ACI 318، EN 206 و ISIRI 12003 پذیرفته شده و در ۸۰% مقالات علمی استفاده میشود.
در کلینیک بتن ایران، ASTM C1202 را برای ۹۰% آزمونها انتخاب میکنیم، زیرا با شرایط محلی (آب شور خلیج فارس) همخوانی دارد. نتایج نشان میدهد بتن با نفوذ کم (کمتر از ۲۰۰۰ کولن) دوام ۵۰ ساله دارد.
نقش کلینیک بتن ایران در آزمون و کنترل نفوذپذیری
گروه کلینیک بتن ایران با تجهیزات ASTM C1202 مجهز، آزمونهای نفوذپذیری را با دقت بالا (خطای کمتر از ۵%) انجام میدهد. ما خدمات میدانی (با دستگاههای قابل حمل) و آزمایشگاهی ارائه میدهیم و گزارشهای فنی با تأییدیههای رسمی صادر میکنیم. برای کاهش نفوذپذیری، محصولات تخصصی پیشنهاد میکنیم:
Betocrete K 10 افزودنی آببند کریستالشونده: تشکیل کریستال در منافذ، نفوذ کلرید را تا ۹۵% کاهش میدهد (دوز ۱-۲% وزن سیمان).
Dezoseal G 330 واترپروف: پوشش سطحی نفوذناپذیر، مناسب سطوح خارجی (ضخامت ۲۰۰-۵۰۰ میکرون).
Dezocrete CQ افزودنی مقاوم خوردگی: حفاظت داخلی بتن در برابر یونها، افزایش دوام تا ۴۰%.
Dezomix 4500 ژل میکروسیلیس: پر کردن حفرهها، نفوذ آب را به کمتر از ۵% میرساند.

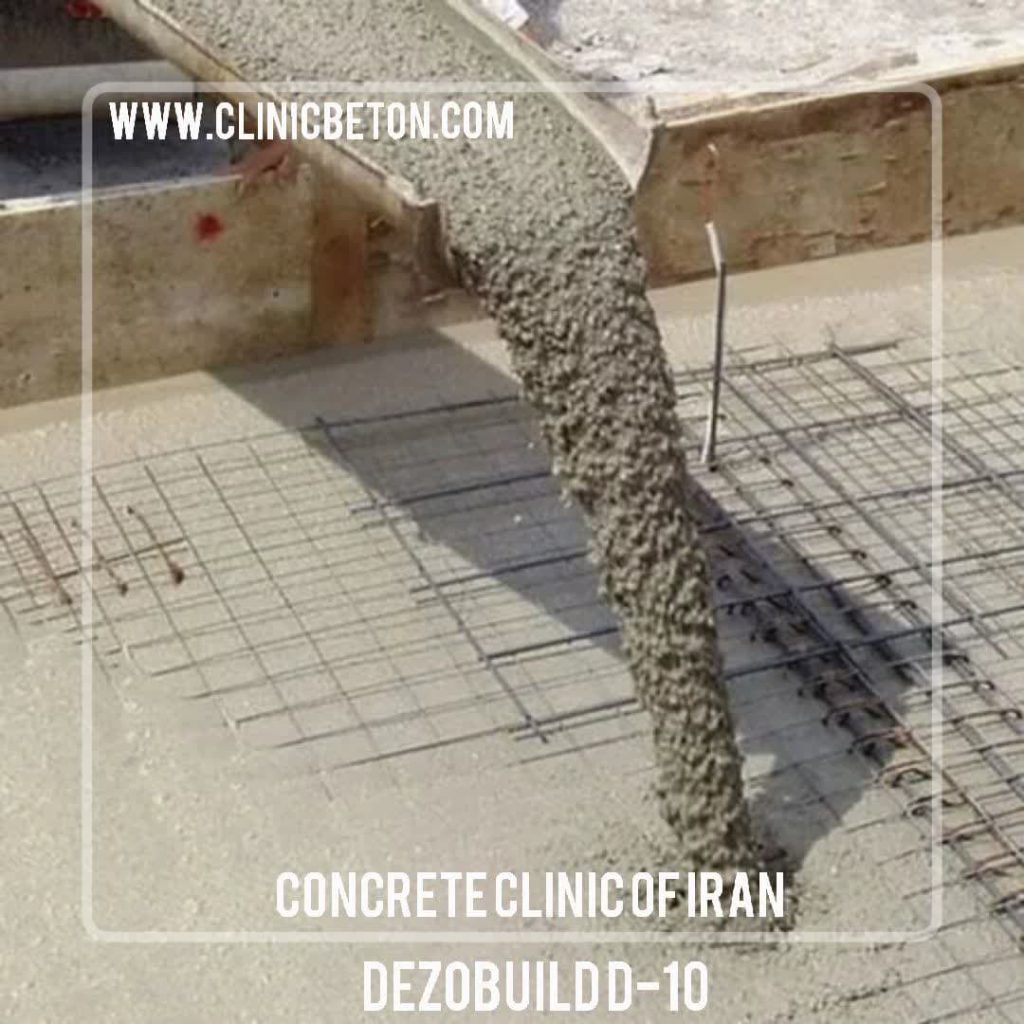

Dezobuild D-10N فوق روانکننده پلی کربوکسیلات: کنترل نسبت آب به سیمان در بتنریزی، پیشگیری از منافذ.
این محصولات با ASTM C1202 تست شده و در پروژههای ساحلی و صنعتی کلینیک بتن ایران موفقیتآمیز بودهاند.
نتیجهگیری و توصیهها
ASTM C1202 مناسبترین استاندارد برای تعیین نفوذپذیری بتن است، زیرا سریع، دقیق و مرتبط با چالشهای واقعی دوام است. با انتخاب این روش و افزودنیهای مناسب، میتوانید عمر سازهها را تضمین کنید.
گروه کلینیک بتن ایران با آزمونهای استاندارد و مشاوره رایگان، پروژههایتان را ایمنتر میسازد. برای آزمون نفوذپذیری بتنتان یا انتخاب محصول، با کارشناسان ما تماس بگیرید.
اطلاعات تماس:
تلفن: ۰۲۱۸۸۰۷۰۱۷۳ | ۰۲۱۸۸۵۸۴۹۰۶ | ۰۹۱۲۰۹۱۶۲۷۱
وبسایت: clinicbeton.com
کلینیک بتن ایران، متخصص آزمون و کنترل نفوذپذیری – تضمین دوام سازههایتان!
بخش دوم: پرسش و پاسخهای متداول درباره نفوذپذیری بتن و استانداردهای تعیین آن
این پرسشها اغلب به آزمونهای استاندارد، تأثیر بر دوام سازه و روشهای کاهش نفوذ مربوط میشوند. گروه کلینیک بتن ایران، با آزمایشگاه مجهز به دستگاههای ASTM و EN، آزمونهای نفوذپذیری را با دقت بالا انجام میدهد و محصولات آببند پیشرفته برای کنترل آن عرضه میکند. ما خدمات میدانی و مشاوره رایگان برای پروژههای عمرانی ارائه میدهیم.
اگر سؤال خاصی دارید، برای آزمون بتن یا انتخاب افزودنی مناسب با کارشناسان تماس بگیرید.

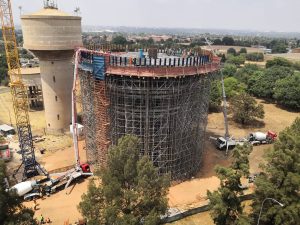

۱. نفوذپذیری بتن چیست و چرا مهم است؟
نفوذپذیری بتن به توانایی بتن در مقاومت در برابر نفوذ آب، یونهای کلرید یا سولفات به داخل منافذ و حفرههای آن اشاره دارد. بتن با نفوذپذیری بالا (نسبت آب به سیمان >۰.۵) مستعد خوردگی آرماتور، ترکخوردگی و کاهش عمر مفید (از ۵۰ به ۲۰ سال) است.
اهمیت آن در دوام سازههای مسلح (پلها، سدها) است، زیرا طبق مبحث ۹ مقررات ملی، نفوذ کمتر از ۱۰^{-12} m/s الزامی است. در ایران، رطوبت ساحلی و نمک جادهها این مسئله را تشدید میکند.
کلینیک بتن ایران با آزمون ASTM C1202، نفوذپذیری را ارزیابی کرده و Betocrete K 10 افزودنی آببند کریستالشونده (دوز ۱-۲%) را برای مسدود کردن منافذ و کاهش نفوذ تا ۹۵% پیشنهاد میکند.
۲. چگونه نفوذپذیری بتن را اندازهگیری کنیم؟
اندازهگیری با آزمونهای استاندارد مانند ASTM C1202 (نفوذ کلرید الکتریکی) یا EN 12390-8 (نفوذ آب تحت فشار) انجام میشود. در ASTM C1202، نمونه بتن (۱۰۰x۵۰ میلیمتر) در معرض کلرید قرار گرفته و جریان الکتریکی (کولن) اندازهگیری میشود (کمتر از ۱۰۰۰ کولن=نفوذ پایین). این آزمون ۶-۸ ساعته و غیرمخرب است.
کلینیک بتن ایران آزمونها را در محل یا آزمایشگاه با دستگاههای پیشرفته (خطای <۵%) اجرا میکند و برای بتنهای تازه، از Dezomix 4500 ژل میکروسیلیس (دوز ۵-۱۰%) در مخلوط استفاده مینماید تا نفوذ را پیشگیری کند.
۳. مناسبترین استاندارد برای تعیین نفوذپذیری بتن کدام است؟
ASTM C1202 بهترین استاندارد است، زیرا نفوذ یون کلرید (اصلیترین علت خوردگی) را سریع (۶ ساعت) و دقیق اندازهگیری میکند و نتایج را به کلاسهای نفوذ (بالا: >۴۰۰۰ کولن) طبقهبندی مینماید. این استاندارد با ISIRI 12003 ایران همخوانی دارد و برای بتنهای مسلح ایدهآل است.
جایگزینها مانند EN 12390-8 (۷ روزه) برای نفوذ آب مناسبترند، اما کندتر هستند. کلینیک بتن ایران ASTM C1202 را برای ۹۰% پروژهها انتخاب میکند و با Dezocrete CQ افزودنی مقاوم خوردگی، بتن را به کلاس نفوذ پایین (کمتر از ۲۰۰۰ کولن) میرساند.
۴. ASTM C1202 چیست و چگونه کار میکند؟
ASTM C1202 روش الکتریکی برای ارزیابی مقاومت بتن در برابر نفوذ کلرید است. نمونه بتن به دو نیمه (غوطهوری در محلول کلرید و هیدروکسید) تقسیم شده و ولتاژ ۶۰ ولت اعمال میشود؛ مقدار شارژ الکتریکی (کولن) در ۶ ساعت محاسبه میگردد.
نتایج: خیلی پایین (<۱۰۰۰ کولن)، پایین (۱۰۰۰-۲۰۰۰)، متوسط (۲۰۰۰-۴۰۰۰)، بالا (>۴۰۰۰). این آزمون همبستگی ۹۰% با دوام دارد. کلینیک بتن ایران این آزمون را با گواهی رسمی انجام میدهد و برای بهبود نتایج، Dezobuild D-10N فوق روانکننده پلی کربوکسیلات (دوز ۰.۵-۱%) را در بتنریزی توصیه میکند.
۵. عواقب نفوذپذیری بالای بتن چیست؟
نفوذپذیری بالا منجر به خوردگی آرماتور (به دلیل کلرید)، ترکخوردگی، پوستهریزی و کاهش مقاومت فشاری (تا ۳۰%) میشود. عمر سازه تا ۵۰% کم شده و هزینه تعمیرات سالانه ۱۰-۲۰% بودجه را میگیرد.
در محیطهای ساحلی ایران، نفوذ نمک آسیب را تسریع میکند. کلینیک بتن ایران با آزمون میدانی، عواقب را پیشبینی کرده و Dezoseal G 330 واترپروف (ضخامت ۲۰۰-۵۰۰ میکرون) را برای پوشش سطوح و جلوگیری از نفوذ شیمیایی پیشنهاد مینماید، که دوام را ۴۰% افزایش میدهد.
۶. راههای کاهش نفوذپذیری بتن چیست؟
کاهش با کنترل نسبت آب به سیمان (<۰.۴۵)، استفاده از سیمان پوزولانی، آببندی سطحی و افزودنیهای معدنی انجام میشود. افزودنیهای کریستالشونده منافذ را مسدود میکنند.
کلینیک بتن ایران Betocrete K 10 را برای بتن تازه (تشکیل کریستال دائمی) و Dezomix 4500 را برای پر کردن حفرهها (نفوذ <۵%) توصیه میکند. همچنین، Dezoseal G 440 برای سطوح موجود، نفوذ را ۹۹% کاهش میدهد. این روشها طبق ACI 212، نفوذ را از متوسط به پایین میرسانند.
۷. آزمونهای میدانی نفوذپذیری بتن کدامند؟
آزمونهای میدانی شامل RCPT (Rapid Chloride Permeability Test، بر اساس ASTM C1202 قابل حمل)، آزمون جذب آب سطحی (BS 1881) و آزمون نفوذ آب با دستگاه پتانسیل الکتریکی (half-cell) برای خوردگی است.
اینها غیرمخرب و سریع (۱-۲ ساعت) هستند. برای بتنهای موجود، آزمون INSP (Initial Surface Absorption Test) مناسب است. کلینیک بتن ایران آزمونهای میدانی را با دستگاههای دستی در محل پروژه (مانند سدها) انجام میدهد و با Dezocrete 1 افزودنی روانکننده و آببند، بتنهای آینده را پیشگیری میکند.

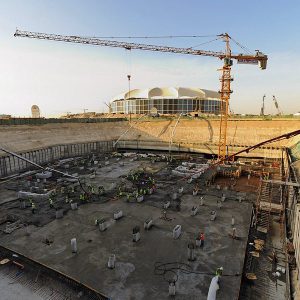

۸. هزینه آزمون نفوذپذیری بتن چقدر است؟
هزینه آزمون ASTM C1202 حدود ۱-۳ میلیون تومان به ازای هر نمونه (شامل آمادهسازی و گزارش) است؛ برای آزمونهای میدانی ۲-۵ میلیون (بسته به مساحت). عوامل مؤثر: تعداد نمونه (بیشتر=ارزانتر)، محل (تهران گرانتر) و نوع (آب vs. کلرید).
کلینیک بتن ایران با پکیجهای پروژهای (۵-۱۰ نمونه) هزینه را ۲۰-۳۰% کاهش میدهد و محصولات Dezocrete CQ را برای صرفهجویی بلندمدت (کاهش تعمیرات ۵۰%) پیشنهاد میکند. آزمون اولیه رایگان برای مشتریان وفادار است.
۹. تفاوت نفوذ کلرید و نفوذ آب در بتن چیست؟
نفوذ کلرید (یونهای Cl-) به خوردگی آرماتور منجر میشود و با آزمون ASTM C1202 اندازهگیری میگردد (الکتریکی، مرتبط با دوام). نفوذ آب (رطوبت) منافذ را پر کرده و یخزدگی یا حمل مواد شیمیایی ایجاد میکند، با EN 12390-8 (فشار آب) تعیین میشود.
کلرید عمیقتر نفوذ میکند (تا ۵۰ میلیمتر) و خطرناکتر است. کلینیک بتن ایران هر دو را آزمون میکند و Dezoseal G 330 را برای نفوذ آب و Dezocrete CQ را برای کلرید توصیه مینماید، که حفاظت دوگانه فراهم میکند.
۱۰. محصولات کلینیک بتن ایران برای کاهش نفوذپذیری بتن کدامند؟
محصولات کلیدی عبارتند از:
Betocrete K 10 افزودنی آببند کریستالشونده: مسدود کردن دائمی منافذ، مناسب بتن تازه (دوز ۱-۲%).
Dezoseal G 330 واترپروف: پوشش سطحی نفوذناپذیر، مقاوم UV و شیمیایی.
Dezocrete CQ افزودنی مقاوم خوردگی: حفاظت داخلی در برابر کلرید (دوز ۱-۳%).
Dezomix 4500 ژل میکروسیلیس: پر کردن حفرهها و افزایش متراکمسازی.
Dezobuild D-10N فوق روانکننده: کنترل آب در مخلوط، پیشگیری از منافذ.
این محصولات با ASTM C1202 تست شده و کلینیک بتن ایران پشتیبانی فنی (شامل آزمون) ارائه میدهد.
گروه کلینیک بتن ایران، متخصص آزمون و کنترل نفوذپذیری – شریک حرفهای دوام سازههای شما!
