# ترمیم اتصال تیر به ستون بتنی | روشها، مراحل و استانداردها
مقدمه ترمیم اتصال تیر به ستون بتنی | روشها، مراحل و استانداردها – گلینیک بتن ایران
اتصال تیر به ستون یکی از **حساسترین و بحرانیترین المانهای سازه بتنی** است. این بخش نقش اساسی در انتقال نیروهای ثقلی و جانبی (مانند زلزله) دارد و کوچکترین ضعف در این ناحیه میتواند عملکرد سازه را بهشدت تحت تأثیر قرار دهد. به همین دلیل، ترمیم و بهسازی اتصال تیر به ستون بتنی باید با روشهای علمی، مصالح مناسب و نیروی متخصص انجام شود.
کلینیک فنی و تخصصی بتن ایران با سالها تجربه در حوزه **مقاومسازی، ترمیم بتن و تستهای غیرمخرب**، خدمات کامل و استانداردی در زمینه ترمیم اتصالات سازهای ارائه میدهد.
# چرا اتصال تیر به ستون آسیب میبیند؟
دلایل رایج آسیبدیدگی این ناحیه عبارتاند از:
– **کیفیت پایین بتنریزی اولیه**
– تراکم نامناسب بتن یا کرموشدگی
– ضعف در طراحی یا اجرای آرماتور
– زنگزدگی میلگردها
– بارگذاری بیش از حد
– ترکهای ناشی از نشست، انقباض یا خمش
– آسیب ناشی از زلزله
این آسیبها اگر بهموقع ترمیم نشوند، باعث **کاهش ظرفیت برشی و خمشی گره اتصال** میشوند.
# روشهای تخصصی ترمیم اتصال تیر به ستون بتنی
ترمیم بسته به نوع آسیب و نیاز سازه به چند گروه تقسیم میشود:
1. ترمیم سطحی با ملاتهای پلیمری و تعمیراتی
اگر آسیب محدود به سطح باشد (کرموشدگی، پوسته شدن، جداشدگی سطحی)، از ملاتهای زیر استفاده میشود:
– **ملات ترمیمی پلیمری**
– ملات مقاوم در برابر جمعشدگی
– گروتهای پایه سیمانی
– میکروسیلیس یا الیاف تقویتی
مراحل ترمیم سطحی
1. برداشت بتن سست و آسیبدیده
2. زنگزدایی و آمادهسازی میلگرد
3. استفاده از پرایمر یا چسب اپوکسی
4. اجرای ملات تعمیراتی
5. عملآوری اصولی
2. ترمیم عمقی و بازسازی بتن در گره اتصال
در آسیبهای جدی که بتن عمقی تخریب شده یا آرماتور در معرض دید قرار گرفته است، روشهای زیر استفاده میشود:
– بتنریزی مجدد با **گروتهای مقاومساز**
– تزریق اپوکسی یا رزین برای ترمیم ترکهای عمیق
– جایگزینی یا تقویت میلگردها
– استفاده از **متهکاری و کاشت آرماتور** جهت افزایش ظرفیت اتصال
مراحل ترمیم
1. برداشت بتن آسیبدیده تا رسیدن به بخش سالم
2. زنگزدایی و سندبلاست آرماتور
3. نصب میلگردهای مکمل (در صورت نیاز)
4. قالببندی مناسب گره اتصال
5. تزریق یا ریختن گروت/ملات با مقاومت بالا
3. مقاومسازی اتصال تیر به ستون با FRP
پروفیلهای **الیاف پلیمری FRP** بهترین گزینه برای افزایش مقاومت خمشی و برشی گره اتصال هستند.
مزایای FRP:
– وزن کم و نصب آسان
– افزایش مقاومت خمشی و برشی
– رفتار مناسب در زلزله
– چسبندگی بالا به بتن
– عمر طولانی
کاربرد در:
– تقویت برشی ناحیه اتصال
– کنترل ترکهای خمشی
– افزایش مقاومت جانبی ساختمان
4. ژاکت بتنی یا فولادی (Concrete/Steel Jacketing)
در پروژههایی که اتصال به شدت آسیب دیده یا سازه نیازمند افزایش ظرفیت باربری است، از روش ژاکت استفاده میشود.

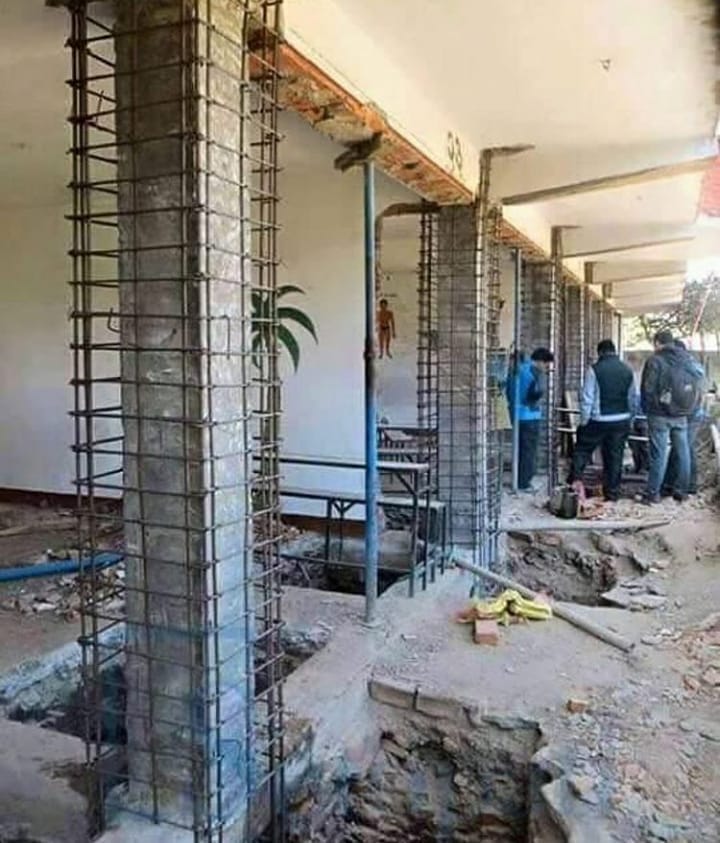

ژاکت بتنی
– اضافه کردن خاموت و آرماتور طولی
– اجرای قالب و بتنریزی مجدد
– افزایش قابل توجه مقاومت سازهای
ژاکت فولادی
– نصب صفحات فولادی در اطراف اتصال
– تزریق گروت برای تکمیل اتصال
– کارایی بالا در افزایش مقاومت در برابر نیروهای جانبی
5. تزریق رزین اپوکسی در ترکهای اتصال
اگر ترکها ساختاری باشند (Structural Cracks)، تزریق اپوکسی بهترین روش ترمیم است.
مراحل:
– نصب پکر
– آببندی ترک
– تزریق تحت فشار
– تست و کنترل نتیجه
# تشخیص نوع آسیب در اتصال تیر به ستون
قبل از هر ترمیم، باید **ارزیابی دقیق آزمایشگاهی** انجام شود. کلینیک بتن ایران از تستهای زیر استفاده میکند:
– اسکن بتن (GPR)
– چکش اشمیت
– التراسونیک UPV
– کرگیری بتن
– آزمایش خوردگی آرماتور
– اندازهگیری عمق کربناته شدن
این بررسیها مشخص میکند کدام روش ترمیم، موثرتر و اقتصادیتر است.
# بهترین مصالح ترمیمی اتصال تیر به ستون
کلینیک بتن ایران از مصالح تخصصی زیر استفاده میکند:
– **رزین اپوکسی تزریقی**
– چسب اپوکسی دو جزئی
– گروتهای پرمقاومت صنعتی
– ملاتهای پلیمری ترمیمی
– الیاف و رزین FRP
– چسب کاشت میلگرد
– فوم تزریقی برای ترکهای غیرسازهای
# مزایای ترمیم تخصصی اتصال تیر به ستون
– افزایش مقاومت خمشی و برشی اتصال
– افزایش ضریب ایمنی در برابر زلزله
– جلوگیری از گسترش ترک
– جلوگیری از خوردگی آرماتور
– افزایش عمر مفید سازه
– کاهش هزینههای آینده تعمیرات
# جمعبندی
ترمیم اتصال تیر به ستون بتنی یک کار کاملاً تخصصی است و باید با روشهای استاندارد، مصالح مناسب و تیم حرفهای انجام شود. کلینیک فنی و تخصصی بتن ایران با بهرهگیری از تجهیزات روز و کارشناسان مجرب، **بهترین روشهای ترمیم و مقاومسازی اتصالات سازهای** را ارائه میدهد.
در صورت نیاز به:
– بازدید میدانی
– بررسی چشمی سازه
– ارائه طرح تقویت و ترمیم
– قیمت اجرای ترمیم اتصال تیر به ستون
# پرسش و پاسخ متداول درباره ترمیم اتصال تیر به ستون بتنی
1. چرا اتصال تیر به ستون در سازههای بتنی اهمیت زیادی دارد؟
زیرا این ناحیه نقطهی **انتقال نیروهای ثقلی و جانبی** است و کوچکترین ضعف در آن میتواند ایمنی کل سازه را تحت تأثیر قرار دهد، بهخصوص در زمان زلزله.
2. رایجترین دلایل آسیبدیدگی اتصال تیر به ستون چیست؟
مهمترین دلایل شامل **کرموشدگی بتن، تراکم نامناسب، خوردگی میلگرد، طراحی ضعیف، ترکهای ناشی از زلزله، نشست سازه و بارگذاری اضافه** است.
3. برای تشخیص میزان آسیب در اتصال، چه آزمایشهایی انجام میشود؟
اسکن بتن (GPR)، التراسونیک UPV، چکش اشمیت، کرگیری، آزمایش خوردگی میلگرد و تست کربناته شدن مهمترین روشهای ارزیابی هستند.
4. ترکهای موجود در اتصال تیر به ستون خطرناک هستند؟
اگر ترکها **سازهای و عمیق** باشند، بله. چنین ترکهایی ممکن است نشاندهنده کاهش مقاومت برشی یا خمشی اتصال باشند و نیاز فوری به بررسی دارند.
5. بهترین روش ترمیم ترکهای عمیق در اتصال چیست؟
**تزریق رزین اپوکسی تحت فشار** همراه با آببندی سطح ترک یکی از تکنیکیترین و مطمئنترین روشها است.
6. برای کرموشدگی یا تخریب سطحی اتصال چه روش ترمیمی مناسب است؟
ترمیم با **ملاتهای پلیمری، گروتهای ترمیمی و چسب اپوکسی** مناسبترین گزینه برای آسیبهای سطحی و کمعمق است.
7. استفاده از FRP برای تقویت اتصال تیر به ستون چه مزایایی دارد؟
FRP باعث **افزایش مقاومت برشی، خمشی، بهبود عملکرد در زلزله، کاهش وزن سازه و مقاومت بالا در برابر خوردگی** میشود.
8. ژاکت بتنی بهتر است یا ژاکت فولادی؟
به نیاز پروژه بستگی دارد:
– ژاکت **بتنی** مقاوم، ارزان و مناسب افزایش ظرفیت سازه است.
– ژاکت **فولادی** سرعت اجرا و مقاومت بیشتری در برابر نیروهای جانبی دارد.
9. آیا ترمیم سطحی برای اتصالات آسیبدیده کافی است؟
اگر آسیب **در عمق بتن یا روی میلگردها اثر گذاشته باشد**، ترمیم سطحی کافی نیست و باید از روشهای عمقی مانند گروتریزی، کاشت میلگرد یا FRP استفاده کرد.
10. بعد از زلزله چگونه باید اتصال تیر به ستون را بررسی کرد؟
بازدید چشمی، تست UPV، اسکن بتن و بررسی ترکها اولین قدم است. در آسیبهای جدی، مهندس سازه باید ارزیابی دقیقتری انجام دهد.
11. هزینه ترمیم اتصال تیر به ستون چقدر است؟
هزینه به **میزان آسیب، روش ترمیم، نوع مصالح و ابعاد اتصال** بستگی دارد. پس از بازدید کارشناسان کلینیک بتن ایران، برآورد دقیق ارائه میشود.
12. برای افزایش عمر مفید اتصال، چه اقداماتی لازم است؟
استفاده از **ملاتهای پلیمری، پوششهای ضدخوردگی میلگرد، اجرای صحیح عملآوری، و پایش دورهای سازه** باعث افزایش عمر اتصال میشود.
13. آیا میتوان بدون تخریب، اتصال تیر به ستون را تعمیر کرد؟
بله. روشهایی مثل **تزریق اپوکسی، FRP، اسکن بتن، و ترمیم پلیمری** بدون تخریب عمده انجام میشوند.
14. آیا ترمیم این ناحیه نیاز به مهندس ناظر دارد؟
بله. چون اتصال تیر–ستون جزو **حساسترین نقاط سازه** است، ترمیم باید زیر نظر متخصص سازه انجام شود.
15. چه مصالحی برای ترمیم اتصال توصیه میشود؟
رزین اپوکسی، گروتهای پرمقاومت، ملاتهای پلیمری، چسب کاشت میلگرد، الیاف CFRP و ورقهای FRP از بهترین مصالح ترمیمی هستند.
