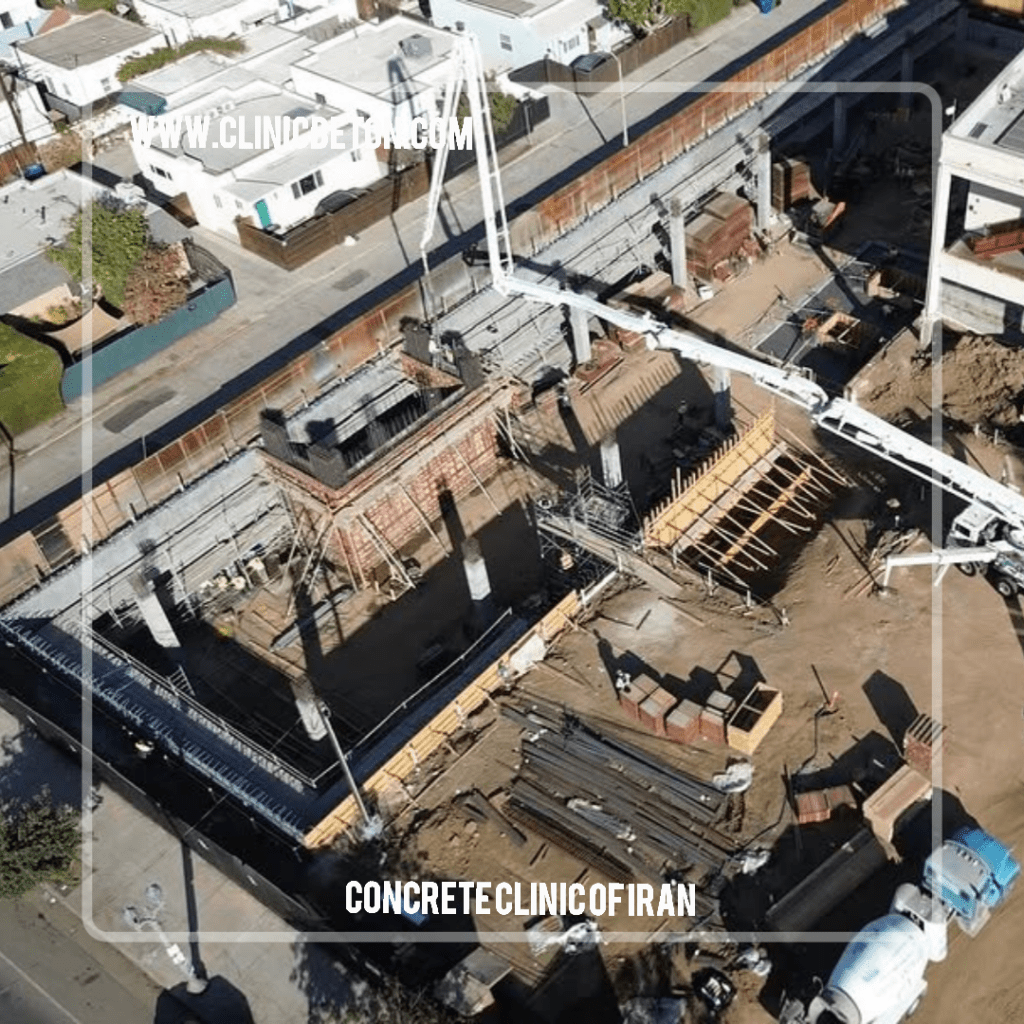

تلرانس قالببندی و بتنریزی سازههای بتنی — استانداردها و راهنمای اجرایی
مقدمه
این راهنما مشخصکننده حدود مجاز ابعادی و دقت اجرای قالببندی و عملیات بتنریزی برای سازههای بتنی است. هدف: هماهنگی بین نقشهها، مشخصات فنی و کنترل کیفیت میدانی جهت کاهش تعمیرات، افزایش دوام و تسریع تحویل پروژه بر اساس مراجع بینالمللی (ACI, Eurocode, BS) و استانداردهای ملی ایران.
مراجع و استانداردهای کلیدی
- بینالمللی: ACI 117 (Specifying and Tolerancing Concrete Construction)، ACI 301/318 (اجرای بتن)، Eurocode EN 13670، BS 8110
- ملی/ایرانی: مبانی مقررات ملی ساختمان، استانداردهای ملی مرتبط با قالببندی و بتنریزی
- آزمایش و کنترل: ASTM و استانداردهای ملی برای آزمونهای مقاومت، تراکم و سطح
سطوح تلرانس پیشنهادی (راهنما — قابل قراردادی شدن)
(مقادیر نمونه؛ پروژهای تنظیم شود)
- جابجایی محوری ستونها: ±10 تا ±15 mm
- موقعیت تیر نسبت به تراز: ±10 mm
- تراز سطح افقی (کفها، دالها): ±5 تا ±10 mm در 3 m طول
- ضخامت پوشش بتن (cover): ±5 mm
- صاف بودن سطح نما (محوطه قابل رویت): حداکثر ±3 mm در 2 m با فیلر استاندارد
نکته: این ارقام بر اساس ACI 117 و الزامات پروژه قابل سختتر یا نرمتر شدن هستند.
روشهای اندازهگیری و ابزارها
- ابزارها: تراز لیزری، نیو، شابلونفلزی، شعاع سنج، دستگاه اسکن سطح (لِولاسکن)، دوربینهای ثبت موقعیت (total station) برای نقاط سهبعدی.
- روش نمونهبرداری: تعیین نقاط کنترل در نقشه (گراید)؛ اندازهگیری پیش از بتنریزی (قالب) و پس از گیرش اولیه؛ ثبت دیجیتال و بارگذاری در PIMS/BIM.
- معیار پذیرش: مقایسه نتایج با جدول تلرانس قراردادی و تعیین عدممطابقتها با دستهبندی A/B/C برای اقدامات اصلاحی.
نکات اجرایی برای کاهش انحرافات
- طراحی و نصب قالب با قید مقاومت جانبی کافی، تکیهگاه و مهاربندی برای جلوگیری از تغییر شکل تحت بار بتن تازه.
- کنترل تراکم و ریختن لایهای (layered placement) و استفاده از ویبره مناسب با ثبت زمان و شدت ویبره.
- استفاده از فاصلهگذاران و صلبکنندههای موقت برای حفظ جایگاه میلگرد و ضخامت پوشش.
- مدیریت دما و رطوبت بتن تازه (دیتالاگر دمایی برای پروژههای حساس) برای جلوگیری از تغییر حجم و ترک خوردگی.
- Trial‑pour برای عناصر نما/معمارانه و تعریف Acceptance Criteria قبل از بتنریزی نهایی.
کنترل کیفیت میدانی و تعامل با آزمایشگاه
- ثبت Batch Report و ارسال الکترونیک (شماره بچ، دما، اسلامپ، افزودنیها) به کارفرما و آزمایشگاه مستقل.
- نمونهبرداری و آزمون مقاومت (1/7/28 روزه) بر اساس فرکانس قراردادی.
- ارزیابی سطح: آزمونهای صاف بودن (FF/FL) در فضاهای داخلی و آزمون نفوذپذیری/نفوذ شیمیایی در پروژههای خاص.
- رویه عدممطابقت: دستهبندی مغایرت، تصمیم اصلاحی توسط ناظر/کمیته فنی و محاسبه کسر بها یا ترمیم.
پیوستها و چکلیستهای اجرایی (قابل الحاق به اسناد)
- چکلیست قبل از بتنریزی: وضعیت قالب، مهاربندی، موقعیت میلگرد، فاصلهگذاران، نقاط کنترل.
- فرم Batch Report الکترونیک نمونه (CSV/PDF) و فرمت گزارش دیتالاگر دما.
- الگوی گزارش اندازهگیری تلرانس با نقاط مرجع، نتایج و نتیجهگیری پذیرش/رد.
- دستورالعمل ترمیم سطح و محاسبه کسر بها برای انواع عدممطابقت.
پرسشهای متداول جدید و غیرتکراری
- چطور تلرانس پوشش بتن را در پروژههای سقف بتنی حساس تضمین کنیم؟
اجرای فاصلهگذار استاندارد، بازرسی قبل از بتنریزی و نمونهبرداری تصادفی پوشش پس از بتنریزی؛ قرار دادن مبلغ تضمینی مشروط به نتایج پوشش در قرارداد. - چه معیاری برای صاف بودن سطح داخلی در فضاهای قابل دید مناسب است؟
استفاده از معیار FF/FL یا حداکثر انحراف ±3 mm در 2 m بسته به سطح مورد انتظار و اجرای Trial‑pour برای تایید رنگ و بافت. - آیا کنترل دمای بتن در بتنریزی سرد یا گرم الزامی است؟
بله؛ در پروژههای حساس دیتالاگر دمایی برای 72 ساعت اول و محدودیتهای دمایی مخلوط و محیط باید قراردادی شود. - چگونه با اعوجاج قالبهای بلند مواجه شویم؟
طراحی مهاربندی جانبی مناسب، تقسیمپراکنی عملیات بتنریزی، و نظارت بر فشار هیدروستاتیک بتن تازه؛ در موارد بحرانی کاهش سرعت بتنریزی پیشنهاد میشود. - چه اقداماتی وقتی تلرانس از حد مجاز فراتر رود پیشنهاد میشود؟
ارزیابی فنی برای تعیین اثر ساختاری یا عملکردی، ترمیم موضعی یا کلانی، محاسبه کسر بها و ثبت در صورتجلسه؛ در موارد بحرانی اجرای آزمایشهای تکمیلی توسط آزمایشگاه مستقل.
نحوه درج تلرانس در اسناد مناقصه و قرارداد (قابل استفاده در فراخوان)
- پیشنهادی: جدول تلرانسهای مورد انتظار بههمراه روش کنترل و توالی آزمون (قبل از بتنریزی، حین اجرا، پس از گیرش).
- قید مسئولیتها: پیمانکار مسئول اجرای قالب و نگهداری نقاط مرجع؛ ناظر مسئول آزمایش و تأیید نهایی با استفاده از ابزارهای تعیینشده.
- شرط پرداخت/اظهارنامه: پرداخت نهایی منوط به ارائه گزارش اندازهگیری دیجیتال و خروجی BIM‑as‑built است.
ابزارها و روشهای نوین برای ثبت و گزارش تلرانس
- ابزار پیشنهادی: تراز لیزری متصل به اپ موبایل، total station خودکار، اسکنر سهبعدی دستی برای نما، دیتالاگر موقعیت برای نقاط کلیدی.
- رویه ثبت: ثبت زمان‑بندی اندازهگیری، اپراتور، ابزار و خروجی در قالب CSV/JSON برای ادغام با BIM/PIMS.
- مزیت: امکان پیگیری تغییرات زمانمحور (as‑built progression) و استفاده بهعنوان مدرک قراردادی در ادعاها.
معیارهای پذیرش ویژه نما و المانهای معماری (جدید)
- تعریف Acceptance Zones برای سطوح قابل دید: محدودههای مرئی (A)، نیمه‑مرئی (B) و غیرقابل دید (C) با معیارهای سختگیرانه متفاوت.
- معیار رنگ/بافت و همخوانی سطح: نمونه Trial‑pour برای تایید بافت نهایی و معیار پذیرش اختلاف بین نمونه و اجرای نهایی (مثلاً Δ texture/color threshold قابل اندازهگیری با نرمافزار تحلیل تصویر).
- پروسه اصلاحات نما: اولویت ترمیم سطح تا حد امکان و در صورت عدم امکان، روش محاسبه کسر بها قراردادی براساس درصد سطح آسیبدیده.
مدیریت تغییرات ابعادی ناشی از عوامل محیطی و مصالح
- شاخص تصحیح دمایی/شرایط رطوبتی: ارائه فاکتورهای تصحیح برای تلرانسها در روزهای با دمای بسیار بالا/پایین یا رطوبت غیرعادی؛ درج محدوده مرجع در پیوست اجرایی.
- تعامل با تامینکننده مصالح: الزام تأیید مشخصات تغییر-پذیری (shrinkage, creep) در دیتاشیت مصالح و تاثیر آن در تلرانس نهایی؛ درج بند گردش اطلاعات بین پیمانکار و تامینکننده.
چکلیست اجرایی دیجیتال (قابل پیوست)
- پیش از بتنریزی: تایید نقاط کنترل، مهاربندی قالب، موقعیت میلگرد، فاصلهگذاران، تنظیم ابزار اندازهگیری.
- حین بتنریزی: ثبت سرعت ریختن، شیب ویبره و زمانهای کلیدی مرتبط با هر نقطه کنترل.
- پس از گیرش اولیه: اسکن سهبعدی یا اندازهگیری نقطهای و تولید گزارش دیجیتال با نتیجهگیری پذیرش/عدمپذیرش.
رویههای فنی برای ترمیم و محاسبه کسر بها (روششناسی جدید)
- سلسلهمراتب تصمیمگیری: ارزیابی مهندسی (تاثیر عملکردی) → ترمیم موضعی تکنیکی → اگر غیرقابل ترمیم، محاسبه کسر بها بر مبنای سطح/حجم معیوب و تأثیر زیباشناختی.
- فرمول نمونه کسر بها: کسر بها = min(پیشنهاد کارفرما، حداکثر درصد قرارداد متناسب با سطح معیوب × ضریب نمایشی) — بند دقیق قراردادی تعیینکننده سقف و روش محاسبه باشد.
پرسشهای متداول
- چگونه میتوان در مناقصه تضمین کرد پیمانکار ابزار دیجیتال مناسب به کار ببرد؟
پاسخ قراردادی: الزام به ارائه گواهینامه ابزار، نمونه گزارش دیجیتال از پروژههای قبلی و بند تأیید اپراتور با امضای الکترونیک. - اگر اسکن سهبعدی و اندازهگیری نقطهای نتایج متفاوت دادند، کدام مرجع قابل استناد است؟
پاسخ قراردادی: تعریف سلسلهمراتب ابزارها در پیوست (مثلاً اسکن سهبعدی برای نما، total station برای نقاط اتصال سازهای) و قاعده تصحیح آماری برای اختلافات کمتر از X mm. - چگونه تلرانسهای مربوط به عناصر پیشساخته (precast) با بتن درجا هماهنگ شوند؟
پاسخ قراردادی: تعریف محدوده انطباق در محل نصب (installation tolerance) و الزام تست dry‑fit و ثبت نتایج قبل از بتنریزی نهایی وصلهها. - چه مدارکی هنگام تحویل as‑built برای اثبات رعایت تلرانس لازم است؟
پاسخ قراردادی: نقشههای as‑built با لایههای تلرانس، فایل اسکن سهبعدی (نمودار نقاط)، CSV اندازهگیریها و گزارش تایید آزمایشگاه/ناظر. - چگونه اختلافات ناشی از تلرانس در مرحله بهرهبرداری مدیریت شود؟
پاسخ قراردادی: تعیین دوره گارانتی ملکی برای مسائل ظاهری و فرآیند Expert Determination تکنیکی برای اختلافات عملکردی که میتواند سریعاً الزامی شود.
