بتنریزی دیوار حائل — اجرا، کیفیت و ایمنی مطابق استاندارد
مقدمه
دیوارهای حائل (retaining walls) بهدلیل بارهای جانبی خاک، آب و تغییرات دمایی نیازمند برنامهریزی دقیق در انتخاب طرح اختلاط، قالببندی، آرماتوربندی و عملآوری بتن هستند. این صفحه دستورالعملهای کاربردی، نکات بحرانی اجرایی و قالبهای کنترل کیفیت را مطابق اصول ACI/Eurocode/ISIRI ارائه میدهد تا پایداری، دوام و انطباق با مشخصات قرارداد تضمین شود.
طراحی و انتخاب طرح اختلاط
- الزامات مقاومت و کارپذیری: انتخاب مقاومت مشخصه (f’c) بر اساس طراحی سازه و شرایط خاک؛ کارپذیری کافی برای جایگیری دور آرماتورها و کاهش خلل و فرج.
- کنترل نفوذپذیری و دوام: استفاده از SCMها (خاکستر بادی، سرباره) برای کاهش نفوذ آب و کلرید، طراحی مقاومت در برابر سیکلهای یخزدگی/آبشور در صورت نیاز.
- نسبت آب به سیمان مؤثر و افزودنیها: محدود کردن w/c، استفاده از فوق روانکننده در دالهای نازک و افزودنیهای کندگیر یا ضدشکست در شرایط آبوهوای گرم/سرد.
قالببندی، آرماتوربندی و نکات اجرایی

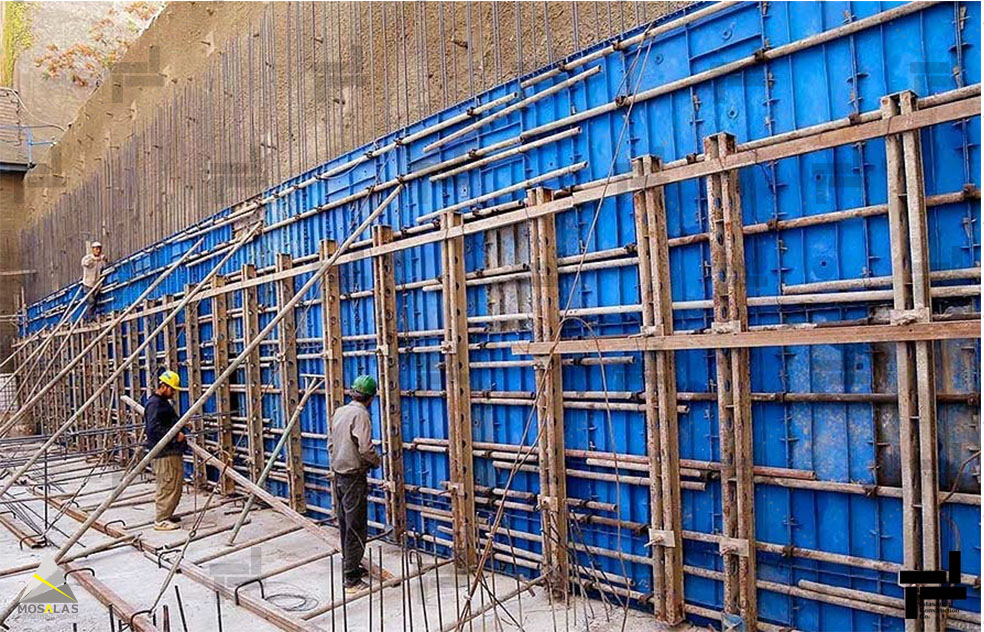

- تثبیت قالب: قالبها باید توان جانبی بار خاک تر و فشار بتن تر را تحمل کنند؛ پیشبینی پشتبندها و کنترل تغییر شکل قالب در طول بتنریزی.
- آرماتوربندی و پوشش: تعیین پوشش حداقل طبق ISIRI/Eurocode بسته به تماس با خاک و شرایط مرطوب; کنترل فاصلهاندازها و انسجام شبکه آرماتور.
- ترتیب و ارتفاع بتنریزی: در دیوارهای بلند، بتنریزی مرحلهای با درزهای کار (construction joints) منظم و جزئیات آببندی در محل درزها.
- پیشبینی زهکشی پشت دیوار: ایجاد فیلتر و لولههای زهکش برای جلوگیری از افزایش فشار هیدرواستاتیک.
عملآوری، نگهداری و کنترل دما
- برنامه عملآوری: حداقل زمان عملآوری مرسوم (بر اساس دما و افزودنی) جهت دستیابی به مقاومت و کاهش ترکهای انقباضی.
- کنترل گرادیان دما: در بتن حجیم دیوار حائل، مدیریت حرارت هیدراتاسیون با استفاده از SCM، سیکلهای قالببندی و در صورت نیاز خنکسازی یا کاهش توده در بچهای بزرگ.
- نظارت لاگ دما و رطوبت: ثبت مستمر دما/رطوبت بتنی در مراحل اولیه برای پیشبینی ترک حرارتی و تصمیمگیری درباره عملیات عملآوری.
کیفیت مواد و آزمونهای ضروری
- کنترل سیمان و SCM: آنالیز شیمیایی/فازهای کلینکر و تعیین درصد SCM در طرح اختلاط.
- آزمونهای کارگاهی: آزمون اسلامپ/سیلان، چگالی، نمونهگیری قالبی برای آزمون مقاومت فشاری 7/28 روز و آزمایشهای نفوذپذیری در نمونههای منتخب.
- بازرسی پوشش، موقعیت آرماتور و میزان آرماتور اجرایی پیش از بتنریزی (پروفایل تصویری/کرگیری تأییدی در نمونهها در صورت نیاز).
کنترل ترک و اصلاح پس از اجرا
- پیشبینی و کنترل ترکهای پلاستیک و حرارتی: استفاده از اتصالات کنترلشده، ترتیب مناسب بتنریزی و عملآوری.
- ترمیم ترکها و نواقص: روشهای تزریق رزینی/گرونی/ملات نفوذی و معیارهای پذیرش بر اساس عمق و عرض ترک.
- نظارت پس از اجرا: بازرسی دورهای، ثبت نشست و تغییرات رطوبت/دما جهت شناسایی آسیبهای پنهان.
انطباق با استانداردها و مستندسازی
- استنادها: ذکر شماره و نسخه مرجع ACI (مثلاً ACI 318 برای بتن سازهای)، Eurocode 2، و مراجع ISIRI مربوط به دیوارهای حائل، کیفیت مصالح و کنترل کیفیت.
- محتوای گزارش نهایی: مشخصات طرح اختلاط، نتایج آزمایشگاهی، لاگ دما و رطوبت، گیرههای تصویری قالب و آرماتور، و اعلامیه انطباق/غیرانطباق با پیمان.
بتنریزی دیوار حائل — راهکارهای اجرایی ضدنشست و مقاوم در برابر ترک
مقدمه
این صفحه تمرکز بر جنبههای کمتر مطرحشده و پرجستجو در اینترنت دارد: پیشگیری از نشستهای موضعی، استراتژیهای کاهش ارتعاشات مضر، جزئیات آببندی کارآمد درزها، و شاخصهای کمی برای تضمین دوام دیوار حائل در دوره بهرهبرداری.
مدیریت ریسک نشست موضعی
- ارزیابی پیشاجرایی: تعیین حساسیت خاک به نشست موضعی و لایههای ضعیف، برنامه نمونهبرداری و تراوش آزمایشی قبل از اجرای بدنه.
- تدابیر اجرایی: فازبندی بتنریزی برای توزیع بار زمانبندیشده، استفاده از پیهای سازگار یا بالشتکهای شنی جهت انتقال بار، و پیشفشردهسازی در نقاط حساس.
استراتژی کاهش ارتعاشات مضر هنگام تراکم
- انتخاب روش تراکم: در دیوارهای نازک یا با فاصله کم بین آرماتورها، استفاده از بتن خودتراکم یا لرزش محلی با فرکانس و دامنه کنترلشده برای جلوگیری از جداشدگی مصالح.
- دستورالعمل اپراتور: زمان تماس ویبراتور با قالب محدود شود و نقشه نقاط ویبراسیون مشخص شود تا تجمع ملات و افت شن کنترل گردد.
جزئیات آببندی و درزهای اجرایی با عملکرد بلندمدت
- طراحی درز (construction & movement joints): تعیین محل، شکل هندسی و مصالح آببندی مناسب (نوارهای الاستومریک، نفوذگرهای کریستالی، واتر استاپهای توپر) با توجه به فشار آب پشت دیوار.
- روش نصب: تمیزکاری، پیشآمادهسازی سطوح، و اجرای سیستم چندلایه (پرایمر + نوار/پروفیل + پوشش محافظ) برای افزایش عمر مفید.
راهکارهای کاهش ترک انقباضی و حرارتی
- تکنیکهای مهندسی: گنجاندن خردهالیاف، استفاده از نسبتهای کنترلشده آب به سیمان مؤثر، پیشبینی و طراحی درزهای کنترل ترک بر مبنای تحلیل انقباض بلندمدت.
- اقدام در محل: اجرای عملآوری موضعی با بخار یا پوششهای مرطوب سریع در شرایط خشک/بادی برای جلوگیری از تبخیر سریع سطحی.
پایش در حین اجرا و پس از اجرا (Instrumentation)
- سنسورهای پیشنهادی: دما و دیتالاگرهای رطوبت، امتدادسنجهای طولی در نقاط بحرانی، و مانیتورینگ نشست سطحی با نقاط مرجع.
- فرکانس گزارشدهی: لاگ دما ساعتی در 72 ساعت اول، خوانشهای هفتگی برای 3 ماه اول و گزارش مقایسهای 6/12 ماهه.
دوام، نگهداری و هزینه چرخه عمر (LCC)
- انتخاب مصالح برای کاهش نگهداری: استفاده از SCMها برای مقاومت شیمیایی، پوششهای سطحی نفوذگر برای کاهش جذب، و پیشبینی دسترسی سرویس برای بازرسی/تعمیر.
- تحلیل هزینه-فایده: سرمایهگذاری افزایشی در آببندی و پایش در مقابل کاهش هزینههای ترمیم بلندمدت.
مستندات مناقصه و شروط قراردادی پیشنهادی
- بندهای پیشنهادی: استانداردهای قابل قبول بتن و مواد آببندی، الزامات پایش و تحویل دادههای لاگ، معیارهای پذیرش ترک و نشست، و ضمانتهای عملکردی مدتدار.
- پیوستها: چکلیستهای کنترل پیش از بتنریزی، نمونه فرم گزارش لاگ دما و نمونه شروط نگهداری پس از تحویل.
پرسشهای متداول (FAQ)
Q1: آیا بتن خودتراکم برای دیوار حائل همیشه مناسب است؟
A: در دیوارهای با فضای محدود بین آرماتورها و نیاز به سطح صاف، بله؛ اما باید طرح اختلاط خاص برای کنترل گرادیان دما و نفوذپذیری تنظیم شود.
Q2: چگونه میتوان از تجمع آب پشت دیوار حائل جلوگیری کرد اگر دسترسی برای زهکشی محدود است؟
A: استفاده از یک لایه فیلتری با قابلیت نفوذ بالا، لولههای زهکش سطحی کمقطر و پوشش نفوذگر روی سطح پشت (در صورت عدم امکان زهکش عمیق) میتواند موثر باشد.
Q3: چه معیارهایی برای پذیرش ترک سطحی قابل قبولاند؟
A: معیارها باید در قرارداد مشخص شوند؛ بهعنوان نمونه ترکهای مویی کمتر از 0.2 mm ممکن است قابل قبول باشند ولی هر ترک با نفوذپذیری یا مسیر آب باید تعمیر شود.
Q4: در شرایط هوای سرد شدید، توصیه فوری برای بتنریزی چیست؟
A: استفاده از سیمان با سرعت گیرش مناسب، پیشگرم کردن مصالح، کنترل دمای بتن خورجی و محافظت حرارتی متمرکز در 72 ساعت اول ضروری است.
پرسشهای متداول (FAQ)
Q1: چه فاصله زمانی بین اجرای پشتبندی خاک و بتنریزی دیوار باید رعایت شود؟
A: بستگی به شرایط زمین و پایداری گمانه دارد؛ معمولاً تثبیت موقتی خاک و بررسی نشست لازم است؛ در پروژههای حساس مشاوره ژئوتکنیک توصیه میشود.
Q2: برای دیوار حائل کنار راهها، چه معیارهایی برای مقاومت سطح بتن و برخورد خودرو در نظر گرفته میشود؟
A: علاوه بر مقاومت سازهای، پوشش سطح (کفایت مقاومت سایشی و جذب آب) و جزئیات محافظت لبهها و نوارهای ایمنی باید براساس استانداردهای حملونقل و مشخصات پروژه طراحی شود.
Q3: چطور میتوان از نفوذ رطوبت و یخزدگی در مناطق سرد جلوگیری کرد؟
A: استفاده از SCM، کاهش w/c، افزودنیهای هوازا برای مقاومت در برابر یخزدگی/ذوب و طراحی زهکشی مناسب پشت دیوار موثر است.
Q4: آیا میتوان از بتن با سنگدانههای بازیافتی در دیوار حائل استفاده کرد؟
A: بله اما نیاز به کنترل کیفیت سنگدانه، ارزیابی دوام و تطبیق طرح اختلاط با آزمونهای عملکردی پیش از اجرا دارد.
