مقاومسازی سقف تیرچه بلوک: راهکارهای عملی برای افزایش ایمنی و دوام
سقف تیرچه بلوک یکی از محبوبترین و اقتصادیترین سیستمهای سقفسازی در ساختمانهای مسکونی و تجاری ایران است. این نوع سقف از تیرچههای بتنی پیشساخته (با یا بدون میلگرد)، بلوکهای سبک (پوکه، فوم یا سفالی) و لایه بتنریزی رویه تشکیل شده و برای دهانههای متوسط (تا ۶ متر) ایدهآل است.
اما با گذشت زمان، به دلیل زلزلهخیز بودن ایران، افزایش بارهای مرده/زنده یا فرسودگی، نیاز به مقاومسازی احساس میشود. مقاومسازی سقف تیرچه بلوک نه تنها ایمنی سازه را افزایش میدهد، بلکه از هزینههای تعمیرات آینده جلوگیری میکند.
در این مطلب، بر اساس استانداردهای ملی ایران (مانند مبحث ۹ مقررات ملی ساختمان) و تجربیات شرکتهای مقاومسازی، به بررسی روشهای مقاومسازی، مراحل اجرا، هزینهها و نکات کلیدی میپردازیم.
این راهنما برای مهندسان، پیمانکاران و مالکان ساختمانهای قدیمی (مانند دهههای ۷۰-۸۰ شمسی) مفید است.
سقف تیرچه بلوک چیست و چرا نیاز به مقاومسازی دارد؟

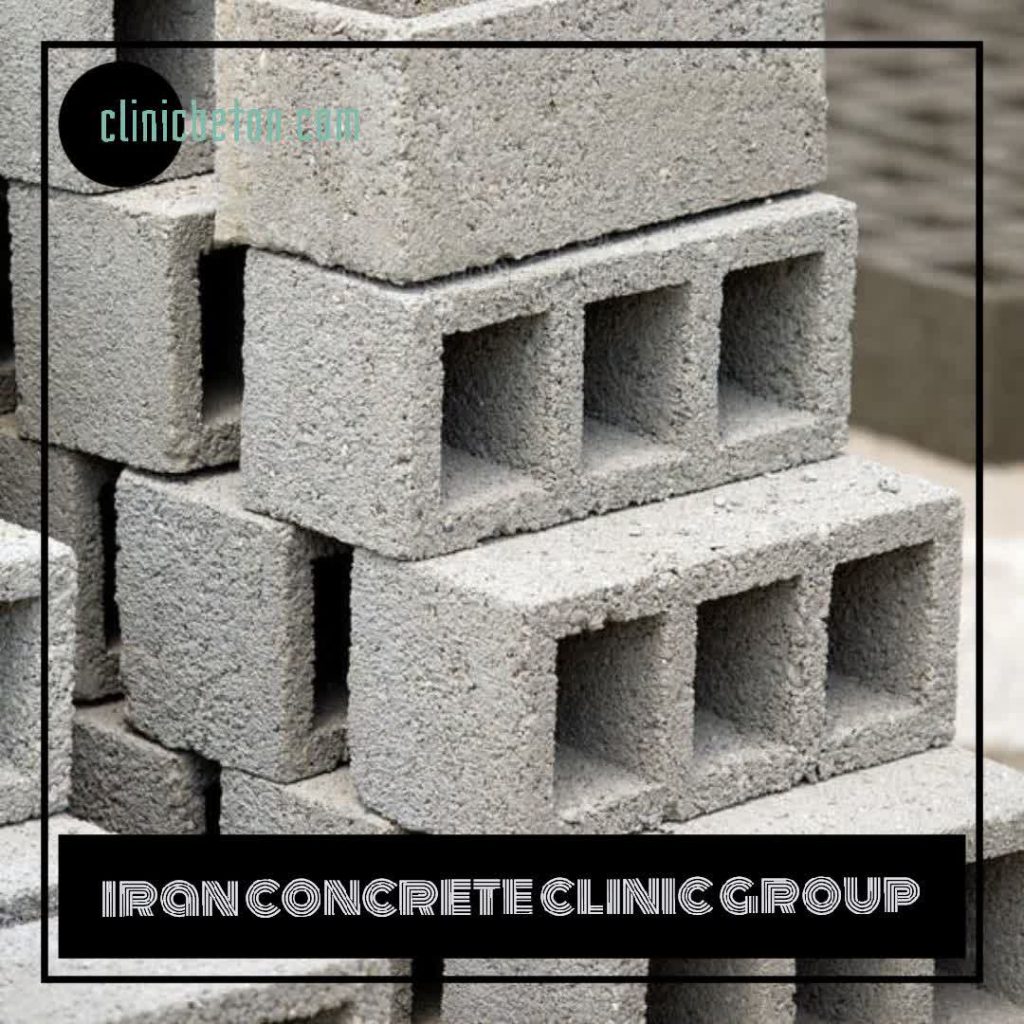

سقف تیرچه بلوک (یا تیرچه بلوک سقفی) سیستمی نیمهپیشساخته است که تیرچهها روی دیوارهای باربر قرار میگیرند، بلوکها برای کاهش وزن و افزایش عایقبندی استفاده میشوند، و بتن مگر و رویه (۵-۱۰ سانتیمتر) برای یکپارچگی فراهم میکند. مزایای اولیه: سرعت اجرا، هزینه پایین و وزن سبک.
اما مشکلات رایج:
ضعف در برابر زلزله: تیرچههای قدیمی ممکن است در اتصالات یا خمش شکست بخورند.
فرسودگی: نفوذ رطوبت، ترکخوردگی بلوکها یا خوردگی میلگردها (در تیرچههای فولادی).
افزایش بار: اضافه کردن طبقات یا تغییر کاربری (مسکونی به اداری) نیاز به تقویت دارد.
طبق آمار مرکز تحقیقات راه، ساختمان و مسکن، بیش از ۶۰% ساختمانهای تهران از این نوع سقف هستند و مقاومسازی آنها در اولویت زلزلهبرنامهریزی ملی است.
روشهای مقاومسازی سقف تیرچه بلوک
مقاومسازی بسته به نوع مشکل (خمش، برش یا خستگی) انتخاب میشود. روشها از ساده (تزریق رزین) تا پیشرفته (FRP) متغیرند. همیشه با محاسبات مهندسی (نرمافزارهایی مانند SAFE یا ETABS) شروع کنید.
۱. روشهای سنتی و مکانیکی
اضافه کردن تیرهای کمکی: تیرچههای فولادی یا بتنی جدید زیر یا روی سقف جوش/پیچ میشوند. مناسب برای افزایش ظرفیت خمشی.
مزایا: ارزان و قابل اعتماد.
معایب: افزایش وزن و نیاز به تخریب جزئی.
شاتکریت (بتن پاششی): لایه بتن مسلح (۵-۱۰ سانتیمتر) با مش فولادی روی سقف پاشیده میشود.
کاربرد: برای سقفهای ترکخورده یا ضعیف.
هزینه: ۲۰۰-۳۵۰ هزار تومان به ازای متر مربع.
۲. روشهای کامپوزیتی و پیشرفته
استفاده از ورقهای FRP (Fiber Reinforced Polymer): چسباندن ورقهای کربن یا فایبرگلاس روی سطح زیرین یا رویه سقف برای افزایش مقاومت کششی (تا ۵۰-۱۰۰%).
مزایا: سبک، بدون افزایش وزن، مقاوم به خوردگی. (برای جزئیات بیشتر، به مطلب “لیست قیمت ورقهای FRP” مراجعه کنید.)
اجرا: پرایمر، رزین اپوکسی و فشاردهی؛ زمان خشک شدن ۲۴-۴۸ ساعت.
مناسب برای: سقفهای تیرچه بلوک قدیمی در مناطق زلزلهخیز مانند تهران یا تبریز.
تزریق رزین اپوکسی یا سیمان: برای پر کردن ترکها و درزها در تیرچهها و بلوکها.
کاربرد: مقاومسازی موضعی بدون تخریب.
هزینه: ۱۰۰-۲۰۰ هزار تومان به ازای متر مربع.
۳. روشهای ترکیبی
میلگردگذاری اضافی: سوراخکاری تیرچهها و تزریق میلگرد با رزین (روش Near Surface Mounted – NSM).
ایدهآل برای افزایش مقاومت برشی.
پانلهای پیشساخته: جایگزینی بلوکهای ضعیف با پانلهای بتنی سبک یا فوم XPS.
جدول مقایسه روشها:
روش مقاومسازی | هزینه تقریبی (تومان/متر مربع) | زمان اجرا | افزایش مقاومت | مناسب برای
تیرهای کمکی | ۱۵۰,۰۰۰ – ۳۰۰,۰۰۰ | ۲-۵ روز | ۳۰-۵۰% | بارهای سنگین
شاتکریت | ۲۰۰,۰۰۰ – ۳۵۰,۰۰۰ | ۱-۳ روز | ۴۰-۶۰% | ترکخوردگی
ورق FRP | ۳۰۰,۰۰۰ – ۵۰۰,۰۰۰ | ۱-۲ روز | ۵۰-۱۰۰% | زلزله و خمش
تزریق رزین | ۱۰۰,۰۰۰ – ۲۰۰,۰۰۰ | ۱ روز | ۲۰-۴۰% | تعمیرات جزئی
مراحل اجرای مقاومسازی سقف تیرچه بلوک
۱. ارزیابی اولیه: بازدید مهندس ناظر، تستهای غیرمخرب (مانند التراسونیک برای تیرچهها) و محاسبات بار (طبق آییننامه ۲۸۰۰).
۲. آمادهسازی: تخلیه فضا، تمیزکاری سطح، ترمیم ترکها و ایمنسازی (حفاظها).
۳. انتخاب و اجرا: بر اساس روش، مواد را اعمال کنید. برای FRP، از رزینهای استاندارد (مانند Sikadur) استفاده شود.
۴. کنترل کیفیت: تست چسبندگی، فشاری و لرزهای پس از اجرا.
۵. نظارت و گواهی: اخذ تأییدیه از نظام مهندسی ساختمان.
زمان کل پروژه برای ۱۰۰ متر مربع: ۳-۷ روز، بسته به روش. در کارگاه، از تجهیزات ایمنی (ماسک، هارنس) استفاده کنید.
هزینههای مقاومسازی و عوامل مؤثر
هزینه کل برای سقف ۱۰۰ متری: ۲۰-۵۰ میلیون تومان (شامل مواد، اجرا و طراحی). عوامل:
متراژ و نوع مشکل: سقفهای بزرگ یا آسیبدیده گرانتر.
روش: FRP پیشرفتهتر اما کارآمدتر است.
مکان: در تهران ۲۰% گرانتر از شهرستانها (به دلیل دستمزد).
تورم ۱۴۰۴: با نرخ سیمان و رزین، ۱۰-۱۵% افزایش نسبت به سال قبل پیشبینی میشود.
توصیه: از شرکتهای معتبر مانند تیک سازه یا افزیر (از مطلب FRP) برای تخمین رایگان استفاده کنید. یارانههای دولتی برای مقاومسازی زلزلهای در برخی استانها موجود است.
نکات ایمنی و نگهداری پس از مقاومسازی
ایمنی اجرا: سقف را از بار اضافی خالی کنید؛ از داربست استاندارد استفاده شود.
نگهداری: هر ۵ سال بازرسی کنید؛ از نفوذ آب (با عایقکاری) جلوگیری شود.
محدودیتها: برای سقفهای خیلی قدیمی (بیش از ۴۰ سال)، ممکن است نیاز به تعویض کامل باشد.
مزایای بلندمدت: افزایش ارزش ملک تا ۳۰% و کاهش ریسک بیمه.
نتیجهگیری
مقاومسازی سقف تیرچه بلوک با روشهایی مانند FRP یا شاتکریت، راهکاری مطمئن برای حفظ ایمنی در برابر زلزله و بارهای مدرن است. با سرمایهگذاری بهموقع، میتوانید از فاجعههای احتمالی جلوگیری کنید و عمر سازه را تا ۵۰ سال افزایش دهید. اگر ساختمانتان نیاز به ارزیابی دارد یا جزئیات پروژهتان را بگید، میتونم راهنمایی دقیقتری بدم!
بخش دوم: پرسش و پاسخهای رایج در مورد مقاومسازی سقف تیرچه بلوک
۱. سقف تیرچه بلوک چیست و چه ویژگیهایی دارد؟
سقف تیرچه بلوک یک سیستم نیمهپیشساخته است که از تیرچههای بتنی یا فولادی (با جان و بال)، بلوکهای سبک (پوکه، فوم یا سفالی برای کاهش وزن) و لایه بتن رویه (۵-۱۰ سانتیمتر) تشکیل شده. دهانههای ۳-۶ متری را پوشش میدهد و برای ساختمانهای مسکونی ۲-۵ طبقه ایدهآل است. مزایا: سرعت اجرا (۱-۲ روز به ازای ۱۰۰ متر مربع)، هزینه پایین (نسبت به سقفهای تیرآهنی) و عایق حرارتی خوب. اما در زلزله، اتصالات آن ضعیف است.
۲. چرا سقف تیرچه بلوک نیاز به مقاومسازی دارد و علائم ضعف آن چیست؟
سقفهای تیرچه بلوک قدیمی (دهههای ۷۰-۸۰ شمسی) به دلیل نفوذ رطوبت، خوردگی میلگردها، ترکخوردگی بلوکها یا افزایش بار (اضافه طبقه) ضعیف میشوند. علائم: ترکهای مورب در تیرچهها، ریزش بلوکها، صدای ناله زیر بار یا لرزش بیش از حد. در ایران زلزلهخیز، طبق آییننامه ۲۸۰۰، مقاومسازی برای افزایش ظرفیت خمشی و برشی (تا ۵۰%) ضروری است. بدون آن، ریسک فروپاشی در زلزله بالای ۶ ریشتر بالا میرود.
۳. روشهای مقاومسازی سقف تیرچه بلوک کدامند و بهترین روش برای زلزله چیست؟
روشها شامل:
سنتی: تیرهای کمکی فولادی یا شاتکریت (بتن پاششی).
پیشرفته: ورقهای FRP (کربن برای افزایش کشش)، تزریق رزین اپوکسی یا میلگردگذاری NSM (نزدیک سطح).
بهترین برای زلزله: FRP، زیرا سبک است، انرژی را جذب میکند و مقاومت را ۵۰-۱۰۰% افزایش میدهد بدون تغییر وزن سازه. برای پروژههای کوچک، تزریق رزین کافی است. انتخاب بر اساس محاسبات ETABS و نوع آسیب.
۴. هزینه مقاومسازی سقف تیرچه بلوک چقدر است و عوامل مؤثر بر آن چیست؟
هزینه تقریبی در ۱۴۰۴: برای ۱۰۰ متر مربع، ۲۰-۵۰ میلیون تومان (۲۰۰-۵۰۰ هزار تومان به ازای متر مربع). عوامل: روش (FRP گرانتر)، متراژ (بزرگتر ارزانتر به ازای متر)، مکان (تهران ۲۰% گرانتر) و تورم مواد (سیمان و رزین ۱۰-۱۵% سالانه). مثلاً شاتکریت ۲۰۰-۳۵۰ هزار تومان/متر، FRP ۳۰۰-۵۰۰ هزار تومان. طراحی و نظارت ۱۰% اضافه میشود؛ شرکتهایی مانند افزیر تخمین رایگان میدهند.
۵. نحوه اجرای مقاومسازی سقف تیرچه بلوک چگونه است و چقدر زمان میبرد؟
مراحل: ۱) ارزیابی (تست التراسونیک و محاسبات)، ۲) آمادهسازی (تمیزکاری و ترمیم ترکها)، ۳) اجرا (چسباندن FRP با رزین اپوکسی یا شاتکریت)، ۴) خشک شدن (۲۴-۴۸ ساعت) و ۵) تست نهایی. زمان کل: ۱-۷ روز برای ۱۰۰ متر مربع (FRP سریعتر). نیاز به داربست و نیروی متخصص؛ در حین اجرا، سقف را از بار خالی کنید. استاندارد ISIRI ۱۲۴۶۹ برای FRP الزامی است.
۶. آیا مقاومسازی با FRP برای سقف تیرچه بلوک مناسب است و مزایایش چیست؟
بله، FRP عالی برای تیرچه بلوک است، زیرا روی سطح زیرین یا رویه چسبانده میشود و تیرچهها را بدون تخریب تقویت میکند. مزایا: افزایش مقاومت خمشی (تا ۱۰۰%)، وزن سبک (۱/۴ فولاد)، مقاوم به خوردگی و نصب سریع. در زلزلههای اخیر (مانند کرمانشاه)، پروژههای FRP موفقیتآمیز بوده. معایب: حساس به UV (نیاز به پوشش)؛ هزینه اولیه بالاتر، اما صرفهجویی بلندمدت ۳۰-۵۰%.
۷. تفاوت مقاومسازی سقف تیرچه بلوک با سایر سقفها (مانند کامپوزیت یا پیشتنیده) چیست؟
در تیرچه بلوک، تمرکز روی تقویت تیرچهها و بلوکها است (به دلیل نیمهپیشساخته بودن)، در حالی که سقفهای کامپوزیت نیاز به تقویت عرضی دارند و پیشتنیدهها به تنظیم تنش. تیرچه بلوک اقتصادیتر مقاومسازی میشود (۲۰-۳۰% ارزانتر)، اما حساستر به رطوبت. FRP برای همه مناسب است، اما در تیرچه بلوک، تزریق رزین برای درزها ترجیحی است. برای ساختمانهای قدیمی، تیرچه بلوک رایجترین است (۶۰% بازار ایران).
۸. بهترین شرکتهای مقاومسازی سقف تیرچه بلوک در ایران کدامند و چطور انتخاب کنیم؟
شرکتهای برتر: کلینیک بتن ایران (تزریق رزین و مواد افزودنی)
۹. پس از مقاومسازی، چطور سقف تیرچه بلوک را نگهداری کنیم و عمر مفید آن چقدر است؟
نگهداری: هر ۵ سال بازرسی بصری (ترکها و رطوبت)، عایقکاری ضدآب (برای بلوکها) و اجتناب از بار اضافی. عمر مفید پس از مقاومسازی: ۳۰-۵۰ سال (با FRP تا ۷۰ سال). محدودیت: دمای بالای ۶۰ درجه رزین را ضعیف میکند؛ در مناطق مرطوب مانند شمال ایران، پوشش ضد UV ضروری است. بیمه ساختمان پس از اجرا، ریسک را پوشش میدهد.
۱۰. محدودیتهای مقاومسازی سقف تیرچه بلوک چیست و اگر آسیب شدید باشد چه کنیم؟
محدودیتها: سقفهای خیلی فرسوده (بیش از ۴۰ سال یا رطوبت بالای ۴%) ممکن است نیاز به تعویض کامل داشته باشند؛ FRP برای سطوح ناهموار مناسب نیست. اگر آسیب شدید (مانند خوردگی ۵۰% میلگردها)، مقاومسازی موضعی کافی نیست – تخریب و بازسازی پیشنهاد میشود. هزینه تعویض: ۲-۳ برابر مقاومسازی. ابتدا تست آزمایشگاهی (از کلینیک بتن) انجام دهید؛ در زلزلهبرنامه ملی، یارانه برای مقاومسازی موجود است.
