بريدن و خم كردن ميلگردها

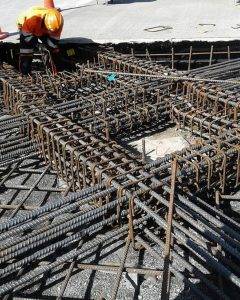

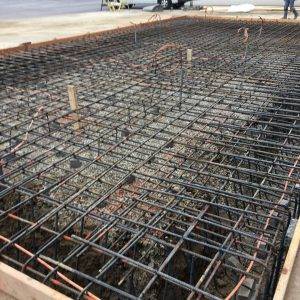

بريدن و خم كردن ميلگردها بايد مطابق نقشهها و مشخصات اجرايي در كارگاه انجام شود.
بريدن ميلگردها بايد حتيالامكان با وسائل مكانيكي صورت گيرد (بويژه براي فولادهاي با مقاومت بيشتر و اصلاح سرد شده به روش پيچاندن). خم كردن ميلگرد بايد به روش سرد انجام شود. استفاده از حرارت (بيش از oC 100) براي خم كردن ميلگرد مجاز نيست. خم كردن ميلگردهاي داخل بتن نظير ميلگردهاي انتظار يا باز كردن ميلگردهاي خم شده مجاز نيست مگر با اجازه دستگاه نظارت و پيش بيني در طرح . همچنين رعايت نكات زير الزامي است :
1. حداقل قطر فلكه خم كن متناسب با نوع فولاد است و اين حداقل بايد با اعداد مندرج در جدول 1، مطابقت نمايد.
جدول 1: حداقل قطر خم براي ميلگردهاي مختلف
S-500(A- IV) S-400(A- III) |
S-300 (A-II) S-350 |
S-220 (1) (A-I) |
نوع ميلگرد |
D قطر ميلگرد (mm) |
|||
d 6 |
D 5 |
d 5 |
D كوچكتر از 28 |
d 8 |
d 6 |
d 5 |
34 28 |
d 10 |
d 10 |
d 7 |
55 36 |
طبقهبندي A-I و نظير آن مربوط به كشور روسيه بوده و در برخي از كارخانههاي ايران مورد استفاده قرار مي گيرد.
شكل 1، تجهيزات خم كردن ميلگرد را به صورت دستي نشان ميدهد.
2. سرعت خم كردن متناسب با نوع فولاد و دماي محيط انتخاب ميشود. در هواي سرد و هنگام استفاده از ميلگردهاي با مقاومت بالاتر و قطر بيشتر، بايد از سرعت خم كردن كاسته شود، زيرا در موارد فوق ميلگردها شكل پذيري خود را تا حدودي از دست ميدهند.
3. دردماي كمتر از 5- درجه سيلسيوس خم كردن ميلگردها مجاز نيست.
شكل 1- تجهيزات خم كردن ميلگرد
4. قطر داخلي خم براي خاموت (ميلگردهاي عرضي) با قطر بيش از 16 ميليمتر بر اساس جدول 1 بوده و براي خاموت با قطر 16 ميليمتر و كمتر، حداقل قطر خم براي ميلگردهاي مختلف در جدول به ترتيب d 5/2 و d 4 خواهد بود.
5. در مواردي كه خم كردن ميلگردها به وسيله دست انجام ميگيرد، ميز مناسبي براي خم كردن بايد انتخاب نمود تا در هنگام خم كردن ميلگرد را به شكل مطلوب نگاه دارد، تا ميلگرد خم شده مسطح باشد. بديهي است كه در خم كاري ميلگردها با دست نميتوان به خوبي محدوديت قطر خم و سرعت خمكاري را رعايت نمود. همچنين قطر خم درقسمتهاي مختلف يكسان نخواهد بود، بويژه اگر در هواي سرد خم كاري انجام ميشود و يا از ميلگردهاي پر مقاومت و ترد يا قطر زياد استفاده شود لازم است از دستگاههاي خم كن مكانيكي بهره گرفته شود.
6. چنانچه شكل خم ميلگرد پيچيده باشد، قبل از خم كردن، شكل آن به اندازه واقعي رسم ميگردد تا براي كنترل مورد استفاده قرار گيرد.
7. قبل از برش و خم كردن اندازه قطر ميلگرد بايد كنترل گردد، زيرا هميشه نميتوان تنها به اتكاي قضاوت چشمي قطر ميلگردها را تشخيص داد. به همين دليل در آيين نامه بتن ايران استفاده از قطرهاي مرجح توصيه شده است تا تشخيص آنها از يكديگر با سهولت بيشتر انجام شود. انبار كردن ميلگردها از يك قطر و يك نوع به صورت جداگانه در كارگاه لازم است، حتي گاه توصيه ميشود، ميلگردهاي كارخانههاي مختلف قبل از كنترل كيفيت در محلهاي متفاوتي انبار شوند (قرنطينه ميلگردها).
