روش و استاندارد های آزمایش اسلامپ بتن

فسیر روش و استاندارد های آزمایش اسلامپ بتن

آزمایش اسلامپ از جمله آزمایش های انجامی بر روی بتن تازه می باشد. در متن زیر به شرح استاندارد ها و روش انجام آزمایش اسلمپ پرداخته شده است.

آزمايش هاي اسلامپ

پر كاربردترين آزمايش كارآئي ، آزمايش رواني ( اسلامپ) بتن مي باشد. در آمريكا آزمايش اسلامپ معمولاً در محدوده 15 تا 230 ميليمتر اعتبار دارد. در اروپا اعتبار اسلامپ از 10 تا 210 ميليمتر است و چنانچه اسلامپ كمتر يا بيشتر وجود داشته باشد لازم است از آزمايش­هاي ديگري براي تعيين كارآئي استفاده شود.

روش­هاي ارائه شده براي انجام آزمايش اسلامپ، براي بتن­هائي با حداكثر اندازه اسمي 38 ميليمتر اعتبار دارد. آزمايش اسلامپ عمدتاً رواني يا شلي و سفتي بتن را به سنجش در مي آورد و نمي تواند همه ابعاد و وجوه كارآئي را به تصوير كشد.

هدف از آزمایش اسلامپ

يك هدف مهم از تعيين كارآئي (اسلامپ) مي تواند كنترل سريع و غير مستقيم نسبت آب به سيمان براي بتني باشد كه اسلامپ آن در هنگام تهيه طرح مخلوط مشخص شده است. هدف ديگر از تعيين كارآئي يا (اسلامپ) ، صرفاً تعيين كارآئي براي تشخيص مناسب بودن آن جهت حمل و ريختن و تراكم با وسايل مختلف پمپ ، لوله ترمي ، ناوه و غيره مي باشد و تناسب بتن با نوع قطعه، درهمي ميلگرد و وسايل تراكمي را نشان مي دهد.

هدف ديگر از تعيين اسلامپ، مقايسه نتايج براي تشخيص يكنواختي مخلوط بتن است كه كاربرد محدود و اندكي دارد. درايران و اروپا اسلامپ بتن ها، رده بندي شده است كه در زير مشاهده ميشود.

 *     در استاندارد 3519 ايران اين طبقه بندي ها وجود ندارد.

روش انجام آزمایش اسلامپ بتن

پس از تهيه نمونه ، آزمايش اسلامپ بايد ظرف حداكثر 5 دقيقه شروع شود . داخل قالب مخروط اسلامپ بايد نم­ دار شود و در محل مسطح غير جاذب گذاشته و با گذاشتن دو پا روي دسته آن محكم نگهداشته شود .

لايه اول تا حدود 67 ميليمتر و لايه دوم تا حدود 155 ميليمتر ريخته مي شود ( طبق ASTM).

تعداد ضربات در آزمایش اسلامپ

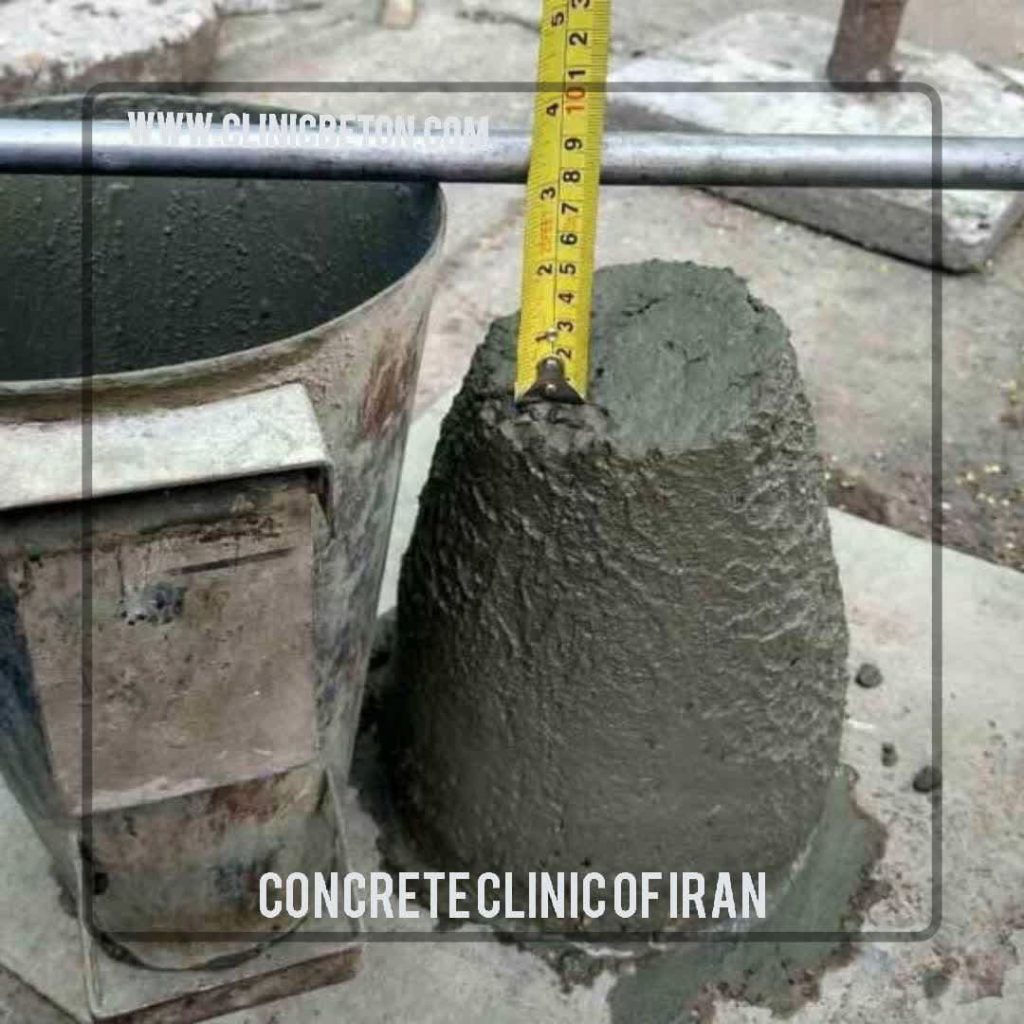

پس از ريختن بتن در مخروط ناقص اسلامپ و تراكم آن در سه لايه توسط ميله با 25 ضربه ، قالب اسلامپ با دقت بصورت قائم و بدون حركت جانبي و چرخش بالا كشيده مي شود و سپس ميزان افت (فرونشست) بتن از ارتفاع قالب تا بالاترين نقطه بتن اندازه گيري مي شود (طبق استاندارد ايران و   EN 12350-2  و  ISO).

دراستاندارد ايران زمان بالاكشيدن قالب 5 تا 10 ثانيه است و هر لايه يك سوم ارتفاع است.

نکته مهم :

توجه گردد در استاندارد 3203  ايران، اندازه گيري از بالاترين نقطه نمونه و در استاندارد ASTM C143 اين اندازه گيري از وسط قسمت فوقاني بتن انجام مي شود. حداكثر زمان آزمايش از شروع تا بالاكشيدن قالب 5/2 دقيقه مي باشد .

در تراكم بتن ضربات با ميله 16 ميليمتر بطول 50تا 60 سانتي متر به تعداد 25 ضربه (نيمي در پيرامون و نيمي ديگر در بخش هاي مياني) زده مي شود و ميله در لايه زيرين فرو مي رود. نتيجه آزمايش با تقريب 10 ميلي متر گزارش ميگردد.

ت

نتايج كمتر از 10 ميلي متر و بيشتر از 220 ميلي متر بصورت كمتر از 10 و بيشتر از 220 گزارش مي گردد و ذكر ارقام حاصله لازم نيست. در استاندارد ASTM تقريب گزارش 5 ميليمتر مي باشد.

لازم است فاصله زماني آزمايش تا خاتمه عمل اختلاط بتن گزارش شود زيرا رواني بتن تابع گذشت زمان مي باشد. بديهي است در طرح مخلوط بتن نيز فاصله زماني اختلاط تا آزمايش رواني بتن تابع گذشت زمان مي باشد.

بديهي است در طرح مخلوط بتن نيز فاصله زماني اختلاط تا آزمايش رواني بايد شبيه يا نزديك به آنچه در كارگاه پيش بيني مي شود  باشد وگرنه امكان مقايسه از بين مي رود و نمي تواند منجر به كنترل غير مستقيم نسبت به آب به سيمان گردد.

نکته کلیدی آزمایش

در طول آزمايش اسلامپ،  بتن بايد از تابش آفتاب و وزش باد مستقيم مصون باشد.

در گزارش نتيجه اسلامپ معمولاً بهتر است به شكل نمونه در آزمايش اشاره شود. اسلامپ برشي از جمله اين موارد است كه يكطرف نمونه فرو مي ريزد و تعيين اسلامپ را مشكل مي سازد كه در ايران به غلط ريزشي گفته مي­شود.

در كارگاه هائي كه فاصله زماني محل ساخت و مصرف بتن زياد است مي تواند حداكثر اسلامپ مجاز را در دو مرحله پاي­كار (قبل از ريختن) و بلافاصله  پس از ساخت بتن ارائه داد.

در اين حالت يك كنترل زود هنگام بلافاصله پس از ساخت بتن و كنترل بعدي درپاي كار قبل از ريختن بتن در قطعه انجام مي شود تا در صورت بروز اشكال، بتوان با تدابير خاصي بلافاصله پس از تعيين اسلامپ در مرحله ساخت، بتن را اصلاح نمود و گرنه درپاي كار و پس از گذشت زمان قابل توجه

ممكن است امكان اصلاح بتن ميسر نباشد.

در صورتي كه اسلامپ برشي بدست آمد لازمست يك نوبت ديگر بلا فاصله آزمايش اسلامپ تكرار شود و در صورت برشي بودن، بتن فاقد ريز كافي و خصوصيات خميري و چسبندگي مناسب شنا

خته مي شود كه اصلاح آن توصيه مي گردد.

راهنمای کامل روش و استانداردهای آزمایش اسلامپ بتن: پاسخ به سؤالات رایج بر اساس تجربیات آزمایشگاهی

آزمایش اسلامپ بتن (Slump Test) یک روش ساده و سریع برای ارزیابی کارایی و روانی بتن تازه است که نشان‌دهنده میزان اسلامپ (افت) مخلوط تحت وزن خودش می‌شه. در ایران، با توجه به بتن‌ریزی‌های حجیم در پروژه‌های عمرانی مثل مترو و بزرگراه‌ها، این تست الزامی است تا بتن پمپ‌شدنی و بدون جدایی دانه‌ها باشه.

اسلامپ ایدئال ۷-۱۸ سانتی‌متره و بدون تست، کیفیت بتن ۲۰-۳۰% افت می‌کنه. در این مطلب، به مهم‌ترین پرسش‌های مخاطبین پاسخ می‌دیم.

این راهنما بر اساس استانداردهای ASTM C143 (روش تست اسلامپ) و ISIRI 3206 (استاندارد ملی ایران) نوشته شده و بهتون کمک می‌کنه تا تست رو با دقت ۹۵% انجام بدین و از مشکلات اجرایی جلوگیری کنین.

بخش ۱: تعریف، اهمیت و تفسیر – پاسخ به سؤالات پایه‌ای

سؤال: آزمایش اسلامپ بتن چیه و چرا مهمه؟

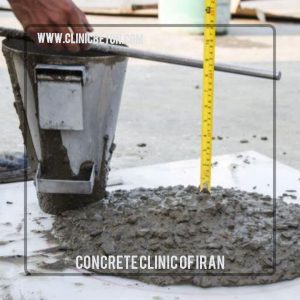

آزمایش اسلامپ تست ساده‌ای برای اندازه‌گیری روانی بتن تازه است: مخلوط بتن رو در قالب مخروطی (قطر بالا ۱۰۰ میلی‌متر، پایین ۲۰۰ میلی‌متر، ارتفاع ۳۰۰ میلی‌متر) پر می‌کنین و بعد از برداشتن قالب، ارتفاع افت (اسلامپ) رو اندازه می‌گیرین.

اهمیتش در ارزیابی کارایی (پمپاژ، ریختن و چسبندگی) است – در ایران، با دماهای بالا (تا ۴۰ درجه)، اسلامپ کم بتن رو سفت می‌کنه و پمپاژ رو سخت، در حالی که اسلامپ زیاد جدایی دانه‌ها (سنگ‌ها جدا می‌شن) ایجاد می‌کنه. طبق مبحث ۹ مقررات ملی، این تست برای کنترل کیفیت بتن الزامیه و می‌تونه هزینه‌های تعمیر رو ۳۰% کم کنه.

سؤال: اسلامپ بتن چقدر باید باشه و چطور تفسیر کنیم؟

اسلامپ ایدئال بسته به کاربرد:
کم (۰-۵ سانتی‌متر): بتن سفت برای فونداسیون یا پیش‌ساخته – مناسب بتن‌های با سیمان زیاد (مقاومت بالا).
متوسط (۷-۱۲ سانتی‌متر): عمومی برای ستون‌ها و سقف‌ها – ایدئال برای بتن‌ریزی دستی در ساختمان‌های ایرانی.

بالا (۱۵-۱۸ سانتی‌متر): روان برای پمپاژ در دیوارها یا کف – اما بیش از ۲۰ سانتی‌متر خطر جدایی دانه‌هاست.
تفسیر: هر ۱ سانتی‌متر افزایش اسلامپ، روانی رو ۱۰-۱۵% بیشتر می‌کنه، اما مقاومت فشاری رو ۵-۱۰% کم. اگر اسلامپ صفر باشه، بتن خشک و غیرقابل استفاده‌ست؛ اگر مخروط وارونه بشه، بتن خیلی روانه و نیاز به تنظیم آب داره.

سؤال: عوامل مؤثر بر نتیجه آزمایش اسلامپ بتن چیا هستن؟

عوامل: نسبت آب به سیمان (۰.۴-۰.۵ برای اسلامپ متوسط)، نوع سیمان (پرتلند نوع ۲ رایج در ایران)، دانه‌بندی مصالح (شن ۵-۲۰ میلی‌متر) و دما (هر ۱۰ درجه افزایش، ۱-۲ سانتی‌متر اسلامپ بیشتر). افزودنی‌های روان‌کننده (مثل فوق‌روان‌کننده‌ها) اسلامپ رو ۵۰% افزایش می‌دن، اما باید در آزمایشگاه چک بشه.

بخش ۲: روش گام‌به‌گام آزمایش – پاسخ به سؤالات فنی

سؤال: روش انجام آزمایش اسلامپ بتن چطوره؟

روش استاندارد (ASTM C143) گام‌به‌گام:

۱. آماده‌سازی: سطح صاف و تمیز انتخاب کنین، قالب مخروطی فلزی (ضخامت ۱.۵ میلی‌متر) رو روغن‌کاری کنین و پایه تخت (۳۰x۳۰ سانتی‌متر) رو آماده کنین. بتن تازه (حداکثر ۱۵ دقیقه بعد از مخلوط) رو با گهواره (تمپینگ رود ۱۶ میلی‌متر قطر، ۶۰۰ میلی‌متر طول) تست کنین.

۲. پر کردن قالب:

بتن رو در ۳ لایه (هر لایه ۱/۳ ارتفاع) بریزین – هر لایه رو ۲۵ بار با رود بکوبین (از لبه تا مرکز).
۳. برداشتن قالب: قالب رو آهسته (۵-۷ ثانیه) بلند کنین و ۲-۳ بار در جهت‌های مختلف بچرخونین تا بتن صاف بشه.

۴. اندازه‌گیری:

ارتفاع اولیه (۳۰۰ میلی‌متر) رو از ارتفاع افت‌شده کم کنین – با خط‌کش دقیق (دقت ۵ میلی‌متر) اندازه بگیرین.
۵. تمیزکاری: بتن باقی‌مانده رو دور بریزین و ابزارها رو بشویین. کل تست ۵-۱۰ دقیقه طول می‌کشه – در دمای ۲۰-۲۵ درجه انجام بدین.

نکته: برای بتن‌های خودتراکم، از روش‌های جایگزین مثل V-funnel استفاده کنین.

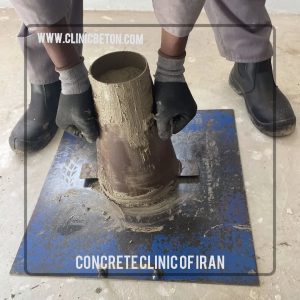

سؤال: ابزارهای لازم برای آزمایش اسلامپ بتن چیا هستن؟

قالب مخروطی استاندارد (ISIRI 3206).
تمپینگ رود فلزی.
پایه تخت و خط‌کش فلزی.
ترازو برای وزن بتن (اختیاری، ۲۵-۳۰ کیلوگرم نمونه).
در ایران، کیت کامل تست حدود ۵-۱۰ میلیون تومانه و در آزمایشگاه‌های بتن (مثل مراکز کنترل کیفیت) موجوده.

سؤال: خطاهای رایج در روش آزمایش اسلامپ و چطور اجتناب کنیم؟

خطاها: کوبیدن ناکافی (اسلامپ کم، ۱۰-۲۰% خطا)، بلند کردن سریع قالب (افت مصنوعی)، یا بتن کهنه (جدایی دانه‌ها). اجتناب: همیشه ۳ نمونه تست کنین و میانگین بگیرین؛ بتن رو در ۵ دقیقه مخلوط نگه دارین. اگر اسلامپ بیش از ۵ سانتی‌متر تفاوت داشته باشه، تست رو تکرار کنین.

بخش ۳: استانداردها، مزایا، معایب و جایگزین‌ها – پاسخ به سؤالات پیشرفته

سؤال: استانداردهای آزمایش اسلامپ بتن در ایران و جهان چیا هستن؟

ایران (ISIRI 3206): بر اساس ASTM، تأکید روی دقت اندازه‌گیری و گزارش نتایج (با واحد سانتی‌متر). الزامی برای بتن‌های عمومی (مقاومت ۲۰-۴۰ مگاپاسکال).

جهان (ASTM C143): روش دقیق با تحمل خطا ۱ سانتی‌متر؛ BS EN 12350-2 (اروپا) مشابهه اما با تمرکز روی بتن‌های پیشرفته.
مقررات ملی: مبحث ۹ ساختمان، اسلامپ رو برای کنترل کیفیت بتن‌ریزی الزامی می‌کنه – برای پروژه‌های دولتی، گواهی آزمایشگاه معتبر لازمه. تفاوت: ISIRI بیشتر به شرایط آب‌وهوایی ایران (رطوبت بالا) توجه داره.

سؤال: مزایا و معایب روش آزمایش اسلامپ بتن چیا هستن؟

مزایا:
ساده و سریع: بدون تجهیزات پیچیده، در محل پروژه قابل انجامه.

اقتصادی: هزینه تست کمتر از ۱۰۰ هزار تومان و پیش‌بینی کارایی ۸۰-۹۰%.
کاربردی: کمک به تنظیم افزودنی‌ها و جلوگیری از ضایعات بتن (تا ۲۰%).

معایب:
محدود به بتن معمولی: برای بتن‌های خودتراکم یا با ویسکوزیته بالا دقیق نیست (خطا ۱۵-۲۵%).
وابسته به عملگر: خطای انسانی در کوبیدن یا اندازه‌گیری.

عدم اندازه‌گیری قدرت: فقط روانی رو نشون می‌ده، نه مقاومت نهایی (نیاز به تست مکمل مثل VEBE).
در کل، برای ۷۰% بتن‌های ایرانی ایدئاله اما برای بتن‌های خاص، جایگزین‌ها رو ترکیب کنین.

سؤال: جایگزین‌های آزمایش اسلامپ بتن چیا هستن؟

1- تست V-funnel: برای بتن خودتراکم، زمان جریان رو اندازه می‌گیره (۶-۱۲ ثانیه ایدئال).
2-تست L-box: چسبندگی رو چک می‌کنه (نسبت جریان ۰.۸-۱).

3- تست جریان (Flow Table): برای بتن‌های روان، قطر پخش رو اندازه می‌گیره (۴۰-۶۰ سانتی‌متر).
این‌ها طبق ASTM C1611 برای بتن‌های پیشرفته استفاده می‌شن و در پروژه‌های مدرن ایران (مثل مترو) رایجه.

جدول خلاصه استانداردهای آزمایش اسلامپ بتن و تفسیر نتایج

استاندارد/روش | توضیح اصلی | اسلامپ ایدئال (سانتی‌متر) | کاربرد اصلی | دقت و خطا تقریبی
ASTM C143 | روش جهانی، پر کردن ۳ لایه | ۷-۱۸ | بتن‌ریزی عمومی، پمپاژ | ±۱ سانتی‌متر
ISIRI 3206 (ایران)| مشابه ASTM، با تمرکز محلی | ۸-۱۵ | ساختمان‌ها، سدها | ±۰.۵-۱.۵ سانتی‌متر

BS EN 12350-2 | اروپایی، با تست جریان اضافی | ۵-۲۰ | بتن‌های پیشرفته | ±۲ سانتی‌متر
تفسیر نتایج | کم: سفت، متوسط: ایدئال، بالا: روان | ۰-۵: فونداسیون، >۱۸: خطر جدایی | همه پروژه‌ها | وابسته به نمونه

نتیجه‌گیری: آزمایش اسلامپ بتن، پایه کنترل کیفیت در بتن‌ریزی مدرن

روش و استانداردهای آزمایش اسلامپ بتن ابزار کلیدی برای تضمین کارایی و دوام بتن در پروژه‌های ایرانی هستن که با اجرای دقیق، از مشکلات اجرایی مثل پمپاژ سخت یا ترک‌خوردگی جلوگیری می‌کنن. با رعایت ASTM C143 و ISIRI 3206، کیفیت بتن رو تا ۳۰% افزایش بدین – این تست ساده اما حیاتیه برای موفقیت سازه‌ها. 🚀
