بتن خودتراکم (SCC): روش ساخت، اجرا، کنترل کیفیت و استانداردها
بتن خودتراکم (Self‑Consolidating Concrete — SCC) نوعی بتن بسیار روان و خودمتراکم است که بدون نیاز به ویبره مکانیکی میتواند در قالبها جریان یابد، دور میلگردها نفوذ کند و تخلخل قابلتوجهی ایجاد نکند.
SCC مناسب سازههای دارای آرماتوربندی متراکم، اجزای پیشساخته و شرایطی است که ویبره دستی یا مکانیکی نامناسب یا پرهزینه است.
مواد و طرح اختلاط
سیمان یا ترکیبات سیمانی مناسب (پورتلند، پوزولانی، یا ترکیب با سرباره)
سنگدانههای ریز و درشت با تجانس دانهبندی و سطح مناسب
آب با کیفیت و نسبت آب به سیمان کنترلشده (W/C یا W/B بر اساس سیمانهای پوزولانی)
افزودنیهای سیالکننده و فوقروانکننده با پایه پلیکربوکسیلات جهت دستیابی به روانی مطلوب بدون افزایش آب
افزودنیهای تهنشینی و نگهدارندهی سیالیت (viscosity modifiers) برای جلوگیری از جدایش (مثلاً میکروسیلیس یا فوقروانکنندههای خاص)
در صورت نیاز، الیاف، هواگیر و مواد محافظ در برابر یخزدگی یا سولفات
اصول طراحی مخلوط
هدف: دستیابی به تعادل بین سیالیت (flowability) و پایداری (stability)
تعیین محدودهی آزمایشگاهی برای پارامترهای کلیدی: slump‑flow، T500، V‑funnel، L‑box و J‑ring
کنترل نسبت مصالح ریز/خشن، مقدار فوقروانکننده و ویسکوزیتهدهنده برای جلوگیری از جدایش و افت اسلامپ سریع
روش ساخت و اختلاط
آمادهسازی مصالح و دانهبندی منطبق با طرح اختلاط
افزودن آب و مصالح به ترتیب پیشنهادی دستگاه میکسر (معمولاً ابتدا سنگدانه و سیمان، سپس قسمتی از آب و افزودنی)
افزودن فوقروانکننده به صورت % وزنی طبق دستور تولیدکننده و اختلاط کامل تا رسیدن به روانی مطلوب
انجام آزمایشهای کنترل کیفیت روی هر بچ (Slump‑flow, T500, V‑funnel, L‑box) و تنظیم دوز افزودنی در صورت نیاز
ثبت زمان ساخت و زمانهای استفاده مجاز (workability window)
نحوه اجرا در کارگاه
آمادهسازی قالبها، نظافت سطوح و تأیید ابعاد و تراز قالب
تأمین مسیرهای مناسب ریختن به منظور جلوگیری از افت ارتفاع آزاد و تشکیل لایههای جداشده
ریختن SCC به صورت پیوسته یا در لایههای کنترلشده بدون نیاز به ویبره مکانیکی
استفاده از قیفها، لولهها یا پمپها برای انتقال در صورت پروژههای پیشساخته یا دسترسی محدود
کنترل نفوذپذیری زهکشی و جلوگیری از تشکیل حفرات سطحی با تنظیم سرعت ریختن و اجرای مناسب پرایمر/روکشها
عملآوری و کیورینگ مرطوب و محافظت در برابر تبخیر زودرس (پوششهای مرطوب، мембраنهای حفاظتی، روشهای شیمیایی) به مدت حداقل 7 تا 14 روز مطابق شرایط اقلیمی
کنترل کیفیت و آزمونها
آزمایشهای کارگاهی و سایت برای هر بچ یا دوره ساخت شامل:

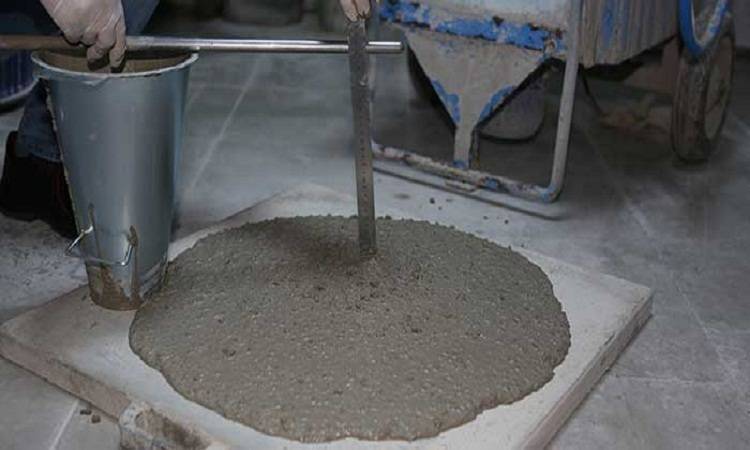

Slump‑flow (هدف معمول 650–800 mm بسته به کاربرد)
T500 (زمان رسیدن به 500 mm) برای شاخص سرعت جریان
V‑funnel برای میزان عبور و ستایش از انسداد
L‑box و J‑ring برای ارزیابی عبور و تشکیل ستون اطراف آرماتورها
آزمونهای پایداری: بررسی جدایش بصری و اندازهگیری درصد هوازا و جداشدگی
آزمونهای کنترل سختشدگی: مقاومت فشاری 7 و 28 روزه، جذب آب، عمق نفوذ کلر و آزمونهای دوام در شرایط محیطی خاص
آزمون چسبندگی و بررسی سطح نهایی در موارد پیشساخته
معیارهای پذیرش و محدودیتها
پذیرش بر مبنای محدودههای مشخص شده در پروتکل فنی پروژه یا استانداردهای مرجع (مثلاً slump‑flow و V‑funnel در محدودههای مورد توافق)
کنترل ویژه برای جلوگیری از جدایش در دماهای بالا و افت اسلامپ سریع؛ نیاز به تنظیم دوز فوقروانکننده یا استفاده از مواد تنظیمکننده زمان گیرش
توجه به سازگاری بتن با پمپها و تجهیزات انتقال (در صورت پمپاژ)
استانداردها و راهنماها (پیشنهادی)
ACI 237R — Guide for Self-Consolidating Concrete (راهنمای جامع SCC)
EFNARC — Specification and Guidelines for Self-Compacting Concrete
EN 206 / مراجع ملی بتن برای الزامات کلی کیفیت و دوام
استانداردها و دستورالعملهای ملی/شرکتی که باید در پروژه اعمال شود (اسناد فنی کارفرما، مقررات ملی ساختمان، استانداردهای ملی مرتبط)
نکات اجرایی کلیدی و توصیهها
آزمایش و تایید طرح مخلوط در کارگاه آزمایشی قبل از تولید انبوه
آموزش پیمانکاران و تیم اجرایی نسبت به رفتار SCC و حساسیتهای آن
نظارت مستمر QC در حین تولید، حمل و ریختن و کیورینگ
مستندسازی کامل نتایج آزمایشها، زمان تولید و شرایط محیطی برای پیگیری عملکرد در دوره بهرهبرداری
جمعبندی
بتن خودتراکم با طراحی و اجرای صحیح میتواند کیفیت سطحی بهتر، نفوذپذیری کمتر و سرعت اجرایی بالاتر را فراهم سازد؛ اما موفقیت نیازمند کنترل دقیق مواد، طرح اختلاط، آزمونهای کارگاهی و رویههای اجرایی منطبق با استانداردها است. کلینیک بتن ایران آماده ارائه خدمات طراحی مخلوط، آزمایشگاهی، پایلوت، نظارت اجرای SCC و تدوین دستورالعملهای فنی اختصاصی مطابق نیاز پروژه شماست.
دستورالعمل اجرایی (SOP) برای تولید و اجرای بتن خودتراکم (SCC)
تعیین رویههای فنی کنترلشده برای طراحی مخلوط، تولید، حمل، ریختن، عملآوری و کنترل کیفیت بتن خودتراکم (SCC) جهت حصول بتن همگن، خودمتراکم، پایدار و مطابق مشخصات پروژه.
دامنه کاربرد
قابل استفاده در همه پروژههای ساخت و ساز و پیشساختهای که در آنها SCC استفاده میشود؛ شامل کارگاه تولید، انتقال تا سایت، قالببندی و عملآوری سطوح.
مسئولیتها
مدیر پروژه: تأیید نهایی طرح مخلوط و برنامه کیفی.
سرپرست کارگاه/پایگاه تولید: اجرای تولید طبق SOP و کنترل بچها.
مسئول کنترل کیفیت (QC): انجام آزمونهای درخواستی، ثبت نتایج و تأیید پذیرش هر بچ.
پیمانکار اجرایی: آمادهسازی قالب و عملیات ریختن و کیورینگ طبق دستورالعمل.
تأمینکننده مواد: تحویل مواد مطابق مشخصات و گواهی کیفیت.
تجهیزات و ابزارهای مورد نیاز
میکسر بچ مرکزی یا بتنمیکسر تناژ مناسب
وسایل اندازهگیری مواد (ترازو، حجمسنج)
ابزار آزمونِ کارگاهی: slump‑flow، V‑funnel، T500، L‑box، J‑ring
پمپ یا قیفها/لولههای انتقال در صورت نیاز
ابزارهای پاکسازی قالب و آمادهسازی سطح، وسایل کیورینگ (ملحفه، سمپاش آب، غشاها)
مواد و پذیرش آنها
سیمان، پوزولان/میکروسیلیس، سنگدانه ریز و درشت، آب، فوقروانکننده (پلیکربوکسیلات)، افزودنی ویسکوزیتهدهنده در صورت نیاز، الیاف یا افزودنیهای خاص.
هر محموله باید دارای گواهی کنترل کیفیت باشد؛ پذیرش مواد منوط به بازرسی بصری و نمونهبرداری از هر محموله بر اساس دستورالعمل QC است.
طراحی و آزمایش طرح مخلوط (پایلوت)
انجام آزمایشهای کارگاهی برای تعیین مخلوط نهایی: slump‑flow، T500، V‑funnel، L‑box، بررسی جدایش و درصد هوا.
محدوده هدف اولیه (قابل تنظیم پروژهای): slump‑flow 650–800 mm، T500 ≤ 5–7 s (بسته به مشخصات)، V‑funnel مناسب برای عبور یکنواخت.
ارزیابی دوام و خواص سختشده: مقاومت فشاری 7 و 28 روزه، جذب آب، عمق نفوذ کلر در نمونههای نمایانکننده شرایط سایت.
مستندسازی نتایج و تأیید طرح توسط مدیر پروژه/QC.
تولید و کنترل بچ
ترتیب افزودن مواد: سنگدانهها → سیمان/پوزولان → بخشی از آب → اختلاط → افزودن بقیه آب و ادیتیوها (فوقروانکننده) به تدریج → اختلاط کامل (زمان مشخص مطابق دستور تولیدکننده).
هر بچ باید آزمون slump‑flow و T500 و در صورت نیاز V‑funnel انجام شود. اگر خارج از محدوده هدف بود، اصلاح با افزودنی مجاز پس از تائید QC انجام شود (حداکثر دفعات اصلاح تعریف شود).
ثبت کامل پارامترها: زمان ساخت، دما، مقدار افزودنی، نتایج آزمونها و شماره بچ.
انتقال و زمان کارپذیری
SCC باید در فواصل و زمانهایی که کارپذیری حفظ میشود انتقال یابد؛ برای دماهای بالا یا مسیرهای طولانی از افزودنیهای نگهدارنده یا خنکسازی استفاده شود.
حداکثر زمان مجاز بین تولید و ریختن در پروژه تعیین و ثبت شود (مثلاً 60–90 دقیقه بسته به شرایط و افزودنیها).
آمادهسازی قالب و شرایط ریختن
قالبها باید صاف، تمیز، روغنزده یا پوشش مناسب داشته باشند. نقاط بارگیری و مسیر ریختن طوری انتخاب شود که ارتفاع آزاد ریختن کاهش یابد.
از پمپ/قیف/لوله مناسب برای انتقال استفاده شود و از ریختن از ارتفاع زیاد خودداری گردد تا جدایش رخ ندهد.
SCC باید به صورت پیوسته یا در لایههایی که تداخل ایجاد نمیکند ریخته شود؛ نیازی به ویبره مکانیکی نیست مگر در موارد خاص که دستور فنی اعلام شود.
کنترل در حین ریختن
نظارت QC بر هر مرحله ریختن: بررسی شکلگیری سطح، وجود حفرات یا جدایش، و تطابق با جزئیات اجرایی.
انجام تست سریع slump‑flow یا V‑funnel در صورت تعویض بچ یا تغییر شرایط محیطی.
ثبت دما و شرایط محیطی هنگام ریختن.
عملآوری (Curing)
شروع عملآوری بلافاصله پس از سطحگیری و سختشدن اولیه. استفاده از روشهای مرطوب (آبپاشی، ملحفه مرطوب) یا غشاهای کیورینگ شیمیایی بر اساس اقلیم و
مشخصات پروژه.
حداقل مدت عملآوری: 7 روز (در شرایط عادی) یا 14 روز برای شرایط بحرانی یا رویههای خاص؛ رعایت دستور تولیدکننده سیمان و مصالح مکمل.
کنترل کیفیت سختشده
نمونهبرداری جهت آزمون مقاومت فشاری 7 و 28 روزه مطابق استانداردهای پروژه.
آزمونهای دوام در صورت نیاز: جذب آب، عمق نفوذ کلر، سیکلهای یخزدگی–یخزدای، تست مقاومت در برابر سایش و خستگی در موارد خاص.
آزمونهای غیرمخرب برای بررسی یکنواختی و چسبندگی پوششها در پیشساختهها.
پذیرش و معیارهای عدم تطابق
هر بچ یا ناحیهای که نتایج آن خارج از محدودههای تعیینشده باشد، مطابق دستورالعمل اصلاح یا جداسازی و بازریختن شود.
برای جدایی یا عیوب سطحی قابل تعمیر، روش ترمیم فوری مطابق جزئیات فنی اجرا شود و پس از آن کنترل کیفیت مجدد انجام شود.
ایمنی و محیط زیست
استفاده از تجهیزات حفاظت فردی (دستکش، عینک، ماسک هنگام کار با افزودنیها) و آموزش پرسنل در مواجهه با مواد شیمیایی.
مدیریت پسماندهای شیمیایی و آب شستوشو مطابق مقررات محیطزیستی سایت.
اقدامات احتیاطی هنگام کار در ارتفاع و اطراف قالبها و ماشینآلات پمپاژ.
مستندسازی و گزارشدهی
هر بچ باید دارای فرم QC شامل: شماره بچ، زمان تولید، دما، مقادیر مواد، مقدار افزودنی، نتایج آزمونهای کارگاهی و نام مسئولین باشد.
گزارشهای هفتگی/پروژهای حاوی خلاصه نتایج، انحرافات و اقدامات اصلاحی باید به مدیر پروژه تحویل شود.
نگهداری نمونهها و گزارشها برای دوره زمانی مندرج در قرارداد یا استاندارد ملی.
نکات اجرایی و توصیهها
انجام کارگاه پایلوت (پایلوت فِرم) پیش از تولید انبوه برای آموزش تیم و آزمون تجهیزات.
آموزش تیم اجرایی و QC درباره حساسیت SCC به تغییرات دما و دوز افزودنی.
تنظیم دستورالعملهای پروژهای برای شرایط ویژه (پیشساخته، پمپاژ طولانی، دماهای بالا/پایین).
همکاری با تولیدکنندگان افزودنی برای بهینهسازی دوزها و رفتار در شرایط سایت.
پایان
کلینیک بتن ایران آماده تهیه فرمهای کنترلی اختصاصی، چکلیستهای روزانه، و نقشه راه اجرای SCC متناسب با پروژه شما و ارائه آموزش میدانی و پشتیبانی QC است. مایلید فرمهای QC و چکلیست اجرایی را هم برای شما آماده کنم؟
