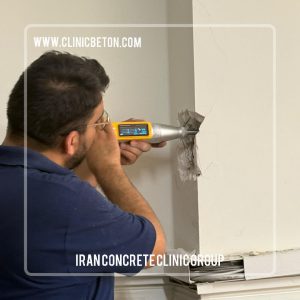

آزمایش چکش اشمیت بتن: روش غیرمخرب برای ارزیابی مقاومت

آزمایش چکش اشمیت بتن: روش غیرمخرب برای ارزیابی مقاومت

در پروژه‌های ساختمانی و ترمیمی، ارزیابی مقاومت فشاری بتن (f_c) یکی از مراحل حیاتی برای اطمینان از ایمنی و دوام سازه است. آزمایش چکش اشمیت (Schmidt Hammer Test)، یا آزمون بازتابی (Rebound Hammer)، یک روش غیرمخرب محبوب برای تخمین سریع این مقاومت است.

این آزمایش با ضربه‌ای کنترل‌شده به سطح بتن، سختی آن را اندازه‌گیری می‌کند و بدون آسیب به سازه، نتایج اولیه‌ای ارائه می‌دهد. در ایران، با توجه به ساختمان‌های قدیمی و نیاز به نظارت سریع، این روش در پروژه‌های عمرانی، ناظری و بازرسی کیفیت رایج شده است.

در این مطلب برای سایت‌های تخصصی عمران، ساختمان‌سازی و آزمایشگاه‌ها، به بررسی کامل این آزمایش می‌پردازیم. مقاله بر اساس استانداردهای ASTM C805 (آمریکا)، ISIRI 12082 (ایران) و آیین‌نامه بتن ایران (آبا-۲) تهیه شده و راهنمایی عملی برای مهندسان و ناظران ارائه می‌دهد. کلینیک بتن ایران با تجهیزات پیشرفته و کارشناسان NDT (تست غیرمخرب)، اجرای این آزمایش را با دقت بالا تضمین می‌کند.

اهمیت آزمایش چکش اشمیت در بتن

بتن به عنوان مصالح اصلی سازه‌ها، مقاومت فشاری آن (معمولاً ۲۰-۴۰ MPa در ساختمان‌های ایرانی) مبنای طراحی و ایمنی است. اما استخراج نمونه برای آزمون مخرب (مانند سیلندر فشاری) گران و زمان‌بر است. چکش اشمیت، ابزاری دستی و قابل حمل، تخمینی از f_c را در محل سایت ارائه می‌دهد و برای بتن‌های موجود (مانند دیوارها، ستون‌ها یا کف‌ها) ایده‌آل است.

اهمیت در ایران:

نظارت بر کیفیت بتن تازه (۷-۲۸ روزه) یا قدیمی (ترمیمی).
تشخیص نواحی ضعیف (مانند ترک‌ها یا کربناسیون) بدون تخریب.

صرفه‌جویی: هزینه آزمون ۲۰۰-۵۰۰ هزار تومان/نقطه، در مقابل ۱-۲ میلیون برای مخرب.
کاربردها: بازرسی ساختمان‌های مسکونی تهران، پل‌ها یا سدهای قدیمی. طبق گزارش مرکز تحقیقات ساختمان، ۶۰% ناظران از این روش برای پیش‌ارزیابی استفاده می‌کنند، به ویژه در مناطق زلزله‌خیز.

این آزمایش تخمینی است و همیشه با روش‌های تکمیلی مانند التراسونیک (UPV) یا کرگیری ترکیب می‌شود تا دقت افزایش یابد.

فرآیند اجرای آزمایش چکش اشمیت

آزمایش با دستگاهی ساده (وزن ۱ kg، فنر با انرژی ۰.۷۵ J) انجام می‌شود که چکش فلزی به سطح بتن ضربه می‌زند و عدد بازتاب (Rebound Number, RN) را از ۱۰-۱۰۰ نشان می‌دهد. RN بالاتر، بتن سخت‌تر.

مراحل گام‌به‌گام:

۱. آماده‌سازی سطح: سطح بتن را تمیز کنید (غبار، روغن یا گچ را با برس سفت بردارید). سطح باید صاف، خشک و حداقل ۱۰۰ mm از لبه‌ها فاصله داشته باشد. در بتن‌های تازه، حداقل ۷ روز از بتن‌ریزی گذشته باشد.

۲. کالیبراسیون دستگاه: چکش را روی سطح کالیبراسیون (صفحه فولادی استاندارد) ۱۰ بار ضربه بزنید تا RN حدود ۸۰-۸۵ باشد. اگر انحراف >۲ واحد، فنر را تنظیم کنید. دمای محیط ۱۰-۳۰ درجه ایده‌آل است.

۳. انتخاب نقاط آزمون: حداقل ۱۲ نقطه روی سطح (فاصله ۲۵ mm از هم، در شبکه ۱۵۰x۱۵۰ mm) انتخاب کنید. برای سازه‌های بزرگ، از هر ستون یا دیوار ۵-۱۰ نقطه بگیرید. از نواحی ترک‌دار یا پوشش‌دار اجتناب کنید.

۴. اجرای ضربه: چکش را عمود بر سطح (۹۰ درجه) فشار دهید تا فنر کامل فشرده شود، سپس رها کنید. عدد RN را بلافاصله بخوانید. هر نقطه ۱۰ ضربه بزنید و میانگین بگیرید (انحراف <۵ واحد).

۵. محاسبه و تفسیر: RN میانگین را با منحنی‌های کالیبراسیون (از استاندارد) به f_c تبدیل کنید. فرمول تقریبی: f_c (MPa) = ۲.۵ × RN – ۵۰ (برای بتن معمولی ۲۰-۴۰ MPa؛ برای بتن‌های مختلف، منحنی تنظیم شود). مثلاً RN=۴۰، f_c≈۵۰ MPa.

زمان کل: ۵-۱۵ دقیقه برای ۱۲ نقطه. نتایج را با اپ‌های موبایل (مانند Silver Schmidt App) ثبت کنید.

استانداردها و دقت آزمایش

استاندارد ASTM C805 الزام می‌کند حداقل ۱۲ ضربه و گزارش RN خام را. در ایران، ISIRI 12082 و آبا-۲ (مبحث ۹) این روش را برای آزمون میدانی تأیید می‌کنند، اما تأکید دارند که نتایج تخمینی است (دقت ۱۵-۲۵% نسبت به آزمون مخرب). برای بتن‌های با سیمان پرتلند نوع ۱، RN=۳۰-۵۰ معادل f_c=۲۰-۴۰ MPa است.

دقت تحت تأثیر: سن بتن (بالای ۲۸ روز بهتر)، نوع سیمان (پوزولانی RN پایین‌تر)، رطوبت سطح (خشک RN بالاتر) و جهت ضربه (از بالا RN دقیق‌تر). در بتن‌های ایرانی با عیار ۳۵۰ kg/m³، نتایج ۸۰% با کرگیری همخوانی دارند.

مزایا و محدودیت‌های آزمایش چکش اشمیت

مزایا:

غیرمخرب: بدون آسیب به سازه، مناسب برای ساختمان‌های در حال استفاده.
سریع و قابل حمل: در محل سایت، بدون نیاز به آزمایشگاه.

ارزان: دستگاه Silver Schmidt حدود ۲۰-۳۰ میلیون تومان (ایرانی یا سوئیسی).
تکرارپذیری: برای نظارت مداوم (مانند ۶ ماهه در پل‌ها).

محدودیت‌ها:

تخمینی: نه برای طراحی دقیق؛ فقط غربالگری (برای f_c>۵۰ MPa نامناسب).
حساس به سطح: بتن ناهموار یا پوشش‌دار (کف‌سازی) نتایج را منحرف می‌کند.

وابسته به کالیبراسیون: فنر فرسوده RN را ۱۰-۲۰% تغییر می‌دهد.
عدم تشخیص داخلی: مشکلات درونی (مانند حفره‌ها) را نمی‌بیند؛ با UPV ترکیب شود.

در ایران، چالش اصلی سطح بتن‌های ناصاف (به دلیل قالب چوبی) است؛ بنابراین، نقاط صاف انتخاب کنید.

نکات اجرایی و ایمنی در پروژه‌های ایرانی

انتخاب دستگاه: مدل‌های Type N (برای بتن) یا Type L (نازک). برندهای Proceq (سوئیس) یا Matest (ایتالیا) استاندارد هستند؛ اجاره روزانه ۱-۲ میلیون تومان.
نظارت: مهندس ناظر نتایج را با فرمول محلی (بر اساس سیمان ایرانی) تنظیم کند. در زلزله‌خیز تهران، با آزمون لرزه‌ای ترکیب شود.
ایمنی: از عینک و دستکش استفاده کنید؛ ضربه در ارتفاع با داربست ایمن.

ترکیب با افزودنی‌ها: برای بتن‌های با کیفیت بالا (مانند با Dezoplast D-130 روان کننده بتن از کلینیک بتن ایران)، RN دقیق‌تر است.
هزینه کل (۱۴۰۳): آزمون ۲۰۰-۵۰۰ هزار تومان/نقطه، برای ساختمان ۱۰۰۰ m² حدود ۵-۱۰ میلیون.

در پروژه‌های ترمیمی مانند برج‌های قدیمی تهران، این آزمایش ۵۰% زمان بازرسی را کاهش داده است.

نتیجه‌گیری

آزمایش چکش اشمیت، ابزاری کارآمد و غیرمخرب برای تخمین مقاومت بتن است که با اجرای صحیح، نظارت بر کیفیت سازه‌ها را تسهیل می‌کند. در ایران، با رعایت استانداردهای ISIRI و آبا-۲، می‌توان از پتانسیل آن برای ترمیم و ایمنی بهره برد. برای دقت بیشتر، همیشه با روش‌های تکمیلی ترکیب کنید. کلینیک بتن ایران خدمات اجرای این آزمون را با گزارش‌های حرفه‌ای ارائه می‌دهد.

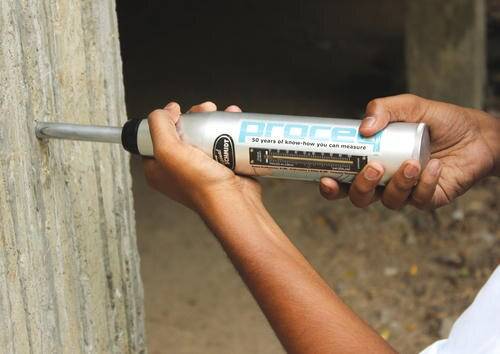

آزمایش چکش اشمیت بتن

پرسش و پاسخ‌های متداول

سؤال ۱: آزمایش چکش اشمیت بتن چیست و کاربرد آن چیه؟

پاسخ: آزمایش چکش اشمیت یک روش غیرمخرب برای تخمین مقاومت فشاری بتن (f_c) با ضربه چکش فلزی به سطح و خواندن عدد بازتاب (RN، از ۱۰-۱۰۰) است.

کاربرد: نظارت سریع کیفیت بتن در محل سایت (مانند دیوارها یا ستون‌ها)، بدون آسیب به سازه. در ایران، برای بازرسی ساختمان‌های قدیمی یا بتن تازه (۷-۲۸ روزه) استفاده می‌شود و طبق آبا-۲، برای غربالگری اولیه الزامی است. RN=۳۰-۵۰ معادل f_c=۲۰-۴۰ MPa؛ ایده‌آل برای ناظران و ترمیم.

سؤال ۲: نحوه انجام آزمایش چکش اشمیت گام به گام چطوره؟

پاسخ: ۱) سطح بتن رو تمیز و خشک کنید (برس بزنید). ۲) دستگاه رو کالیبره کنید (روی صفحه فولادی، RN≈۸۰).

۳) ۱۲ نقطه (فاصله ۲۵ mm) انتخاب کنید و چکش رو عمود (۹۰ درجه) فشار بدید و RN رو ۱۰ بار برای هر نقطه ثبت کنید. ۴) میانگین RN رو محاسبه و به f_c تبدیل کنید (فرمول تقریبی: f_c=۲.۵×RN-۵۰). زمان: ۵-۱۵ دقیقه/نقطه. طبق ASTM C805، از نواحی ترک‌دار اجتناب کنید؛ در بتن ایرانی، جهت ضربه از بالا دقیق‌تره.

سؤال ۳: دقت آزمایش چکش اشمیت چقدره و آیا قابل اعتماده؟

پاسخ: دقت تقریبی ۱۵-۲۵% نسبت به آزمون مخرب (سیلندر فشاری)؛ مثلاً RN=۴۰، f_c=۵۰±۱۰ MPa. قابل اعتماد برای غربالگری، اما نه برای طراحی دقیق (طبق ISIRI 12082).

عوامل کاهش دقت: سطح ناهموار یا رطوبت بالا (RN رو ۱۰% تغییر می‌ده). در ایران، با بتن پرتلند نوع ۱، دقت ۸۰% با کرگیری همخوانی داره؛ برای دقت بیشتر، با UPV ترکیب کنید. کلینیک بتن نتایج رو با منحنی‌های محلی تنظیم می‌کنه.

سؤال ۴: هزینه آزمایش چکش اشمیت بتن چقدره؟

پاسخ: هزینه تقریبی (۱۴۰۳): ۲۰۰-۵۰۰ هزار تومان/نقطه (شامل بازدید و گزارش)، برای ساختمان متوسط (۱۰-۲۰ نقطه) ۲-۵ میلیون تومان. اجاره دستگاه: ۱-۲ میلیون/روز. عوامل: محل (تهران ارزان‌تر) و تعداد نقاط.

در ایران، آزمایشگاه‌های خصوصی (مانند بتن‌آزما) ۳۰% ارزان‌تر از دولتی هستن. صرفه‌جویی: برای بتن‌های باکیفیت (با Dezoplast D-130)، نقاط کمتری نیازه و هزینه ۲۰% کاهش پیدا می‌کنه.

سؤال ۵: کالیبراسیون چکش اشمیت چطور انجام می‌شه؟

پاسخ: کالیبراسیون: ۱۰ ضربه روی صفحه فولادی استاندارد بزنید (RN باید ۸۰-۸۵ باشه). اگر انحراف >۲ واحد، فنر رو با پیچ تنظیم کنید (سفت‌تر برای RN پایین). هر ۶ ماه یا ۱۰۰۰ ضربه تکرار کنید.

طبق ASTM C805، دما و رطوبت چک بشه (۱۰-۳۰ درجه، خشک). در ایران، دستگاه‌های سوئیسی (Proceq) خودکار کالیبره می‌شن؛ برای مدل‌های چینی، دستی انجام بدید تا دقت حفظ بشه. کلینیک بتن کالیبراسیون سالانه رو تضمین می‌کنه.

سؤال ۶: تفاوت آزمایش چکش اشمیت با التراسونیک بتن چیه؟

پاسخ: چکش اشمیت سطحی و تخمینی (RN برای سختی سطح، دقت ۲۰%)؛ التراسونیک (UPV) داخلی و موج صوتی (سرعت ۳۵۰۰-۴۵۰۰ m/s برای f_c=۲۰-۴۰ MPa، دقت ۱۰-۱۵%).

چکش سریع‌تر (۵ دقیقه) و ارزان‌تر، UPV دقیق‌تر برای حفره‌های درونی. طبق آبا-۲، هر دو غیرمخرب هستن؛ در ایران، چکش برای بتن تازه و UPV برای قدیمی ترکیب می‌شن. برای بتن‌های متراکم (با میکروسیلیس)، UPV برتره.

سؤال ۷: آزمایش چکش اشمیت برای بتن تازه یا قدیمی مناسبه؟

پاسخ: برای هر دو مناسبه، اما بتن قدیمی (بالای ۲۸ روز، f_c>۲۰ MPa) دقیق‌تر (RN پایدارتر). برای بتن تازه (۷ روزه)، RN پایین‌تر (۲۰-۳۰) و برای نظارت کیورینگ استفاده می‌شه. در بتن‌های ایرانی (عیار ۳۵۰ kg)، سن بالای ۳ ماه ایده‌آله؛ اجتناب از بتن مرطوب (RN رو ۵-۱۰% کم می‌کنه). طبق ISIRI، برای ترمیم ساختمان‌های دهه ۶۰، چکش با کرگیری تأیید بشه.

سؤال ۸: فرمول محاسبه مقاومت بتن از عدد بازتاب چکش اشمیت چیه؟

پاسخ: فرمول تقریبی: f_c (MPa) = ۰.۴ × RN + ۴ (برای بتن سبک) یا f_c = ۲.۵ × RN – ۵۰ (برای معمولی ۲۰-۴۰ MPa؛ مثلاً RN=۴۰، f_c≈۵۰). از منحنی‌های استاندارد ASTM استفاده کنید (بسته به سیمان). در ایران، برای سیمان پرتلند: f_c = ۱.۵ × RN + ۱۰ (تنظیم محلی). همیشه با آزمون مخرب چک کنید؛ کلینیک بتن اپ‌هایی برای محاسبه دقیق ارائه می‌ده.

سؤال ۹: محدودیت‌های آزمایش چکش اشمیت بتن چیه؟

پاسخ: محدودیت‌ها: تخمینی و سطحی (حفره‌های درونی رو نمی‌بینه)، حساس به ناهمواری (RN رو ۱۵% منحرف می‌کنه)، نامناسب برای بتن خیلی سخت (>۵۰ MPa) یا نرم (<۱۵ MPa).

رطوبت، پوشش گچ یا دمای بالا دقت رو کم می‌کنه. طبق ASTM C805، حداقل ۱۲ ضربه الزامیه؛ در ایران، بتن‌های ناصاف (قالب چوبی) چالش اصلی‌ان – برای این‌ها، سطح رو صاف کنید یا UPV جایگزین کنید.

سؤال ۱۰: از کجا دستگاه چکش اشمیت بخریم یا اجاره کنیم؟

پاسخ: خرید: . اجاره: آزمایشگاه‌های کلینیک بتن ایران یا بتن‌آزما (۱-۲ میلیون/روز). برندهای برتر: Silver Schmidt (سوئیس، دقیق) یا Matest (ایتالیا). در ایران، مدل‌های چینی ارزان‌تر (۱۰ میلیون) اما کالیبراسیون نیاز دارن. کلینیک بتن خدمات اجاره با اپراتور حرفه‌ای (۵۰۰ هزار/نقطه) ارائه می‌ده.

نتیجه‌گیری

سؤال رایج | پاسخ خلاصه | نکته کلیدی |
نحوه انجام | تمیزکاری + ۱۰ ضربه/نقطه | RN میانگین ۳۰-۵۰ |
دقت | ۱۵-۲۵% تخمینی | ترکیب با UPV |
هزینه | ۲۰۰-۵۰۰k تومان/نقطه | اجاره ۱-۲m/روز |
فرمول | f_c=۲.۵×RN-۵۰ | برای بتن معمولی |
