انواع دالهای بتنی و روشهای طراحی و ساخت دالها
دال بتنی یکی از پایهایترین عناصر سازهای در ساختمانها، پلها و سازههای صنعتی است. دالها انتقال بارهای عمودی و گاهی بارهای جانبی را بر عهده دارند و بر اساس نوع پشتیبانی، نحوه مسلحسازی و روش اجرای اجرایی به دستههای مختلفی تقسیم میشوند.
انتخاب نوع دال و روش طراحی و اجرای آن بستگی به بارگذاری، دهانهها، نیازهای معماری، محدودیتهای اجرایی و اقتصادی پروژه دارد.
طبقهبندی انواع دالهای بتنی
1.1 بر اساس نحوهٔ تکیهگاه و توزیع بار
دال یکجهتی (One-way slab): دالی که بار عمدتاً در یک جهت منتقل میشود؛ معمولاً روی تیرها یا شمعها اجرا میشود. مناسب دهانههای بلند در یک جهت (نسبت طول به عرض بیش از ≈2).
دال دوجهتی (Two-way slab): بار در دو جهت توزیع میشود؛ مناسب دهانههای تقریباً مربعی یا نسبت L/W کمتر از ≈2.
1.2 بر اساس نحوهٔ قاببندی و پشتیبانی
1-دالهای روی تیر (Beam-and-slab): دال روی یک شبکه تیرها قرار دارد؛ تیرها بار را به ستونها منتقل میکنند.
2-دال تخت (Flat slab): دال مستقیماً روی ستونها قرار میگیرد بدون تیر باربر مشخص؛ برای سقفهای سبک و کاهش ارتفاع مفید است.
3-دال تخت با سرستون (Flat slab with drop panels/punching): دارای تقویت موضعی اطراف ستونها برای افزایش مقاومت در برابر برش پانچینگ.
4-دال وافلی (Waffle/Ribbed slab): دارای شبکهٔ دال و دندههای متعامد (حفرهها یا قالبها زیر دال) برای کاهش وزن و افزایش دهانه مجاز.
5-دال تیرچه و بلوک (Joist slab / Ribbed with blocks): شامل تیرچههای پیشساخته و بلوکهای پرکننده (سبک یا یونولیت)؛ در ساختمانهای مسکونی متداول است.
6-دال توخالی پیشساخته (Hollow-core slab): پانلهای پیشساخته توخالی، مناسب پوششهای صنعتی و مسکونی با اجرای سریع.
7-دال روی زمین (Slab-on-grade / Ground slab): دال مستقیماً روی زمین قرار میگیرد؛ برای کف سولهها، پارکینگها و کفهای صنعتی.
8-دال پیشتنیده/پستنیده (Prestressed slab): با استفاده از پیشتنیدگی (pre- یا post-tensioning) برای افزایش ظرفیت و کنترل ترک و تغییرشکل در دهانههای بلند.
9-دال شبکهای مرکب (Composite slab): ترکیب بتن با پروفایل فولادی (مثل دال کامپوزیت با ورق فولادی) برای سازههای فولادی-بتنی.
معیارهای انتخاب نوع دال
طول و نسبت ابعاد (Span/width).
بارهای طراحی (بارهای مرده، زنده، تجهیزات، ماشینآلات).
نیاز به بازشوها یا تأسیسات مکانیکی/برقی.
نیازهای معماری (ارتفاع مفید، نما، امکان عبور تاسیسات).
سرعت اجرا و هزینه (پیشساخته سریعتر است).
شرایط ساختگاه (دسترسی، تجهیزات کرین، نیروی انسانی ماهر).
الزامات دوام، کنترل ترک و سرویسدهی.
اصول و روشهای طراحی دالهای بتنی
3.1 معیارها و مبانی طراحی
انتخاب روش طراحی: حالت حدی (Limit State Design) مطابق ACI/Eurocode/BS/ IS یا روش حالت خدمت (Working Stress)؛ در ایران معمولاً از سقفهای طراحی LRFD/ES یا ACI/Eurocode الهام گرفته میشود.
محاسبه بارها: بار مرده، بار زنده، بار برف، باد، زلزله (نیروهای جانبی بهویژه برای دیافراگمها)، بار دینامیکی (در موارد خاص).
ترکیب بارها: براساس استانداردهای مربوطه (مثلاً ضریب ترکیب بارها در آییننامهها).
3.2 طراحی خمشی
تعیین لنگرهای طراحی در نقاط بحرانی (میانه دهانه، تکیهگاهها).
انتخاب آرماتور کششی (as) برای تامین مقاومت خمشی بر اساس معادلات آییننامه.
کنترل خمش در دالهای دوطرفه با روشهای معادل (برای دالهای دوطرفه میتوان از روشهای آشفتگی یا روش پانل مرزی استفاده کرد یا از جداول و ضریببندی).
3.3 طراحی برشی و پانچینگ
کنترل برش جانبی (shear) در نواحی بحرانی: محاسبات Vu, Vc و تعیین میلگرد تقویتی در صورت نیاز.
برای دالهای تخت و دالهای متکی بر ستون، کنترل پانچینگ (punching shear) با بررسی نیروی برشی حول ستون و اجرای سرستون یا تقویتهای پانچینگ در صورت لزوم.
3.4 کنترل تغییرشکل و خزش
محاسبه یا بررسی اعوجاج و افتادگی (deflection) مطابق محدودیتهای آییننامهای (نسبت دهانه به عمق یا تغییرشکل مطلق).
اعمال پیشبینی خزش و جمعشدگی (shrinkage) و طراحی برای محدود کردن ترکها (جبران جمعشدگی، درزهای انبساط، آرماتور کنترل ترک).
3.5 آرماتورگذاری و جزئیات اجرایی
حداقل میلگرد توزیع، فاصله مجاز، روکش بتن (cover) مطابق شرایط دوام و آتشسوزی.
آرماتور رفت و برگشتی، تقویت در نزدیکی تکیهگاهها و محلهای تمرکز نیرو.
جزئیات وصل آرماتورها، قلابها، همبندی و انکرینگ.
3.6 طراحی برای دوام و شرایط محیطی
انتخاب روکش مناسب، افزودنیهای مقاومت در برابر یخزدگی، کلر یا سولفاتها.
کنترل نسبت آب به سیمان، استفاده از میکروسیلیس، پوزولانها یا فوقروانکنندهها برای کاهش نفوذپذیری.
روشهای ساخت و اجرای دالها
4.1 دالهای قالببندیشده (Cast-in-place)
آمادهسازی قالب و شمعبندی: طراحی قالب برای تحمل بارهای موقت، کنترل تغییرشکل قالب.
آرماتورگذاری: اجرای دقیق جزئیات، فاصلهدهندهها (chairs)، همبندی و محل نگهداری پوشش بتن.
بتنریزی: استفاده از مخلوط مناسب، ویبره کردن برای متراکمسازی و جلوگیری از جداشدگی.
عملآوری (Curing): کنترل رطوبت و دما برای حصول مقاومت و کاهش ترک.
بازگرداندن قالب و تنظیم مراحل بارگذاری تدریجی روی دال.
4.2 دالهای پیشساخته (Precast)
تولید پانلها در کارخانه (کنترل کیفیت بهتر، سرعت اجرا).
حمل و نصب با جرثقیل، اجرای اتصالات (درزهای اتصال، بتن روی پانل/تأمین پیوستگی).
نیاز به اتصالات جوشی یا پسکشیده برای تامین رفتار یکپارچه.
4.3 دالهای پیشتنیده / پستنیده (Prestressed)
پیشتنیدگی پیشفشرده (pre-tensioning): کشش کابلها در قالب قبل از بتنریزی یا قبل از برش پانل.
پستنیدگی (post-tensioning): کشش کابلها پس از سخت شدن بتن و انکراژ آنها؛ مناسب دهانههای بلند و کاهش ضخامت و ترکها.
جزئیات اجرا: اعمال نیروی پیشتنیدگی، کنترل لغزش، حفاظ کابلها و گریسکاری، اندکها و بندگذاری.
4.4 دال وافلی، تیرچه و بلوک، و دال توخالی
استفاده از قالبهای مخصوص (Waffle formers، بلوکهای یونولیت یا سفالی).
اجرای آرماتورهای حرارتی و کششی در زیر و روی دال، بتنریزی و ویبره محلی.
در دال توخالی پیشساخته مراحل نصب، محلگذاری بلوکها و اتصال با بتون رویه (topping) مهم است.
4.5 نصب در محلهای خاص (سقفهای بلند، پلها، کفهای صنعتی)
استفاده از شمع و قالب موقت، نظارت بر بارگذاری موقت ماشینآلات و برنامهریزی مرحلهای بتنریزی.
در کفهای صنعتی: اجرای غشای بخار، آرماتور مش، روکش سختکننده، و درزهای برش و انبساط کنترلشده.
نکات اجرایی و کنترل کیفیت
انتخاب طرح اختلاط مناسب و کنترل نسبت آب به سیمان، اسلامپ و هوای entrained در شرایط نیاز.
آزمونهای کنترل: نمونهگیری قالبی، آزمون مقاومت فشاری، آزمون اسلامپ، و بررسی پوشش آرماتور.
جزئیات درزها: درز انبساط، درز ساخت (construction joints)، درز کنترل (saw cuts) برای کنترل ترک.
پوشش حفاظتی و ترمیم ترکها: در صورت وقوع ترک یا آسیب، ترمیم با مواد اپوکسی، تزریق یا پوششهای محافظ.
ایمنی کار در ارتفاع، باربری قالبهای موقت و حمل و نقل پانلهای پیشساخته.
مقادیر مرجع و ضوابط اجرایی (نمونههای کلی)
ضخامت معمول دال یکجهتی روی تیر: از حدود 100–150 mm برای کفهای سبک تا بیشتر برای دالهای سازهای.
ضخامت دال دوطرفه (نرم): معمولاً 120–250 mm بسته به دهانه و بار.
دال تخت معمولی: از 150–350 mm بسته به بار و دهانه.
روکش بتن رویه در پانلهای پیشساخته (topping): معمولاً 40–80 mm.
روکش حفاظتی آرماتور (cover): برای محیط داخل معمولاً 20–30 mm، برای محیطهای خورنده بیشتر.
(تذکر: این مقادیر مرجعاند و باید براساس آییننامه و شرایط پروژه تنظیم شوند.)

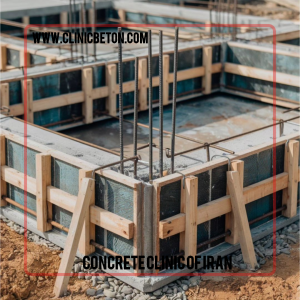

مزایا و معایب انواع دالها (خلاصه)
1-دال یکجهتی: ساده و اقتصادی برای دهانههای کشیده؛ اما برای دهانههای مربعی ناکارآمد.
2-دال دوجهتی: توزیع بار مناسب و کارایی بالا در دهانههای مربعی؛ نیاز به تحلیل پیچیدهتر.
3-دال تخت: سرعت اجرا، کاهش ارتفاع سازه؛ اما حساس به پانچینگ و نیازمند تقویت موضعی.
4-دال وافلی/توخالی: کاهش وزن و افزایش دهانه مجاز؛ اما قالببندی و اجرای پیچیدهتر.
5-دال پیشساخته: سرعت و کیفیت تولید بالا؛ اما نیاز به حمل و نصب و اتصالات مناسب.
6-دال پیشتنیده: کاهش ضخامت و ترک و افزایش دهانه؛ هزینه و نیاز به نیروی متخصص بالاتر.
چکلیست طراحی و اجرا (خلاصه عملی)
تعیین کاربری و بارهای طراحی.
انتخاب نوع دال براساس دهانه، معماری و اقتصادی.
اجرای محاسبات حالت حدی خمشی، برشی و پانچینگ.
طراحی آرماتورها و جزئیات اتصال.
تهیه نقشههای اجرایی قالب و شمع، تعیین پوشش بتن.
کنترل کیفیت بتن، نمونهگیری و عملآوری مناسب.
برنامهریزی درزها و عملیات تکمیلی (کفسازی، عایق، روکش).
بازدید نهایی و آزمایش عملکرد بعد از اجرا (کنترل ترک، تغییرشکل).
سوالات پرتکرار (FAQ) — کوتاه
چگونه بین دال تخت و دال روی تیر انتخاب کنیم؟
پاسخ: اگر کاهش ارتفاع سقف و افزایش سرعت اجرا مهم است و بار پانچینگ قابل کنترل است، دال تخت انتخاب مناسبی است؛ در غیر این صورت دال روی تیر برای بارهای متمرکز و کنترل بهتر رفتار سازهای مناسبتر است.
چه زمانی از پیشتنیدگی استفاده کنیم؟
پاسخ: زمانی که نیاز به دهانههای بزرگ، کنترل ترک و کاهش ضخامت و وزن سقف داریم و هزینه اولیه و تخصص تولید قابل توجیه است.
چگونه پانچینگ را در دال تخت کنترل کنیم؟
پاسخ: با افزایش ضخامت محلی (drop panel)، استفاده از سرستون، تقویت پانچینگ با میلگرد حلقوی یا استفاده از تراورسهای تقویتی.
برای کف صنعتی چه نوع دال مناسب است؟
پاسخ: دال روی زمین با طراحی مناسب، اضافه کردن غشای بخار، تقویت مش و پوشش سختکننده یا اپوکسی بسته به شرایط کاربری.
جمعبندی
انتخاب و طراحی دال بتنی نیازمند نگاه همزمان به جنبههای سازهای، معماری، اجرایی و اقتصادی است. آشنایی با انواع دالها، مزایا و محدودیتهای هر یک و رعایت اصول طراحی و کنترل کیفیت در اجرا باعث افزایش دوام، کاهش هزینههای نگهداری و حصول عملکرد مطلوب سازه خواهد شد.
بخش دوم — پرسش و پاسخ
1) دال بتنی چیست؟
پاسخ: عضو سازهای مسطح از بتن که بارها را منتقل و توزیع میکند؛ کاربرد در سقفها، کفها و پلها دارد.
2) انواع اصلی دالها کداماند؟
پاسخ: دال یکجهتی، دال دوجهتی، دال روی تیر، دال تخت (با/بدون سرستون)، دال وافلی، تیرچهبلوک، دال توخالی پیشساخته، دال روی زمین و دال پیشتنیده/پستنیده.
3) چگونه بین دال یکجهتی و دوجهتی انتخاب کنیم؟
پاسخ: اگر نسبت طول به عرض بیش از ≈2 باشد دال یکجهتی؛ برای نسبتهای نزدیک به یک و دهانههای مربعی دال دوجهتی مناسبتر است.
4) دال تخت چه مزیت و معایبی دارد؟
پاسخ: مزایا — کاهش ارتفاع کلی سقف و سرعت اجرا؛ معایب — حساسیت به پانچینگ و نیاز به تقویت موضعی در اطراف ستون.
5) پانچینگ چیست و چگونه کنترل میشود؟
پاسخ: شکست برشی موضعی حول ستون؛ با استفاده از drop panel، سرستون، میلگرد حلقوی یا افزایش ضخامت محلی کنترل میشود.
6) دال پیشتنیده چه زمانی مناسب است؟
پاسخ: وقتی نیاز به دهانههای بلند، کاهش ضخامت، کنترل ترک و کاهش تغییرشکل داریم و هزینه و نیروی متخصص قابلقبول است.
7) دال پیشساخته بهتر است یا اجرا درجا؟
پاسخ: پیشساخته سرعت و کیفیت بالاتری دارد اما نیاز به حمل و نصب و اتصالات مناسب دارد؛ اجرا درجا مناسب شرایط پیچیده و اتصالهای خاص است.
8) چه ضخامتی برای دالها معمول است؟
پاسخ: مقادیر مرجع — دال یکجهتی 100–150 mm، دال دوجهتی 120–250 mm، دال تخت 150–350 mm؛ بسته به بار و دهانه تغییر میکند.
9) نسبت عرض به عمق مناسب درزها چقدر است؟
پاسخ: برای درزهای پرشده معمولاً نسبت عرض:عمق ≈ 2:1 پیشنهاد میشود؛ اما برای کنترل ترک و عملکرد الاستیک از Backer Rod استفاده کنید.
10) آیا دال روی زمین نیاز به غشای بخار دارد؟
پاسخ: بله؛ برای جلوگیری از نفوذ بخار و رطوبت و حفظ کفپوشهای حساس معمولاً غشای بخار پیشنهاد میشود.
11) چطور ترکهای سطحی دال را کاهش دهیم؟
پاسخ: کنترل نسبت آب به سیمان، عملآوری مناسب، برش و اجرای درز کنترل، آرماتور توزیع کافی و استفاده از افزودنیهای مناسب.
12) زمان عملآوری استاندارد چقدر است؟
پاسخ: حداقل 7 روز برای بتنی که مقاومت معمولی میخواهد؛ برای حداکثر عملکرد و دوام تا 14–28 روز عملآوری توصیه میشود.
13) چه استانداردهایی برای طراحی دال باید رعایت شود؟
پاسخ: آییننامههای مرجع مانند ACI، Eurocode، BS یا مراجع ملی ایران؛ انتخاب براساس پروژه و نیازهای قراردادی.
14) چگونه برش (Shear) دال را محاسبه کنیم؟
پاسخ: محاسبه Vu و مقایسه با مقاوت برشی Vc طبق فرمولهای آییننامه؛ در صورت نیاز میلگرد برشی اضافه میکنیم.
15) آیا نیاز به پرایمر یا اپراتور خاصی برای اجرای دال است؟
پاسخ: برای سطوح خاص (فولاد گالوانیزه، بتن قدیمی، سطوح روغنی) پرایمر توصیه میشود؛ نیروی اجرایی آموزشدیده برای رعایت جزئیات ضروری است.
16) دال وافلی چه مزیتی دارد؟
پاسخ: کاهش وزن مرده، افزایش دهانه مجاز و مصرف کمتر بتن؛ اما قالببندی پیچیدهتر و اجرای دقیقتر میخواهد.
17) چه روشهایی برای وصل پانلهای پیشساخته وجود دارد؟
پاسخ: بتن رویه (topping)، اتصالات مکانیکی، پیوستگی میلگردی یا پسکشیده (post-tension) برای یکپارچگی رفتار سازهای.
18) برای کفهای صنعتی چه نکاتی مهم است؟
پاسخ: ضخامت کافی، بتنی با مقاومت و نفوذپذیری کم، غشای بخار، درزهای کنترلشده، روکش مقاوم و در صورت نیاز آرماتور مش و پوشش سختکننده یا اپوکسی.
19) چه افزودنیهایی برای دال کاربردیاند؟
پاسخ: فوقروانکننده برای کارایی، میکروسیلیس برای دوام و مقاومت، ضدیخ یا ضدیخزدگی در شرایط سرد، کاهشدهنده آب و حبابزا در شرایط خاص.
20) چگونه از مشکل جمعشدگی و خزش جلوگیری کنیم؟
پاسخ: کاهش نسبت آب به سیمان، استفاده از پوزولانها/میکروسیلیس، آرماتور توزیع مناسب، درزهای برش و نگهداری رطوبتی (Curing).
21) آیا میتوان دال آسیبدیده را ترمیم کرد؟
پاسخ: بله — بسته به نوع و شدت آسیب از روشهایی مثل تزریق رزین/اپوکسی، ترمیم موضعی با ملاتهای ترمیمی، یا جایگزینی موضعی استفاده میشود.
22) چه نکات ایمنی در اجرای دال مهم است؟
پاسخ: ایمنی قالب و شمعبندی، جلوگیری از بارگذاری بیش از حد موقت، حفاظت کارکنان در ارتفاع، جابجایی صحیح پانلها و ایمنی ماشینآلات.
23) هزینه اجرای انواع دال چطور تفاوت دارد؟
پاسخ: دال پیشساخته و وافلی هزینه اولیه تولید و قالب بالاتری دارند اما زمان اجرا کمتر؛ دال اجرا درجا سادهتر اما زمانبر است؛ پیشتنیده هزینه تخصصی بالاتر اما صرفهجویی در مصالح و ضخامت ممکن است.
24) چگونه درزهای انبساط و ساخت را در دال طراحی کنیم؟
پاسخ: تعیین فواصل برش (saw cuts) براساس طول دهانه و نوع بتن، طراحی درزهای انبساط برای تغییرات حرارتی و ترکیب با بتن بازرسیشده؛ استفاده از مواد درزبندی مناسب.
25) چه آزمونهایی برای کنترل کیفیت دال لازم است؟
پاسخ: آزمونهای اسلامپ، نمونهگیری و تست مقاومت فشاری، کنترل پوشش آرماتور، بررسی تراکم با ویبره و کنترل کیفیت خاموتها و اتصالات.
26) برای سازههای زلزلهخیز چه ملاحظاتی داریم؟
پاسخ: طراحی دیافراگم صلب یا نیمهص rigid، اتصال صحیح دال به تیر و دیوار برشی، کنترل ترک و رفتار تغییرمکان و رعایت جزئیات آرماتوربندی بر اساس ضوابط زلزله.
27) چه وقت از تیرچهبلوک استفاده کنیم؟
پاسخ: در ساختمانهای مسکونی و اداری با دهانههای متوسط که اجرای اقتصادی و سرعت اجرا اهمیت دارد؛ مناسب سقفهایی که نیاز به عایق صوتی/حرارتی نیز دارند.
