دو روش برای ریختن بتن ستون وجود دارد:

۱)دوتکه ریختن ستون ( در ساختمان های مسکونی که معمولا ارتفاع ستون بیش از ۳ متر نیست)به صورتی که یا از قالب های نیمه استفاده بشود و نیمی از بتن ستون ریخته شده و ویبره گردد سپس ادامه قالب گذاشته شود و ادامه بتن را بریزند. یا در وسط قالب دریچه ای قراد داشته باشد که از آنجا بتن قسمت پایین را بریزند و سپس دریچه بسته شود.

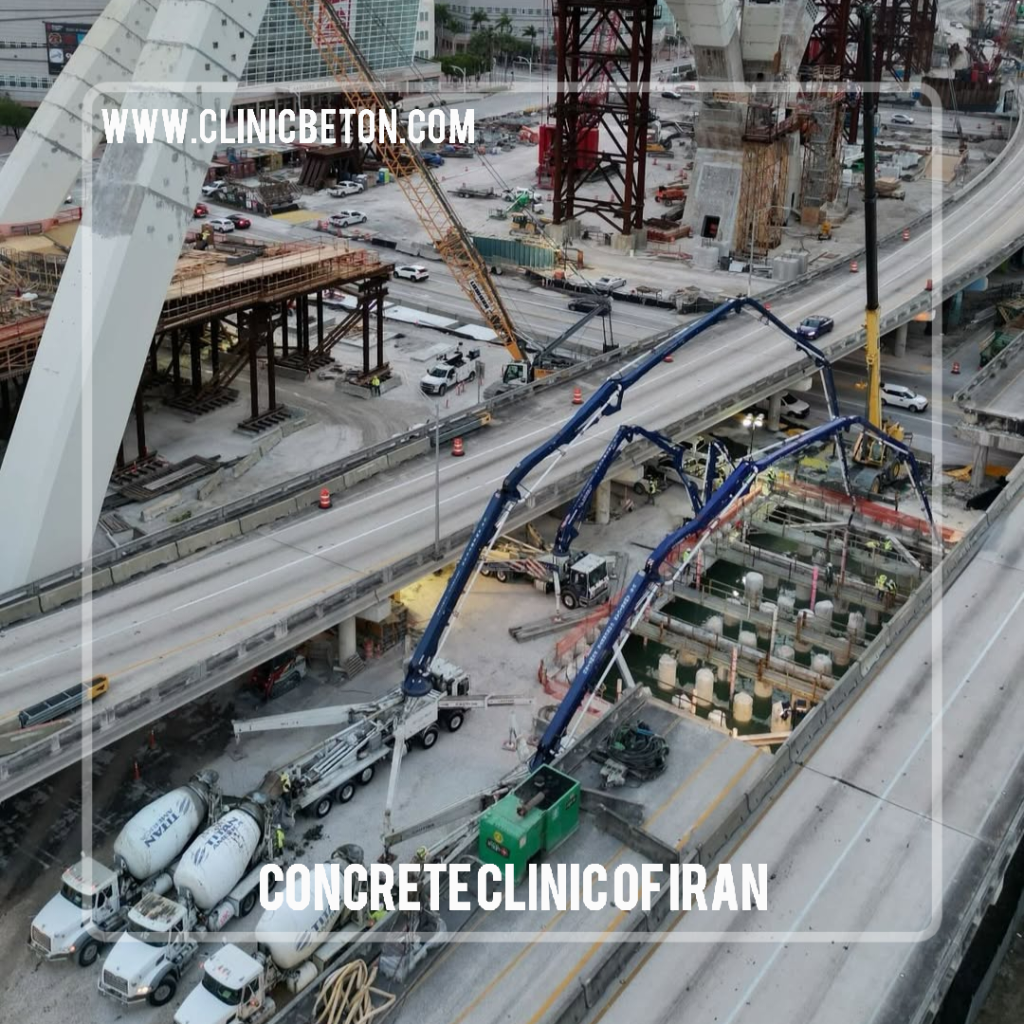

۲)بتن ستون با پمپ ریخته شود که در این صورت باید لوله پمپ را تا ارتفاع حداقل یک متری کف ستون پایین برد و بتن ریخته شود و همزمان با بتن ریزی لوله بالا بیاید.

متاسفانه در بسیاری از موارد دیده میشود که بتن ریز ها هنگامی که میخواهند بتنی را ویبره کنند ویبره را داخل بتن فروبرده و بالای 20 ثانیه یک نقطه از بتن را تحت ویبره قرار میدهند که این کار کاملا غلط است و باعث میشود مخلوط بتن از حالت همگن خارج شده و ذرات ریز و درشت از هم جدا گردند و بتن دیگر نتواند به مقاومت مورد نظر دست یابد.

همیشه سه نکته را در ویبره کردن به یادداشته باشید-بتن ریزی ستون های بلند

۱)نباید ویبره را بیش از ۵ ثانیه در بتن فروبرد

۲)برای ویبره یک سطح معمولا نیم متر به نیم متر سطح را ویبره کنید.

۳)هیچ گاه بتنی که مدت زمانی از ریختن آن گذشته را ویبره نکنید همیشه باید تا بتن تازه است آنرا ویبره کرد.

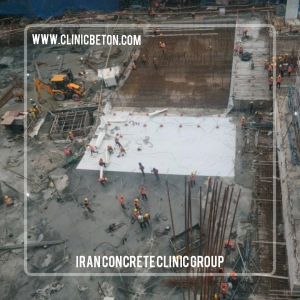

 راهنمای جامع بتن‌ریزی ستون‌های بلند

بتن‌ریزی ستون‌های بلند یکی از عملیات‌ حساس در اجرای سازه‌های اسکلت بتنی است. خطا در طراحی فرآیند یا اجرای نامناسب می‌تواند منجر به ترک، جداشدگی، سردجوش، یا حتی شکست قالب شود. این راهنما نکات کلیدی فنی و اجرایی برای حصول کیفیت، ایمنی و دوام ستون‌های بلند را ارائه می‌دهد.

برنامه‌ریزی و طراحی قبل از اجرا

بررسی نقشه‌های اجرایی، موقعیت ستون، تداخل با تاسیسات و دسترسی ماشین‌آلات.

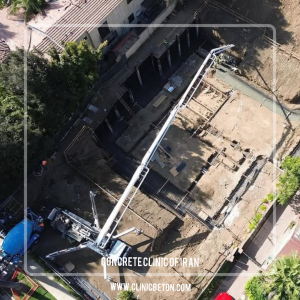

تعیین روش بتن‌ریزی: پمپ (با شیلنگ یا لوله ثابت)، سطل بالابر، شوت یا ترکیبی. پمپ معمولاً برای ستون‌های بلند مناسب‌تر است.

محاسبه فشار جانبی قالب: فشار هیدرواستاتیک تقریبی p ≈ γ · h (γ ≈ 24 kN/m3). در عمل به خاطر ویسکوزیته و نرخ ریختن، از ضریب افزایش (تا حدی نزدیک به فشار هیدرواستاتیک برای نرخ‌های بالا) استفاده کنید؛ لذا قالب باید بر اساس بیشینه ارتفاع و نرخ اجرا طراحی و تقویت شود.

تعیین ضخامت هر لایه (lift): ترجیحاً لایه‌ها طوری برنامه‌ریزی شوند که نیاز به متراکم‌سازی کامل هر لایه قبل از افزودن لایه بعدی برآورده شود؛ برای بتن متراکم‌شده با ویبره، معمولاً ضخامت لایه 1.0–2.5 متر قابل قبول است بسته به روش ویبره و دسترسی؛ در صورت استفاده از ویبره داخلی (needle vibrators) لایه‌های تا حدود 2–2.5 متر امکان‌پذیر است.

در هر صورت اگر امکان اجرای پیوسته وجود دارد، بتن‌ریزی پیوسته با کنترل نرخ برتر است تا سردجوش کاهش یابد.

طرح اختلاط و ویژگی‌های بتن – بتن ریزی ستون های بلند

اسلامپ پیشنهاد شده: برای بتن معمولی در ستون‌ها 75–125 mm (برای متراکم‌سازی با ویبره). استفاده از SCC (بتن خودتراکم) در صورتی که قالب و جزئیات طراحی شده باشد مجاز است اما باید به افزایش فشار جانبی توجه شود.

استفاده از افزودنی‌های بتن: فوق‌روان‌کننده‌ها (PCE) برای کاهش آب و افزایش کارایی، نگهدارنده اسلامپ (در آمـر زیاد)، و در موارد نیاز تسریع‌کننده مقاومت یا ضدیخ/تاخیرگیر حسب فصل.
سنگدانه و نسبت‌ها: دانه‌بندی مناسب برای جلوگیری از جداشدگی؛ حداکثر اندازه سنگدانه برای ستون‌ها بسته به فاصله بین خاموت‌ها و فاصله تا قالب انتخاب شود (معمولاً ≤20–25 mm).

قالب‌بندی و تقویت قالب

قالب باید برای فشار جانبی معادل ارتفاع نهایی ستون (یا فشار حاصل از نرخ بتن‌ریزی) و همچنین ضربه ویبره طراحی شود.
تقویت و مهاربندی مناسب قالب در برابر وارونگی یا کمانش.

بررسی و آب‌بندی درزهای قالب برای جلوگیری از نشتی شیره بتن.
دسترسی برای ورود ویبراتورهای داخلی و نظارت.

آماده‌سازی قبل از بتن‌ریزی

تمیزکاری داخل قالب از هرگونه آب، خاک، مواد زائد یا گریس.
کنترل موقعیت و ثابت بودن آرماتورها (درزگیرها، فاصله‌گذاران و خاموت‌ها).

نصب ورق لغزان (slip form) یا متدهای ویژه در پروژه‌های بلندمرتبه در صورت موجود.
تهیه و چک کردن تجهیزات: پمپ، شیلنگ، شوت، ویبراتورها، ابزار پرداخت و تجهیزات ایمنی.

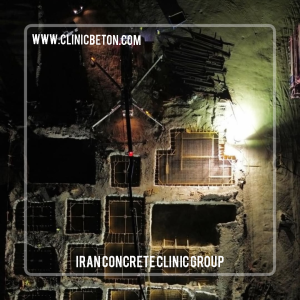

روش‌های اجرای بتن‌ریزی ستون‌های بلند

کاهش سقوط آزاد بتن: سقوط آزاد از محل انتقال تا سطح بتن در قالب نباید بیش از 1.5 متر باشد؛ اگر بیشتر است از لوله‌های هدایت، شوت یا شیلنگ پمپ استفاده کنید.
متراکم‌سازی: استفاده از ویبراتور داخلی (needle) با فرکانس مناسب و جلوگیری از ویبره‌زدن مداوم در یک نقطه که موجب جداشدگی می‌شود.

در صورت استفاده از SCC، نیاز به ویبره کمتر است اما ریسک فشار جانبی بالاتر را داشته باشید.

ترتیب ریختن: اگر ستون از بیس تا رأس ریخته می‌شود، ترتیب باید طوری باشد که آرماتورها دچار تغییر مکان نشوند و نرخ ریختن کنترل شده باشد.

جلوگیری از سردجوش: تا حد ممکن بتن‌ریزی را پیوسته انجام دهید؛ در صورت وقفه برنامه‌ریزی‌شده، محل وقفه را عمود بر جهت تنش‌ها قرار دهید، سطح قبلی را تمیز و خیس اما بدون آب ایستاده نگه دارید و از ملات بندکشی یا اپوکسی باندینگ در صورت لازم استفاده کنید.

کنترل کیفیت حین اجرا

بررسی همگنی کارگاه، اسلامپ در هر بچ و کنترل دمای بتن در هوای گرم.
نمونه‌گیری و قالب‌گیری مکعب/استوانه جهت آزمون مقاومت.

مشاهده پیوسته برای تشخیص جداشدگی، شیره‌آب روی قالب یا نشتی.
ثبت بچ‌ها، زمان ریختن، دما و شرایط جوی.

عمل‌آوری و مراقبت پس از بتن‌ریزی

عمل‌آوری مرطوب (آب‌پاشی، ژئوتکستایل مرطوب، یا مواد عمل‌آور) حداقل 7 روز برای بتن معمولی و تا 14 روز یا بیشتر برای شرایط خاص یا مقاومت مورد نیاز بیشتر.
جلوگیری از تکان یا بارگذاری زودهنگام روی ستون تا زمان کسب مقاومت کافی.

در هوای سرد یا گرم از راهکارهای مناسب (گرم‌کردن بتن یا استفاده از تاخیرگیر و محافظت حرارتی) استفاده کنید.

ایمنی در سایت

استفاده از تسمه‌ها و مهاربندها برای نگهداری قالب‌ها هنگام بالا بردن و حمل.
جلوگیری از نزدیک شدن کارگران به زیر سطل بتن متحرک یا شیلنگ تحت فشار.

سیستم محافظت در برابر سقوط برای دسترسی‌های عمودی، کلاه ایمنی، چکمه و دستکش مناسب.

مشکلات رایج و راه‌حل‌ها

جداشدگی و آب‌اندازی: کاهش سقوط آزاد، تنظیم اسلامپ، استفاده از شیلنگ هدایت.
نشتی قالب و تشکیل پوست شیار: بهبود آب‌بندی قالب و افزایش ضخامت پوشش درزها.

تغییر مکان آرماتور: اجرای خاموت‌های نگهدارنده بیشتر و بررسی استقرار قبل از ریختن.
سردجوش: برنامه‌ریزی ریخت و پاش پیوسته یا آماده‌سازی سطح و استفاده از مواد باندینگ.

چک‌لیست سریع قبل از شروع بتن‌ریزی ستون بلند

نقشه‌ها و جزئیات تایید شده و در دسترس است.
قالب و مهاربندی چک شده و مهر و موم شده.

آرماتورها در موقعیت و تثبیت شده‌اند.
backfill یا فاضلاب اطراف ستون کنترل شده است.
تجهیزات پمپ/شیلنگ و ویبراتورها آماده و تست شده‌اند.

نمونه‌های بتن آماده و برنامه عمل‌آوری مشخص است.
نظارت فنی و دستورالعمل ایمنی به کارکنان ابلاغ شده است.

نمونه بند مشخصات فنی (قابل درج در اسناد):

«بتن ستون‌ها باید از نوع C30/37 با حداکثر اندازه سنگدانه 20 mm و اسلامپ 75–125 mm (برای بتن ویبره‌ای) تهیه شود.

فوق‌روان‌کننده بر پایه پلی‌کربوکسیلات جهت حفظ اسلامپ و کاهش نسبت آب به سیمان استفاده شود.

بتن‌ریزی ستون‌ها باید پیوسته یا در لایه‌های کنترل‌شده انجام شود؛ سقوط آزاد بتن بیش از 1.5 متر مجاز نیست مگر با استفاده از لوله‌های هدایت یا شوت. قالب و مهاربندی باید برای فشار جانبی متناظر با ارتفاع و نرخ بتن‌ریزی طراحی شده و قبل از بتن‌ریزی مورد تایید مهندس ناظر قرار گیرد.»

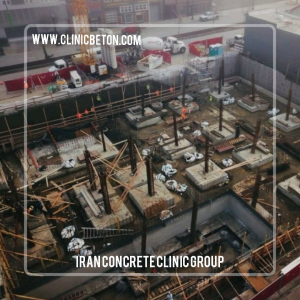

پرسش 1: حداکثر ارتفاع بتن‌ریزی پیوسته برای ستون بلند چقدر است؟

پاسخ: بسته به روش و تجهیزات، معمولاً تا 2–2.5 متر لایه‌های پیوسته با ویبره داخلی قابل قبول است. در صورت استفاده از شیلنگ پمپ و ویبره درست یا بتن خودتراکم (SCC)، می‌توان ارتفاع لایه‌ها را افزایش داد اما باید فشار جانبی قالب و خطر جداشدگی را در نظر گرفت.

پرسش 2: چگونه فشار جانبی قالب را محاسبه کنیم؟

پاسخ: مبنای ساده فشار هیدرواستاتیک p ≈ γ · h است (γ حدود 24 kN/m3). برای حالت‌های واقعی نرخ ریختن و ویسکوزیته را باید در نظر گرفت و ضریب ایمنی یا مقادیر عملیاتی تولیدکننده قالب را اعمال کنید؛ قالب باید برای بیشینه فشار طراحی شود.

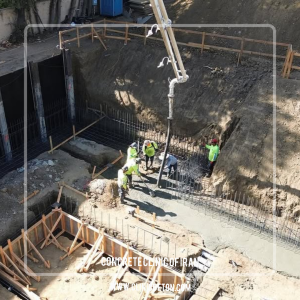

پرسش 3: آیا استفاده از بتن خودتراکم (SCC) برای ستون بلند مفید است؟

پاسخ: SCC از نظر تراکم و پرکردن مناسب است و نیازی به ویبره داخلی ندارد اما فشار جانبی قابل توجهی ایجاد می‌کند. اگر قالب و مهاربندی برای فشار اضافه طراحی شده باشند، SCC مناسب است؛ در غیراینصورت خطر نشتی یا خرابی قالب وجود دارد.

پرسش 4: بهترین روش برای جلوگیری از سردجوش در ستون بلند چیست؟

پاسخ: اجرای پیوسته بتن‌ریزی بهترین راه است. اگر وقفه ناگزیر است، محل وقفه را تمیز، مرطوب (بدون آب ایستاده) نگه دارید و در صورت نیاز از ملات باندینگ یا مواد پیونددهنده استفاده کنید. طراحی محل وقفه عمود بر جهت بارهای اصلی کمک می‌کند.

پرسش 5: چه سرعتی برای بتن‌ریزی (ریختن) مناسب است؟

پاسخ: سرعت باید طوری باشد که فشار جانبی قالب کنترل شود و هر لایه فرصت کافی برای تراکم داشته باشد. نرخ دقیق به ترکیب بتن، روش تراکم و طراحی قالب بستگی دارد؛ مهندس ناظر مقدار مجاز را تعیین می‌کند.

پرسش 6: چه تدابیری برای جلوگیری از جداشدگی و آب‌اندازی باید رعایت کرد؟

پاسخ: کاهش سقوط آزاد بتن، استفاده از شیلنگ یا لوله هدایت، تنظیم اسلامپ مناسب، کنترل نرخ ریختن و استفاده از دانه‌بندی مناسب و افزودنی‌های ضد جداشدگی از راهکارهای موثر هستند.

پرسش 7: چه نوع ویبره‌ای برای ستون بلند بهتر است؟

پاسخ: ویبره داخلی (needle vibrator) برای تراکم موثر در ستون‌ها مرسوم است. فرکانس و آمپلیتود باید مطابق دیتاشیت ویبره و نوع بتن انتخاب شود. در SCC نیازی به ویبره داخلی نیست ولی در صورت استفاده از ویبره باید با احتیاط عمل کرد تا جداشدگی رخ ندهد.

پرسش 8: چگونه از تغییر مکان آرماتورها هنگام بتن‌ریزی جلوگیری کنیم؟

پاسخ: نصب فاصله‌گذار مناسب، خاموت‌های نگهدارنده و استفاده از مهار موقتی یا تورهای نگهدارنده قبل از ریختن. همچنین سرعت ریختن و محل ورود بتن را طوری انتخاب کنید که جریان باعث جابه‌جایی آرماتور نشود.

پرسش 9: چه آزمون‌هایی باید حین بتن‌ریزی انجام شود؟

پاسخ: آزمون اسلامپ یا جریان (برای SCC)، اندازه‌گیری دما، نمونه‌گیری قالبی برای آزمایش مقاومت (مکعب/سیلندر)، و بررسی بصری جداشدگی و شیره‌آب روی سطح قالب. ثبت تمامی نتایج در گزارش روزانه ضروری است.

پرسش 10: دمای بتن در هوای گرم یا سرد چگونه کنترل می‌شود؟

پاسخ: در هوای گرم از خنک‌سازی سنگدانه یا آب مخلوط، استفاده از افزودنی کندگیر و حفاظت در برابر تبخیر سریع استفاده می‌شود. در هوای سرد از گرم کردن مصالح، استفاده از تاخیرگیرها یا پوشش‌های حرارتی و محافظت از یخ‌زدگی بتن استفاده کنید.

پرسش 11: بعد از بتن‌ریزی کی می‌توان قالب را باز کرد؟

پاسخ: زمان برداشتن قالب بستگی به نوع بتن، دما و بارگذاری طراحی دارد؛ معمولاً حداقل تا کسب مقاومت فشاری لازم (مثلاً 70% مقاومت طراحی ستون) صبر می‌شود. جداول زمان بازکردن قالب براساس دما و مقاومت طراحی مرجع قرار می‌گیرند؛ تصمیم نهایی با مهندس سازه است.

پرسش 12: چه مشکلات رایجی بعد از باز کردن قالب ظاهر می‌شود و راه حل‌ها؟

پاسخ: ترک‌های سطحی (کرتینه) — عمل‌آوری ناکافی؛ جداشدگی یا شیره‌آب — نشتی قالب یا جداشدگی در اجرا؛ نقاط خالی یا حفره — ویبره ناکافی یا چسبیدن آرماتور. راه حل‌ها شامل ترمیم موضعی، تزریق ملات اصلاح‌شده و بهبود روش اجرا در بخش‌های بعدی است.

پرسش 13: چه میزان نمونه‌برداری برای تست مقاومت کافی است؟

پاسخ: معمولاً از هر بچ بتن یا هر 20–50 متر مکعب یک نمونه (بسته به الزامات پروژه و استانداردها) گرفته می‌شود؛ تعداد و فواصل نمونه‌گیری باید در برنامه کنترل کیفیت مشخص شود.

پرسش 14: چگونه موارد نشتی یا فوران شیره از قالب را مدیریت کنیم؟

پاسخ: توقف موقت بتن‌ریزی، تقویت یا آب‌بندی درزهای قالب، کاهش نرخ ریختن یا افزایش ویسکوزیته با افزودنی، و در صورت نیاز ترمیم قالب قبل از ادامه ریختن.

پرسش 15: آیا استفاده از افزودنی‌های ضدیخ یا کندگیر در ستون بلند توصیه می‌شود؟

پاسخ: بسته به شرایط آب و هوایی و زمان گیرش مورد نیاز، افزودنی‌های مناسب (شتاب‌دهنده یا کندگیر) استفاده می‌شوند. انتخاب باید با توجه به تاثیر بر مقاومت نهایی، کارپذیری و سازگاری با سایر مواد صورت گیرد.

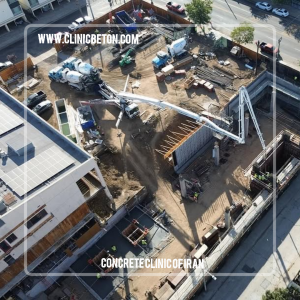

پرسش 16: چه نکاتی برای ایمنی کارکنان در بتن‌ریزی ستون بلند ضروری است؟

پاسخ: حفاظت در برابر سقوط، عدم حضور زیر شیلنگ یا سطل در حین پمپاژ، استفاده از PPE (کلاه، عینک، دستکش، کفش ایمنی)، آموزش کار با ویبره و پمپ، و رعایت فاصله ایمن هنگام ثابت‌سازی قالب‌ها.

پرسش 17: در صورت بروز ترک طولی عمودی روی ستون چه اقداماتی باید انجام داد؟

پاسخ: ابتدا علت (خشک‌شدگی، جمع‌شدگی حرارتی، بارگذاری زودهنگام) را بررسی کنید. ترک‌های سطحی کوچک با ملات ترمیمی یا بندکشی قابل رفع‌اند؛ ترک‌های سازه‌ای نیازمند ارزیابی مهندس سازه و احتمالاً تقویت یا تعمیر سازه‌ای هستند.

پرسش 18: چگونه کیفیت سطح بیرونی ستون (خروجی قالب) را بهبود دهیم؟

پاسخ: استفاده از روکشی مناسب بر روی قالب، روانکاری قالب با جداکننده‌های سازگار، کنترل دمای بتن و جلوگیری از شیره‌آب زیاد و اجرای ویبره یکنواخت و مناسب.

پرسش 19: آیا ثبت مستندات اجرای ستون ضروری است؟ چه مواردی باید ثبت شود؟

پاسخ: بله؛ ثبت بچ بتن، زمان و دما، اسلامپ، شرایط جوی، نرخ و زمان ریختن، شماره کارگران و تجهیزات، نتایج آزمون‌ها و هر وقفه یا اتفاق غیرعادی برای ردگیری کیفیت و ضمانت الزامی است.

پرسش 20: بهترین روش ترمیم موضعی در صورت وجود حفره یا ناپیوستگی سطح چیست؟

پاسخ: تمیزکاری کامل ناحیه، برداشتن قسمت‌های شل، مرطوب‌سازی زیرلایه، اعمال ملات ترمیمی سازگار با بتن پایه (بتن ریزدانه یا گروت) و عمل‌آوری مناسب؛ در موارد عمیق‌تر ممکن است نیاز به تزریق گروت یا تعبیه اتصال مکانیکی باشد.

پرسش 21: چه تفاوتی بین قالب‌های فلزی و چوبی برای ستون بلند وجود دارد؟

پاسخ: قالب‌های فلزی دارای تحمل فشار بیشتر، یکنواختی سطح بهتر و عمر طولانی‌تر هستند و برای ارتفاع‌ها و تعداد تکرار بالا مناسب‌اند؛ قالب‌های چوبی ارزان‌تر و انعطاف‌پذیرتر برای اشکال پیچیده‌اند اما ممکن است تاب بردارند یا نشت بیشتری داشته باشند.

پرسش 22: آیا می‌توان بتن‌ریزی ستون بلند را شبانه یا در شرایط کم‌نور انجام داد؟

پاسخ: بله، در صورت تأمین نور کافی، حفاظت دما و ایمنی کارکنان، اما باید ثبت شرایط و کنترل کیفیت دقیق‌تر باشد چون خطاها در دید کم ممکن است افزایش یابند.
